Изготовление пиролизной печки из газового баллона. Устройство и работа самодельной пиропечки

Изготовление пиролизной печки из газового баллона. Устройство и работа самодельной пиропечки

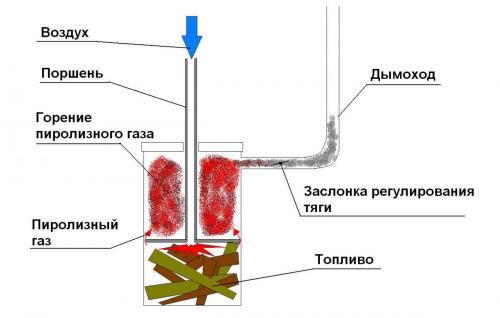

Принципиальных отличий в работе пиролизных печей разных конструкций нет — топливная закладка тлеет в топливном отсеке, при регулируемом поступлении воздуха — чтобы процесс не прекращался, и не больше. Генераторные газы должны уходить вниз, поскольку топка конструкционно выше отсека, где эти газы должны скапливаться. Данное расположение — классическое, но в самодельных пиропечках расположение камер дожига и топочную камеру меняют местами, для снижения сложности сборки.

Чтобы пиролизный газ мог уйти из топочного отсека в каналы, расположенные во внутреннем пространстве между стенами печи и топки, требуется избыточное давление. Для создания этого давления в топочный отсек подают первичный воздух. Вторичный воздух подают в отсек, куда опускаются пиролизные газы, поскольку без воздуха они гореть не будут. Воздушно-газовая смесь, которая образуется в результате смешивания пиролизного газа и вторичного воздуха, является горючей смесью. Но пропорция газа и вторичного воздуха должна быть точной, иначе смеси при сжигании не отдаст всю энергию, а отходы в виде копоти будут. Заключительный этап — выведение продуктов горения через дымоход на улицу.

Для изготовления пиролизной печки важно, чтобы металл выдерживал высокие температуры длительное время. Минимальная толщина жаропрочной легированной стали — 8 мм. Возможно изготовление пиропечек из бывших в употреблении газовых баллонов, поскольку они толстостенные, цельные и подходят по габаритам. Но форма баллона определяет несколько другое взаимное расположение топки и камеры дожига пиролизного газа — газ сгорает в верхнем уровне баллона. Такое перераспределение отделов дает упрощение сборки печки из баллона. Не обязательно располагать камеру дожига в верхнем или нижнем ярусе, возможно и боковое расположение. Главным условием пиролизного процесса является разложение горючего и отведение газа от твердой фазы, а место, где газ будет сожжен, не так важно. Что касается тлеющего процесса, то он может проходить как в нижнем уровне топливной закладки, так и в верхнем. поджигают топливо в зависимости от расположения отсека — или снизу, или с верху.

Каналов, в которые отводятся из топливной камеры генераторные газы, должно быть не один, а несколько. В каналах газ насыщается кислородом, и количество каналов назначается в зависимости от объема получаемых пиролизных газов. Топливная закладка всегда одного объема.

Изготовление пиролизной печки из газового баллона

1. Во внутреннем пространстве баллона требуется установить перегородки для отделения камеры сжигания пиролизного газа, количество — по выбранному чертежу печки. Используют листовую сталь. Диаметр вырезанных кругов должен соответствовать диаметру внутри баллона. В кругах вырезают сегменты — менее, чем половина круга.
2. Детали перегородок устанавливают внутри баллона, закрепляя к внутренним поверхностям на сварке. В готовой конструкции ориентация перегородок должна быть точной — все сегментные вырезы должны с точным смещением находиться один над другим, образуя многоступенчатую камеру-змеевик. По этому змеевику генераторный газ будет проходить в направлении дымохода, смешиваться с воздухом и догорать с полным выделением тепла.
3. В первом отсеке-этаже камеры сжигания газа необходимо высверлить небольшие отверстия диаметром 4-5 мм, сверлом по металлу.
4. Последний отсек змеевика подсоединяют к патрубку, от которого пойдет дымоход. Приваривают патрубок с боковой или с верхней стороны баллона, к предварительно вырезанному отверстию.
5. Топочный отсек формируют, устраивая прямоугольный вырез для дверцы, необходимой для закладки горючего. Дверца должна обеспечить герметичное закрывание топки, для этого нужно, чтобы она точно прилегала к стенке печки.
6. Колосниковую решетку возможно выполнить из арматурных стержней, или из листовой стали, засверлив отверстия.
7. Под дверцей топочного отдела просверливают отверстия, через которые в камеру будет подаваться первичный воздух.

Самодельный пиролизный котел из газового баллона. Из металлических листов

1. Приобрести стальные листы и трубы, разрезать их на куски нужного размера можно на металлобазе. Рубка гильотиной обеспечит точность размеров, позволит сделать идеальные срезы и ровные сварные швы.

   Разрезать лист стали на куски

2. Сначала нужно сварить камеру сгорания и газовую, для этого берем стальные листы. Между камерами крепим опоры для колосника, который будет служить перегородкой.

   Сварить корпус котла

3. К готовым камерам приварить заднюю стенку, а на боковые – воздухоотводы. Их можно изготовить из швеллера или профтрубы, предварительно проделав отверстия для вентиляции. В камере сгорания прорезать отверстие для крепления воздушной трубы и приварить к ней патрубок. Между патрубком и дымоходом смонтировать дымосос. Воздушная труба соединяется с пиролизным котлом специальной профтрубой 20х20.
4. Затем сварить трубчатый теплообменник. Для него нужно взять два прямоугольных листа и прорезать в них отверстия под трубы. Диаметр трубок равен 57 мм. Трубу 57 мм разделить на равные отрезки, вставить и приварить к отверстиям в пластинах по периметру, получается готовая конструкция. Дроссельную заслонку и теплообменник нужно прикрепить к котлу.

   Сделать теплообменник

5. Приварить переднюю стенку с предварительно вырезанными круглыми отверстиями для труб входящего и выходящего воздуха. Теперь можно монтировать крышку, а на место заслонки крепить боров. Металлической щеткой или болгаркой со специальной насадкой зачистить все сварные швы. Внутренняя часть готова. Котел должен быть полностью герметичным, поэтому на этом этапе необходимо проверить качество сварки с помощью воды, предварительно закрыв заглушками отверстия для залива теплоносителя. Места протечек нужно промаркировать и заварить.

   Выполнить шлифовку корпуса

6. Собрать внешний кожух из металлического листа толщиной 4 мм и уголка. Прикрепить резьбовые шпильки для открывания дроссельных заслонок и утеплить верхнюю крышку. Снаружи всю конструкцию закрыть внешним кожухом, затем монтировать воздухоотводную трубу.

   Выполнить монтаж воздуховода

7. Далее наварить петли, надеть на них дверцу, футеровать ее шамотным кирпичом, выложить кирпич и в нижнюю камеру. Вырезать газовую щель форсунки, размеры которой зависят от планируемой мощности котла.
8. Еще раз проверяем герметичность с помощью компрессора и ликвидируем недочеты сварки. Улучшить показатели котла можно, прикрепив к воздуховодной трубе вентилятор для нагнетания кислорода. Корпус покрываем слоем огнеупорной краски из баллона. Крепим группу безопасности для контроля температуры и автоматику для управления.

Печь буржуйка из газового баллона с вторичным дожигом. Устройство печки под твердое топливо

Дрова, кирпич, уголь — это пока самый доступный и экономичный топливный материал. Его использование наименее безопасно, а значит и печь, работающую на таком топливе, сделать проще всего.

Вариантов различных модификаций буржуек, сделанных своими руками чрезвычайно много. Рассмотрим самые распространенные модели.

Печь-буржуйка из баллона и бочки

Старый газовый баллон из толстостенного металла подойдет для любых видов топлива, в том числе угля. Простая конструкция справится с задачей быстрого прогрева помещения, но как только поступление топлива прекратится, она будет быстро остывать.

Самодельная печь из баллона компактная, имеет аккуратный вид. Такую буржуйку используют для дачи, времянки, гаража.

Перед тем как разрезать газовый баллон, из него обязательно стравливают газ, сливают конденсат. Затем баллон полностью наполняют водой — она вытеснит остатки газа, омоет внутренние стенки

Чтобы из газового баллона получилась печь, в корпусе необходимо вырезать отверстия для дверки и под дымоход. Вырезанные участки металла послужат дверцами, после того, как к ним приварят завесы и запирающий механизм. Для поступления воздуха в топку дверку внизу сверлят насквозь.

Подробное описание процесса изготовления самодельного дымохода для буржуйки мы рассмотрели в другой статье .

В нижней части камеры размещают колосник из решетки (он может быть сварен из арматуры), под которым будет скапливаться зола. Можно также организовать варочную поверхность. Сделать это легче на горизонтально расположенном баллоне, приварив на нем с двух сторон уголки.

Хорошо, если бочка изначально имеет ножки. Если нет, нужно приварить их или установить печь на кирпичи.

Буржуйку из газового баллона можно использовать также как основу для дальнейшего сооружения водогрейной колонки, как ее еще называют — «Титан». Для этого поверх печки устанавливают нержавеющую емкость, сквозь которую проходит труба дымохода.

Вода в дровяном бойлере нагревается быстро, а дров используется мало — в летнее время достаточно одной закладки в небольшую топку.

Печь из бочки имеет ту же конструкцию, что и из баллона. Выбирать нужно емкость из толстого металла

Для буржуйки подойдет также металлическая емкость со стенками, толщиной не менее 3 мм. Открытый верх емкости закрывают кругом из металлического листа и заваривают.

В крышке или стенке вырезают отверстие под дымоход. Его диаметр должен составлять не менее 100—150 мм. Верх в такой буржуйке будет нагреваться настолько, что на нем можно будет готовить пищу, греть воду.

У нас на сайте есть также более подробная инструкция со схемами и чертежами по изготовлению буржуйки из газового баллона .

Особенности буржуйки на опилках

Если в хозяйстве нет недостатка в опилках, то такой вид топлива вполне оправдает свое использование. Такая буржуйка не требует частой загрузки — утрамбованные опилки внутри не горят, они медленно тлеют, выделяя тепловую энергию постепенно и обеспечивая теплом длительное время.

Рекомендуем вам посмотреть информацию о том, как изготовить брикеты из опилок своими руками.

Буржуйка на опилках, изготовленная своими руками, работает по принципу длительного горения. Медленный процесс горения позволяет экономить ресурсы — тепло не вылетает моментально в трубу, отапливая атмосферу

Основой печи может послужить металлическая бочка с открытым верхом (если емкость герметична, то верхушку срезают) или труба диаметром от 300 до 600 мм.

Затем из листа, толщиной в три или больше миллиметров, вырезают металлический круг, который должен быть меньшим чем внутренний диаметр бочки. В его середине прорезают отверстие диаметром 100 мм под конус для трамбовки опилок.

Заготовку приваривают к стенкам бочки. С помощью этого круга отгораживают зольник — в нем, с помощью стружки или щепок, будет проводиться розжиг. Высота зольника должна быть 100—200 мм.

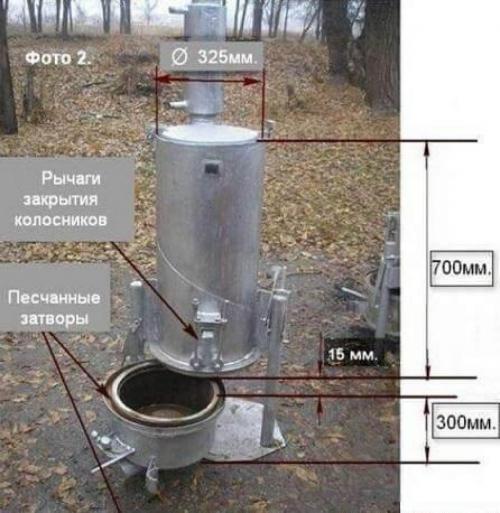

Чтобы буржуйка не пропускала дым, между крышкой и внешним цилиндром делают песчаный затвор

Ниже приваренного круга вырезают окошко, которое будет служить как поддувало. К вырезанному кусочку металла приваривают завесы, делая дверцу для того же отверстия.

В крышке емкости делают выход к дымоходу. Крышка должна плотно одеваться на буржуйку и быть из достаточно толстого листа, иначе быстро прогорит.

Чтобы опилки могли гореть постепенно, нужно обеспечить ограниченную подачу кислорода в топливный отсек. Для этого внутрь топки вставляют конусообразный сердечник, вокруг него засыпают опилки и утрамбовывают. Конус осторожно вынимают, прокручивая, на бочку надевают крышку

Улучшить эту же модель можно, добавив дополнительный цилиндр. В этом варианте опилки будут находиться во внутренней камере, а пространство между двумя отсеками послужит для дожига газов и увеличения площади нагрева. В таком варианте выход дымных газов устраивают в нижней части печки.

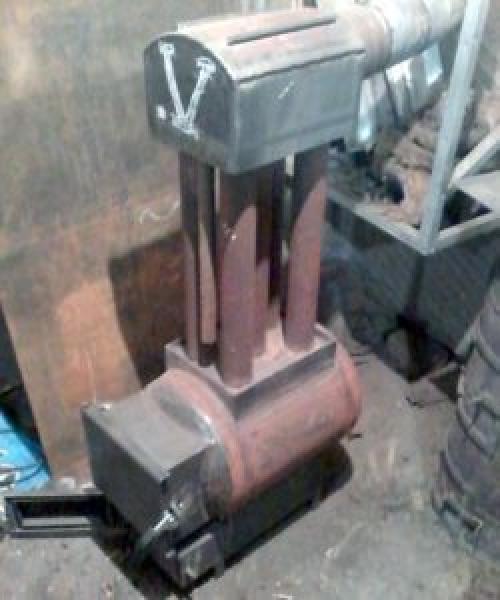

Буржуйка из газового баллона с высоким кпд. Изготовление пиролизной двухкамерной печки

На фото выше изображена печь буржуйка из газового баллона. Такой вариант буржуйки более компактен и экономичен. Вместо двух баллонов для пропана по 50 литров,  нам потребуется 1 пропановый сосуд на 24 литра и 5 труб диаметром 57 мм и длиной около 400 мм.

Принцип работы следующий:

• Первый баллон для пропана аналогичен предыдущему варианту. Единственное отличие, что вместо колосников, прорезаны щели сверху самого баллона.
• Сверху баллона выполнен проем. Туда подходят 5 труб теплообменника. По этим трубам дым поднимается во вторичную камеру. Проделывая этот путь, нагретый воздух отдает часть тепла в помещение.
• Дополнительно, по отдельному каналу во вторичную камеру подается теплый воздух. Создается эффект пиролиза — дым догораем в топливной камере и выделяет дополнительное тепло. И только после этого окончательно выходят наружу.

Мощность такой горизонтальной буржуйки может доходить до 5 кВт. Этого хватит для отопления 50 м²полезной площади.

Изготовление пиролизной (длительного горения) двухкамерной печки не намного сложнее. Она компактнее, но имеет меньшую мощность. Точно также подготовим инструменты, материалы и можно сделать необходимые чертежи.

Материалы и инструменты

Понадобятся следующие материалы:

• электроды
• отрезные круги
• 1 газовый баллон на 24 литра
• лист толщиной 2 мм
• уголок на изготовление «ножек»
• арматура диаметром 20 мм
• труба диаметр 57 мм

Потребуются те же инструменты:

• переносной сварочный аппарат
• «болгарка»
• дрель
• сверла
• прочий инструмент.

Ниже представлен чертеж буржуйки из газового баллона на 24 литра.

Печка из газового баллона на дровах. Изготавливаем печку длительного горения своими руками

Первым делом следует определиться, из чего будет выполнен корпус печки. Металл желательно выбрать толстый, чтобы дольше не прогорал. Чаще всего такая буржуйка изготавливается из газового баллона объемом 50 л. Можно использовать толстостенную трубу большого диаметра либо стальную бочку объемом 200 л, но ее стенки тоньше.

Также потребуется :

• стальные трубы;
• металлопрофиль;
• инструмент для резки металла (болгарка, газовый резак и т.д.);
• сварочный аппарат с электродами;
• листовая сталь.

Рассмотрим подробно, как сделать буржуйку своими руками. Предварительно рекомендуется набросать схему конструкции и определить размеры элементов.

Корпус . При изготовлении корпуса из газового баллона, у него необходимо аккуратно срезать верхнюю часть (линия реза на 1 см ниже сварного шва). При желании корпус можно нарастить, приварив отрезанную часть другого баллона. У бочки так же срезается верхняя часть с крышкой. А если для корпуса выбрана труба, к ней следует приварить круглое или квадратное дно из толстого листового металла.

Варианты исполнения корпуса

Крышка. В срезанной верхущке газового баллона или в крышке бочки по центру следует прорезать отверстие, соответствующее по размерам трубе, из которой будет выполнен поршень

Крышку обваривают стальной полоской – важно, чтобы она плотно садилась на корпус. Для корпуса из трубы крышку придется специально изготовить из листового металла

Патрубок дымохода. На боку печки, в паре сантиметров ниже надетой крышки, прорезается отверстие и приваривается патрубок дымохода

Важно, чтобы съемное колено дымохода надевалось плотно, без зазора

Дымоход. Нижний, горизонтальный отрезок дымохода должен быть длиннее диаметра печки. Дымоходную трубу можно выполнить ломаную, чтобы увеличить площадь поверхности, отдающей тепло помещению

Важно, чтобы не было углов меньше 45°. Для монтажа дымохода подходит труба диаметром 10-15 см

Дымоход

Поршень . Длина трубы-воздуховода должна превышать высоту корпуса на 100-150 мм. К ее нижней части необходимо приварить стальной круг с отверстием по центру и оснастить его пятью-шестью лопастями с нижней стороны (располагаются по кругу, лучиками от центра).

Лопасти могут представлять собой :

• отрезки стального уголка;
• отрезки П-образного профиля;
• изогнутые волной полоски металла (привариваются ребром).

Посередине на лопасти наваривается небольшой стальной кружок с отверстием по центру. Если площадка с лопастями изготовлена из стали толщиной менее 6 мм, она со временем деформируется от перегрева. Чтобы этого не произошло, сверху наваривают ребра жесткости – треугольник, составленный из отрезков уголка. На верхнем срезе трубы прикрепите болтом стальную пластинку для регулировки интенсивности горения.

Сборка . Установите печь верхнего горения, проверьте плотность подсоединения дымохода. Вставьте в печку поршень, наденьте и закройте крышку. Убедитесь, что крышка сидит плотно, что зазор между поршнем и отверстием в крышке минимален.

Ввод в эксплуатацию . Самодельные буржуйки длительного горения можно ставить на земляной или бетонный пол. Если пол в помещении деревянный, выложите площадку из кирпича, используя раствор для кладки печей, и закройте ее стальным листом. Вместо кирпича можно уложить лист огнеупорного материала и также закрыть листовым металлом. Стены рядом с печкой, сделанной самостоятельно, желательно выложить кирпичом, который будет аккумулировать тепло и отдавать помещению.

Чертёж печки из газового баллона

В установленную печь укладывают дрова, заполняя топливник примерно на 2/3 или чуть больше. Сверху кладут бумагу и поджигают. Убедившись, что дрова занялись, можно установить поршень и надеть крышку. Следующая закладка дров возможна только после того, как все топливо прогорит и печь остынет.

Заключение

«Бубафоня» не самая эффективная печка-самоделка длительного действия. Умельцы разрабатывают различные варианты дровяной печки-«ракеты», но для ее изготовления необходимы точные расчеты, подготовленные своими руками чертежи и хорошие навыки работы различными инструментами.

«Бубафоню» также можно модернизировать, к примеру, смонтировать приспособление, упрощающее выгрузку золы.

Чем опасна печь бубафоня. Кто придумал печь?

Первую печь сконструировал, собрал, протестировал и поделился схемой сборки с пользователями сети Интернет Афанасий Бубякин, умелец из города Колыма. На просторах Всемирной паутины Афанасий предстал под псевдонимом «Бубафоня» (bubafonja), благодаря чему предложенная конструкция отопительной системы длительного горения получила свое название. Сам конструктор признался, что на создание печи его вдохновили литовские котлы «Стропува», имеющие аналогичный принцип действия.

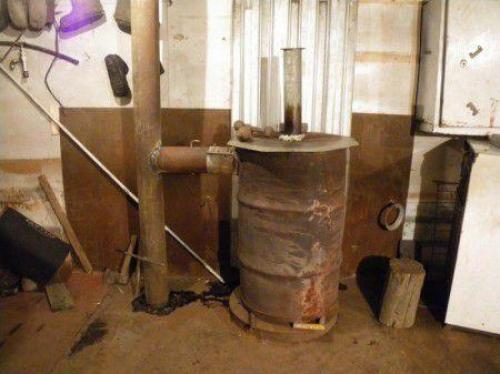

Что из себя представляет печь «Бубафоня»

Печь «Бубафоня» изготавливают практически из подручных материалов. В основе конструкции – цилиндрическая емкость или попросту металлическая бочка или заваренный с одного конца отрезок трубы достаточного диаметра с толстыми стенками. Дно емкости герметичное, а сверху бочка закрывается крышкой. Внутри установлен поршень с грузом (приваренными отрезками швеллера или металлических уголков), рассекателями воздуха и подводящей трубой. К верхней части корпуса топливного бака (бочки) приварена отводящая труба. С основным трубопроводом она соединяется посредством хомута и стеклоткани, служащей для уменьшения потерь тепла.

Для удобства эксплуатации на крышке и внешних стенках топливного бака приваривают металлические ручки.

Образец печи

Достоинства конструкции

• компактность;
• низкая стоимость конструкции и топлива;
• быстрота и легкость сборки;
• достаточно продолжительная работа печи без дополнительной дозагрузки топлива;
• возможность собрать конструкцию необходимых габаритов своими руками;
• экологичность;
• высокий КПД;
• автономность, то есть возможность работать без электричества;
• простота эксплуатации (трубы от конденсата чистят обычным «ершом»);
• возможность быстрой замены изношенных деталей;
• возможность регулировать расход топлива и интенсивность горения;
• возможность модифицирования печи и подключения ее к системе водяного отопления.

Недостатки печи

• образование конденсата на трубах;
• возможное промерзание труб;
• неудобно удалять золу и пепел со дна топливного бака, в результате они спекаются в массу, похожую на асфальт и печь со временем потребует замены топливного бака;
• иногда происходит «обратное горение», когда газы попадают в помещение, что порой требует установки нагнетающего вентилятора;
• быстро остывает после использования.
