Буржуйка из газового баллона. Технология изготовления вертикальной буржуйки

Буржуйка из газового баллона. Технология изготовления вертикальной буржуйки

1. Работа начинается с того, что на сосуде размечаются уровни, на которых будут расположены дверцы печи. Одна нужна для загрузки дров, вторая – для обеспечения доступа воздуха. Чтобы линии получились ровными, в качестве линейки можно использовать обычную нить.

2. Затем требуется прорисовать сами дверцы. Размер подбирается на глаз в соответствии с назначением каждой створки.
3. Далее баллон разрезается поперек на две части.

4. В емкость нужно вварить решетку. Для ее изготовления подойдут арматурные пруты.

5. Половинки баллона необходимо совместить так, как они были первоначально, и аккуратно сварить.

6. После этого болгаркой прорезаются проемы для дверец. Размечаются места для петель, которые затем привариваются. Существует необычный вариант самодельных шарнирных изделий: несколько звеньев толстой цепи.

7. Теперь нужно приварить упоры.

8. Далее на дверцы крепятся ручки.

9. Необходимо отрезать вентиль так, чтобы получилось отверстие диаметром 90 мм.

10. В проем вваривается труба наружным диаметром 90 мм, внутренним – 82 мм.

Самодельная буржуйка из газового баллона конструируется в течение 10 часов. Если в качестве топлива будут использоваться дрова, то полной загрузки хватит примерно на 1,5 часа работы печи.

Способы усовершенствования

Чтобы буржуйка из газового баллона на дровах функционировала эффективнее, ее конструкцию требуется улучшить. Ниже представлено несколько советов для повышения КПД:

1. Баллон необходимо установить на высоте 20 см от пола.
2. Для регулировки скорости прогорания топлива в дымовом канале можно предусмотреть заслонку.
3. На выхлопную трубу по кругу привариваются пластины, чтобы получить подобие радиатора.
4. Такие же плоские изделия крепятся к корпусу печи на расстоянии 5-7 см друг от друга.
5. Из другого баллона изготавливается кожух для отопительного агрегата. Он устанавливается на расстоянии 5-10 см от стенок устройства. Таким образом, достигается конвекция, когда через зазор проходит холодный воздух, быстро нагреваясь. Кроме того, кожух предотвращает случайное касание горячего корпуса печи.

Буржуйка из газового баллона чертеж. Буржуйка из газового баллона: чертежи, фото и описание

Самодельная печь буржуйка из газовых баллонов.

Для комфортной работы в гараже, в том числе и для покрасочных работ, встал вопрос, как создать в помещении плюсовую температуру в зимний период.

Самый оптимальный и экономный вариант, это конечно же дровяная печь-буржуйка. Вариантов исполнения великое множество. Я решил делать самодельную буржуйку из бытовых газовых баллонов, благо один уже много лет ждал своего часа в куче гаражного хлама, а другой я приобрёл в пункте приёма металлолома за 500 руб.

Первым делом нашёл в интернете вот такую схему буржуйки, и как говорил Юрий Алексеевич, поехали!

В результате, буржуйка получилась точно как на чертежах, с незначительными изменениями в конструкции.

Сама топка и пламегаситель с перегородками, точно по схеме. Теплообменные рёбра делать вообще не стал, по мне так они совершенно ни к чему. Колосники старая чугунная печная решётка, отрезал одну секцию, чтобы вписалась в баллон как родная.

Дверка для топки тоже чугунная, поэтому увеличился и размер проёма для закладки дров. Ну и зольник, он же поддувало увеличился в глубину до 160 мм.

Прошу меня извинить, но к большому сожалению фотографии всех этапов изготовления «умерли» вместе с телефоном на который и были сделаны. Поэтому могу представить Вам только конечный результат.

Теперь расскажу про эксплуатацию печки. Перед первым запуском, на улице -10°, в гараже -5°. Через час после растопки +10°, через три часа +20°.

Жарко, иногда даже открываю дверь, подышать. Тепло держит хорошо, остывает долго, не дымит. Для помещения в 25 квадратов самое то. Оставляю тёплые угли без всяких заслонок и шиберов, прихожу на следующий день и замечаю что температура не успевает опуститься ниже нуля, а значит и поднимается быстрее.
Ну всё пока, надеюсь кому-то пригодится, будут вопросы, всегда рад помочь. Всем Удачи Друзья!

Автор самоделки: Вадим Березин.

Буржуйка из газового баллона в гараж. Чем хороши печи буржуйки

Для начала было бы неплохо разобраться в особенностях и преимуществах печей буржуек. Главный плюс – это предельная простота. Если в наличии есть газовый баллон, то со сборкой можно будет управиться за считаные часы. Главное, иметь в наличии сварочный аппарат, обойтись без которого невозможно. Баллон, дверка, дымоходная труба – и превосходный кустарный отопительный агрегат готов принять в себя первые порции дров, чтобы подарить своим владельцам тепло.

Всеядность – печка из газового баллона подойдет для сжигания любых видов топлива. Это могут быть дрова, прессованные евродрова, деревянный мусор или пеллеты. Кидайте в нее все, что умеет воспламеняться и гореть – буржуйка нетребовательна к качеству топлива. Главное, дать ей разгореться, а уж после можно жечь в ее нутре все что угодно.

Доступность – буржуйка из баллона отличается предельной дешевизной. Вы можете использовать для нее новый баллон или достать откуда-нибудь старый. Если вы проживаете в сельской местности, где нет газовой магистрали, то проблем с поиском не возникнет. А если вы не сможете достать баллон, приспособьте под буржуйку листовое железо, старую бочку или любую другую подходящую емкость.

Прочие особенности и плюсы буржуек, собранных из газовых баллонов:

Приспособить под буржуйку можно любой потрепанный жизнью, но мало-мальски целый газовый баллон.

• Универсальность в применении – если вам нужна печь для бани или в гараж, воспользуйтесь печкой-буржуйкой. Ее изготовление не займет много времени, а вы получите в свое распоряжение отличный отопительный агрегат;
• Буржуйка из баллона не нуждается в специальном обслуживании – необходимо лишь периодически очищать зольник и проверять состояние дымохода;
• Простота в монтаже – просто смонтируйте печку на любом подходящем основании или приварите к ней металлические ножки;
• Легкость в модернизации – печь из баллона можно сделать более эффективной, если воспользоваться некоторыми техническими уловками;
• Сравнительно высокая теплоотдача – тепловая мощность, в зависимости от объема печки, составит от 2 до 7 кВт (отапливаемая площадь от 20 до 70 кв. м);
• Печь из баллона отличается стабильностью работы в любых условиях – нужно лишь соорудить приличный дымоход высотой не менее 3-4 метров;
• Легкая самостоятельная сборка – если вы умеете работать с инструментом, то уже через 2-3 часа работы в вашем распоряжении появится самая эффективная буржуйка из газового баллона;
• Несколько модификаций на выбор потребителей – корпус печки может быть вертикальным или горизонтальным, большого или малого объема.

Печь из газового баллона своими руками. Трехходовая буржуйка – принцип работы и плюсы с минусами

Этой самодельной печи мастер присвоил шутливое название «Коллайдер» из-за непривычного внешнего облика и неплохой теплоотдачи. Эта буржуйка на дровах делается из двух стандартных пропановых баллонов емкостью 50 л, приваренных друг к другу под углом 90°, как это показано на чертеже. Принцип действия такой:

1. Первый резервуар, уложенный горизонтально, играет роль топливника, соответственно, оборудован дверцами и колосниками. В него помещается внушительная порция дров и поджигается.
2. Второй сосуд – это воздушный теплообменник с внутренними перегородками, замедляющими течение дымовых газов и заставляющими их трижды менять направление движения и отдавать больше теплоты. В конце продукты горения покидают отопитель через дымоходный патрубок.
3. Для увеличения греющей поверхности обе части корпуса снабжены дополнительными ребрами.
4. Внизу к топливнику приварен зольник из листового металла, чья дверца регулирует подачу воздуха на горение.

Чертеж самодельного трехходового отопителя на дровах в разрезе

Примечание. С таким же успехом вместо баллонов можно применить стальную трубу для буржуйки с диаметром 300 мм и тонкими стенками (4—5 мм).

Ориентировочная мощность «Коллайдера» составляет 10 кВт при КПД около 55%, что позволяет обогреть помещение площадью до 100 м² – дачу, теплицу либо большой гараж (бокс). Практические испытания показали, что в режиме поддержания тепла в прогретом помещении 1 загрузки дров хватает на 1.5—2 часа. Если использовать отопительный агрегат в доме меньшей площади (25—50 м²), то длительность горения возрастет до 3—4 часов. Кто разбирается в теме, тот поймет, что для самодельной буржуйки это неплохая экономичность.

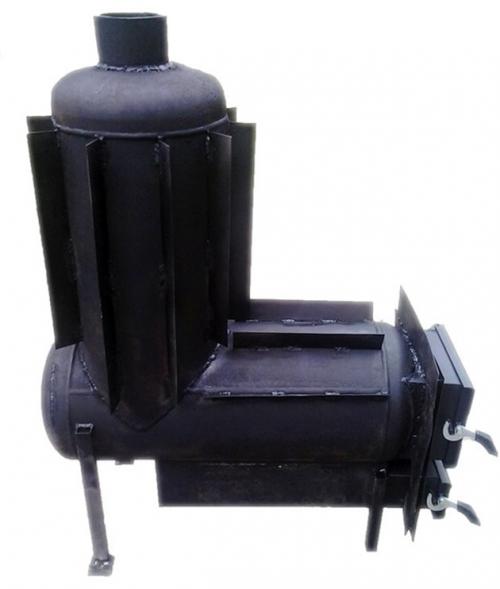

Фото готовой печки «Коллайдер» с теплообменными ребрами

Минус у этой печки долгого горения один – странноватый внешний вид. Но он компенсируется многочисленными плюсами:

• простота в изготовлении;
• быстрый прогрев и достойная длительность работы с 1 закладки твердого топлива;
• дешевизна конструкции, купить вам придется только удобные ручки да еще трубу для буржуйки, если нет баллонов из-под пропана;
• благодаря размерам топливника в печку помещаются длинные (80 см) и массивные поленья, что способствует продолжительности горения;
• агрегат можно сделать с варочной поверхностью, как это показано на фото.

«Коллайдер», как и любая буржуйка из газового баллона, сваренная своими руками, может дополняться установкой водяного контура, регулирующей воздушной заслонки в дверцу зольника и вентилятора внешнего обдува. Размеры печки изменяются в любую сторону путем подбора резервуаров меньшей емкости либо труб другого диаметра.

Источник: https://dekor-i-interer.ru-land.com/novosti/pech-svoimi-rukami-dlya-garazha-na-otrabotke-communities-garazh-mechty-blog-proizvoditelnaya

Буржуйка из газового баллона с водяным контуром. Размеры и параметры отопителя

Поскольку зона максимального нагрева относительно узкая и постоянно смещается книзу, рассчитать реальную мощность печи «Бубафоня» довольно сложно. Предлагаем не тратить время на расчеты, лучше использовать данные, полученные из практического опыта:

• для отопления гаража или небольшого хозяйственного помещения площадью до 20 м² делаем буржуйку из 50-литрового газового баллона диаметром 300 мм;
• чтобы отопить помещение 20…30 квадратов, берем стальную трубу Ø400…500 мм либо круглую железную емкость такого же размера;
• для обогрева теплицы понадобится печь диаметром 50–60 см (например, из 200-литровой бочки).

Примечание. В теплице большого размера лучше поставить 2 небольших буржуйки в противоположных углах.

Теперь о диаметрах воздуховода и дымохода. Выше представлен чертеж «Бубафони» из газового баллона с размерами труб: воздушной – DN50 (внутренний проход 50 мм), дымовой – DN100. Если планируется изготавливать печку Ø400…600 мм, увеличьте диаметр воздухопровода до DN65 (Ø76 х 3.5 мм), газохода – DN150 (Ø159 х 4 мм).

Минимальная ширина просвета между краем дискового груза и стенкой топки должна составлять 1 см. Размеры остальных деталей укажем в таблице:

Не стоит наращивать диаметр «Бубафони» свыше 60 см, агрегат выйдет слишком громоздким и неудобным в эксплуатации. Представьте печь из бочки 600 мм с поршнем Ø580 мм и воздуховодом Ø76 – получается довольно тяжелая бандура, которую придется поднимать руками.

В котлах продолжительного горения вопрос решен иначе. Вместо здоровенного блина используется груз крестообразной формы, изображенный на фото. Правда, возникает другая проблема – иногда топливо «подвисает», поскольку концы груза не достают до стенок.

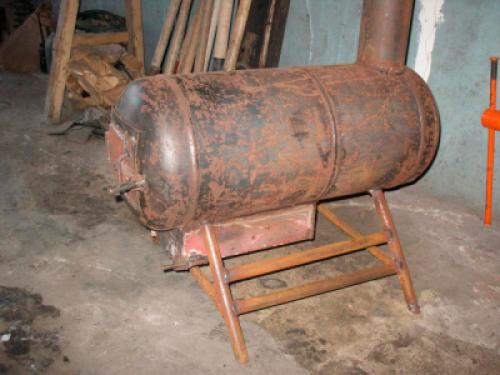

Буржуйка из газового баллона с высоким кпд. Изготовление пиролизной двухкамерной печки

На фото выше изображена печь буржуйка из газового баллона. Такой вариант буржуйки более компактен и экономичен. Вместо двух баллонов для пропана по 50 литров,  нам потребуется 1 пропановый сосуд на 24 литра и 5 труб диаметром 57 мм и длиной около 400 мм.

Принцип работы следующий:

• Первый баллон для пропана аналогичен предыдущему варианту. Единственное отличие, что вместо колосников, прорезаны щели сверху самого баллона.
• Сверху баллона выполнен проем. Туда подходят 5 труб теплообменника. По этим трубам дым поднимается во вторичную камеру. Проделывая этот путь, нагретый воздух отдает часть тепла в помещение.
• Дополнительно, по отдельному каналу во вторичную камеру подается теплый воздух. Создается эффект пиролиза — дым догораем в топливной камере и выделяет дополнительное тепло. И только после этого окончательно выходят наружу.

Мощность такой горизонтальной буржуйки может доходить до 5 кВт. Этого хватит для отопления 50 м2 полезной площади.

Изготовление пиролизной (длительного горения) двухкамерной печки не намного сложнее. Она компактнее, но имеет меньшую мощность. Точно также подготовим инструменты, материалы и можно сделать необходимые чертежи.

Материалы и инструменты

Понадобятся следующие материалы:

• электроды
• отрезные круги
• 1 газовый баллон на 24 литра
• лист толщиной 2 мм
• уголок на изготовление «ножек»

Потребуются те же инструменты:

• переносной сварочный аппарат
• «болгарка»
• дрель

Ниже представлен чертеж буржуйки из газового баллона на 24 литра.
