Банная печь в гараже. Основные типы

Банная печь в гараже. Основные типы

Гаражные печи на дровах различаются по типу их устройства. Основными вариантами являются:

1. Прямоугольные металлические печи-буржуйки. Они бывают горизонтального и вертикального типа. Подобные агрегаты элементарны в изготовлении, дешевы, их легко обслуживать.
2. Печь из газовых баллонов или старых бочек. Также существуют в двух исполнениях – горизонтальном и вертикальном. В отличие от предыдущего типа, они чаще всего изготавливаются вручную, с помощью сварки и газовой резки. Их минусом можно назвать отсутствие устойчивой варочной поверхности, т.к. в сечении они круглые. Однако, существуют заводские аналоги, в которых такая поверхность предусмотрена.

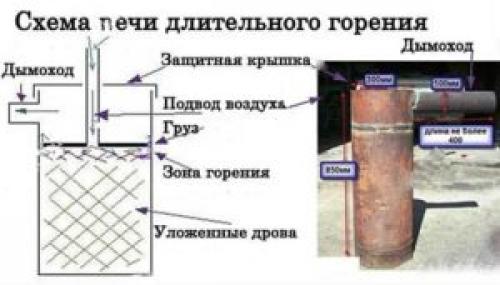

3. Печь для гаража длительного горения на дровах. Основным отличием такой печи от буржуйки является то, что дрова в ней не горят, а медленно тлеют. Это достигается с помощью специального шибера и системы продухов, которые регулируют доступ воздушной смеси к топливу.

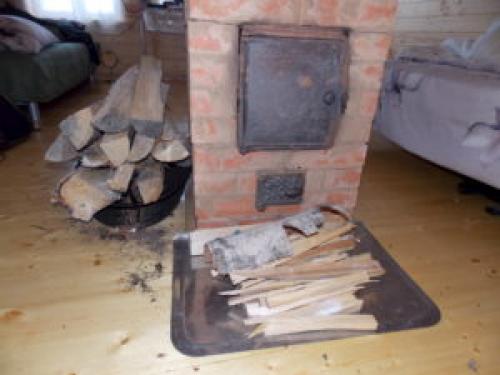

4. Кирпичная печка для гаража. Хорошо подходит для тех гаражей, которые построены из кирпича. В противном случае, теплопотери будут весьма значительными, а рентабельность такого устройства будет низкой. Ее плюсами являются пожаробезопасность и габариты, которые владелец гаража может сделать любыми, исходя из его нужд и предпочтений.

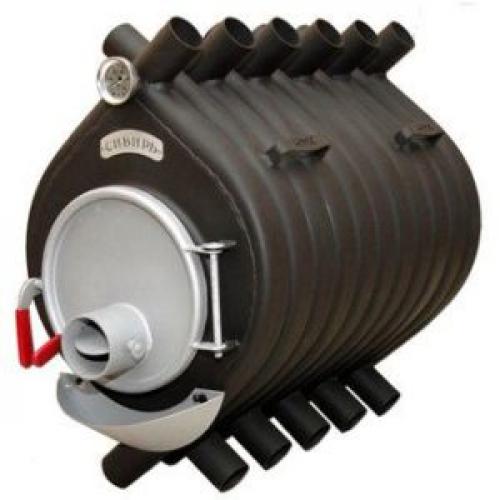

5. Булерьян . Самый дорогостоящий вид железной печи для гаража. Она обладает массой достоинств, таких как: высокий КПД, возможность работы на любом твердом топливе, долгое время работы. Эта хорошая печь на дровах для гаража пользуется заслуженной популярностью в нашей стране.

Связанные вопросы и ответы:

Печь в гараж с теплообменником. Воздушный теплообменник

Это устройство, передающее тепло от дымового канала в окружающее пространство, изготавливается в виде металлической конструкции с вмонтированными в нее входными и выходными патрубками.

Принцип действия этого вида теплообменника подобен работе простейшего конвектора. Через входные отрезки металлопрокатного изделия, подсоединенные к конструкции, воздушные массы поступают в аппарат и выводятся через отверстия в его верхней части, наполняя теплом пространство отапливаемого помещения. В связи с этим эффективность печи значительно повышается, а расход топлива снижается в два раза.

При наличии определенных навыков, а также болгарки и сварочного аппарата можно изготовить воздушный теплообменник на дымоход своими руками.

Набор материалов, необходимых для создания устройства:

• часть металлического листа толщиной 1 мм с равными сторонами размером 350 мм;
• отрезок трубы длиной до 2,5 м и сечением 1 ¼ дюйма (3,17 см);
• кусок металлопрокатного изделия сечением в 2 дюйма (5,08 см) и длиной 30 см;
• резервуар емкостью 20 л.

Итак, чтобы соорудить воздушный теплообменник своими руками, придерживайтесь пошаговой инструкции:

1. На металлическом листе нужно начертить и вырезать два круга, диаметр которых должен быть равен аналогичному размеру торцевых частей подготовленного резервуара.
2. По центру каждой из заготовок следует проделать отверстие, соответствующее диаметру трубы сечением 2 дюйма (5,08 см).
3. Вокруг центрального проема на обеих деталях нужно равномерно отметить точки, на месте которых сделать отверстия под отрезки трубы сечением 1 ¼ дюйма (3,17 см).
4. Часть металлопрокатной конструкции с указанными параметрами следует разделить с помощью болгарки. Должно получиться 8 трубок, равных по длине (по 30 см каждая).
5. Проводятся сварочные работы: к центральному отверстию крепится кусок трубы сечением 2 дюйма (5,08 см) и длиной 30 см, а к боковым – 8 равных отрезков такой же длины и сечением 1 ¼ дюйма (3,17 см).

После изготовления сердечника теплообменника нужно приступить к сооружению его корпуса, использовав для этого металлический резервуар:

1. С помощью болгарки срезается дно.
2. По центру боковых элементов вместилища вырезается отверстие, диаметр которого соответствует сечению дымового канала.
3. Методом сварки к проделанным проемам подсоединяются подходящие по размерам патрубки.
4. Созданный таким способом корпус надевается и приваривается на изготовленный ранее сердечник.
5. Готовое изделие нужно покрыть термостойкой краской.
6. Полученный аппарат после полного высыхания устанавливается на дымоход.

Бездымная печь для гаража. Небольшая бездымная печь из подручного материла – отличный вариант для дачи и гаража

Дровяной теплообменник является эффективно работающей печью. Она функционирует почти без дыма за счет вентиляционного узла и пользуется популярностью. Спрос объясняется не только результативностью работы, но и регулярным ужесточением экологического, противопожарного законодательства. Сегодня небольшую бездымную печь можно сделать из подручного материала.

Особенности теплообменника для дачи и гаража

Особенностью пиролизной печи считается способ твердотопливного сгорания. Он позволяет получить значительную тепловую энергию при небольшом количестве дров. Экономически выгодное свойство печи объясняется сгоранием топлива в малом кислородном количестве с большим выделением горючего газа.

Плюсом его служит большой объем качеств, которыми обладает печка. Она отличается:

• хорошим коэффициентом полезного действия – от 85%;
• малым образованием золы и сажи при топлении дровами;
• обогревом помещения за короткий промежуток времени;
• возможностью поддержания длительного горения на одной топливной закладке;
• регулировкой выделения тепла в диапазоне от 30 до 100%;
• экономией топливных ресурсов.

Пиролизная печь достаточно высоко оценивается в магазине, но ее можно сделать своими руками при покупке всех необходимых составляющих для сборки. Это позволит в значительной степени сократить расходы.

Как сделать бездымный теплообменник собственноручно?

Обязательно учесть следующий ряд функциональных элементов: газификационную камеру, камеру дожигания, колосниковую решетку, конструкцию первичной и вторичной воздушной подачи.

Прежде, чем сделать бездымный теплообменник, необходимо взять:

• пластиковую корзину для овощей и фруктов;
• два ведра песка, полведра цемента;
• два литра холодной воды для замеса цементного раствора;
• пленку по размеру пластиковой корзины и скотч;
• пенопласт для вырезания форм;
• ножик для скотча и пенопласта;
• 20-30 камней или битого кирпича;
• покупную или сваренную металлическую колосниковую решетку топочного отсека;
• пустое двухлитровое пластиковое ведро, например от краски, шпатлевки или другой строительной смеси;
• гибкую проволоку, тонкую арматурную сетку;
• 5-10 нарезанных арматурных палок;
• покупную длинную металлическую трубу под диаметр будущего дымоотвода.

До начала работы обязательно подготовить формы из пенопласта: одну круглую под размер топки (А), две прямоугольные по размеру ширины ящика (Б), две прямоугольные по размеру длины ящика (В), одну круглую под размер диаметра металлической трубы (Г).

Чтобы смастерить бездымную печь, необходимо выполнить следующие шаги:

1. Взять прямоугольную пластиковую корзину. Во внутреннюю часть ящика поместить пленку, разложить ее по углам, приклеить края скотчем.
2. Замесить цементный раствор с песком, цементным порошком и водой.
3. Покрыть дно корзины первым слоем раствора, уложить арматурную решетку.
4. Положить формы А, Б в центр корзины. Присыпать камнями или битым кирпичом первый слой смеси. Закрыть камни или кирпич вторым слоем цемента, не перекрывая пенопласт. Уложить проволоку, скрученную под форму корзины.
5. Разместить колосниковую решетку топочного отсека наверх пенопласта. Покрыть раствором внутреннюю часть корзины, оставив решетку нетронутой. Уложить ведро по центру формы. По краям длины ящика. Разместить камни или кирпич.
6. Залить новый слой смеси вокруг ведра, не трогая пенопласт. Уложить еще один слой проволоки. Положить нарезанные арматурные палки, покрыть все слоем цемента.
7. Уложить арматурную решетку, форму Г, залить все последним слоем цемента, не трогая пенопласт.
8. Оставить цементную смесь высыхать на два часа. Убрать ведро, выковырять ножом пенопласт, вынуть застывшую печь из ящика.
9. Вставить купленную металлическую трубу в отсек формы Г и зацементировать ее основание. Использовать печь по назначению.

В итоге, сделать эффективную, надежную пиролизную печь своими руками несложно. Главное – действовать по инструкции. Нужно обязательно предусмотреть две камеры сгорания, чтобы в одну загружались дрова для розжига, во второй выделялся газ розжига.

Источник: https://bannye-pechi.postroivsesam.info/stati/poshagovye-instrukcii-izgotovleniya-pechey-dlya-garazha-pech-na-drovah-dlitelnogo-goreniya

Простая печка для гаража своими руками. Обзор возможных вариантов

Для гаража чаще всего используют следующие варианты самодельных печей:

• кирпичная дровяная печь;
• буржуйка;
• печь длительного горения;
• печь на отработке.

Каждый из этих вариантов печей для гаража, сделанных своими руками имеет определенные преимущества и недостатки. Некоторые агрегаты можно сочетать, чтобы расширить возможности по отоплению гаража и сделать этот процесс более удобным и выгодным.

В сооружении небольшой печурки в гараж можно использовать фактически бросовые поручные средства и материалы, это:

#1: Кирпич — могут возникнуть проблемы

Печь из кирпича иногда делают в гараже, хотя это и не самый простой вариант. Устройство с основанием два на два с половиной кирпича справится с обогревом небольшого пространства.

Однако такая печь разогревается не слишком быстро, а потом длительное время отдает тепло. Поэтому она не очень хорошо подходит, если владелец заходит в гараж только на небольшой срок.

Кирпичная печка в стандартном гараже обычно имеет очень скромные размеры, для ее разогрева понадобится примерно час-полтора, разжигать такую печь следует заранее

Создать упомянутую выше теплую шапку с помощью дровяной печи практически невозможно, поскольку она не способна выдавать достаточно интенсивный поток теплого воздуха. Рекомендуется растапливать такую печь заранее, примерно за час до начала работ.

Чтобы сложить дровяную печь этого типа, понадобится огнеупорный и шамотный кирпич. В кладочный раствор следует добавить огнеупорную глину, а также шамотный порошок. Топливную камеру делают на уровне второго-четвертого рядов, которых в кладке обычно не больше девяти. Конечно, понадобится устроить дымоход.

Его также выполняют из огнеупорного кирпича, а внутрь ставят стальной вкладыш. Дымоход выводят через крышу, кладка должна быть аккуратной и ровной.

Выбирая для своего гаража кирпичную печь, следует помнить, что постоянные перепады влаги через некоторое время приведут к ухудшению вязкости кладочного раствора — устройство прослужит не слишком долго.

#2: Буржуйка — просто и надежно

Самый простой вариант самодельной печки в гараж —. Ее не сложно изготовить из подручных материалов. Подойдет и листовой металл, и старый газовый баллон, и отрезок трубы или ненужная бочка.

Главное, чтобы толщина металла была хотя бы 5 мм. Если используется предмет цилиндрической формы, то его сечение должно быть не менее 300 мм.

Классическая буржуйка состоит из корпуса с решеткой, зольником, загрузочной дверцей и дымоходом, который может быть вертикальным или боковым

На дымоход рекомендуется взять металлическую трубу с толщиной стенки 2-3 мм и сечением не менее 120 мм. Из металла или заготовки (баллона, трубы, бочки и т.п.) вырезают топочную камеру. На дне устраивают решетку для топлива, а под решеткой делают ящик для сбора золы. Для этого элемента подойдет и металл толщиной в 3 мм.

Вверху камеру закрывают и вертикально. Остается только приделать ножки из металлического уголка. Чтобы повысить эффективность обогрева, некоторые мастера приваривают к бокам буржуйки небольшие металлические “крылья”.

Это увеличит площадь соприкосновения воздуха с горячим металлом и ускорит прогрев помещения.

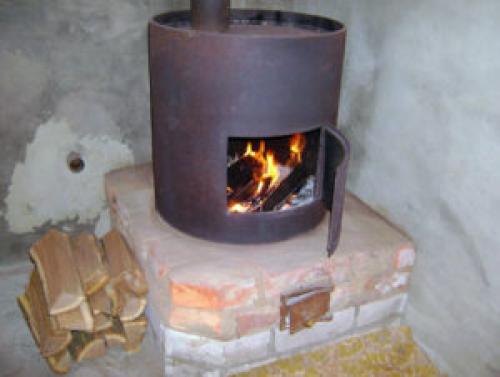

Буржуйка для гаража может иметь круглую или квадратную конфигурацию в зависимости от особенностей материала, из которого ее изготавливают

Для буржуйки следует приготовить ровное и прочное основание, покрытое огнестойкими материалами. Окружающие стены также следует защитить от возможного возгорания. Кроме того, в непосредственной близости от буржуйки не должны находиться никакие посторонние предметы.

Поверхность такой печки может нагреваться до очень высоких температур. Следует помнить об опасности получить серьезный ожог при случайном прикосновении к ней.

При изготовлении нужно проявить осторожность. Бывали случаи взрыва остатков газа при распиливании такой емкости. Специалисты рекомендуют предварительно наполнить баллон водой, чтобы вытеснить горючие остатки.

Лучшая печь для гаража. О температуре в гараже

В подобном помещении нелегко оборудовать традиционную отопительную систему, да и обойдется все это достаточно дорого. С другой стороны, в гараже должна поддерживаться оптимальная температура воздуха, ведь машину не рекомендуется хранить при показателях меньше +5 градусов , в то время как для проведения каких-либо работ требуется минимум +18 градусов .

Обычно для обогрева гаражей используются компактные экономные печи с достаточно высокой эффективностью и хорошим прогревом помещения. Еще важно, чтобы печь быстро прогревала гараж и была при этом безопасной. Большой плюс, если в качестве топлива могут выступать разного рода отходы – древесные, например, или переработанное машинное масло. Благодаря этому отопление гаража еще больше удешевится.

Обратите внимание! Переносные электрообогреватели для гаража почти не используются, поскольку оказываются малоэффективными. Еще они небезопасны, поэтому их нельзя оставлять без присмотра. А ночевать в гараже, чтобы присматривать за всем этим, не пожелает никто.

Гаражи редко хорошо утепляются с применением качественных теплоизоляционных материалов, а потому теплопотери в подобных помещениях обычно высоки. Кроме того, чтобы отопить небольшую площадь, энергии порой необходимо куда больше, чем для обогрева дома. В среднем, для обогрева гаража со стандартной площадью хватает отопительного прибора мощностью 2,5 кВт. Для поддержки постоянной температуры порядка +16 градусов потребуется печь на 2 кВт. Довольно часто владельцы, стремясь сэкономить, отапливают не весь гараж, а только ту его зону, где они работают.

На заметку! Если качественно утеплить ворота и стены, а также герметизировать все щели, то можно снизить теплопотери и таким образом сэкономить, так как будет легче поддерживать требуемую температуру.

Источник: https://bannye-pechi.postroivsesam.info/novosti/kirpichnaya-pech-dlya-garazha-svoimi-rukami-pech-dlya-garazha-svoimi-rukami-samodelnye

Чертежи печей в гараж. Особенности отопления гаража

Добротный, теплый, капитальный бокс есть не у каждого владельца автотранспорта. Обычно автовладельцы имеют железный бокс. Это самый дешевый, быстрый способ укрыть свой автомобиль от непогоды. Такие постройки защищают только от осадков, ветра. Но с точки зрения удержания тепла, они бесполезны.

Горячий воздух улетучивается моментально из такой конструкции. Как решить проблему? Как сварить печь для гаража? Есть несколько путей. При выборе надо понимать, что отопить жилое и гаражное строение, это не одинаковая задача. Вопрос даже не в изоляции помещения. Согласно законам физики, используя теорию закона квадрата куба, мы понимаем, что на топку маленького бокса, топлива уйдет больше, чем на отопление дома.

К примеру на коттедж в 3 этажа, мы затратим 10 кВт, на согревание бокса у нас уйдет порядка 3 кВт. Если мы хотим получить температуру в боксе 15 градусов, нам требуется котел мощностью 2 кВт. Когда мы хотим держать оптимальную температуру 8 градусов, нам будет хватать мощности 1,3 кВт. Расход топлива на хозяйственное строение получается более чем в 2 раза больше, чем на согревание такой же площади жилых строений.

Нагреть весь бокс, включая стенки и пол — не разрешимая задача. Уйдет слишком много тепло затрат. Не спасет даже утепление. Поскольку тепло будет забираться бетонным полом, и оно будет уходить через бетонную крышу. Разумным вариантом будет прогрев конкретной рабочей зоны. Желательно теплый воздух сосредоточить по центру комнаты. Вокруг этой зоны будет царство холодного воздуха. Вверху, внизу, кругом будет холодно. Это создаст наилучший комфорт для работы.

По центру площадей будет тепло, а расход энергии на отопление заметно упадет. Такой эффект называют теплой шубой. Он возникает благодаря естественной конвекции воздуха. Горячий воздух зажат со всех сторон холодным потоком. Нагретый воздух, стремится вверх, но его не пускает холодный воздух, давящий вниз. Горячие воздушные массы равномерно растекаются по сторонам, немного прогревают стены, спускаются в смотровую яму.

Такой эффект под силу создать генераторам тепла малой мощности, что по деньгам будет весьма экономно. Такие аппараты создают достаточно интенсивный поток теплых воздушных масс, которых достаточно для обогрева мастерской.

С развитием различных технологий, появился такой метод по отоплению хозяйственных построек, как инфракрасные обогреватели. Но у них есть недостаток. Для строений из металла они мало подходят. Металл не отражает данное излучение, и тепло уходит на улицу. Стены из кирпича так же не подойдут для этих целей. Печь для гаража своими руками будет лучшим решением, печь буржуйка своими руками — бюджетное решение. Печи для гаража на дровах автономны, требуют мало места, работают на древесных отходах. Многое можно увидеть на ютуб своими глазами. Мы рассмотрим некоторые варианты.

Универсальная печь для гаража. Буржуйка

Печи буржуйки для гаража завоевали популярность среди автолюбителей благодаря небольшим размерам, простоте и дешевизне эксплуатации и изготовления. Конечно, эту печь можно купить практически в любом специализированном магазине и она будет работать, как часы. Однако ценят автолюбители буржуйку как раз за то, что ее очень просто можно сделать самостоятельно у себя в гараже за несколько вечеров.

Сама печь изготовляется из металла не тоньше 3 мм, так как более тонкий металл может быстро прогореть. Этот вид печи использует для отопления в основном дрова, однако некоторые умельцы приспосабливают ее и для других видов твердого топлива.

Печь на дровах для гаража обладает огромным плюсом – хорошей теплоотдачей, поэтому буржуйки можно ставить на обогрев гаражей любой площади и будьте уверены, печки не подведут. Также этот вид печей не требует изготовления фундамента, что существенно удешевляет стоимость работ.

Буржуйка

Однако дровяные печи для гаража, к которым относится и буржуйка, не идеальны – для поддержания их работы требуется большой запас дров, которые надо где-то складировать. Связано это с тем, что буржуйка не хранит тепло, а сразу его отдает и если престать подбрасывать топливо – воздух начнет быстро остывать. Но народные умельцы находят способы, чтобы печи для гаража на дровах были менее прожорливы и хранили тепло дольше: обмазывают глиной, обкладывают кирпичом, делают сложные дымоходные системы.
