Как установить печь в бане на деревянный пол и защитить деревянные перегородки от высоких температур? Для стальных и чугунных агрегатов применяют экраны таких типов:
- Противопожарные защитят дерево от возгорания, обугливания. Материал монтируется на поверхность стены, в некоторых случаях через термоизоляционные вставки. Выкладывают кирпичное покрытие или облицуют природным камнем, керамической плиткой. Другой вариант – монтаж железного листа на перегородки и потолок. Рекомендуется применять нержавеющую сталь, которая прикрепляется к доскам с проложенной термостойкой прокладкой или сверху слоя можно уложить базальтовый картон.
- Защитные виды предохраняет пользователей от различных ожогов контактного и дистанционного происхождения. В данном варианте производится облицовка самой топки, с обязательным обустройством воздушной прослойки 3-7 см. Толщина отделочного материала составляет полкирпича, но некоторые строители производят кладку используя четвертую часть от целого кирпича. Железный экран при установке печки также прикрепляется на определенном расстоянии от корпуса.
- Напольный тепловой экран, изготовленный из стального полотна, защитит доски расположенные вблизи отопительного устройства. Рекомендуется применять лист размером 70х50 см, крепят его вдоль фасадной части топки, при этом между деревянным полом и металлом прокладывают слой теплоизоляционного стройматериала. Подойдет базальтовый или асбестовый картон.
Помимо защитных качеств экран придаст печному агрегату завершенный внешний вид.
Важно! Противопожарную конструкцию создают из асбестосодержащих панелей или стальных листов. Огнеупорные приспособления в 90 % вариантов делают из кирпича, что не подходит для деревянного напольного покрытия из-за большого веса. Поэтому в таком варианте понадобится снять доски и залить фундаментное основание по размеру, которое равно периметру экрана.
Установка печи в бане из газобетона. Как правильно построить баню из газобетонных блоков своими руками
Основным и самым сложным этапом строительства бани является устройство фундамента и пола, так как они чаще всего взаимосвязаны. Главная задача, которую при этом нужно решить – это организация слива воды в канализационную трубу или бетонную ёмкость, которая находится в толще или внутреннем контуре фундамента. Тут всё зависит от конструктива последнего.
Кладем фундамент и организовываем слив
Вот как всё это организовывается в зависимости от типа фундаментного основания:
| Конструкция фундамента | Организация слива |
| Монолитная плита | Сама плита выполняется поверхностно, в виде монолитной чаши, стенки которой образуют цоколь. Толщины плиты 250 мм для небольшой бани вполне достаточно. Толщина стенок цоколя зависит от толщины кладки, к которой нужно прибавить 10 см. Высоты цоколя 45 см обычно достаточно, чтобы внутри чаши можно было создать уклон путём заливки стяжки с переменной толщиной . Уклон идёт от стенок к центру помещения, в полу которого установлена сливная воронка, соединённая с канализационной трубой. Труба закладывается в фундамент ещё на этапе формирования опалубки и установки арматуры. Важно, чтобы она тоже имела уклон, позволяющей воде уходить в канализацию самотёком. Выше воронки устанавливается деревянный трап, сквозь щели которого и стекает вода. |
| Лента | Когда фундамент ленточный, пол устраивается по грунту, а под ним может располагаться сливная яма с забетонированными стенками. Лента под газобетонные стены всегда должна заглубляться ниже отметки УПГ – так он меньше подвержен сезонным подвижкам. Глубина ямы должна существенно превышать глубину заложения ленты, чтобы вода не подмывала фундамент, если дно просто отсыпано песком и щебнем. Как вариант, дно ямы может быть забетонировано. В этом случае должен быть организован перелив, из которого вода будет уходить в устроенный неподалёку от бани дренажный колодец. Уклон в сторону сливного отверстия здесь формируется при заливке плиты пола . Поверх него так же устанавливается деревянный трап со щелями, через которые при помывке стекает вода. |
| Столбы или сваи с ростверком | На участках с неровным рельефом, высоким уровнем грунтовых вод или слабой структурой грунта, баню может понадобиться поставить на сваи. Чтобы такой фундамент получился жёстким – а это для газобетона очень важно, не стоит применять винтовые сваи, лучше сделать буронабивные. Ростверк тоже должен быть железобетонным. По сути, это та же лента, только приподнятая над землёй. Из-за оторванности от грунта бетонные полы не на что опирать, поэтому приходится сооружать каркасную конструкцию. Для этого между стенками ростверка возводят из кирпичей дополнительные опоры и прокидывают через них лаги. Черновой пол делают из листового материала, опирающегося краями на черепной брус, а пространство между лагами заполняют утеплителем. Лучше всего для этой цели подходит полистирольная крошка, которая имеет малый вес, не увлажняется, не гниёт и не самоуплотняется. |
Установка печи в бане из бревна. Печь в бане: выполняем установку правильно и безопасно
В холодную морозную зиму банные процедуры куда актуальнее, чем летом. Это отличная возможность не только попариться, но и отдохнуть с комфортом в теплом помещении. Для обогрева классической русской бани выбирают каменку на дровах, для современных саун чаще берут электрические.
В любом случае важна правильная установка печи с соблюдением норм противопожарной безопасности. Для этого необходимо заранее выбрать место, определить тип печи, каким сырьем она будет отапливаться, будет ли теплообменник.
Пользователи часто ищут:
- Камни для каменки в баню
- размещение воздуховодов;
- каким материалом защитить стены от нагревания, возгорания.
Согласнорасстояние между металлической печкой, котлом и негорючей стеной (предел огнестойкости от 60 минут) составляет от 38 см.
Но на деле, даже если бани выложены из негорючего кирпича, пенобетонных блоков, их чаще всего отделывают горючей деревянной вагонкой.
При строительстве бани из бревен, бруса стоит соблюдать ряд рекомендаций:
- От перегородки, стенки без каких-либо защитных экранов до горячих поверхностей печи должно быть минимум полметра.
- Стена от пола до уровня 25 см над топочной дверцей, через которую будет выводиться топливный канал, возводится из негорючего сырья. Минимальная толщина стены ‒ 12,5 см.
- Расстояние от негорючего потолка в парной до верхней части печи ‒ от 80 см.
- При отсутствии на потолке огнеупорной защиты дистанция от него до печи должна быть от 1,2 м.
- Удаленность от дверцы топки до противоположной стены помещения ‒ от 1,25 м.
- Между стенкой и передней частью печи с выносной топкой нужно оставить 3 см.

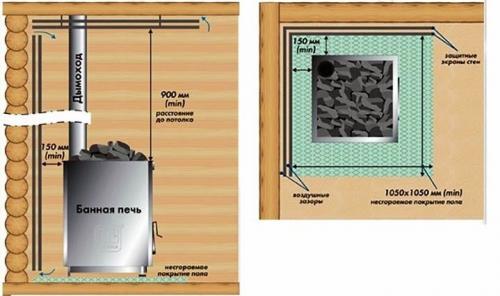

Фото: слева – вид сбоку, справа – сверху.
Установка котла, заводской печки проводиться строго в соответствии с инструкцией, схемой производителя.
Способы установки печи
В классическом варианте принято размещать печь прямо в парной. Но еще ее устанавливают в парной с выносом топки в предбанник или комнату отдыха. В маленьких баньках допустимо топку разместить с уличной стороны.
Разберем каждый из способов подробнее.
В предбаннике, комнате отдыха

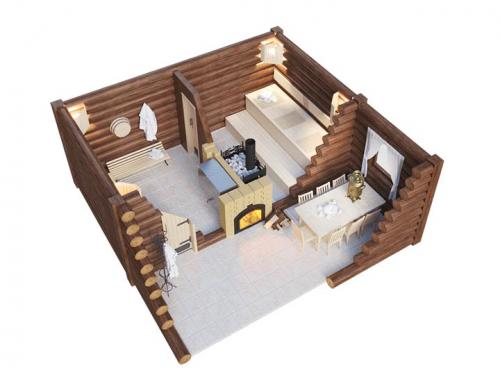

Вынос топочной части в предбанник считается самым безопасным и удобным вариантом установки.
Такое обустройство отопления имеет несколько весомых преимуществ:
- Кислород в парилке не выжигается огнем.
- Больше свободного пространства в парной.
- Проще поддерживать чистоту в комнате, чистить зольник.
- Закидывают дрова в предбаннике. Здесь же нужно располагать и дровницу.
- Нет необходимости отдельно обогревать предбанник, при условии, что печи хватает мощности.
Для этого подходят печи с выступающим топливником, прямоугольной формы.
Монтаж такой конструкции следует планировать на этапе строительства бани, иначе придется ломать часть перегородки между комнатами.

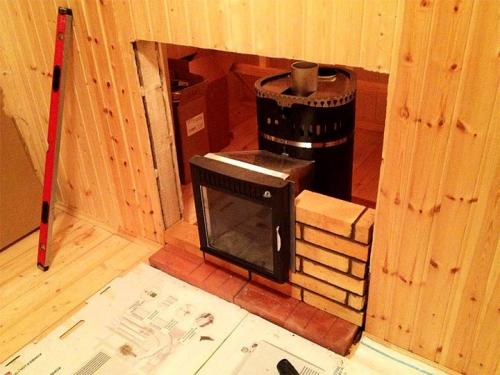

Для этого в стене оставляют отверстие, которое потом обшивают огнеупорными материалами. Печь нужно ставить так, чтобы доступ к топке был снаружи, то есть со стороны предбанника.
В парной
Самый популярный вариант в классической русской бане. Печь целиком размещается в парной. Отсюда же проводится загрузка дров. Поэтому нужно сразу оставить еще немного места под дрова.
Преимущество печи в парной ‒ удобная регулировка тяги открытием/закрытием топочной дверцы. Красиво смотрится устройство с дверцей из закаленного стекла, через которое будет видно огонь.
Минусы такого расположения:
- Сложнее следить за чистотой вблизи печи.
- В маленькой парной кислород будет быстро выжигаться пламенем.
Расположение печи нужно спланировать заранее, чтобы отдыхающие не соприкасались с раскаленной поверхностью.

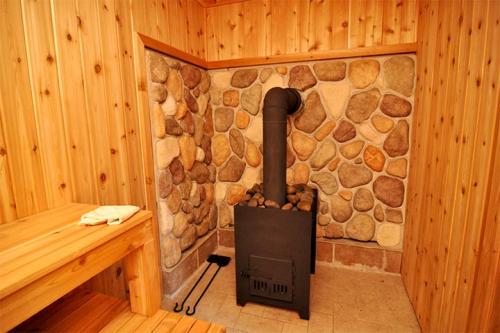

Ставить лучше печку в углу, чтобы, поливая камни водой, никто не обжегся горячим паром. Обязательно нужно, чтобы расстояние от печи до полок соответствовало действующим нормам и правилам пожарной безопасности.

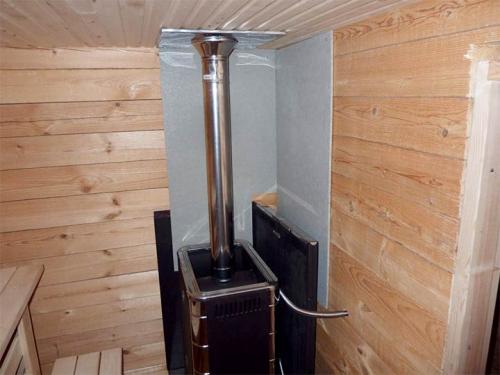

Печь установить будет проще, если придерживаться руководства производителя. Для защиты стен от возгорания следует обустраивать огнеупорный фартук.
Для хорошего воздухообмена в помещении нужнов полу. Выше не стоит ‒ жар будет уходить из помещения.

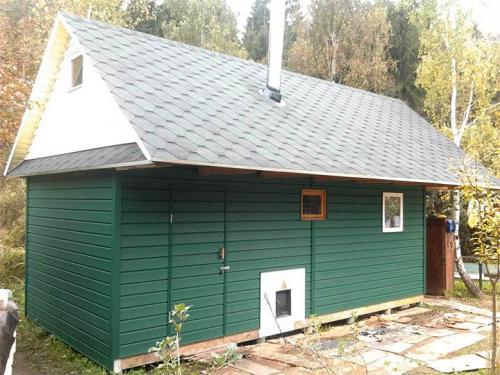

С выходом на улицу
Минус такого решения ‒ неудобство контроля заполненности печи дровами, углем и поддержания необходимой температуры.
