Мангал с печкой под казан изготавливают из разных материалов, но самый популярный — металл. С помощью такой конструкции можно готовить два блюда одновременно. Сделать мангал можно своими руками, руководствуясь пошаговой инструкцией в этой статье.

Фото разнообразных изделий

Перед тем как мы приступим, предлагаю посмотреть фотографии изделий, которые можно изготовить. Нет предела фантазии авторов: можно сделать самые разнообразные конструкции на любой вкус и сложность. Прикиньте свои силы и реальные потребности, только после этого стоит закупать материал.

Инструкция по изготовлению

Наш мангал с печкой для казана будет относительно простым. При желании опытные мастера смогут самостоятельно украсить его дополнительными “фишками” и даже сделать мангалу крышу . Либо все-таки обратиться к профессионалам и заказать мангал на заказ .

Приступим. Нам понадобится лист металла толщиной 2 мм.

Размеры указаны на картинке ниже.

Приступим к разметке заготовки по ним.

Вырежем болгаркой одну из стенок.

Используем эту деталь как лекало, которое остаётся только обвести маркером.

Вырежем ещё две детали.

Для соблюдения строгих углов — угольник в помощь.

Теперь можно сваривать вырезанные элементы. По ходу процесса изготовления вырезать квадрат, приварить с правой стороны.

Разметим ещё один квадрат в виде арки, вырежем, приварим.

Два подрезанных уголка и деталь, которая будет выполнять роль дверцы.

Дверка выглядит так:

Необходимо вырезать отверстия по кругу.

Далее режем болгаркой.

Должно получиться обычное отверстие.

Отрезок трубы с регулировкой горения в виде заслонки не будет лишним дополнением к этой конструкции.

Приваренная:

Мнение эксперта

Алексей Гаврилов

Специалист по кухне барбекю и оборудованию

«Зуб», или пластина-отбойник для пламени — неотъемлемая часть данной печи. При его отсутствии пламя будет улетать в трубу.

Перейдем к дверце. Приварим петли, предварительно сделав лишь один надрез и только после вырезая остальные линии.

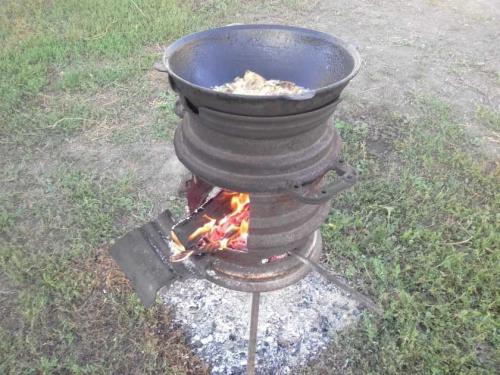

Печь для казана из автомобильных дисков. Пошаговый алгоритм

Первое, что понадобится для строительства, это пара классических штампованных автомобильных дисков из прочного металла. Размеры дисков следует подбирать под свой казан, может быть подойдет 13 вариант, а может 15, хотя очень крупная конструкция не нужна.

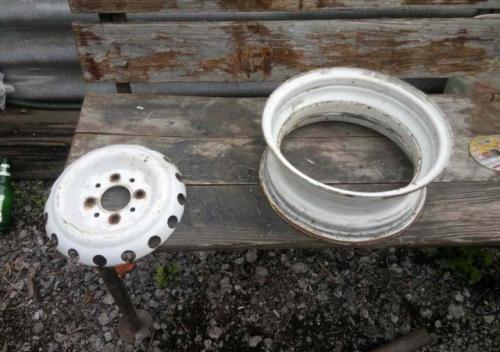

Два штампованных диска белого цвета

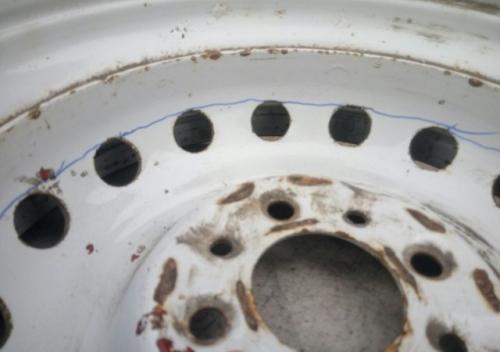

На одном из дисков размечаем линию отреза, в аккурат выше круглых отверстий, и срезаем этот круг с помощью сварочного аппарата.

Размечаем линию отреза

Отрезанный круг отлично сгодится как крышка, на которую можно будет поставить кастрюли или чайник, поэтому не спешите ее выбрасывать.

Деталь вырезана

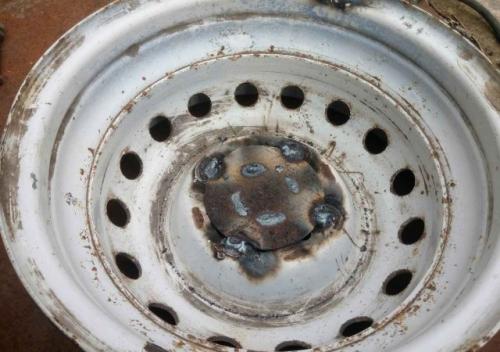

На втором диске необходимо заварить главное центральное отверстие, для чего потребуется небольшой кусок толстого металла.

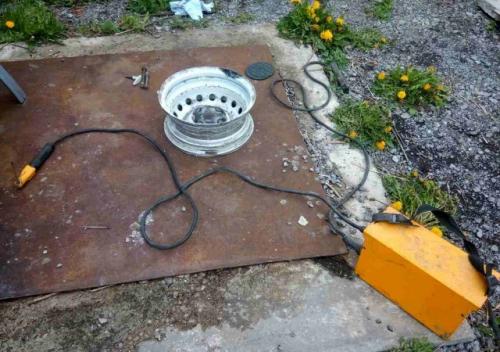

Готовим сварочный аппарат

Проводим сварочные работы

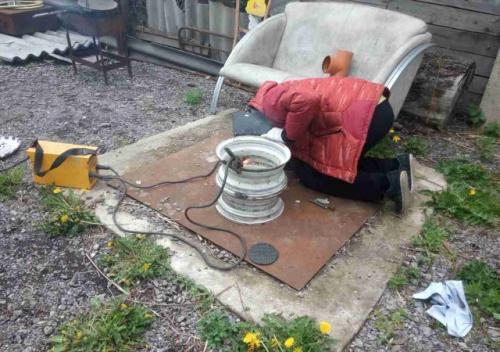

Затем два диска ставятся друг на друга и при помощи все того же сварочного аппарата соединяются в единую конструкцию.

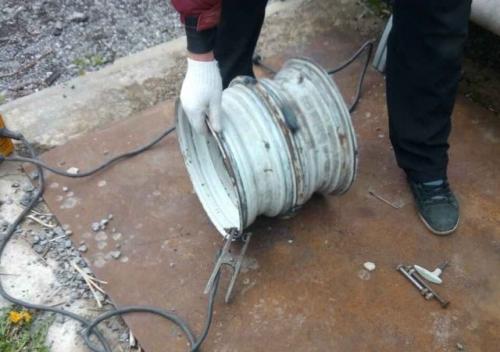

Процесс выполнения сварки по кругу

Сварка со всех сторон

Получается внушительный шов, который крепко соединяет два диска. Чтобы сделать его более презентабельным, можно доработать его болгаркой, срезая сильно выступающие элементы и обтачивая края.

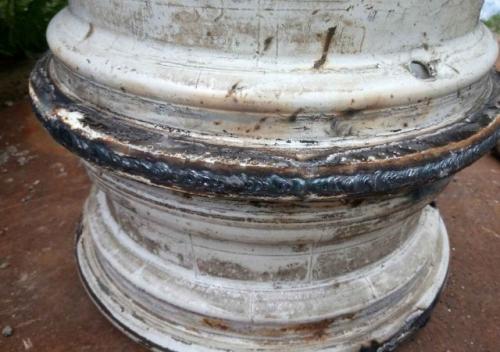

Сварной шов

Чтобы конструкция устойчиво стояла на необходимом уровне, понадобятся ножки. Ножки можно намертво приварить к мангалу, если вы готовите дачный вариант, а можно сделать конструкцию разъемной. Во втором случае приспособление будет мобильным, его без труда можно будет возить в багажнике машины и при необходимости собирать. В качестве креплений для ножек могут выступить небольшие куски профиля, большего по сечению, чем сами ножки. Эти три детали следует приварить к мангалу с трех сторон (в данном случае изготавливается тренога).

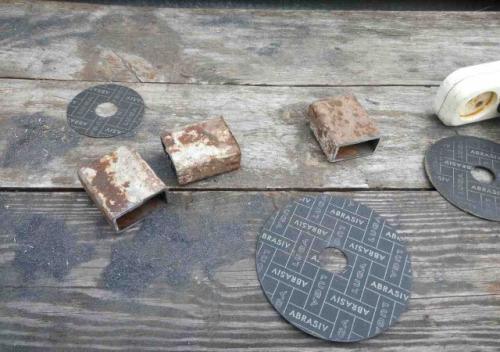

Детали для ножек

Здесь не нужны точные расчеты, вполне достаточно примерно прикинуть равные расстояния и приварить нужные детали ко дну мангала из дисков под одинаковым углом.

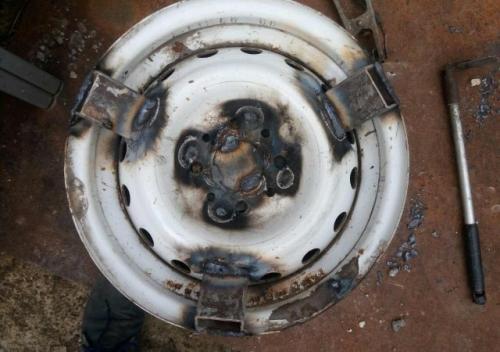

Фиксаторы ножек приварены

Ножки так же вырезаем из металла, в частности используем прямоугольный профиль.

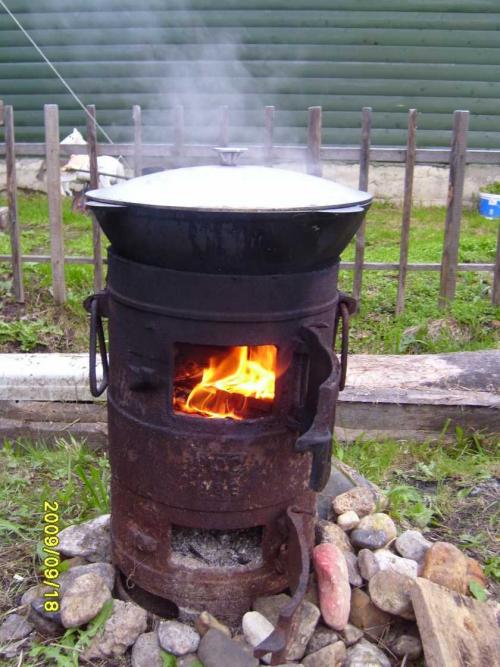

Печь для казана своими руками: 155 фото с описанием постройки простых и эффективных печей

Кулинарные изыски, приготовленные в казане, требует наличия специальной печи, иначе не удастся попробовать настоящих блюд из казана. Это позволяет готовить действительно превосходные, очень вкусные блюда. Можно выполнить печь под казан своими руками и смело готовить кулинарные шедевры.

В продаже можно найти переносные варианты печей под котелок. Основываясь на них, можно создать что-то свое, уникальное и неповторимое. Главное, чтобы новая конструкция полностью была удобной для поставленных целей использования.

Особенности

Какая должна быть печь для казана? Сразу стоит отметить, что она не отличается сложностью конструкции и соорудить ее можно собственными усилиями, при наличии желания и некоторых навыков работы с инструментом.

Внешне печь напоминает мангал, но который выполнен круглым, ведь и казан имеет подобную форму. Традиционно казан применяется при приготовлении пищи на открытом огне. Именно поэтому при проектировании печки необходимо учитывать эту особенность.

Оптимальным вариантом будет конструкция, в которой предусмотрены съемные ножки. Очень важно, чтобы конструкция была мобильной, ведь в таком случае ее можно будет взять с собой, выезжая на природу или перемещать по участку, складывать в гараж или сарай на хранение.

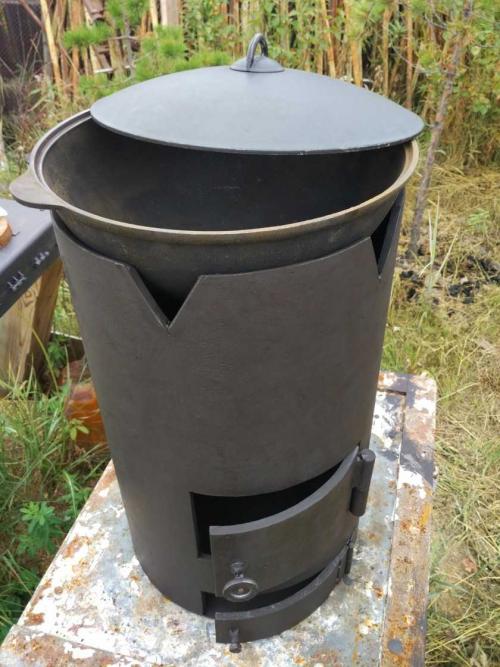

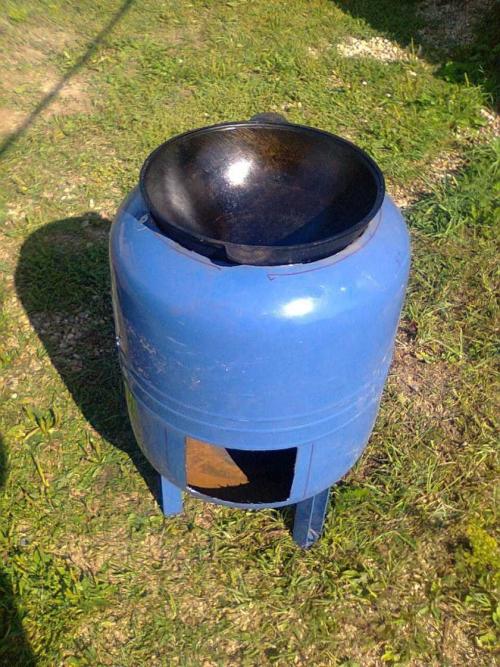

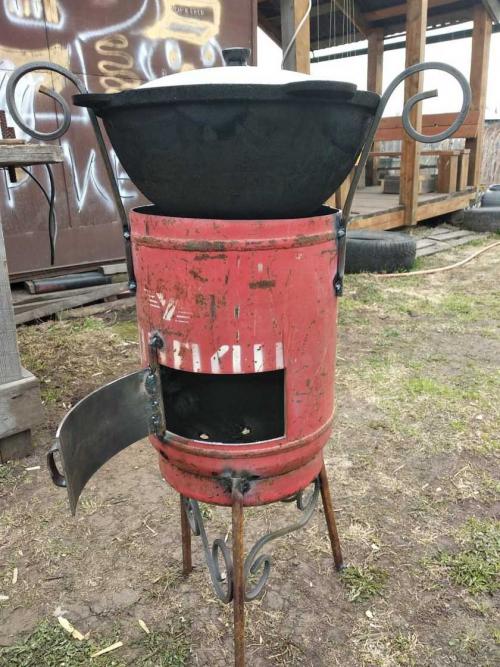

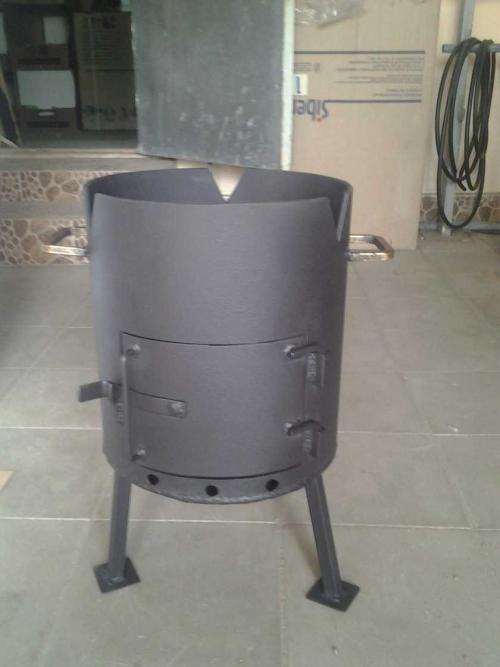

Печь, предназначенная для приготовления кулинарных изысков в казане со стороны, напоминает цилиндр. В качестве опоры для основы должны быть массивные ножки, чтобы они могли выдержать массу казанка с едой в нем.

В нижней части цилиндра выполняется дно, тогда как верхняя часть обязательно остается открытой. Ведь как уже было отмечено, кулинарные шедевры в казане готовятся только лишь на открытом пламени. Некоторые решают доукомплектовать конструкцию печи дымоходом, но это не обязательное условие.

При приготовлении еды на такой печи происходит экономное расходование тепловой энергии, ведь пламя надежно защищено от ветра. В такой печи прогрев котла происходит в разы скорее, нежели на открытом костре.

Виды печей

Прежде чем приступить к изготовлению подставки под казан своими руками стоит ознакомиться с возможными вариантами. Они бывают различными в зависимости от разных характеристик.

В зависимости от подходящего варианта можно будет определиться, какая печь необходима и тогда уже можно будет приступить к ее изготовлению.

Из чего изготовлены?

В зависимости от того какой материал применяется при изготовлении конструкции можно выделить следующие варианты:

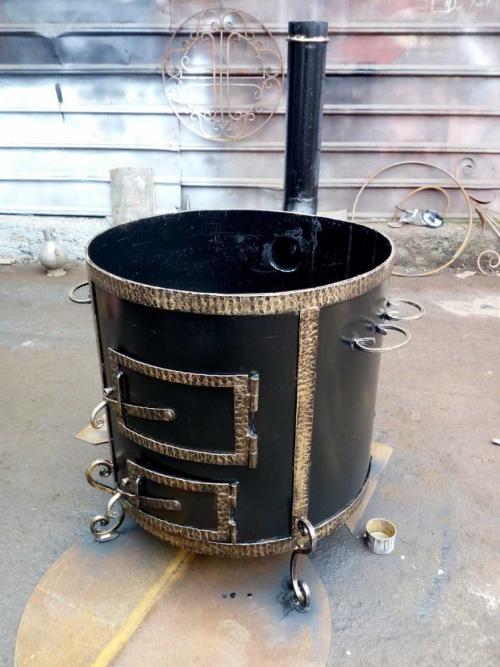

• Металлические. Они могут быть как фабричного производства, так и самодельные.

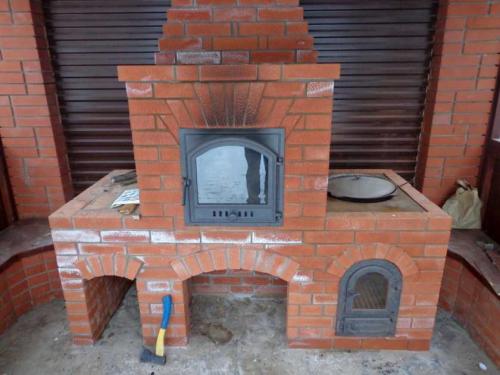

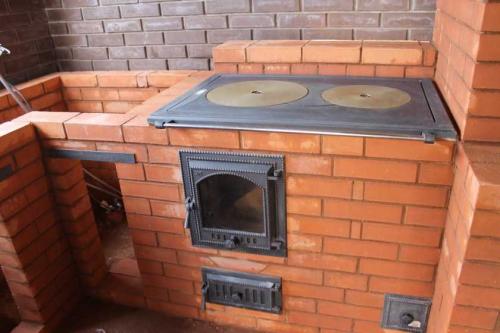

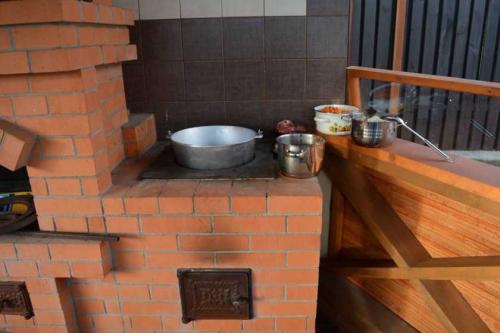

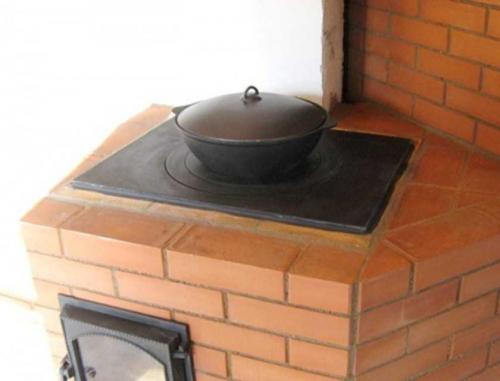

• Стационарные кирпичные конструкции. Они бывают разного типа в зависимости от способа установки казанка, это классический и модифицированный вариант.

Для кого-то первый вариант самый лучший, для кого-то же именно кирпичные варианты идеальны.

Классификация по способу приготовления пищи

Есть определенная классификация печей в зависимости от доступного варианта приготовления еды на них:

• Специализированные. Они подходят только лишь для использования казанка.

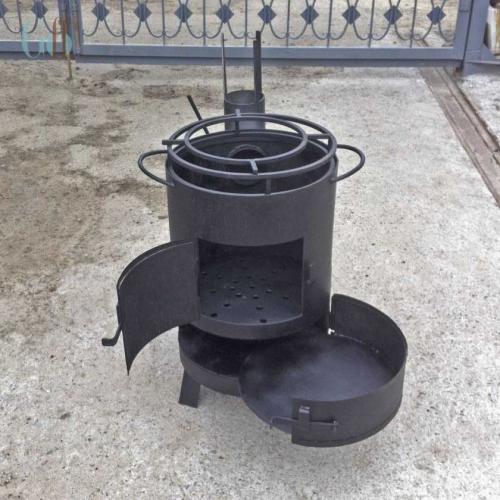

• Универсальные. Они являются многофункциональными и могут быть использованы при приготовлении еды в казанках и при использовании других приспособлений, к примеру, решеток, переносных коптилен и прочее.

Выбор конкретной конструкции определяется не только личными предпочтениями, но также и предполагаемыми особенностями приготовления пищи.

Вариант из трубы и дисков

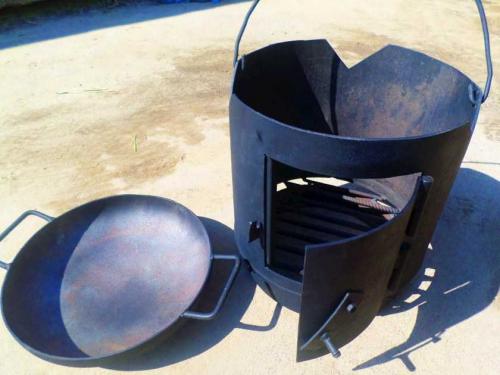

Если планируется использовать печь на природе, тогда очень важно, чтобы она была не особо тяжелой и компактной. Этот вариант вполне подойдет для данных целей, так как материалы, собранные в единую конструкцию, не дадут ей большого веса, что очень удобно.

Особенности изготовления

Конструкция, выполненная из трубы довольно несложная. Для изготовления потребуется труба в диаметре около трехсот миллиметров, при этом толщина стенки должна быть не менее трех миллиметров.

Также необходимо подобрать листовой метал толщиной три миллиметра и потребуется полоса шириной около двадцати сантиметров. Для создания корпуса печки можно использовать даже старый баллон подходящего размера из под пропана.

Источник: https://bannye-pechi.postroivsesam.info/novosti/pechka-dlya-kazana-iz-avtomobilnyh-diskov-pechka-dlya-kazana

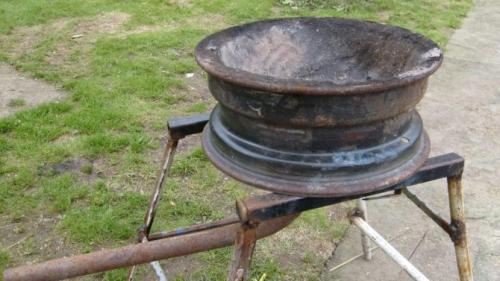

Печь из автомобильных дисков. Чем хороша печь из колесных дисков

Небольшая печь из дисковПечь из колесных дисков выгодна тем, что материал для ее изготовления легко найти. Диски автомобиля выполняются из специальных сталей большой толщины, мало подверженных коррозии. Толщина металла имеет важную роль в работе любой печи. Повышенная толщина материала не дает деформироваться конструкции под воздействием высоких температур. Печь из автомобильных дисков работает на любом твердом топливе, даже на угле, имеющем очень высокую температуру сгорания. Толстый металл лучше аккумулирует тепло, хотя и уступает по инертности чугуну, остывает несколько быстрее.

Диски имеют особую конструкцию – торцевую часть с отверстиями. Этот конструктивный элемент пригоден для организации комфорки, снижает скорость уноса тепла, применяется для изготовления самодельной колосниковой решетки. Внешний обод диска выполнен с нелинейной поверхностью – это способствует увеличению площади теплоотдачи, оптимизирует движение дымовых газов при использовании для сооружения дымового канала. В отличие от чугунных печей стальная печь из дисков обладает высочайшей ударной прочностью, не боится попадания воды на раскаленные поверхности.

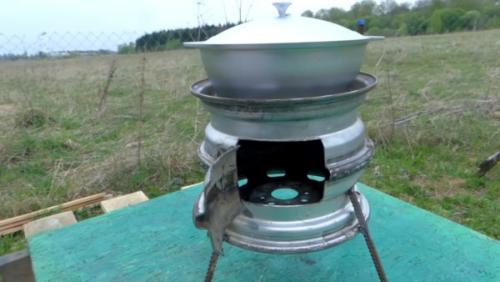

Печь для казана из автомобильных дисков своими руками. Печь под казан из автомобильных дисков

Будем делать классную самоделку своими руками, которая пригодится каждому дачнику. Ведь когда у тебя есть такой аппарат, твой уровень состояния души зашкаливает. Особенностью данной конструкции является то, что эта кустарная печь будет состоять из автомобильных старых дисков 13 радиуса. Таких нужно две штуки.

Пошаговое руководство по изготовлению печи из дисков машин

Товары для изобретателей

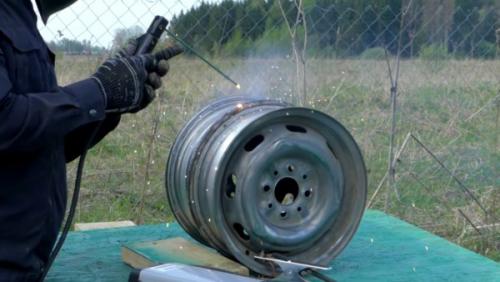

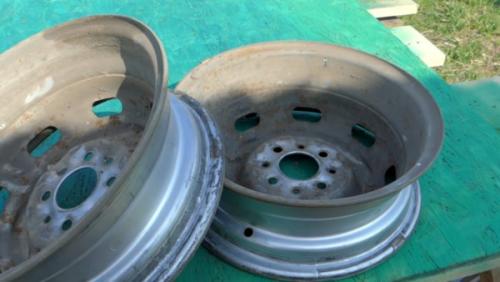

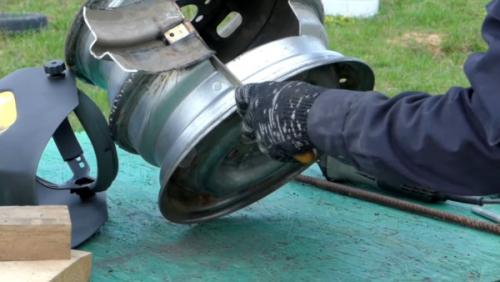

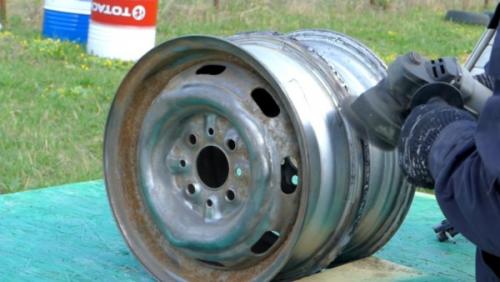

Первой задачей все почистить и избавиться от грязи, чтобы это выглядело все достойно. Зачистив две заготовки, ставим друг на друга. Включаем сварочный аппарат и делаем шов по всему кругу, то есть делаем единую конструкцию.

Электроника для самоделок в

Не снимая маску берем в руки молоток и отбиваем шлак. Ведь надо проверить свой божественный сварочный шов. Обязательно пройдемся металлической щеткой, чтобы все было четко.

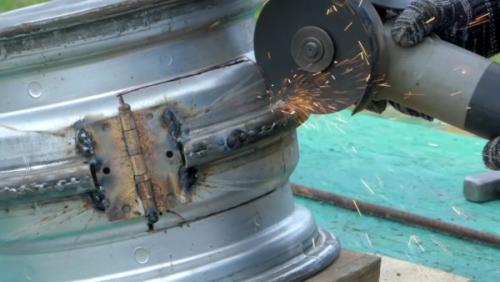

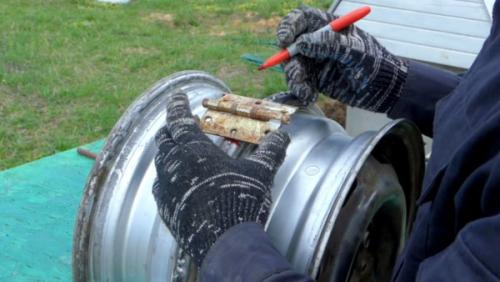

Прежде, чем перейти к дальнейшим процедурам, надо пораскинуть мозгами и понять, как лучше поставить петлю для дверцы. Делаем небольшую разметку. Вырезаем отверстие. Петля хорошо садится размечаем дверцу. Размеры уже на глаз, как удобно, и делаем разрез, но не полностью. Вырезать будем полностью, когда приварим петлю. Не забываем пройтись напильником, чтобы не было заусенцев. Получилось четко и дверца, которая не люфтит и держится на своем месте.

Теперь нужно делать разметку под казан. Но накрыв крышкой понял, что вырезай, хоть все полностью. Так и сделал. Максимально близко спилил болгаркой и сделал посадочное гнездо. Черная дыра готова.

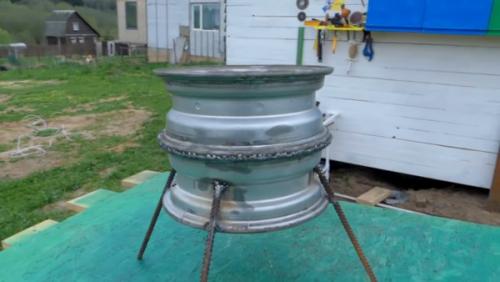

Ножки планируется сделать и старых кусков арматуры. Длина каждой ножки по 30 сантиметров. Накидав примерную разметку, стал закреплять при помощи сварки на свои места.
Можно еще добавить пару ручек по бокам, но она стоит на одном месте стационарно, поэтому не стал.

Печь для казана из дисков с трубой. Пошаговый процесс изготовления

Предлагаю несколько этапов, которые я последовательно выполнял для изготовления самодельной уличной печи для казана из дисков на 13 своими руками. Следите за каждым шагом внимательно, так как есть риск упустить важные мелочи.

Подготовка металлического каркаса

Для того, чтобы соорудить основание для печки, мне пригодились электроды и сварочный аппарат. Но, на этом этапе важно убедиться, что стрежни электродов не отсыревшие, иначе сварить конструкцию будет проблематично. Алгоритм был таковым:

1. Я взял два диска на 13, из одного вырезал сердцевину болгаркой.
2. Хорошо зачистил оба предмета от заусениц, удалил пыль и лишний мусор.
3. Затем на бетонную площадку поставил первый диск вниз серединой, а сверху второй (сквозной).
4. Сварил эти две детали между собой. Советую при варке следить, чтобы шов был равномерным без отверстий. Также такие у меня присутствовали в боковой части дисков, их тоже заварил.
5. Далее выбрал прямоугольную часть на подготовленном каркасе так, чтобы захватывался и нижний и верхний диск. Сделал отметку белым скотчем. Приблизительные размеры 20х15 см.
6. Следующим шагом взял болгарку и вырезал эту часть, затем взял металлические пластинки (их толщина примерно 3-4 мм), нарезал в соответствии с размерами сторон дверки.
7. Максимально подогнал пластинки по размеру и сварил сварочным аппаратом рамочку. Следом приварил ее к отверстию, которое предназначено для дверцы.

Далее с внутренней стороны просто срезал лишние части рамки и тщательно зачистил все угловые детали, а также сварочные швы, чтобы они были гладкими и не цеплялись.

Источник youtube.com

Изготовление дверцы

Для производства дверцы мне понадобились два маленьких навеса (их можете изготовить самостоятельно из металлических пластин), опять же, сварочный аппарат и две пластинки длиной, равной длине рамки. Весь процесс состоял у меня из следующих шагов:

• Я взял две пластинки и убедился, что они подходят по размеру. Если у вас имеются некоторые погрешности, убирайте их сразу с помощью болгарки.
• Следом сварил между собой эти детали, ликвидировал отверстия, чтобы в дальнейшем они не создавали дополнительную ненужную тягу в топку.
• Далее приварил две петельки и зачистил саму дверцу с помощью шлифовочного круга. Можно использовать грубую наждачную бумагу или наждачный станок.
• Взял пластинку из металла немного меньшую по толщине, края немного округлил, чтобы не царапались и хорошо зачистил поверхности со всех сторон.
• На самой дверце отмерил центр, а следом прикрутил пластинку с помощью толстого огнеустойчивого болтика.
• После я вырезал еще небольшой фрагмент из пластинки размером 5х7 см и приварил его с торцевой левой стороны рамки, на которую закрепилась дверца. Этот элемент будет удерживать засов.
• Болгаркой разрезал вторую короткую пластинку так, чтобы засов фиксировался в ней. Следом приварили длинный толстый болт, который сыграет роль рукояти и надел на него деревянный цилиндр на всю длину так, чтобы он не соприкасался с самой створкой. Иначе будет обгорать.
