Все теплообменники в первую очередь делятся на две основные группы:

  • внутренние, или встроенные . Располагаются над топкой или сбоку от нее, рядом с каменкой. Требуют большого расхода топлива из-за необходимости одновременного нагрева камней и воды;
  • внешние (самоварного типа) . Размещаются на первой секции дымовой трубы (металлической). Это самый удачный и экономный вариант конструкции, так как нижний сегмент дымохода нагревается весьма сильно, но это тепло используется неэффективно.

Кроме этого, теплообменники различаются по типу контактного элемента. Здесь могут быть разные варианты:

  • змеевик , установленный в емкости с водой и подключенный к подобному элементу в корпусе печи;
  • конструкция типа «труба в трубе» , где по внутренней трубе протекает горячая вода из печи, а по внешней — вода для бани;
  • проточный экономайзер , установленный на дымоход.

Существуют также комбинированные модели теплообменников, одновременно работающие в двух или трех вариантах конструкции. Поскольку они не мешают друг другу, а нагревать приходится сравнительно небольших объемы воды, комбинированные теплообменники позволяют получить максимальную эффективность работы.

Теплообменник для бани

Кроме этого, есть теплообменники открытого типа . Они обладают несколько упрощенной конструкцией — в корпус печи встраивают небольшой резервуар (не более 5 л), из которого выводятся два патрубка. Горячая вода выводится из бака и поступает напрямую во внешнюю емкость (в нижнюю ее часть, где вода более холодная и нуждается в подогреве). Второй патрубок подключают к верхней части, откуда вода выводится обратно в бачок, встроенный в корпус печи.

Теплообменник для открытого огня

Мнение эксперта

Ловкачев Борис Петрович

Банных дел мастер знающий всё о парении

Такая схема обеспечивает активное перемещение воды за счет естественной конвекции жидкости. Кроме этого, во внешней емкости происходит перемешивание воды, не позволяющее ей расслоиться на уровни с разной температурой.

Воздушный теплообменник на трубу дымохода. Воздушные теплообменники

С помощью воздушного теплообменника можно обогревать часть помещений

В работе используется принцип конвекции.

Существует несколько разновидностей аппаратов.

  • Поток продуктов сгорания разделяется и поднимается по нескольким трубкам. Большая площадь поверхности ускоряет теплообменные процессы.
  • К главному каналу приварены несколько трубок. За счёт конвекции воздух в помещении проходит сквозь теплообменник, нагреваясь, поднимается по трубкам.
  • Вокруг основной установлена труба большего диаметра, к которой крепят подводящий и выходной каналы. С помощью устройства можно обогревать помещения, находящиеся по соседству с тем, где расположена печь.
  • К центральной трубе приварены металлические рёбра, образующие каналы. Таким способом повышают площадь, участвующую в теплообмене и ускоряющую конвекцию.
  • Вариант «колпаковой» печи. Горячие газы поднимаются по теплообменнику и нагревают воздух. Охлаждаясь, пары опускаются вниз колпака и отводятся в атмосферу.

Изготовленные промышленным способом воздушные теплообменники легко приобрести в специализированных торговых точках. Изделия выпускают со стандартными посадочными диаметрами. Устанавливают такие аппараты вместо одной секции дымохода.

Воздушный теплообменник устанавливают вместо одной секции дымохода или вокруг трубы

Если вытяжная труба изготовлена по нестандартным размерам, теплообменник на дымоход можно легко изготовить самостоятельно. Работа по силам любому домашнему мастеру.

Цена заводских приспособлений высока — это второй довод в пользу самостоятельного изготовления теплообменника.

Для работы понадобятся инструменты:

  • сварочный аппарат и защитная маска:
  • углошлифовальная машинка (болгарка) с отрезными и зачистными кругами;
  • дрель с набором свёрл и коронок для металла;
  • рулетка, линейка, средства защиты (перчатки, очки).

В зависимости от выбранной конструкции подбирают из имеющихся запасов или приобретают металлические полосы или уголки, пластины стали.

Для работы нежелательно использовать оцинкованную сталь. При нагревании до высоких температур в воздух выделяется вредные соединения цинка.

Простые самодельные конструкции

Самым простым и доступным вариантом воздушного теплообменника на дымоход являются приваренные к основной трубе рёбра. Работа займёт не больше часа.

В качестве материала подойдут:

  • отрезки уголка или пластины из металла;
  • профильная или круглая труба.

В самодельных устройствах качество сварки должно быть высоким, чтобы не просачивался угарный газ

Весь процесс заключается в нарезании одинаковых по длине деталей и приваривании их к трубе дымохода.

Теплообменник не должен «забирать» всё неиспользуемое тепло — в недостаточно горячей трубе образуется конденсат, нагар, а тяга снижается.

Ограничивает использование самодельных моделей малопривлекательный внешний вид. Если дизайнерские решения не требуются (гараж, мастерская, баня) модели успешно справляются с поставленной задачей.

Для более сложных вариантов, когда поток газов разделяется на несколько трубок, необходимо иметь профессиональные навыки сварщика — утечка угарного газа через непроваренные места смертельно опасна, дым не позволит с комфортом находиться в помещении.

В случаях, когда требуются аккуратные и красивые конструкции, лучше обратиться в торговые организации и приобрести готовое изделие.

Для изготовления никелированных деталей или теплообменников из нержавейки понадобится дорогостоящий материал, навыки работы и специальное оборудование для точечной сварки.

Теплообменник на трубу для отопления. Змеевик на дымоход своими руками

Теплообменник из трубы обычно устанавливают на дымоход металлической печи, установленной в гараже или мастерской, для получения теплой воды или отопления. Возможна также установка змеевика на банную печь.

Необходимые материалы:

  • труба из меди, алюминия или стали — около 3 метров;
  • гибкая подводка для ГВС диаметром ¾ дюйма — 2 штуки необходимой длины;
  • накопительный бак, оснащенный поплавковым краном для подачи воды и сливным краном для ее потребления;
  • шаровый вентиль для слива системы.

Последовательность выполнения работ:

  1. Самое сложное при выполнении такого теплообменника — согнуть трубу в виде спирали, не уменьшив ее сечения. Медные трубы диаметром меньше 28 мм можно согнуть с помощью трубогиба без нагрева. Стальные и алюминиевые, а также трубы большего диаметра перед формовкой необходимо разогреть паяльной лампой.
  2. Также можно использовать такой способ: трубу заполняют сухим песком и плотно затыкают ее концы деревянными заглушками. Гнут трубу по шаблону — трубе, имеющей диаметр дымохода, после чего убирают заглушки и высыпают песок, трубу промывают под большим напором воды.
  3. На концах трубы нарезают резьбу и устанавливают переходники для подключения к системе.
  4. Трубу устанавливают на дымоход. Для улучшения теплопередачи можно произвести пайку змеевика на дымовую трубу оловом, предварительно обезжирив места пайки и удалив окислы ортофосфорной кислотой.
  5. Бак вешают на стену или устанавливают на опору выше уровня размещения змеевика. Подключают нагреватель к бачку с помощью гибких шлангов. В нижней точке системы устанавливают сливной кран.

Теплообменник на трубу своими руками. Воздушный теплообменник

Подобная конструкция, которая устанавливается на дымоход теплогенерирующего устройства, как правило, состоит из металлического корпуса, в котором смонтировано несколько входных и выходных патрубков. Принцип действия данного вида теплообменника довольно прост.

Теплообменник на трубу дымохода в баню. Разновидности, подходящие для банной печи

Снизу, по принципу конвекции, холодный воздух, поступая в патрубки, после нагрева выходит из верхней части теплообменника непосредственно в отапливаемое помещение. Такой принцип действия дает возможность значительно увеличить эффективность теплогенерирующего устройства и в 2-3 раза уменьшить расход топлива.

Самостоятельно изготовить теплообменник на дымоход довольно просто, имея сварочный аппарат, болгарку, металлических труб различного диаметра, желания и умения обращаться с инструментом.

Теплообменник на трубу дымохода в баню. Разновидности, подходящие для банной печи 01

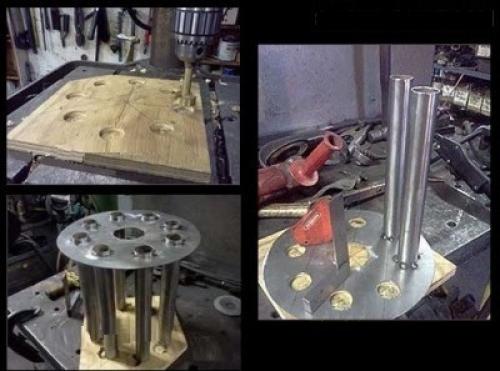

Материал:

  • лист металла 350х350х1 мм;
  • труба с диаметром в дюйм с четвертью и длиной 2,4 м;
  • отрезок трубы с диаметром 50 мм;
  • металлическая емкость или 20 л ведро от машинного масла.

Изготовление:

  1. создать торцевые детали, для чего нужно из листа металла вырезать окружности. Необходимо чтобы диаметр заглушек соответствовал диаметру емкости приготовленной заранее;
  2. посередине заглушки вырезается отверстие под 60 миллиметровую центральную трубу;
  3. разметить и вырезать по краям окружности отверстия под трубу в дюйм с четвертью;
  4. таких окружностей должно быть две;
  5. трубу диаметром1¼ болгаркой разрезать на 8 равных патрубков длиной примерно по 30 см;
  6. к центральному отверстию заглушек приварить 300 мм отрезок трубы диаметром 60 мм;
  7. по окружности приварить 8 отрезков 1¼трубы;

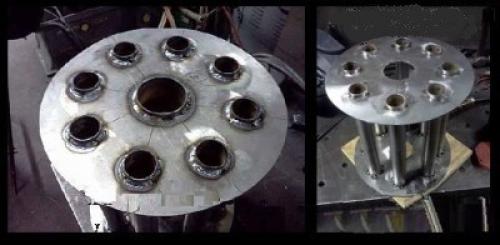

Должна выйти подобная конструкция

Теплообменник на трубу дымохода в баню. Разновидности, подходящие для банной печи 02

Далее понадобится сделать из приготовленной емкости корпус теплообменника. Для этого потребуется:

  1. дно емкости срезать при помощи отрезной машинки;
  2. по центру с боков корпуса сделать отверстие по диаметру дымоходной трубы;
  3. к боковым отверстиям корпуса необходимо приварить патрубки соответствующего диаметра;
  4. подготовленный сердечник вставить в корпус и сваркой скрепить его с кожухом. Готовую конструкцию необходимо окрасить термостойкой краской.

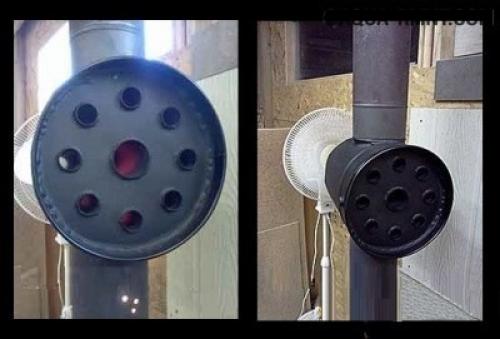

Теперь нужно установить теплообменник на трубу дымохода и наслаждаться теплом.

Теплообменник на трубу дымохода в баню. Разновидности, подходящие для банной печи 03

Водяной теплообменник на дымоход. Водяной теплообменник замкнутого типа

Принцип действия всех замкнутых систем отопления построен на элементарных законах физики – при нагревании, плотность воды уменьшается и подталкиваема снизу более холодной, она начинает подниматься по трубе, попадая в расширительный бак, и уже из него по всему контуру возвращается к нагревателю.

В данном случае, в качестве нагревателя выступает дымоход, который своей энергией толкает воду по контуру системы отопления.

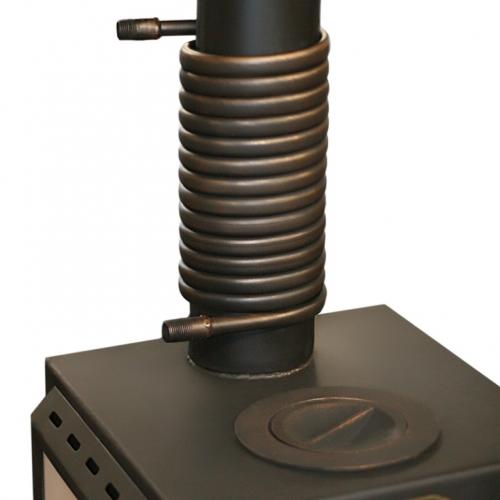

Самодельный змеевик

Теплообменник на трубу дымохода в баню. Разновидности, подходящие для банной печи 04

Конструкция, изображённая на фото, является самым распространённым и простым способом использования тепла от дымохода. Верхний край трубки соединяется с расширительным баком, а нижний с контуром отопления.

Совет! лучше всего для змеевика подойдёт медная трубка. Она легко накручивается на дымоход и имеет высокий коэффициент теплопроводимости.

Чаще всего такую систему используют в качестве вспомогательной. С её помощью можно обогревать небольшие помещения, в которых ранее не предусматривалось отопление, но не более того. Выступать в роли основного отопления она не сможет, так как в её устройстве есть несколько значительных недостатков:

  • Температура на поверхности дымохода – величина непостоянная и сложноконтролируемая, как следствие, невозможно регулировать степень нагрева теплоносителя.
  • Из-за непостоянства температуры, очень сложно рассчитать оптимальную длину змеевика. Если он будет слишком коротким, вода начнёт закипать и разорвёт трубку, а если слишком длинный, теплоноситель вообще не прогреется до нужной температуры.
  • Воду из расширительного бака нельзя использовать для душа или в других целях, и дело не только в нерегулируемом нагреве. При заполнении бака холодной водой, она через змеевик начнёт охлаждать дымоход, в результате чего образуется конденсат и ускоряется процесс образования нагара на внутренних стенках.
  • Температуры, до которой нагревается дымоход, недостаточно для прогрева длинного контура. При обычном отоплении, вода, проходя по системе, теряет всего 25 градусов, чтобы сохранить этот показатель в данной ситуации, вся система должна быть небольших размеров.
Важно! Некоторым «народным умельцам приходит в голову мысль о том, что теплообменник в дымоходе будет значительно эффективнее, ведь температура там выше. Делать этого ни в коем случае нельзя, посторонние предметы внутри трубы препятствуют свободному прохождению газов, в результате чего они могут пойти в помещение.

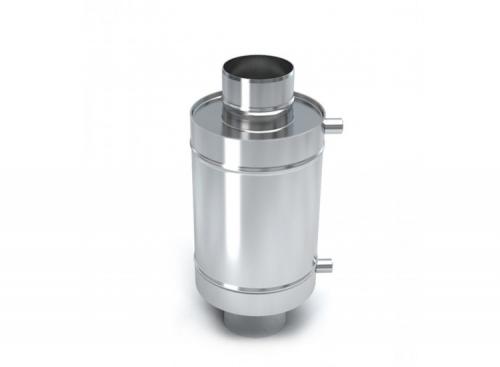

Регистровый теплообменник

Теплообменник на трубу дымохода в баню. Разновидности, подходящие для банной печи 05

Чтобы избежать проблем с самодельными устройствами, можно приобрести регистр теплообменник на дымоходную трубу . Конечно, цена такого приспособления будет выше, чем у сделанного своими руками. Но и качественные характеристики не идут ни в какое сравнение.

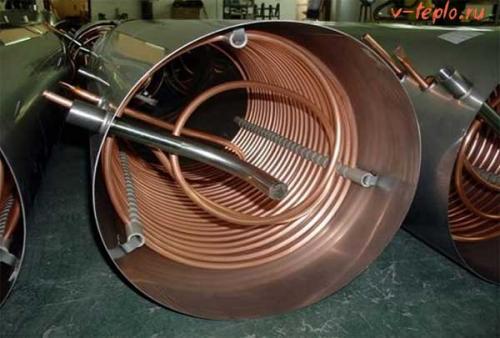

Принцип работы такого устройства, идентичен описанному выше, с той лишь разницей, что тут уже произведены все расчёты, уберегающие устройство от закипания. К сожалению, контроля за нагревом тут тоже нет, но зато есть несколько существенных плюсов в сравнении с «самоделкой»:

  • Внешний кожух сохраняет тепло внутри, позволяя змеевику прогреваться даже при невысокой температуре дымохода;
  • Медные трубки не вступают в плотный контакт с нагревающейся поверхностью, это защищает устройство от возможного закипания.

Теплообменник на трубу дымохода в баню. Разновидности, подходящие для банной печи 06

Важно! К каждому заводскому теплообменнику прилагается подробная инструкция по его установке. Чтобы добиться максимальной производительности и не столкнуться с непредвиденными проблемами, необходимо её внимательно изучить и следовать всем рекомендациям производителя.
