Кирпичная печь для гаража своими руками. Печь для гаража своими руками: самодельные варианты и фабричные модели для гаражей различных размеров (135 фото и видео)
Для многих мужчин гараж – второй дом. Здесь можно не только хранить транспортные средства, но также проводить досуг. И никакой холод не вправе помешать комфорту и уюту, потому что многие наши соотечественники разработали чертежи печи для гаража своими руками, а после – воплотили кустарное отопление в жизнь.
Выбор печи: какими требованиями руководствоваться
Наиболее распространенным источником отопления сараев и гаражей является т.н. печка-буржуйка. Она компактная, не требует для своего изготовления дорогих материалов, проста в самом изготовлении.

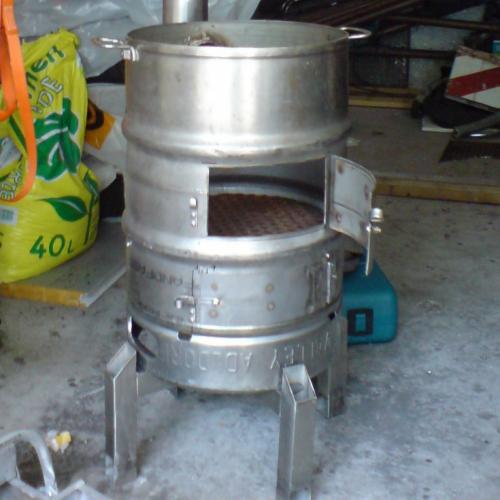

Чтобы сделать буржуйку, надо уметь работать сварочным аппаратом и иметь 6-18-миллиметровые листы стали или чугуна. Для удобства буржуйку делают из изношенных устройств – железных ящиков, газовых баллонов и т.п.
Для справки. Кроме буржуйки гараж можно отапливать кирпичной печкой, собранной из кирпичей. Такая конструкция непрактична из-за своего долговременного нагрева и внушительных габаритов.
Кроме того, под кирпичной печкой необходимо заранее устраивать толстую металлическую подкладку, чтобы не разрушить температурой полы
Конструкцию для прогрева гаража следует выбирать, исходя из следующих положений:
- Площадь, которую надо прогреть;
- Регулярность использования печи;
- Допустимый бюджет для изготовления автономного отопления.
Печи-буржуйки обогревают за счет сжигания дров или угля внутри своих камер.
Однако спешить делать такое устройство не стоит, если гараж пристроен к дому. В таком случае можно ограничиться аналогом, работающим от электричества или газа.
Если же буржуйка окончательно выбрана на роль топки, то для безопасности она должна иметь 10-16 милиметровые стенки, а также находиться подальше от стены, что между гаражом и домом.
Оптимальная конструкция буржуйки
- Вытяжным клапаном с сечением не менее 10 см;
- Весом 25-40 кг;
- Габаритами в пределах 70х50х35 см (плюс-минус 10 см к каждому значению);
- Камерой внутреннего сгорания объемом 10-12 л.

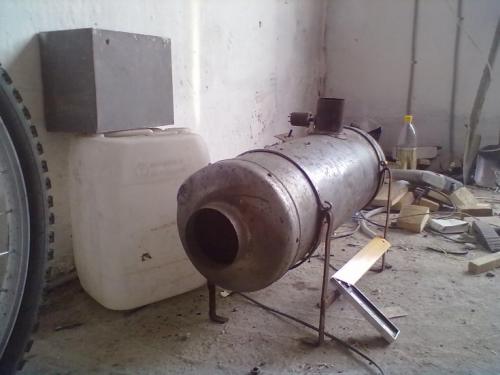

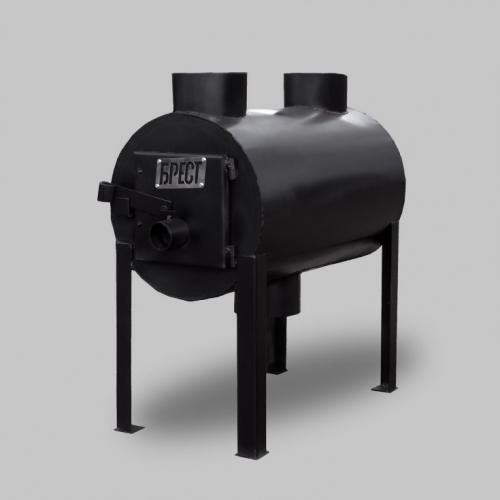

Печи-буржуйки бывают в виде ящика и цилиндра. Последнюю легко перекатывать с места на места, слегка приподняв и проворачивая одну сторону конструкции.
Преимущество прямоугольной буржуйки заключается в удобстве ее фиксирования для подъема-переноски вдвоем.
Конструкция и состав печей
В Интернете встречаются разные фото печи для гаража, сделанной своими руками.
Вопреки такой открытости, трудно разобраться, какими элементами конструкция печи располагает. А ведь эти детали необходимо знать:
- Топка;
- Дверца для топки;
- Поддувало;
- Дверца для поддувала;
- Камера для закладки камней (актуальна в бане);
- Колосники;
- Трубная задвижка.
Чтобы быстро создать и собрать перечисленные фрагменты, можно использовать бочки, трубы, огнетушители.
Условие одно – стенки не должны быть тоньше 6 мм. В качестве материала приветствуются:
- Сталь (лучше жаропрочная);
- Чугун.
Для справки. Тонкостенная буржуйка быстро изнашивается, однако ее нагрев происходит быстро. Кроме того, такие конструкции имеют небольшой вес.
Категории печей
Печка печке рознь, и соответствующая разница объясняется составом их материала, формой и даже принципом обогрева.
Лучшая печь для гаража. О температуре в гараже
В подобном помещении нелегко оборудовать традиционную отопительную систему, да и обойдется все это достаточно дорого. С другой стороны, в гараже должна поддерживаться оптимальная температура воздуха, ведь машину не рекомендуется хранить при показателях меньше +5 градусов , в то время как для проведения каких-либо работ требуется минимум +18 градусов .
Обычно для обогрева гаражей используются компактные экономные печи с достаточно высокой эффективностью и хорошим прогревом помещения. Еще важно, чтобы печь быстро прогревала гараж и была при этом безопасной. Большой плюс, если в качестве топлива могут выступать разного рода отходы – древесные, например, или переработанное машинное масло. Благодаря этому отопление гаража еще больше удешевится.
Обратите внимание! Переносные электрообогреватели для гаража почти не используются, поскольку оказываются малоэффективными. Еще они небезопасны, поэтому их нельзя оставлять без присмотра. А ночевать в гараже, чтобы присматривать за всем этим, не пожелает никто.
Гаражи редко хорошо утепляются с применением качественных теплоизоляционных материалов, а потому теплопотери в подобных помещениях обычно высоки. Кроме того, чтобы отопить небольшую площадь, энергии порой необходимо куда больше, чем для обогрева дома. В среднем, для обогрева гаража со стандартной площадью хватает отопительного прибора мощностью 2,5 кВт. Для поддержки постоянной температуры порядка +16 градусов потребуется печь на 2 кВт. Довольно часто владельцы, стремясь сэкономить, отапливают не весь гараж, а только ту его зону, где они работают.
На заметку! Если качественно утеплить ворота и стены, а также герметизировать все щели, то можно снизить теплопотери и таким образом сэкономить, так как будет легче поддерживать требуемую температуру.
Печь Малютка из кирпича своими руками. Особенности кладки печи Малютка
Порядовка печки-малютки. Распечатайте схему перед началом кладки.
Чтобы возвести кладку Малютки собственноручно, помимо кирпича и рубероида понадобятся такие материалы как: полоса стальная, раствор вода-глина-песок, мастерок, уровень и фольга.
Для предотвращения ухода тепла под пол здания, фундамент будущей печи застилается фольгой.
- На наборе 1 и 2 рядов кирпичей после кладки каждого из них уровнем обязательно проводится контроль ровности их расположения. Это требуется ввиду маленькой площади самой печки, а значит, правильного распределения давления на каждый её несущий кирпичный элемент.
- На 3 ряду с лицевой стороны набирается поддувало, имеющего габариты в два раза уже топочных. На 4 ряду в него вставляется окно. Внутренняя поверхность поддувала перекрывается колосником.
- 5 ряд, представляющий круговую кладку, фиксирует все конструктивные элементы и металла.
- 6 ряд формирует топочное окно и топку, на которое на 7 ряду происходит установка двери.
- 8 ряд перекрывает топку стальной полосой, расположенной с фасадной стороны.
- С 9 по 11 ряд набирается круговой кладкой.
- С 12 по 14 ряды задняя стенка поворачивается «на бок», кладка идет на расширение двух маленьких пазов.
- На кладке 15 ряда на задней и боковой стенке формируется вытянутый вертикальный колодец; в центре кладётся главный опорный кирпич, основа будущей колонны. Кладка продолжается и 16 ряд, на котором колонна выкладываются двумя перпендикулярными стальными полосами.
- 17 ряд отделяет все образовавшиеся колодцы друг от друга, получая 4 продолговатых — вдоль стен — и 1 центральный квадратный.
- С 18 – и по 22 ряды представляют собой аналогичную кладку.
- На 23 ряду колодцы образовывают «Г»-образное подобие, в следующем ряду — тоже.
- На 25 ряду боковые колодцы закрываются кирпичом. С 26 по 28 – внешние габариты кладки сравниваются с размером трубы.
- На 29 ряду ставится заслонка, а со следующего ряда происходит формирование и вывод дымоходной трубы.
Печь для гаража из трубы. Где можно использовать печку?
Кустарные печи, которые работают в основном на твердом топливе (дрова, уголь, пеллеты, брикеты) или на отработанном машинном масле, обладают широким спектром применения. Как правило, используются такие сооружения:

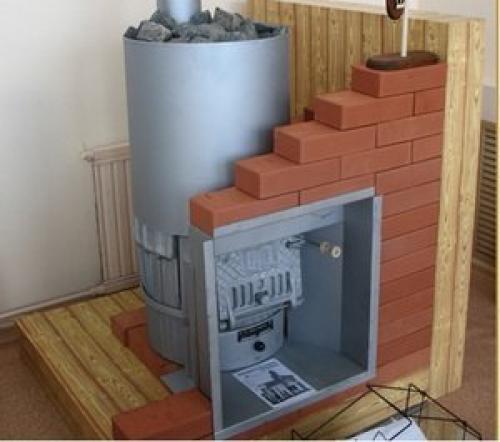

Вариант для бани
- В банях. Банная печь не обязательно должна обладать большими размерами, поскольку за сохранение температуры обычно отвечают раскаленные камни, засыпанные в специальный короб. Именно по этой причине изделие может быть достаточно простым и компактным – главное, чтобы его конструкция обеспечивала герметичность и высокую эффективность нагрева.
- В гаражах. Печка из трубы для гаража может работать как на твердом, так и на жидком топливе. Использование такой печи позволяет поддерживать оптимальную температуру в неотапливаемом помещении, что иногда бывает критично важным и при выполнении длительного ремонта, и при попытках завестись на морозе.
- В теплицах. Для обогрева небольшой теплицы жаль покупать профессиональную дровяную или угольную печь – уж слишком высока цена. А вот простое изделие из стальных труб, в котором можно сжигать любые деревянные отходы, отлично справится с обогревом защищенного грунта и защитой рассады от весенних заморозков.

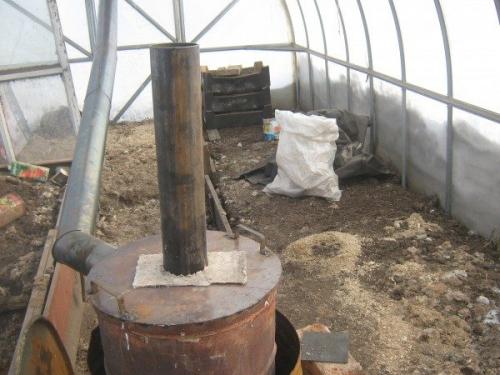

Простейшая модель для обогрева теплицы
- В кухнях дачных домов. Для коттеджа или загородного дома, в котором вы живете постоянно, лучше купить чугунную печь с плитой промышленного производства, или же сложить постоянную конструкцию из кирпича. А вот дачный домик можно оборудовать самоделкой: в теплое время года мы будем использовать ее для приготовления пищи, а весной и осенью она ещё и согревать домик будет достаточно эффективно.

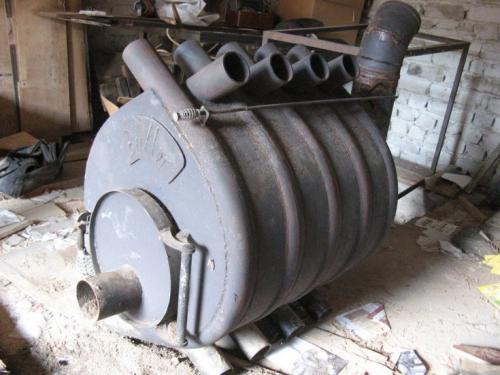

Кроме того, такие отопительные приборы простейшей конструкции часто используются для обогрева промышленных помещений – складов, цехов и т.д. Конечно, по эффективности они уступают тепловым пушкам и булерьянам, но если дрова есть в избытке, а вся задача заключается в том, чтобы рабочий в утепленной куртке не мерз, и пальцы не прилипали к металлу – то с работой они справляются.

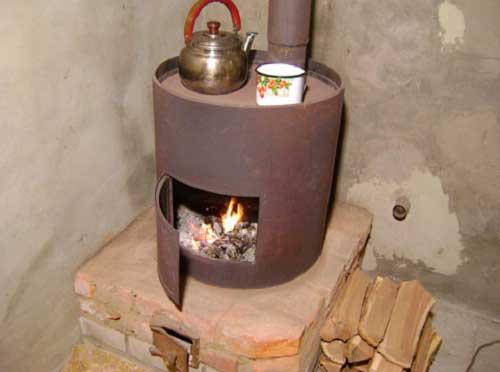

При необходимости можно и чай приготовить!
Правильная печь для гаража. У себя дома
Тяжелые горючие жидкости (отработка, темное печное топливо, сланцевое масло, рапсовое масло, лакокрасочные отходы – шлам льняного, конопляного, хлопкового масла) либо найдутся на хозяйстве, либо есть в продаже. Причем цена 1 заключенной в них гигакалории оказывается ниже, чем газовой, не говоря уже об ЛВЖ. Нужно только сжечь их полностью, превратив либо в теплую шапку, либо в ИК. С этим успешно справляются масляные печи длительного горения разных типов.

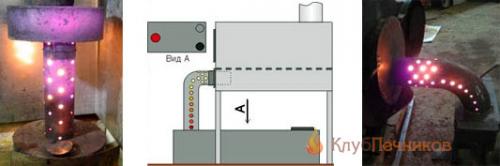

Устройство масляной печи длительного горения

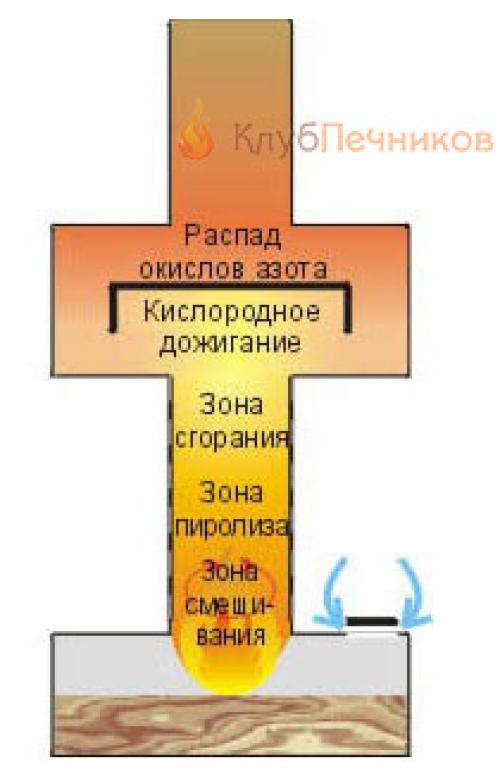

Общая схема их устройства показана на рис. Теплота сгорания топлива используется в несколько этапов, за счет чего масло само себя разлагает пиролизом в газификаторе (зона смешивания + зона пиролиза) до легких полностью сгорающих компонент. Воздух подтекает со стороны через отверстия в колонне без наддува по мере потребности. Непременная принадлежность такой печи – двухсекционная камера догорания, или дожигатель, вверху на рис. Две стадии дожигания необходимы потому, что при сгорании пиролизных газов развивается высокая тепмпература, отчего образуются окислы азота. Их нужно задержать в зоне с температурой не ниже 400 градусов, тогда они распадутся и выделят дополнительную энергию.
Масляные печи на отработке очень экономичны: на мощности 8-10 кВт расход топлива 1,5-2 л/ч. Разгораются практически мгновенно, дают мощнейший поток ИК, а если окружить печь экраном из оцинковки, то конвективная струя создаст теплую шапку в любом частном гараже. Если от собственно печи взять только топливный бак – испаритель, а газификатор с камерой сгорания выполнить изогнутым, то в качестве дожигателя можно использовать двухкамерную печку-буржуйку (в центре и справа на рис. внизу), о которой будет рассказано далее. Получится печка универсальная: дрова, уголь, отработка. Изменением подачи воздуха в топливный бак можно регулировать мощность печи в довольно широких пределах.

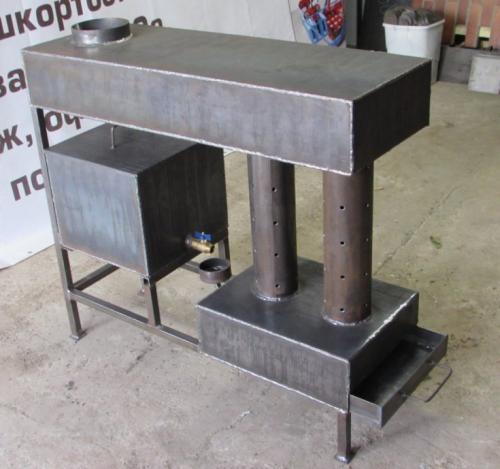

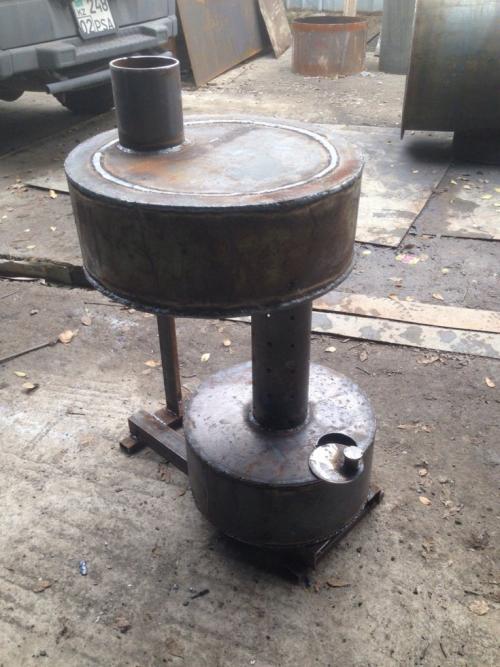

Масляные печи для гаража
Конструкций печей на отработке любителями разработано немало, их делают на заказ мастера-индивидуалы, мелкие фирмы и даже некоторые крупные предприятия. Цена – от $40-50. Недостаток всего один, но очень серьезный: масляно-пиролизная печь пожаро- и взрывоопасна. Из отверстий зоны сгорания бьет открытое пламя, а температура большой части поверхности печи намного превышает температуру вспышки паров ЛВЖ. Если пролить возле печи бензин, то его пары будут затянуты в газификатор, вспыхнут, давление в нем скачком повысится, а из топливного бака выбросится кипящее горящее масло. На уже пролитую ЛВЖ.
Поэтому обращаться к пожарникам за разрешением на эксплуатацию печи на отработке бесполезно, она запрещена. Ставить в частных гаражах не запрещено, но пользоваться – на свой страх и риск.
