Как и где правильно установить печь в бане. Планировка бани и особенности установки печи
Перед тем, как построить баню, нужно заранее продумать все моменты, связанные с будущей конструкцией. Стоит понимать, что правильное проектирование дает возможность создать предельно эффективную баню, которая сможет удовлетворить все запросы.
На этапе планирования стоит особое внимание уделить основным функциональным элементам бани. В частности, речь идет про банную печь, которая одновременно создает тепло, обеспечивает посетителей бани паром, прогревает все помещение и нагревает воду, если к печи был подключен бак.
Говоря о печах для бани, нельзя не сказать о правильном выборе хорошей модели. Изготовлением банного оборудования занимается масса производителей, продукция которых может быть как достаточно традиционной, так и подходить для решения самых разных задач. Естественно, подобные устройства серьезно отличаются друг от друга, и разброс цен также велик.
Учитывая все сказанное выше, можно прийти к выводу, что банную печь подбирать нужно индивидуально, в зависимости от условий эксплуатации, стоимости оборудования и личных пожеланий. Нелишним будет перед приобретением печи почитать несколько статей о том, как выбрать печь для бани.
В любом случае когда печь будет выбрана, следующий пункт, к которому придется приступить – расположение печки в бане. На это повлияет несколько групп требований, которые позволят установить печь качественно и надежно, да еще и продлить срок ее службы.
В этом смысле можно выделить две основных группы требований к расположению банной печки:
- Требования пожарной безопасности;
- Требования к размещению в зависимости от характеристик всей постройки и расположенных в ней помещений.
Обе категории факторов достаточно важны и требуют подробного рассмотрения.
Установка печи в бане через стену. Вывод дымохода через стену в бане
Каждый мастер может своими руками обустроить баню в доме . Разнообразие дымоходов и печей настолько велико, что с задачей справится даже непрофессионал. Но, другое дело – установка дымохода в бане через стену.

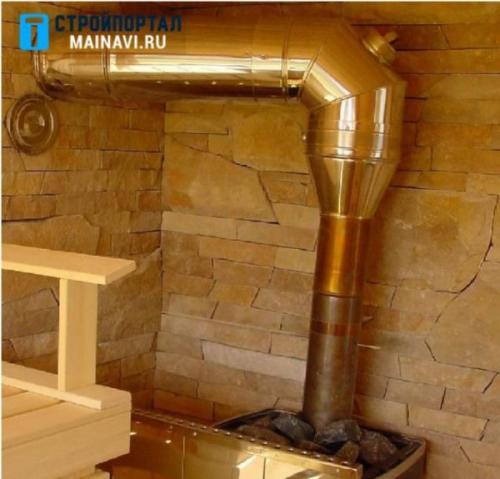

Банный дымоходный канал выводится не через крышу, а через несущую стену. Это намного удобнее в плане монтажа, безопасности, и гидроизоляции. Также, метод позволяет сэкономить пространство.
Рассмотрим все нормы и правила, позволяющие собственноручно обустроить банный дымоход.
Главные требования
К дымоходу предъявляется два главных требования:
- Он должен работать безотказно, удаляя все вредные продукты сгорания топлива. Поэтому, нужно правильно рассчитать размер трубы в разрезе и по длине, опираясь на конкретный вид печи. Печь – довольно простое устройство по своей конструкции, которое имеет прямой отвод для продуктов сгорания. Это главное отличие банной печи от комнатной, где для повышения теплоотдачи необходимо создавать извилистые колодцы.
Если дымоотвод будет работать неэффективно, это приведет к скапливанию вредного угарного газа. В результате через некоторое время возникнет серьезная опасность для здоровья людей, отдыхающих в парилке;
- Он должен быть абсолютно безопасным. Каждая часть трубы тщательно изолируется от несущих конструкций (стен, пола, потолка). Пожарная безопасность включает также и жесткие нормы касаемо минимальных расстояний трубы от конструкций, которые могут загореться.
Из дополнительных требований можно выделить качественную гидроизоляцию трубы, для предотвращения температурных перепадов, и негативного влияния окружающей внешней среды.

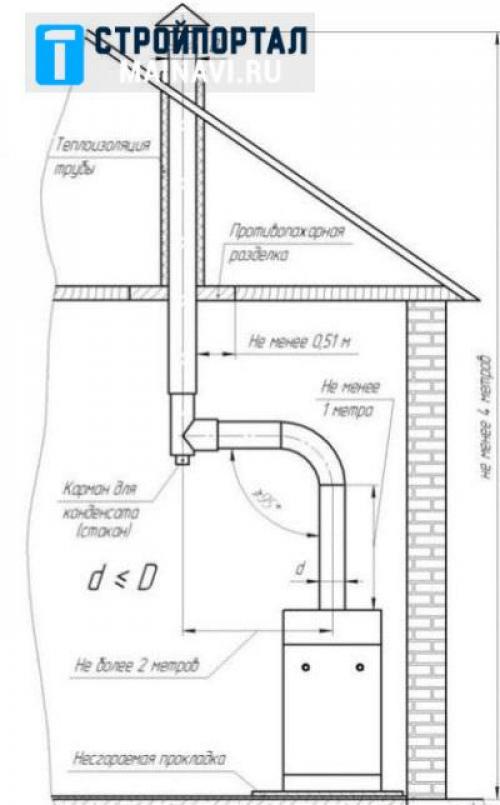

Чтобы соблюсти все эти правила, нужно опираться на специальную документацию – нормы и чертежи, в которых прописаны минимальные расстояния трубы от соседних конструкций, и точные размеры всех элементов дымоотводящей системы .
Разновидности банных дымоходов

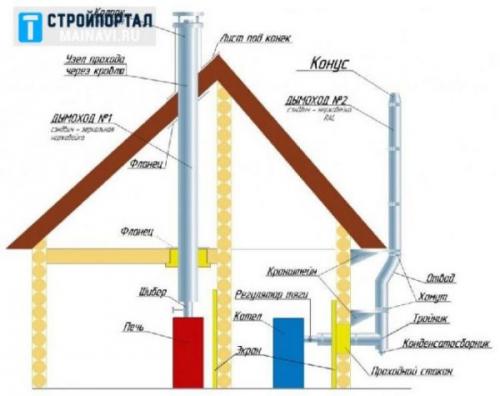

Дымоход может быть:
- Внутренним. Обычный вариант, при котором труба отводим продукты сгорания через крышу;

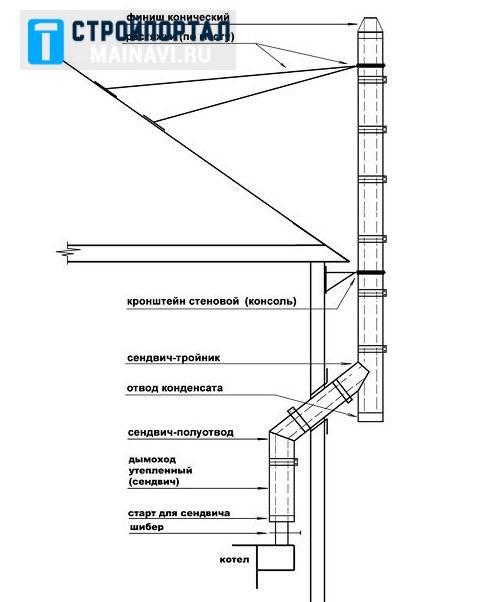

- Внешним. Современное решение, пользующееся наибольшей популярностью. Дым выводится через стену, и ее основа прокладывается вне помещения.
Рассмотрим каждый вид по отдельности.
Внутренний
Классический вариант для стен из кирпича. Дымоход в таком решение тоже выкладывается из кирпичной кладки. После обустройства трубы монтируется заслонка, регулирующая тягу. Канал выводит дым, проходя через потолок и крышу, на улицу.
Такая конструкция основывается на двух технологических отверстиях, которые нуждаются в тщательной гидроизоляции. Выполнить монтаж этого устройства практически нереально самому. Еще один минус внутреннего дымохода – большие размеры конструкции, занимающие до 50% от площади парилки.
Преимущество внутреннего решения для дымоотвода – возможность получить стену, которая всегда будет теплой. Она сохранит полученное тепло на длительное время, что крайне важно для жителей северных регионов.
В любом случае, более простой вариант – монтаж готовой банной печи, работающей на твердом топливе, и собственноручное обустройство дымохода через стену. Рассмотрим другие положительные моменты этого решения.
Преимущества внешнего дымохода
Если вы проживайте в северных широтах страны, то именно внешний вид дымохода можно считать наиболее выгодным. По-сравнению с внутренним, он более дешевый, небольшой в размерах, и прост в обустройстве.

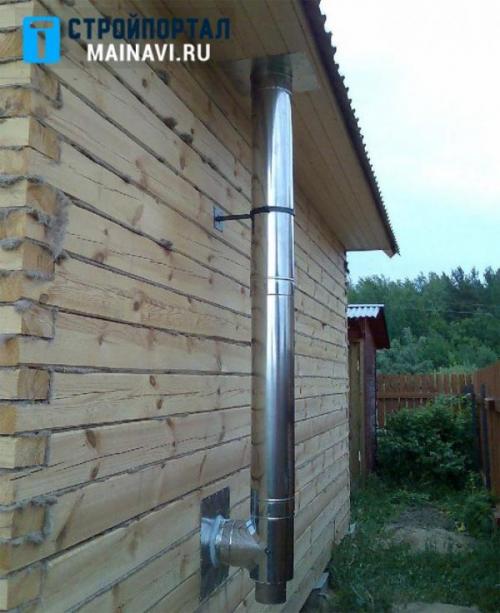

Основное отличие от первого типа заключается в том, что труба прокладывается не внутри помещения, а за стеной. Вывод продуктов сгорания производится от печи сквозь стену через горизонтальную трубу. Вертикальный канал находится на улице.
Установка печи в бане на деревянный пол. Пошаговая установка печи в бане на деревянный пол своими руками
Для каждой бани главной составляющей является именно печка. Для безопасной ее эксплуатации и во избежание пожара, установка печи в бане должна проводиться строго по определенным правилам.
На этапе подготовки следует определиться с выбором печи, так их существует несколько видов:

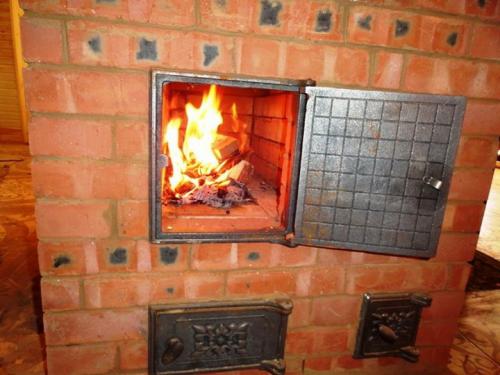

- Кирпичные – они часто используются для разогрева парной и близлежащих комнат.
- Металлические с внешней топкой – способны отапливать саму парилку и предбанник, расположенный рядом.
- Металлические с внутренней топкой – отапливают только парилку.
Как правило, во всех печах имеются топливные каналы, которые позволяют устанавливать прибор внутри стены или межкомнатных перегородках, для того чтобы максимально обогреть все прилегающие комнаты.
Традиционная русская баня состоит из:
- предбанника;
- парилки;
- мойки.
Многие при строительстве бани на своем участке приловчились делать еще комнату отдыха, и даже беседку, которая пристраивается вплотную к бане и находится под одной крышей.
Если сооружение делается из кирпича, то особых требований к нему нет. Это объясняется тем, что кирпич является жаропрочным материалом и способен выдерживать высокие температуры. Однако, несмотря на это, установка печи в бане должна производиться на расстоянии не менее 26 см от воспламеняемых конструкций.

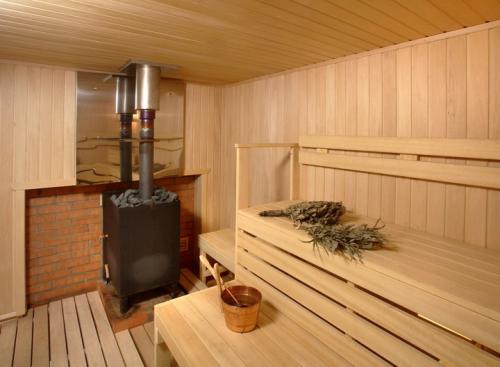

Монтаж печей из металла значительно проще, это делает их наиболее оптимальным вариантом для бань. На сегодняшний день печей с металлическими корпусами достаточно большой выбор, поэтому каждый сможет подобрать тот вариант, который подходит именно для него.
При выборе места для печи в парилке следует учитывать тот факт, что она не должна находиться на проходном месте, чтобы не получить ожог. Устанавливая прибор, стоит помнить, что расстояние между дверцей топки и стеной должно быть не менее 25 см. Встраиваемые печи допускаются, если конструкция сделана из огнеупорного материала. Части, которые пересекаются с дымоходом, также нужно изолировать огнеупорным материалом. Чтобы сэкономить место в парилке, печь обычно ставят в углу.
Если вы выбрали дровяную печь, то стоит помнить, что она потребляет кислород, поэтому важно позаботиться о вентиляции. Чтобы предотвратить выход пара, ее делают в полу.
При небольших размерах парилки лучше подойдут печи с внешней топкой. Их ставят вплотную к стенке. Так, не придется оставлять место для дров. Если установка печи делается посреди стены, давки или лежаки делаются по бокам. Это позволит увеличить количество людей, которое может одновременно находится в парилке.
Монтаж
Каменку в баню ставить нужно на ранее подготовленную поверхность. Печи массой до 400 кг разрешено устанавливать без специально выведенного под них фундамента. Чтобы предотвратить неприятные последствия в виде разрушения основания, на этапе закладки фундамента, лучше сделать специальную армированную основу. Данное основание делается следующим образом:

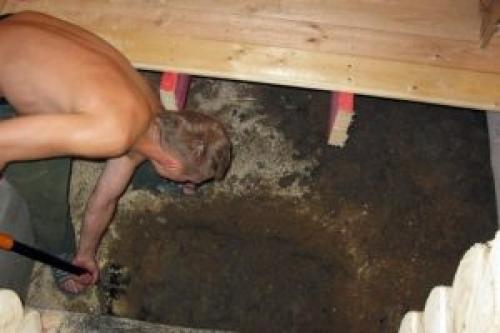

- Согласно размерам печи, делается углубление в грунте, в которое закладывается обрешетка.
- Чтобы укрепить фундамент, обрешетка укрепляется армирующей сеткой.
- Заливается бетонный раствор с песком в соотношении 1:3.
- После того, как бетонное основание полностью застывает, его накрывают несколькими слоями изоляции.
- Сверху выкладывается двойной ряд огнеупорного кирпича.

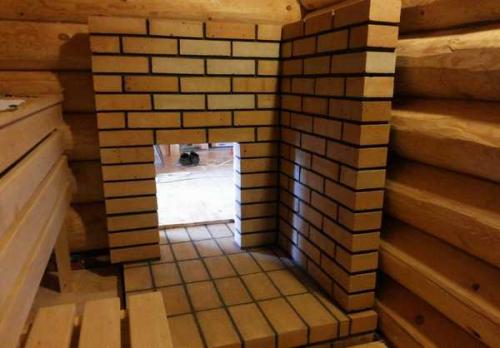

Существует ряд правил и норм, согласно которым прибор размещают в парилке. Промежуток между нею и предметами, которые могут воспламениться, должен быть не менее 12 см.
Установку прибора производят в несколько этапов:
- Изначально наносится разметка на пол.
- В случае когда дверца печи выходит за рамки парилки, в стене выбивается отверстие с зазорами в 30-40 см – это промежуток между деревянной и металлической частью топливника.
- Далее ставится огнеупорная плита, защищающая деревянные части от возгорания.
- Сверху плиты кладется огнеупорный кирпич.
- После того как раствор полностью высохнет, на заранее подготовленный стальной лист наносят огнеупорный клей. Лист кладется на бетонную поверхность, проверяется ровность поверхности.

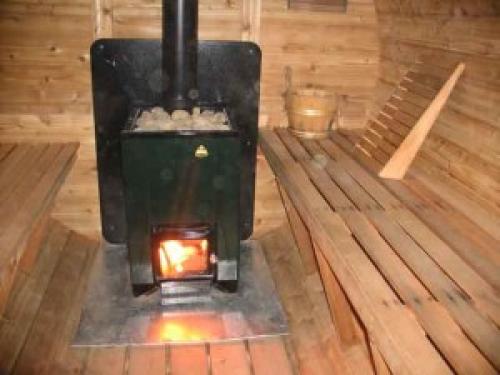

Перед самой печью следует постелить лист металла на случай, если из нее выпадет раскаленный уголь.Стенки около отопителя также следует защитить огнеупорным материалом (подходит рубероид или асбест). Также можно использовать плитку, камень. Эти материалы обладают нужным уровнем теплоизоляции.

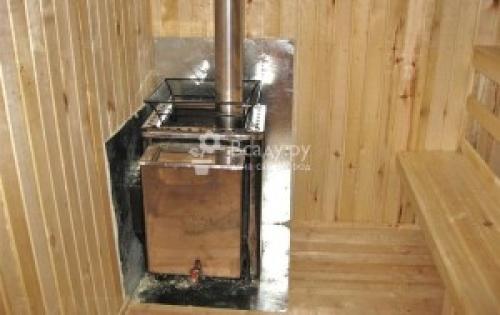

Кроме этого, все печи для бань должны быть оснащены специальными защитными экранами, которые защищают от дистанционных и контактных ожогов. Часто эти экраны делают собственноручно из кирпича. Однако для деревянных полов, данный вариант не подойдет из-за своего большого веса. Если вы планируете делать кирпичный экран, значит, следует позаботиться о фундаменте под нее.
Почти у всех банных печей имеется дымоход, который представляет опасность для деревянных конструкций. Внутри него достаточно высокая температура, и даже искры, поэтому все части в кровле и крыше необходимо тщательно покрыть теплоизоляционным материалом.
Установка печи в бане на бетонный пол. Фундамент под банную печь
Нужен ли фундамент под металлическую модель печи? Этот вопрос возникает у многих собственников, решивших построить баню. Поэтому сразу необходимо отметить, что если вес отопительного прибора не превышает 400 кг (естественно, с учетом каменной закладки), а полы планируется изготовить из доски толщиной не менее 40 мм, то вполне можно обойтись без обустройства фундаментной основы. Такой вес имеют печи, изготовленные из нержавеющей стали, а чугунные и кирпичные модели отличаются большей массой.
Если приобретается стальная модель банной печи, и ее планируется установить непосредственно на деревянные полы, то место его установки должно быть тщательно подготовлено.
На полы укладывается керамическая плитка, или же сначала настилается лист из асбеста или минеральной ваты, который накрывается стальным листом.
Печь должна устанавливаться на негорючую основу, стены обязательно закрываются жаропрочным материалом. Это, например, может быть металлический экран из нержавейки.
Однако, не стоит забывать, что баня это помещение с повышенной влажностью и под настил, обустроенный под печью, может попасть вода, что крайне нежелательно. Поэтому уклон пола в парной необходимо делать от отопительного прибора, то есть он должен оказаться в самом высоком месте комнаты. Кроме того, настеленный и закрепленный настил под установку печи, необходимо по всему периметру гидроизолировать . Сегодня для этой цели в строительных магазинах представлено большое количество герметиков.
Если устанавливается самодельная стальная печь, которую планируется обложить кирпичом, или же выбрана чугунная модель, то под нее лучше обустроить бетонный фундамент.
Капитальное бетонное основание под печь не должно контактировать с фундаментом основного строения. Размеры фундамента по длине и ширине должны превышать размеры отопительного прибора на 150÷200 мм с каждой из сторон.
Если деревянный пол в бане крепкий и сверху него планируется возвести кирпичный подиум под печь, то прежде чем приступать к его возведению, необходимо произвести замеры. Если обнаружится что между поверхностью печи и потолком расстояние будет меньше требуемого параметра в 1200 мм, то от этого варианта рекомендовано отказаться. Вместо подиума, под стальную печь сверху деревянного пола необходимо настелить металлический лист, а под чугунную модель необходимо обустроить полноценный, отдельно стоящий фундамент.
Работы по обустройству бетонного малозаглубленного фундамента включают несколько этапов. И их лучше всего проводить одновременно с постройкой бани. Но иногда обстоятельства вынуждают проводить эти мероприятия в уже возведенном строении.
| Иллюстрация | Краткое описание выполняемых операций |
|---|---|
 | Если фундамент будет обустраиваться в уже построенной бане, то первым шагом производится разметка места установки печи на полу и отверстия в стене, через которое будет проходить топливный канал. Вся разметка осуществляется по размерам, снятым с печи, с учетом припусков на установку термоизоляции. Далее, по линиям разметки в стене вырезается необходимый проем. После этого демонтируется часть деревянного пола. Затем в грунте подполья выкапывается котлован под фундамент. |

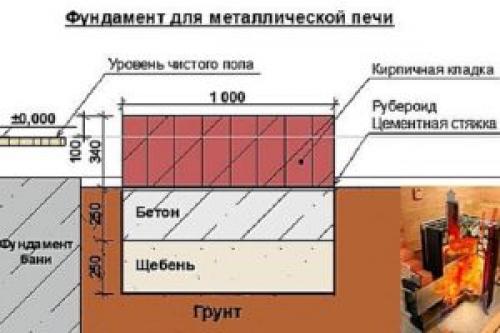

 | Схема расположения материалов при обустройстве фундамента под металлическую печь в бане. Линейные параметры фундамента могут быть изменены, в соответствии с размером выбранного отопительного прибора. Глубина котлована под фундамент для установки металлической печи должна составлять 500 мм. После того как котлован будет готов, грунт на его дне необходимо хорошо утрамбовать. Затем, на дно производится засыпка песка, который также необходимо утрамбовать - его толщина поле уплотнения должна составлять 100 мм. Песчаный слой станет хорошим гидроизолятором для фундамента от грунтовой влаги. Далее, сверху песка укладывается щебень — его толщина после трамбовки должна составлять 150÷200 мм. Сверху щебня рекомендовано уложить гидроизоляционный материал, который должен также закрыть стенки котлована. В качестве гидроизоляции может быть использован плотный полиэтилен или же рубероид. |
 |
На каком уровне от пола ставить печь в бане. Устройство основания
Перед тем как поставить печь в бане, нужно решить, делать ли под неё прочное бетонное основание. Это зависит от нескольких факторов: от состояния существующего пола, от материала, из которого он сделан, от того, будет ли печь обкладываться кирпичом:
- Если черновой пол представляет собой монолитную бетонную плиту, никаких дополнительных работ по устройству основания не потребуется. Разве что нужно будет поднять площадку под отопительным прибором до уровня чистового пола, выложив её из кирпича.
- Если пол – это настил из крепких досок по мощным лагам, необходимо будет произвести несложный расчёт, чтобы выяснить, выдержит ли он вес конструкции.
- Старое дощатое покрытие, особенно с видимыми признаками рассыхания или гниения, основанием для печи быть не может ни при каких условиях.
Расчёт веса печи для выбора основания
Стандартный настил из доски-сороковки по лагам, уложенным с шагом до 1 метра, выдержит нагрузку до 700 кг. Поэтому при желании обойтись без бетонного фундамента перед тем, как установить печку в бане, нужно убедиться в том, что её вес не превышает указанного значения.
Как правило, металлические конструкции гораздо легче, но в расчёт принимается не только их вес, но и вся сопутствующая нагрузка.
А именно:
- вес полного бака с горячей водой (складывается масса самого бака и вмещаемой им воды);
- вес каменки с камнями;
- вес дымовой трубы;
- вес кирпичной облицовки, если она планируется.
К внешним габаритам печи прибавляют 5-10 см в каждую сторону для создания воздушного зазора между кирпичом и металлическим корпусом, и получают периметр облицовки. Так как кладка обычно ведётся в полкирпича, рассчитывают его количество, необходимое на один ряд, разделив периметр на длину кирпича (25 см).
Затем высчитывают количество рядов кладки до нужной высоты, разделив её на 7 см (6,5 см – высота кирпича + 0,5 см – толщина шва).

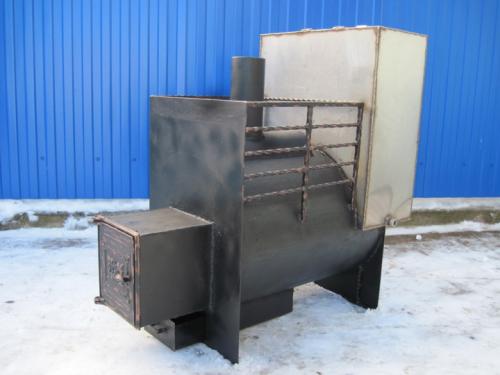

Установка металлической печи в бане. Металлическая печь
Для производства металлических печей используются сплавы разных видов металла. Наибольшее распространение получила железная печь, т.к. железо быстрее прогревается, количества топлива для печи требуется меньше. Вес таких печей составляет от 100 до 400 кг. Как правильно установить железную печь в баню — ответ на этот вопрос будет раскрыт далее.
Плюсы металлических печей:
- быстрый монтаж в бане;
- малые размеры печи и ее вес;
- закрытый герметичный корпус снижает утечки угарного газа.
К минусам таких печей можно отнести:
- более быстрое остывание металла, в отличие от кирпича;
- неравномерный прогрев помещения для парения;
- сильный нагрев корпуса печи, что может привести к случайным ожогам;
Печи подразделяются на виды, в зависимости от того места, через которое загружается топливо.
Печи с топкой, расположенной в парной. При установке такой печи в парилке необходимо делать дополнительную вентиляцию, т.к. при таком расположение печи в помещение парилки быстрее выгорает кислород. Преимущество такого расположения топки – постоянный контроль горения печи и возможность быстрого регулирования температур в бани.
Топка в предбанники. При таком расположение топки необходима установка каркасной стены между предбанником и парной. Такая печь обычно топится дровами, это оптимально для поддержания хорошей температуры в печи и сохранения чистоты в помещение.
Печь с топкой, вынесенной на улицу. Такая печь хорошо подойдет для небольших бань, а также бань, которые отапливаются углем. При иаком способе расположения топки топливо закидывается в печь с улицы. Минус данной печи в том, что очень неудобно контролировать загрузку печи и поддерживать нужную температуру в бане.
Заметка! Перед покупкой или постройкой каменки сразу обратите внимание, в какую сторону должна будет открываться дверь топки, чтобы не создавать неудобств при загрузки топлива в печь.
