Каждая печь имеет свои отличия в характеристиках. Виды печей:

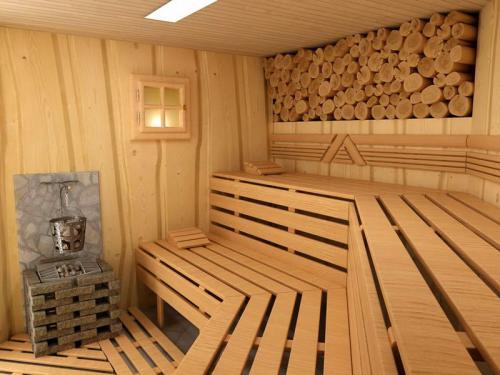

Печь для бани на дровах. Это самый популярный вариант печи. Она состоит из топки, дымохода, зольника и колосников. Изготавливают такие печи из металла или камня. Они так часто становятся выбором среди поклонников бани, потому что имеют преимущества: даже небольшие габариты устройства могут дать достаточное количество тепла для прогревания большой комнаты. Такие печи используют даже когда на объекте нет газоснабжения. Этот вид печи самый простой в исполнении. Также она обладает успокаивающим эффектом — звуком потрескивающих дров.

Чертежи печи для бани. Конструктивные особенности и разновидности печей

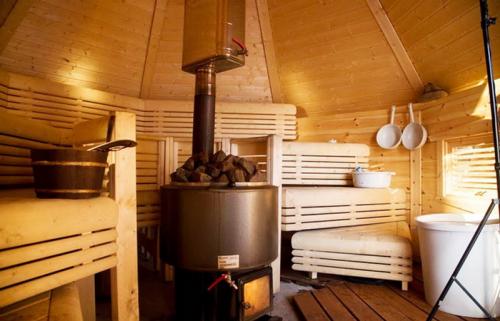

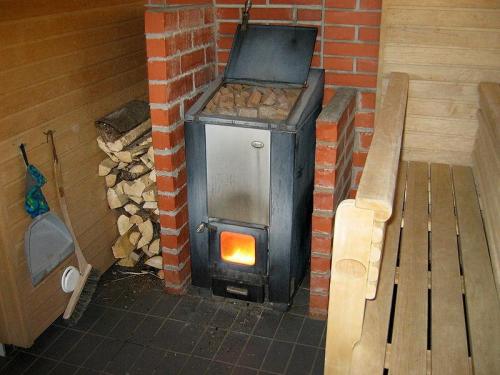

Чугунная печь. Они, в свою очередь, делятся на печи временного и постоянного горения. В первом случае для топки используются дрова. Пользоваться баней можно когда все дрова сгорят. Для печи постоянного горения в качестве топлива применяют жидкое топливо или газ. При втором варианте парная пригодна для использования уже когда печь только топится. Такой вид печки прогреет комнаты быстрее и распределит пар более равномерно по всей площади помещения.

Чертежи печи для бани. Конструктивные особенности и разновидности печей

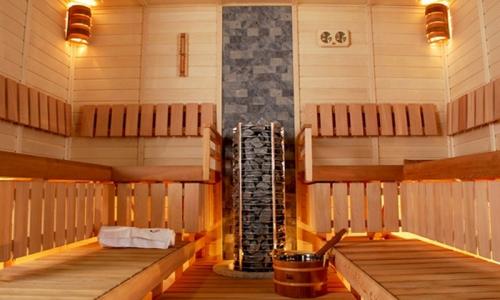

Электрическая печь. Бывает в разных размерах, обладает разными характеристиками по эффективности и мощности. Как и предыдущая, быстро нагревается и служит длительное время. Плюс в том, что электрической печи не нужен дымоход. Еще они не затратны.

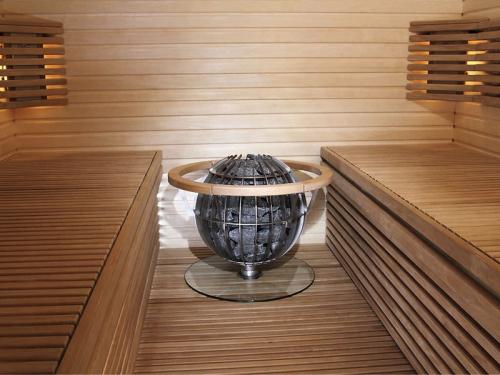

Чертежи печи для бани. Конструктивные особенности и разновидности печей 02

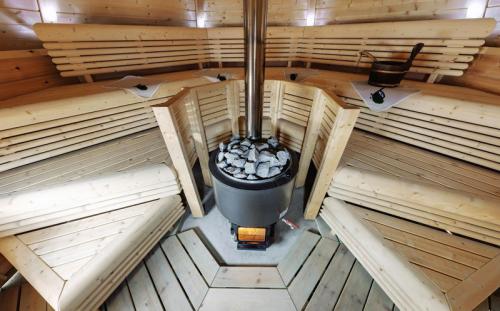

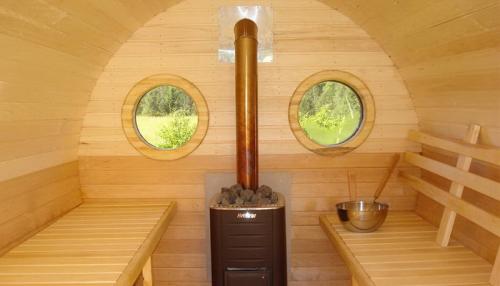

Печь для финской сауны. Они дают сухой пар в сочетании с высокой температурой. Такие печи бывают как в электрическом варианте, так и используя в качестве топлива дрова. Такую печь можно сделать своими руками. Потребуются лишь специальные чертежи и инструкция.

Чертежи печи для бани. Конструктивные особенности и разновидности печей 03

Для того, чтобы использовать печь на максимум, желательно знать некоторые особенности. К примеру, печь для бани на дровах можно также топить и другими твердыми видами топлива. Допускается уголь и брикеты. Если правильно подойти к задаче как сделать печь для бани, то она будет долго служить и радовать надежностью работы.

Чертежи печи для бани. Конструктивные особенности и разновидности печей 04

Печи из чугуна подключаются к центральному газоснабжению для работы. Использование газовых баллонов в этих целях не рекомендуется, ввиду повышенной взрывоопасности.

Чертежи печи для бани. Конструктивные особенности и разновидности печей 05

Печи, которые для горения используют жидкость, выделяют специфический запах.

Чертежи печи для бани. Конструктивные особенности и разновидности печей 06

Останавливаясь в выборе на электропечи, то предварительно лучше проверить проводку. Такие печи не очень экономны для больших помещений, что также стоит учесть.

Чертежи печи для бани. Конструктивные особенности и разновидности печей 07

Стоимость самой сборки печи будет зависеть от многих параметров, в первую очередь от ее размеров.

Чертежи печи для бани. Конструктивные особенности и разновидности печей 08

Банная печь Жара чертеж. Газовые печи для бани Жара

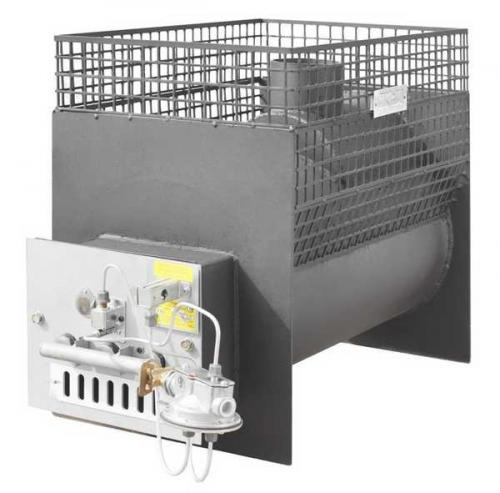

Эти агрегаты выпускаются для отапливания помещений разного объема, могут быть выполнены с разной толщиной стенки топочной камеры, отличаться по весу, типу ГГУ (газо-горелочное устройство) и стоимости. Внешний вид и чертеж печи на фото.

Банная печь Жара чертеж. Газовые печи для бани Жара

Печь для бани «Жара», работающая на газу

МалюткаГаз — самая маленькая представительница этой серии банных печей. Она рассчитана на отопление парилки от 4 до 12 м3 и оснащена автоматическим ГГУ САБК-9 мощностью 15 кВт. Ее масса небольшая — 52 кг, габариты ШхГхВ 400х725х575 мм, толщина стенок топки 5 мм. Открытая каменка, куда помещается 100 кг камней.

Банная печь Жара чертеж. Газовые печи для бани Жара

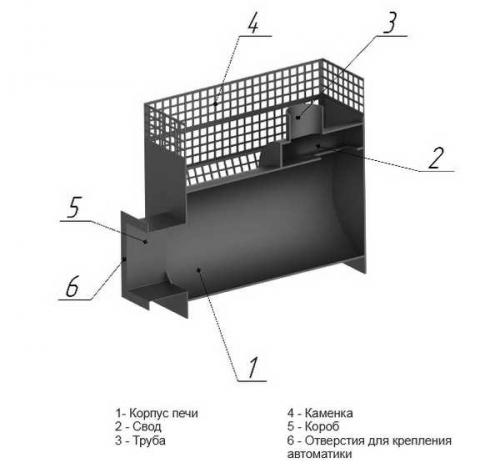

Конструкция газовой банной печи «Жара»

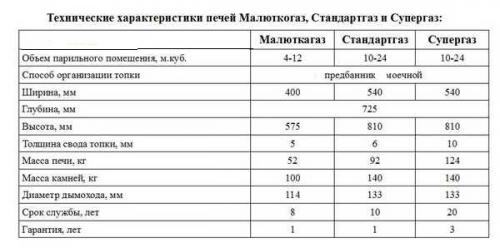

Модели СтандартГаз и СуперГаз предназначены для отопления парилок от 10 до 24 м3 и оборудованы более мощным ГГУ САБК-10 на 30 кВт. Масса агрегатов 92 и 124 кг соответственно. Их технические характеристики представлены в таблице.

Внимание ! Процесс топки всех газовых теплоагрегатов «Жара» выполняется только из смежного помещения (из предбанника либо моечной).

Газовые печи дополнительно комплектуются дымоходом и водяными баками объемом 50, 73 и 90 литров. Очень важно правильно подобрать объем водяного бака, поскольку маленькая его вместительность не обеспечит всех посетителей горячей водой, а слишком большой бак будет долго нагреваться. Имеются отзывы покупателей, столкнувшихся с этой проблемой

Совет! Выбирая водяной бак, исходите не только из показателей требуемого объема воды, но и из мощности теплового агрегата. Важно понять, способен ли он нагреть этот объем одновременно с помещением? По всем нормам на обогрев воды должно уходит не более 10% мощности печи. Кроме того, нагревать воду небольшими порциями удобнее: сначала нужно небольшое количество для запарки веника, позже – чтобы помыться перед заходом в парную, потом еще некоторая часть чтобы ополаскиваться после заходов в парилку. Исходя из максимального расхода за один раз, и нужно выбирать объем бака, а не рассчитывать общее количество воды, которая может понадобиться на всю банную процедуру.

Банная печь Жара чертеж. Газовые печи для бани Жара

Металлическая печь своими руками: чертежи. Плюсы и минусы металлических печей

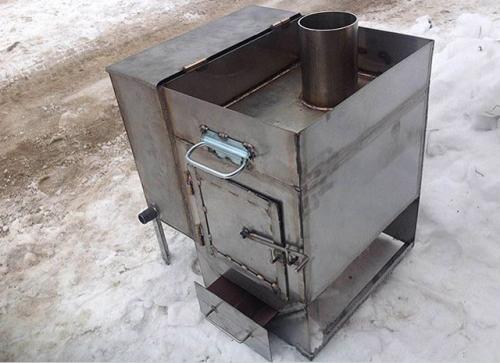

Металл относится к прочным материалам, но он одновременно пластичен и податлив, что позволяет придать ему почти любую конструкцию. Он способен выдержать высокие нагрузки и перепады температур. Имеется немало методов обработки металлов, поэтому при изготовлении печей можно применять различные технологии.

Так как главным конкурентом металлических агрегатов на рынке отопительного оборудования являются кирпичные конструкции, сравнение технических характеристик будет между ними. Например, КПД печей из кирпича составляет около 70%. Что касается металлических изделий, то этот показатель у них достигает 83%, при этом они весят намного меньше и более доступные по цене.

Еще одним важным преимуществом печи для дома из металла считается цельность конструкции, поэтому ее можно без проблем перемещать и перевозить. С крупными сооружениями из кирпича это сделать невозможно.

Чертежи печи для бани. Конструктивные особенности и разновидности печей 12

По причине незначительного веса металлическим агрегатам не требуется обустройство отдельного прочного фундамента, а установка заключается только в возведении дымохода. В неотопительный период мобильное железное изделие можно переместить в подсобку или сарай и тем самым освободить пространство в помещении.

Металл, используемый в качестве материала изготовления агрегата, отличается высокой теплопроводностью, в результате чего он быстро нагревается, но и остывает аналогично. Такой обогрев способствует повышению КПД. В кирпичных печах сначала следует подождать, когда начнется внутренний теплообмен, а до этого в процессе протопки все полученное тепло уходит в дымоход.

Почти все преимущества металлических агрегатов основаны на особенностях этого материала – он достаточно плотный, не пористый, под воздействием конденсата не отсыревает как кирпичи. Им не опасны длительные перерывы в работе, они не нуждаются после простоев в разгонной протопке.

Металлические печи для дачи легче сертифицировать и на них проще оформить разрешение в пожарной инспекции, что позволит сэкономить и деньги, и время. В продаже встречаются модели, которым вообще не требуется согласование, а только установка автономного дымохода.

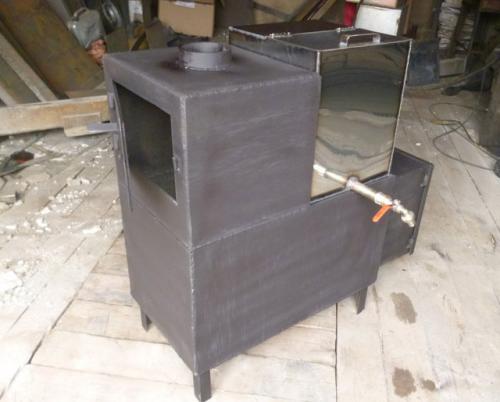

Чертежи печи для бани. Конструктивные особенности и разновидности печей 13

Но у металлических агрегатов имеются и недостатки:

  1. Они не «дышат», так как в отличие от кирпича металл не пористый материал. Кирпичная печь при остывании поглощает из воздуха влагу, а при нагревании отдает ее. В результате в помещении создается постоянный баланс влажности, обеспечивающий ощущение комфорта. Иногда металлические агрегаты облицовывают кирпичом, чтобы добиться аналогичного эффекта, но он получается не таким результативным, а конструкция теряет легкость и мобильность.
  2. Как уже говорилось, металл быстро нагревается и остывает, поэтому для поддержания тепла в доме, печку из него приходится топить постоянно, а иначе она через несколько часов полностью остынет. Решить данную проблему можно путем изготовления металлического агрегата длительного горения. Но в любом случае он является постоянным очагом, создающим риск возникновения пожара и угара, и по этой причине его нельзя надолго оставлять без присмотра.
  3. Основной минус металлических печей заключается в их пожароопасности. У них стенки при нагреве раскаляются до такой степени, что могут спровоцировать воспламенение предметов, отделочных материалов, напольного покрытия, расположенных в непосредственной близости от огня. Поэтому в МЧС не просто получить разрешение на использование железного агрегата в жилой постройке – для него придется обустроить отдельную котельную.
  4. Срок эксплуатации печки из металла для дома составляет до 20 лет. При частой эксплуатации даже толстый металл выгорает, в результате чего стенки изделия становятся тоньше. Но всего за десятилетие работы печь полностью окупает свою стоимость за счет сокращения расходов на топливо и возможности заменить агрегат без ремонта и перепланировки помещений.

Чертежи печи для бани из трубы. Хозяйственные

Наконец, третья область применения, где печи из труб оказываются на своем месте – обогрев птичников и скотных дворов; кроме перепелятников и пр. для содержания теплолюбивых видов. Печи-калориферы типа булерьяна сюда не подходят. Ими хорошо обогревать теплицы с оранжереями, а товарным домашним животным при зимнем содержании тепличные условия противопоказаны: живность попростужается от сквозняков и перемрет. У буллеров же конвекторы включаются только при достаточно интенсивной топке; если печь-калорифер топить щепочками, она вообще греть не будет.

Оптимальный вариант в таком случае – чугунная буржуйка. При слабо- или среднеинтенсивной топке ее КПД оказывается вполне приемлемым и без специального дымохода. Но, ввиду довольно высокого спроса и архаичности технологии (детали льют в землю, как при Демидовых, и собирают в изделие вручную) чугунные буржуйки довольно дороги. Да еще производители мудрят над дизайном и, разумеется, берут деньги за элегантный современный вид, как «Мерседес» – за звездочку.

Обмуровка буржуйки из трубы для повышения КПД

В таком случае можно, и несложно, самому сделать печь-буржуйку из трубы (500…530)х(10…12), благодаря толстым стенкам она будет достаточно долговечной и в химически довольно агрессивной атмосфере. Правда, из-за меньшей, чем у чугуна теплоемкости и большей теплопроводности стали КПД печи упадет, но справиться с этим можно.

Самый простой выход – замуровать нижнюю треть печи в кирпич, см. рис. справа, удлинив поддувало (профтруба 130х60х2). Обмуровка обеспечит подогрев поступающего в топку воздуха и до некоторой степени оптимизирует температурный режим в ней. Дымоход – труба 100…120 мм.

Те, кто предпочитает металл камню и не боится приложить к печи руки, могут сделать буржуйку из той же трубы 530 с КПД почти как у буллера, да, да! Каким образом? Подав в топку вторичный воздух для дожигания. В прямоугольных буржуйках из листа такой фокус не проходит, должной внутренней циркуляции не получатся из-за углов. А в круглой – пожалуйста.

Чертежи такой буржуйки из трубы даны на рис. ниже. Помимо прочего, она и мобильная, т.к. не замурована. Проем для укладки колосников образуется 2-мя круговыми сегментами из листовой стали 4-8 мм, см врезку справа внизу рис. Топить эту печь можно, кроме дров и угля, еще и пеллетами. Правда, они при сжигании не в специальной горелке дают много золы, зато дешевы, а зола пригодна на удобрение. У хозяйственных буржуек из труб по сравнению с чугунными есть еще одно преимущество: на их варочной поверхности можно достаточно быстро подогреть корм с пойлом и при слабой топке.
