Как сделать котел для бани своими руками из стальной бочки. Подходящая модель котла для бани
Как сделать котел для бани своими руками из стальной бочки. Подходящая модель котла для бани
Прежде всего, потребуется найти или спланировать самостоятельно наиболее оптимальный вариант котельно-отопительной установки. Собрать банный котел своими руками несложно, потребуется лишь минимальный набор слесарных инструментов, сварочный аппарат и резак, листовой металл и стальные трубы. Более сложно проблемой будет подбор своими руками чертежей на котел в баню. На этом этапе работы всегда возникают трудности с характеристиками и устройством котельной установки.
В качестве образца дровяного котла для бани можно использовать отопительные печи двух типов:
- Маломощный котел-буржуйка на 4-5 кВт тепла, рассчитанный на обогрев небольшой парилки площадью 4-5 м2 и получения 40 л кипятка;
- Большой котел-печка на дровах тепловой мощностью не менее 20 кВт, рассчитанный на отопление полноразмерной парилки в 7 м2 и подогрев воды в объеме до 70 л.
К сведению! Котлы промежуточной мощности, от 5 до 12 кВт, для любой бани, в том числе для дачи или загородного участка, можно получить простым масштабированием, увеличением или уменьшением понравившейся модели.Приведенные ниже две схемы котельно-печных установок отличаются друг от друга устройством, компоновкой корпуса, организацией процесса горения и нагрева воды для нужд бани. Поэтому, перед тем как сделать котел для бани своими руками, будет правильным досконально разобраться во всех деталях, определить, насколько подойдет выбранный вариант для парилки конкретной планировки.
Сколько стоит сварить котел в баню. Сколько стоит установить печь в баню: особенности и цена
Стоимость установки печи для бани по нынешним ценам обойдется примерно в 8-20 тысяч рублей (без учета материала). Разница обусловлена требованиями клиента — выберет ли он стандартный монтаж, индивидуальный или закажет дизайнерскую отделку.
Какая баня без печи
Посещение бани несет эстетическое удовольствие и пользу не только для тела, но и для всего организма. Речь идет о настоящей русской бане, без которой не обходилась раньше ни одна семья. Строился дом — сооружали баню, а как же без нее. Когда многие начали менять сельскую жизнь на городскую, традиция ходить в баню была несколько призабыта.
Сегодня баня вновь в почете, потому что это лучший способ пообщаться с друзьями после напряженной трудовой недели, вылечить простуду либо иную хворь, наполниться энергией, дать своему телу замечательные спа-процедуры, с которыми по пользе и удовольствию не сравнится ни один модный салон.
Чтобы все это было именно так, баня должна быть построена строго по правилам. Также надо ответственно отнестись к такому необходимому элементу, как печь, без которой бани быть просто не может. Есть три основных условия ее качественного функционирования:
- Теплое помещение.
- Горячая вода.
- Горячие камни, обеспечивающие пар.
При установке печи должны учитываться определенные правила и нормы, соблюдение которых защитит от попадания внутрь помещения дыма, газа, копоти.
Сколько стоит установка печи
Необходимый бюджет зависит от того, о какой печи идет речь, и какие работы предстоит выполнить мастерам. Возможно некоторые обладают знаниями и практикой, чтобы справиться с задачей самостоятельно, но в большинстве случаев люди предпочитают любительскому подход профессиональный.

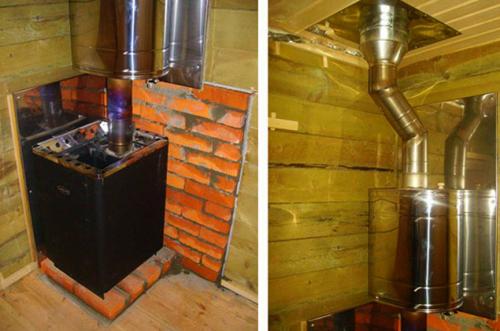

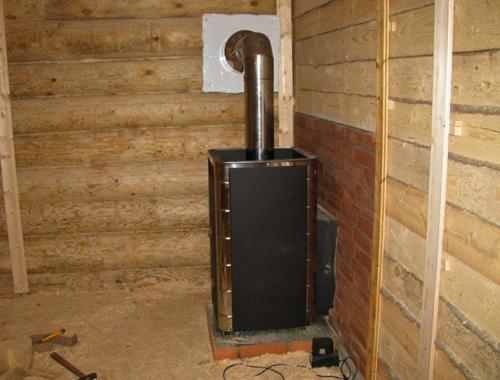

Итак, печь может быть сложенной из кирпича либо готовой, выполненной из металла. Последние ныне довольно популярны из-за небольшого веса, для которого вполне подойдет облегченный фундамент.
Обычно первый шаг — это выезд специалиста , так как без замеров не может быть речи о дальнейших действиях. Цена — от 500 рублей . Далее указана примерная стоимость (без учета расходов на материалы) каждого этапа выполняемых работ:
- Монтаж металлической печи — от 1000 рублей .
- Кладка кирпичной — от 7000 руб .
- Обустройство банного дымохода — от 8000 .
- Установка полуотводов — от 800 .
- Монтаж выносного бака — от 1500 .
Обязательно нужно позаботиться о прочном основании, ведь оно должно выдержать не только вес самой печи, но и силу того напряжения, которое будет создаваться в ней в процессе горения. Материал для фундамента должен непременно обладать огнеупорными свойствами. Стоимость дальнейших работ примерно следующая:
- Заливка бетонного основания — от 6000 рублей .
- Устройство для отвода горячей воды — от 500 руб .
- Установка газовой горелки — от 3000 .
- Система проточки воздуха — от 3500 .
Стоимость дизайнерских работ обычно составляет примерно 4-5 тысяч рублей , но окончательная цена всегда определяется их сложностью и видом используемого материала. К примеру, если заказчик желает установить портал небольшого размера, то работа будет стоить 3000 рублей , более крупный, ближе к среднему — 5000 . Некоторые хотят иметь топку со сложным дизайном — такая работа потребует около 6000 рублей .
Нередко на месте установки новой печи находится старая. Цена демонтажа примерно 4000 руб. , столько же понадобится и для разборки старого дымохода.
Где заказать услугу
Сегодня строительство бань очень популярно, их сооружают в частных усадьбах, на дачах, поэтому услуги по установке печей весьма востребованы. В связи с таким активным спросом на рынке появилось много компаний, оказывающих профессиональные услуги. Они выполняют работу качественно, добротно, надежно и безопасно.
Именно с такими фирмами и нужно заключать договор о выполнении работ. Если задачу выполняют специалисты, то на каждом этапе присутствует строгий контроль соответствия нормам противопожарной безопасности, что является вопросом первостепенной важности.
Практически каждая компания для предложения своих услуг использует интернет-технологии. Поэтому выбрать исполнителя можно онлайн, таким же способом оформляется заказ. По месту работы всегда выезжает специалист для проведения замеров, с которым оговариваются все нюансы предполагаемого объема работ.
Как сварить котел для бани. Особенности устройства котла для печи
Котел, как и любая другая печь для бани, должен обязательно состоять из следующих конструктивных частей:
- Топки, в которой происходит горение топлива;
- Дымохода, по которому отводится дым от сгоревшего топлива;
- Зольника для извлечения золы;
- Каменки, позволяющей перераспределять и отводить тепло;
- Бака для воды.
Можно сделать котел и без каменки, нагрев бани в этом случае будет происходить только от стенок котла и бака, но пар в такой бане будет тяжелым, ведь тепло от топки будет использоваться только на нагрев воды, при этом она быстро закипит и наполнит баню густым паром.
Топку котла выполняют из толстостенного металла – она несет наибольшую тепловую нагрузку, и тонкий металл быстро прогорит. Дно топки обязательно оборудуют колосником, через который зола от дров высыпается в зольник. Толщина колосника должна быть не менее 5 мм.
Зольник – это пространство под топкой, назначение которого – сбор золы и удобное ее извлечение. Через дверцу зольника происходит забор воздуха в топку, за счет чего происходит горение топлива.
Дымоход – часть топочной системы. Он должен быть снабжен задвижкой или шибером, степенью открытия которых можно регулировать тягу. Дымоход проходит через бак или каменку, нагревает их и заканчивается дымовой трубой.
Каменка – встроенная или навесная емкость в котле, в которую уложены специальные камни для бани. Объем каменки зависит от размеров котла и самой бани: слишком маленькая каменка не способна прогреть помещение, а слишком большая потребует длительного нагрева камней, за это время вода в баке закипит, и баня наполнится водяным паром, в ней станет жарко и некомфортно. Поэтому следует придерживаться правила: объемы каменки, водяного бака и топки не должны сильно отличаться.
Образец каменки
1 – футеровка огнеупорным кирпичом; 2 – стальная бочка; 3 – металлическая трубу; 4 – бак для воды; 6 – перегородка между каменкой и топкой из швеллера или арматуры; 7 – топочная камера.
Необходимый инструмент, материалы
Для изготовления банного котла понадобится следующий инструмент:
- Сварочный аппарат;
- Болгарка с отрезным кругом.
Кроме листового металла или бочки понадобятся также:
- обрезки арматуры и швеллера для изготовления внутренних сквозных перегородок;
- лист толстостенного (минимум 5 мм) металла для колосника;
- труба диаметром около 100 мм;
- металлические петли для дверцы;
- кран для бака.
Для создания экрана, позволяющего лучше распределить тепло по объему парильного отделения, используют огнестойкий кирпич. Его выкладывают по внешней стороне стенок вплотную или на некотором расстоянии, или футеруют им внутренние стенки топки.
Котел для бани из бочки
Наиболее простая конструкция, позволяющая сделать котел из подручных материалов. Выполняют такой котел из металлической бочки с толщиной стенок не менее 3 мм – более тонкие стенки быстро прогорят.
- Дно бочки вырезают и вместо него устанавливают дно из металла толщиной не менее 5 мм с приваренными к нему ножками из обрезков швеллера или двутавра.
- На расстоянии 3-5 см от дна болгаркой выпиливают окно размером 15х10 см – это будет дверца поддувала и зольника. Саму дверцу изготавливают из выпиленного куска металла. Приваривают к дверце петли и ручку-задвижку. Крепят дверцу на место.
- Выше зольника на 5-7 см внутрь бочки вваривают колосник – лист металла, вырезанный по форме бочки, с отверстиями для забора воздуха и высыпания золы. Отверстия обычно выполняют продольными, в центре, длиной в 1/2 диаметра колосника. Можно просто приварить внутри колосника ряд стержней из толстой арматуры.
- На 5-10 см выше колосника по аналогии с дверцей поддувала вырезают дверцу топки, размером минимум 25х40 см, иначе будет неудобно закладывать в нее дрова. Так же приваривают ручку-задвижку, петли, ставят дверцу на место. Стенки топки футеруют огнеупорным кирпичом.
- Над топкой располагается каменка, при этом высота топки выбирается как 1/3 высоты бочки за вычетом зольника. Перегородка между топкой и каменкой не сплошная, она выполняется из обрезков швеллера, при этом отверстия между ними не должны превышать размеров камней. Высота каменки примерно равна высоте топки. В средней части каменки необходимо сделать окно с дверцей – через него внутрь котла закладывают камни, в него же поддают воду, когда парятся..
- Верхняя часть бочки играет роль бака для воды. Перегородка между каменкой и баком должна быть сплошной, швы хорошо проварены, а в центре перегородки сделано отверстие диаметром около 100 мм, к которому приварен отрезок трубы высотой в два раза больше, чем высота бака для воды. Нагрев воды в таком баке осуществляется за счет проходящего по трубе горячего дыма, а также теплового излучения от камней в каменке.
- Верхнюю часть бака выполняют в виде крышки, через которую заливают воду. Можно сделать просто отверстие, но тогда бак будет неудобно мыть. В нижнюю часть бака вваривают обрезок полудюймовой трубы, а к ней с помощью резьбы крепят кран.
