Печка – это самый важный элемент парной. От нее зависит, насколько комфортным и полезным будет посещение бани, и сколько это будет стоить.

Дизайн газовой печки – не последний критерий выбора. Важен также объем камней, плеснув воду на которые можно регулировать жесткость пара и прочие характеристики парения

При выборе печи учитывают требования к газовым баням, которые касаются прежде всего безопасности эксплуатации. У производителя или продавца должны быть официальные документы, подтверждающие, что конкретная модель прошла испытания и соответствует государственным стандартам.

Что касается технических параметров, то главными являются:

• площадь парного помещения;
• номинальная мощность;
• тип топки;
• способ управления;
• особенности монтажа;
• дизайн.

Если мощность печки будет слишком большой для объема парной, то воздух нагреется быстро, а камни прогреться не успеют. Значит, получить достойный пар будет проблематично.

При малой мощности, печь будет работать на пределе своих возможностей, что приведет к ее быстрому износу, деформациям. В итоге придется тратиться на дорогостоящий ремонт или и вовсе покупать новый агрегат.

Следовательно, необходимо определить объем парной приплюсовать к нему объем смежных помещений, если их также планируется обогревать с помощью этой же печи. К полученному значению можно добавить 20-25% и на основе этих данных выбирать модель уже по остальным критериям.

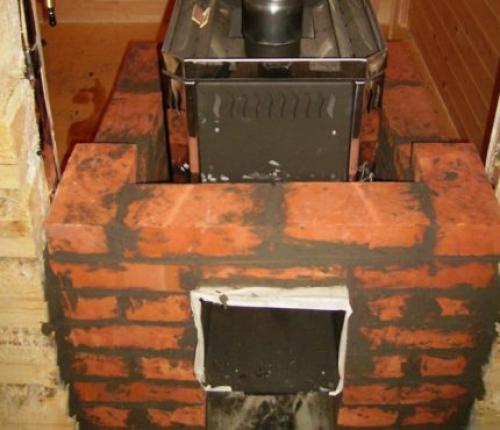

Облицовка газовой печки кирпичом или плитами натурального камня существенно повышают теплоотдачу агрегата, защищают любителей бани от прямого воздействия высоких и сверхвысоких температур

Важно обратить внимание на топку, которая должны быть выполнена из марок стали, способных выдерживать высокие температуры и их значительные перепады.

Желательно, чтобы печка имела тепловую инерцию, то есть могла сохранять тепло после выключения. Это позволит не только сэкономить топливо во время купания, но и просушить банные помещения после завершения всех процедур.

Если печь будет греть воду и для душевой, которая находится за пределами парилки, стоит выбрать модель с выносным баком. Любителям влажного пара нужно покупать печку с открытой каменкой. Для ценителей сухого жара потребуется агрегат с закрытой каменкой, в которой прогрев камней достигает 500°С.

Мультирежимные модели помогут не ограничивать себя в чем-то одном и, в зависимости от настроения, париться то в русской парной, то в финской сауне. Некоторые печки способны обеспечить условия восточного хамама и инфракрасной сауны.

Дополнительное оборудование позволит управлять агрегатом на расстоянии и готовить баню к своему приезду, находясь за сотни километров от нее. Остается пожелать удачной покупки и легкого пара!

Газовая горелка для бани. Виды газовых горелок для печей в бане

В бане можно ставить газовые горелки двух типов: атмосферные и наддувные. Атмосферные — стоят дешевле, работают автономно без электричества. Представляют собой одну или несколько полых трубок в которые под давлением подается газ. Воздух, необходимый для продуктивного сгорания газа, забирается прямо из помещения, в котором установлена печь. Он смешивается с газом, затем газовоздушная смесь поджигается при помощи электро- или пьезо- зажигалок.

Строение атмосферной газовой горелки

Именно в механизме работы и кроется основной ее недостаток атмосферных моделей — необходима хорошая тяга, а также эффективная система вентиляции, обеспечивающая приток воздуха. Зависимость этого типа оборудования от состояния атмосферы в помещении, откуда топится баня, доставляет много хлопот. При каждом более-менее активном движении воздуха, изменяются пропорции газовоздушной смеси, что ведет к изменению количества тепла, которое выделяется. И вообще, такие горелки сжигают газ далеко не полностью, и значительная его часть улетает в трубу. Минимум автоматики, конечно отслеживает наличие воздуха и пламени, обеспечивает минимальную безопасность, но следить за работой оборудования надо.

Что еще важно, что атмосферную горелку не получится просто поставить в дровяную банную печь, если это не было предусмотрено при конструировании. Если это сделать в печах с внутренней каменкой, то пламя упрется в емкость для камней. А сгорать газ должен в воздухе, без контакта с металлом. Если ставить атмосферную горелку в печь без каменки, газ горит нормально, но греется только верхняя часть топливного отсека — пламя направлено вверх и нижняя часть остается почти без нагрева, что уменьшает скорость разогрева парилки.

Одна из газовых печей для бани — Таймыр фирмы Теплодар

Еще один момент: специалисты советуют ставить в банные печи только специально для них разработанные газовые горелки. Они длиннее обычных, так как рассчитаны на выносную топку (при использовании газа топить надо только из смежного с парилкой помещения). Одна беда: они в разы дороже обычных, используемых для отопительных котлов. Цена — практически такая же, как на наддувные горелки, а экономичность почти в два раза ниже. Потому чаще или ставят устройства для отопительных печей, или — с принудительной подачей воздуха.

Второй тип газовых горелок для банных печей — вентиляторные или наддувные, дутьевые (это все разные названия одной конструкции). В них газ смешивается с воздухом при помощи вентилятора. Скорость его вращения регулируется при установке. В последствии параметры атмосферы в бане мало влияют на интенсивность сгорания газа. Конструктивно она выглядит как блок с прилагающимися датчиками и контроллером.

Схема работы горелки с вентилятором

Этот тип оборудования в среднем в два раза экономичнее, чем установки атмосферного типа. Их недостаток — энергозависимость (работают только при наличии электропитания) и высокая цена — раза в 2-3 выше, чем у атмосферных. С ценой ничего поделать нельзя, а вот снизить зависимость от наличия электропитания можно, если создать резервный источник (аккумулятор или дизель-генератор).

Плюс дутьевых газовых горелок в том, что их можно ставить в дровяные печи. Только надо подбирать модель так, чтобы пламя не упиралось в заднюю стенку топки (использовать коротко-пламенные моедли). Дровяные банные печи, рассчитаны на температуру горения дров — это порядка 800°C. При горении газа температура в верхней части факела может достигать 1600°C. Потому так важно не допускать касания пламени частей печи (в случае с атмосферной установкой ситуация такая же). Но даже в этом случае металл, скорее всего, перегорит быстрее — температуры выше.

Положительный момент горелок с вентиляторами- возможность настройки на любую мощность и перевод на сжиженный газ (и обратно).

Газовая печь для бани расход газа. Конструкция газовой печи

По своим конструктивным особенностям печи, функционирующие на газу, схожи с классическими дровяными. Единственное различие заключается в том, что у первых вместо дверцы для загрузки дров предусмотрена панель с газовой горелкой.

Некоторые модели универсальны, к ним можно дополнительно оборудовать топливник для дров и блок с газовой горелкой и выносной системой управления. Подобная конструкция может функционировать как на дровах, так и на природном газу.

С таким устройством вы сможете нагревать воду, получать пар, отапливать парилку и смежные помещения, объемом от 6 до 24 м³.

Состоит газовая печь для бани из следующих элементов:

1. мощная горелка с энергозависимой автоматикой регулирования и безопасности;
2. топка: уникальная система теплообмена которой позволяет равномерно распределять тепло;
3. система дымоотведения, в которой увеличена длина прохождения пламени и продуктов горения;
4. теплообменник: находится с левой или правой стороны топки;
5. емкость для каменки открытого типа, в которой есть вентилируемый режим работы;
6. кожух- конвектор : отвечает за создание потока горячего воздуха, а также выполняет функцию защиты от инфракрасного излучения;
7. зольник : за счет этого элемента попадает воздух в топку, также через него производятся профилактические работы по очистке продуктов сгорания, осыпающихся через колосниковую решетку (если топливом выступают дрова).

Устройство газовой печи для бани Термофор Уренгой

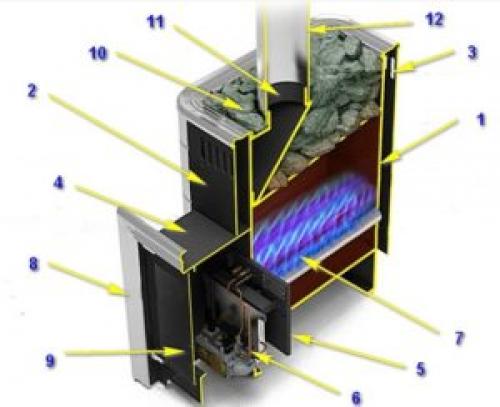

На примере рассмотрим подробно устройство газовой печи Термофор Уренгой .

Главным элементом, в котором осуществляется процесс выработки тепла является камера сгорания (1). Обычно ее стенки производятся из высокопрочной стали, толщина которой от 0,8 мм. Благодаря таким характеристикам, печь для бани на газу будет безопасно функционировать на протяжении длительного периода времени.

Внешний кожух (2) тоже выполнен из стали, но здесь толщина металла составляет 3 мм, от корпуса он отделяется посредством воздушного зазора.

Поскольку снизу доступ воздуху открыт, а сверху по периметру находятся специальные окошки (3), то подобная конструкция является очень мощным конвектором , который обеспечивает быстрый прогрев помещения, отведенного под парную.

Со стороны, которая направлена к предбаннику, печка очень часто имеет удлиненный топливный канал (4), благодаря которому можно выносить загрузочное окно, и непосредственно газовое оборудование из парилки через стенку.

Внутри топливного канала находится панель (5), которая его перекрывает и выступает в качестве основы для крепления газового блока (6) с наружной стороны и газовых горелок (7) — с внутренней.

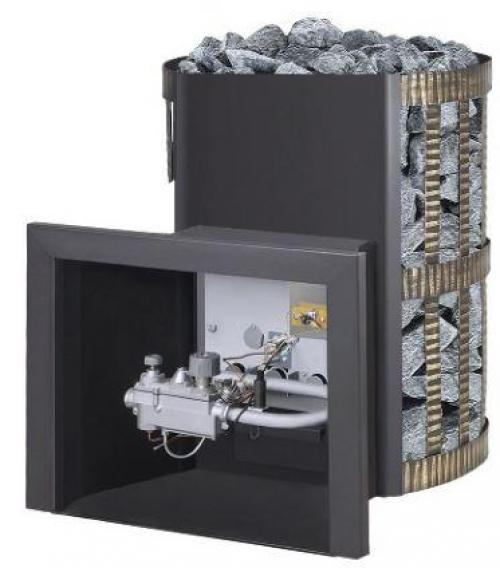

В разных моделях печей горелки могут монтироваться по-разному. В данном случае используется комплект «сахалин» с двумя горелками.

Горелка газовой печи

Горелки классифицируются в зависимости от вырабатываемой тепловой мощности.

Для более привлекательного внешнего вида оборудования окно топливного канала имеет раму из декоративного металлического наличника и жароустойчивый экран (9).

В конструкцию любой банной печи входит каменка. Отсек, предназначенный для камней, может располагаться сверху (10) либо по фасадной и боковым стенкам, а иногда и вовсе он может закрывать весь корпус печи.

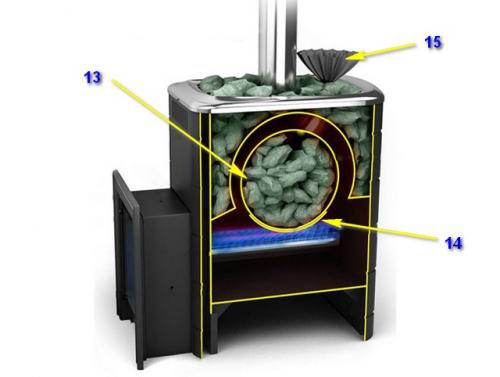

Устройство газовой печи для бани с двумя каменками

В некоторых моделях есть две каменки (открытая и закрытая).

На рисунке справа представлена модель с двумя каменками (13). Внутренний отсек находится в контакте с пламенем горелок, поэтому для дополнительной защиты предусмотрен экран (14).

Как и любая другая печь, газовая каменка для сауны снабжена патрубком для возможности подсоединять дымоход определенного диаметра (11). А начальный, одностенный участок трубы очень часто применяется для установки бака для подогрева воды.

В качестве отделки корпуса печи могут выступать различные материалы. Чаще всего используется поверхность из металла, покрытая термостойкой краской, обычно — черной.

Модели дровяных печей для бани и сауны есть у производителей Гефест , Ферингер .

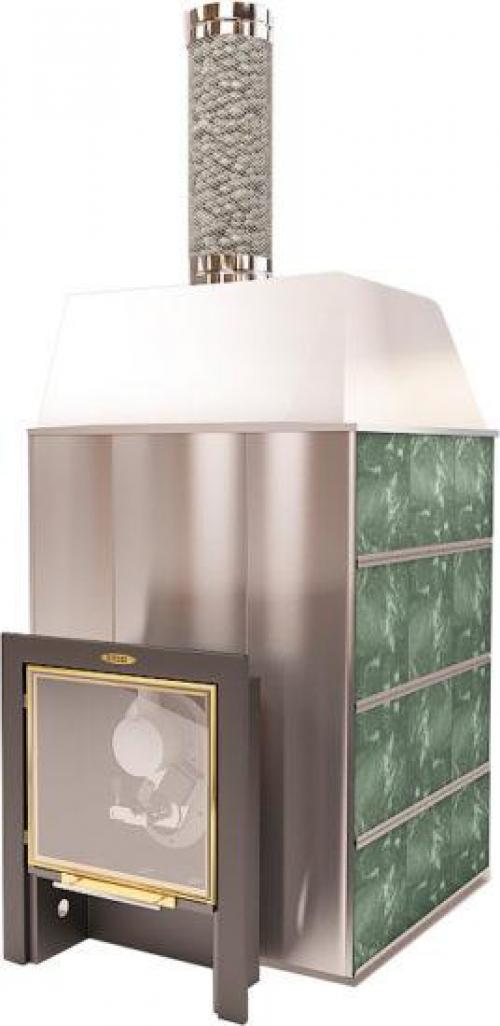

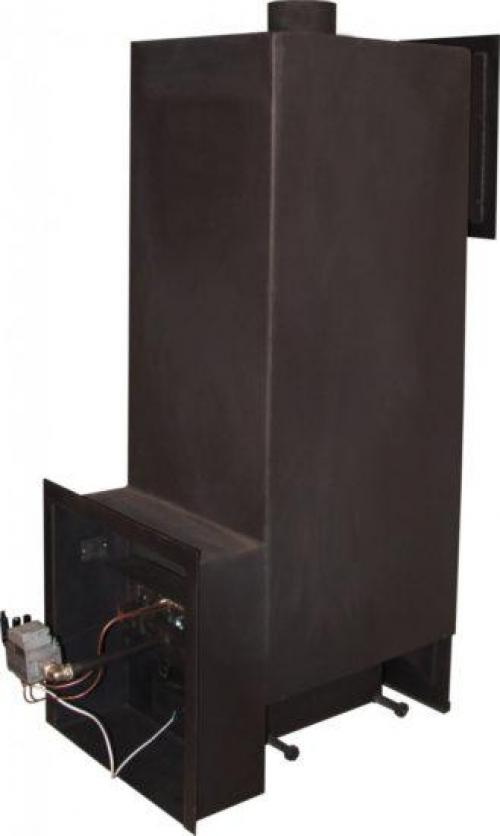

Лучшие газовые печи для бани

В торговле можно встретить различные по типу конструкции агрегаты, отличающиеся по техническим характеристикам, стоимости и дизайну. Каждая модель имеет свои достоинства и недостатки.

«Куткин Г-4,0»

Страна производитель – Россия. Модель предназначена для обогрева больших бань до 70 кв.м. Её можно устанавливать в парилки площадью 20-35 кв.м. Печь пригодна для установки в финской сауне, русской бани и турецком хамаме.

Заводские настройки газовых горелок сделаны для магистрального газа, но могут быть перенастроены на сжиженное голубое топливо. Материал изготовления – жаропрочная сталь марки AISI 430. Толщина стенок печи – 4 мм.

Технические характеристики:

• вес – 85 кг;
• расход газа – 4 куб.м/час;
• габаритные размеры – 60х520х900 мм.

Достоинства:

• несколько температурных режимов;
• долговечность;
• регулируемая конвекция;
• приятный сухой пар;
• привлекательный дизайн;
• закрытая каменка;
• привлекательное дизайнерское решение.

Недостатки:

• нет пушки для пара;
• узкий диапазон регулировок температурных режимов;
• нет защиты от перегрева печи.

«Тройка №06-ГТ»

Страна производитель – Россия. Модель нужно обкладывать кирпичом. Печь предназначена для отопления парилки площадью до 80 кв.м. Агрегат имеет надёжную автоматическую систему управления.

Она имеет 4 степени защиты. Корпус агрегата выполнен из котловой металла, толщиною 10 мм. В топке печи она увеличена до 20 мм. Дополнительную прочность конструкции придают усиленные рёбра.

Технические характеристики:

• вес – 450 кг;
• габаритные размеры – 1600х500х800 мм.

Достоинства:

• повышенная прочность;
• долговечность;
• приятный сухой пар;
• закрытая каменка.

Недостатки:

• высокая стоимость;
• необходимость обкладки кирпичом;
• обязательное устройство фундамента;
• большой вес и габариты.

Везувий Скиф Ковка 18

Страна производитель – Россия. Модель выполнена из стали и оснащена чугунной дверцей топки и решёткой колосников. Печь может работать на дровах и газе. Каменка вмещает 130 кг камней.

Предназначена для парилок, имеющим площадь до 20 кв.м. Нагревательная поверхность конструкции закрыта кожухом, который выполняет роль конвектора.

Технические характеристики:

• вес – 90 кг;
• габариты – 575х640х755 мм.

Самодельная газовая печь. Особенности самодельных газовых печей

Газовая печь отличается от печи на дровах тем, что в ней для растопки используется газ. Поэтому в таком устройстве вместо окошка для закладки дров вмонтирована полость для горелки. Однако своими руками можно сделать также газодровяную печь.

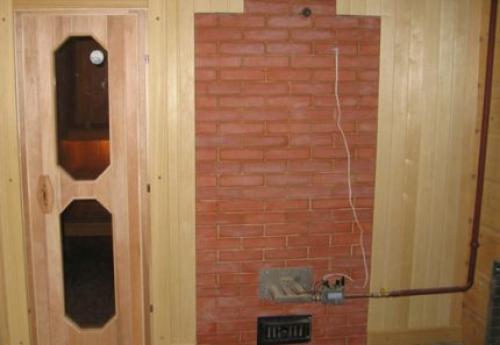

Металлическую банную печь нередко обкладывают кирпичом. Футеровка производится с целью повышения теплоотдачи. К тому же металлическая конструкция с кирпичным кожухом остывает значительно медленнее

Большинство газовых печей имеют следующую конструкцию. В корпус устройства монтируется наддувная или атмосферная газовая горелка. Подача топлива осуществляется через герметично присоединенный газовый шланг или трубу.

В верхней части самодельной газовой печки находится закрытая каменка или открытый поддон с камнями, которые нагреваются горелкой, а также приспособление, отводящее продукты горения.

При самостоятельной сборке обязательно нужно позаботиться об установке термостата и предохранителя, который обрывает подачу газа в случае, если погасла горелка. Газокамера, содержащая сгораемый газ, обычно располагается под поддоном с камнями.

К преимуществам самодельных газовых печей для бани относят:

• компактность размеров, ведь газовые печки не имеют топки и зольника;
• быстрый нагрев до необходимых температур;
• экономичное потребление ресурса;
• отсутствует необходимость постоянного ухода за устройством;
• при установке бака с водой можно также и нагревать воду.

К недостаткам стоит отнести необходимость наличия источника газа. Например, если баня находится за городом в не газифицированном районе, некоторым владельцам придется покупать газовые баллоны или устанавливать мини-газгольдер. Однако и в этом есть плюс — нет нужды получать разрешения.

Стоит помнить, сто при работе с газом всегда нужно соблюдать технику безопасности.

При выборе газовой горелки для банной печки стоит учитывать, что КПД атмосферных горелок не превышает 90%, а КПД наддувных более 95%. Однако первый вариант выигрывает в плане независимости от электричества

При установке печи открытого типа горения необходимо спроектировать и установить вентиляционную систему и дымоход. Также при сжигании кислорода воздух становится более сухим, поэтому нужно позаботиться об увлажнении воздуха.

Газовая печь для бани с теплообменником. Чем топить баню (дрова, газ, электричество)?

Все печи принято классифицировать по типу топлива. Существует три основных вида печей: дровяные, электрические и газовые.

Дровяные печки

Древесина — хорошо известный источник энергии, причем доступный и надежный. Дрова не только обогревают помещение, но и наполняют его чудесным ароматом дерева.

Плюсы и минусы

Не придется проводить электричество или прокладывать газовые трубы вокруг плиты.

Отлично подходит для районов, где часто возникают проблемы с подачей электричества или газа.

Этот источник тепла отличается низкой ценой и доступностью.

Нужно следить за поленьями, добавлять новые и удалять золу.

Важно постоянно отслеживать температуру.

Нагрев каменки занимает много времени.

Необходимо регулярно прочищать дымоход.

Электрические печи

Чаще предпочтение отдается электрическим нагревателям, поскольку они являются современным и безопасным вариантом. Электрические печи быстро нагревают сауну и дают возможность точно знать температуру и влажность в помещении.

Главный недостаток таких печей заключается в том, что они требуют постоянной подачи электроэнергии, а стоимость электроэнергии варьируется во многих регионах и может быть довольно высокой в некоторых областях, и не все люди могут себе этого позволить.

Газовые печи

Важно понимать, что газовую печь не следует устанавливать самостоятельно. Установку должен выполнять только специалист.

Газовая печь хорошо обогревает помещение и требует мало топлива. Владельцы саун могут быть обеспокоены тем, что обязательным условием будет либо подключение к общественной магистрали, либо наличие баллона для непрерывной подачи жидкого топлива.

Газовые печи для бани с баком для воды. Цены на популярные газовые печи

Печь «Сибирский утес» каменка которой закрывает весь корпус прибора и удерживается кованой решеткой. Показан дровяной вариант, но не исключается и установка газового блока.

Кроме того, некоторые типы банных печей предполагают наличие двух каменок – открытой, и закрытой, к которой ведет канал для заливки воды в целях особого режима парообразования.

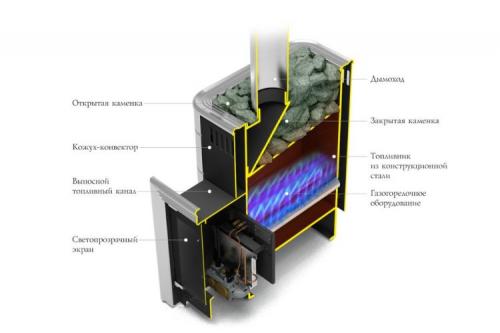

Особенность газовой банной печи «Термофор Таймыр INOX» – наличие второй, внутренней каменки

На иллюстрации показана сходная модель печи, но уже оснащенная, помимо внешней, еще и внутренней каменкой (поз. 13). Этот отсек непосредственно контактирует с пламенем горелок, поэтому дополнительно защищен снизу экраном (поз. 14). Для создания специфического парообразования, более близкого к традиционной русской бане, предусмотрена воронка с трубкой (поз. 15), ведущей непосредственно к внутренней каменной укладке.

Кстати, камни, как правило, в комплект печи не входят и приобретаются отдельно. В паспортных данных модели обычно указывается необходимое количество минералов для укладки. При выборе камней следует проявлять известную осторожность – просто подобранные на улице валуны могут оказаться небезопасными для здоровья – никто, кроме специалиста, не может предсказать их точный химический состав, и то, как они поведут себя при высокотемпературном нагреве. Поэтому оптимальным станет приобретение специальных минералов – они продаются в магазинах банных принадлежностей и оборудования. Это, например, может быть жадеит, талькохлорит, габбро-диабаз и другие камни. Впрочем, это уже тема для отдельного разговора.

Как и любая печь, банная печь-каменка имеет патрубок для подсоединения дымохода определенного диаметра (поз. 11). А начальный, обязательно одностенный участок трубы (поз. 12), нередко используется для установки бака для подогрева воды.

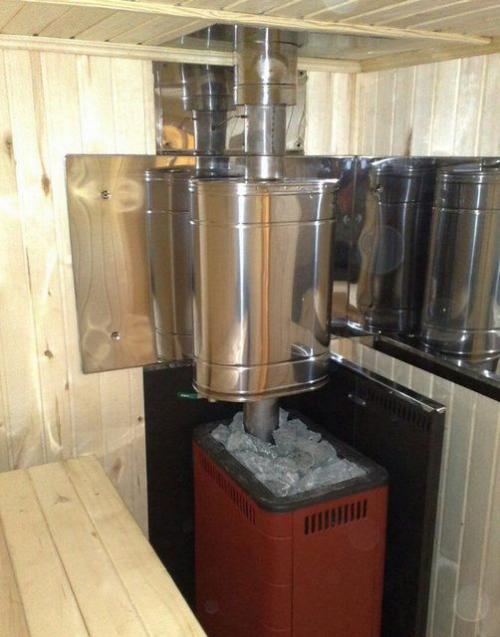

Для подогрева воды используется бак, установленный на начальном участке дымоходной трубы.

Впрочем, варианты подогрева воды могут быть и иными. Например, бак может навешиваться на боковую или заднюю стеку печи (если она не сделана по конвекционной схеме).

Как сделать баню на газу. Можно ли в баню провести газ

Технологически прокладка газовой трубы не представляет никаких сложностей. Даже если нужно провести газ от дома в баню, стоящую на большом удалении от основного строения. Использование газового магистрального топлива в котельной сауны только улучшит уровень комфорта. Другое дело, что газификация отопления бани всегда обставляется множеством условий и ограничений. Поэтому стоит как минимум приглядеться к состоянию дома и постройки бани, так как суровые газовщики и инспекторы – контролеры будут проверять выполнение требований СНиПов и ГОСТов по газу «вживую».

Что может помешать провести газ в баню:

• Незарегистрированное строение сауны. Газ нельзя будет подвести в банное помещение, на которое отсутствуют документы о праве собственности, акты ввода в эксплуатацию, подтверждение соответствия строительным и пожарным нормам;
• Планировка помещения бани не позволяет установить отопительное оборудование на газу;
• Парное отделение, где будет установлена каменка или печка на газовых горелках, не соответствует противопожарным нормам, нет дымохода;
• Экономическая целесообразность использования газа для обогрева и отопления помещения.

Понятно, что строение бани нужно регистрировать, вносить изменения в существующий проект частного дома. Придется пообщаться с множеством чиновников, в том числе с газовой службой и пожарной инспекцией, МЧС. Большую часть необходимой информации об условиях газификации бани можно получить от представителей данных служб.

Совет! Любые консультации специалистов нужно проверять, особенно, когда речь идет о том, чтобы завести газ в помещение или в пристройку. Часто можно услышать слегка искаженную информацию, поэтому лучше всего свериться с требованиями нормативной документации, хотя бы с нормами СП 62.13330.2011*, п. 7.1-7.17.

Коробку бани перед подведением газа нужно будет основательно утеплять, иначе класс энергопотребления окажется низким. Эксперты могут заложить в ТУ на газификацию требование о модернизации теплоизоляции.
