Горизонтальная печь из трубы изготавливается из тех же материалов, что и вертикальная, однако размеры труб для неё немного отличаются:

• Основная труба должна быть длинной в 75 см и диаметром в 53 см;
• Вторая труба должна быть меньшим диаметром (11,4 см).

Горизонтальные печи из трубы для бани делаются чуть сложнее, однако с такой конструкцией вы сможете самостоятельно решить, где вам расположить бачок с водой. Чаще бак устанавливают на топке или за ней.

Если вы решили выстроить именно такую печь, то следуя нашей инструкции, вы легко справитесь с поставленной задачей:

1. Расположите трубу горизонтально и приварите к ней ножки;
2. Изготовьте колосник . Для этого от нижней точки трубы отмерьте расстояние, равное 1/3 диаметру трубы. Далее необходимо вырезать из листа железа прямоугольник, длина которого будет равна 75 см, а ширина должна быть равна 1/3 диаметра основной трубы. Данный прямоугольник будет служить дном топки, поэтому в нём также необходимо сделать отверстие для колосниковой решётки. Далее остаётся только приварить данный прямоугольник к нижней части трубы.
3. Торцы печи . Чтобы сделать торцы печи, вырежьте из листа металла два прямоугольника (53 на 70 см), после чего, приварите их к торцам трубы. На переднем торце сделайте дверцы поддувала и топки, о которых мы подробно рассказывали при изготовлении вертикальной трубы.
4. Дымоход . Чтобы сделать правильный дымоход, сначала проделайте отверстие в основной трубе, ближе к заднему торцу. Далее возьмите маленькую трубу и разрежьте её пополам. У одной из половин необходимо заварить торцы листами железа с выемкой, чтобы позднее установить полученную конструкцию на поверхность основной трубы. Также в центре этого свода необходимо сделать отверстие для дымоходной трубы. После всех проделанных работ приварите изготовленный свод к основной трубе.
5. Корзина для камней . Для изготовления каменки можно использовать пруты арматуры. «Сплетите» из них корзину и приварите к печи.
6. Для изготовления бака используйте нержавеющую сталь. Сделанный бак можно прикрепить к задней стенке печи либо над топкой.

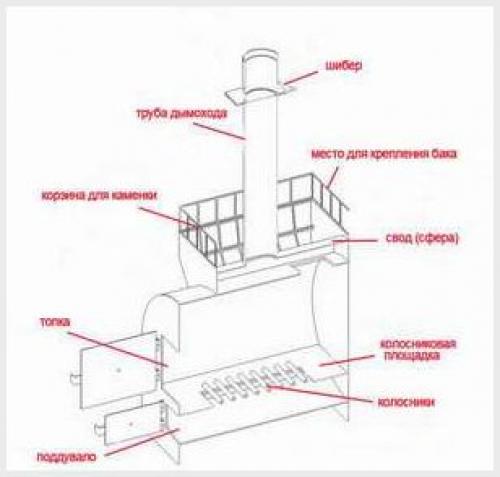

Печь для бани из трубы 530 горизонтальная чертеж. Горизонтальная печь из трубы – видео

Основным отличием горизонтальной каменки является расположение корзинки для закладки камней и бака для воды снаружи топливного отделения. Поддувала и дверцы топливника выносятся за пределы парной.

Этапы работ по изготовлению печи своими руками:

1. Толстостенная труба укладывается набок и чтобы не каталась, закрепляется. В ней, согласно чертежам, нужно сделать разметки. Для этого, отступив от низа 1/3 диаметра, на внутренних стенках проводятся две горизонтальные параллельные линии.
2. Из толстого стального листа вырезается основание топливника. Его ширина должна быть равна расстоянию между проведенными линиями, а длина – длине трубы.
3. Если в наличии есть заводские чугунные колосники, то посередине стального листа вырезается прямоугольное окно. Если готовых колосников нет, то их можно своими руками сделать из толстых арматурных прутков, наварив их на всю длину полученного окна снизу листа из стали.
4. Полученное основание топливника вдоль начерченных линий вставляется в основу конструкции и приваривается к внутренним стенкам трубы.
5. Торцевые стенки выполняются из толстых металлических листов. Их ширина должна получиться на 20 мм больше диаметра трубы, а в нижней части стенок для будущей печи нужно сделать ножки. Задняя стенка оставляется прямоугольной, поскольку к ней будет крепиться бак для воды, а переднюю можно закруглить. Тогда готовая печь для бани будет выглядеть более эстетично.
6. В торцевой передней стенке прорезаются два проема. Один из них (для поддувал) должен находиться на 10–15 мм ниже колосников. Проем для топки вырезается на 30–40 мм выше основания топливника.
7. Вырезанные из металлического листа фрагменты будут использоваться в качестве дверок. Крепят их к приваренным заранее к передней лицевой стенке гаражным петлям. Поддувала и топки перед установкой необходимо оборудовать запорными механизмами и ручками.



Относительно основания топки в правильном положении устанавливаются торцевые стенки и по всему периметру с помощью сварочного аппарата на стыке герметично обвариваются с основной трубой.

8. Между дымоходом и выходным отверстием топки можно установить вторичную камеру. В ней раскаленные продукты сгорания и дымовые газы окружающим камням будут передавать тепло, за счет чего повысится эффективность печи для бани. Сделать ее можно из трубы длиной в 350–450 мм и диаметром в 250–350 мм. Элемент разрезается на две равные части и торцы одной половинки завариваются вырезанными в форме полумесяца заглушками из стали.
9. Для дымохода в верхней части купола прорезается круглое отверстие. Оно должно быть немного смещено от центра и иметь диаметр трубы для дымохода. В полученное отверстие вваривается патрубок длиной от 100 до 120 мм.
10. Рядом с задней стенкой на самом верху основной трубы с диаметром от 150 мм прорезается еще одно круглое отверстие. Готовый купол нужно установить и приварить к основной трубе так, чтобы два отверстия относительно друг друга располагались вдоль продольной оси с небольшим смещением.
11. Из тонких арматурных прутков или перфорированного листового металла вокруг вторичной камеры наваривается корзина для камней.
12. К задней стенке полученной печи для бани крепится металлический бак для нагрева воды.

Хорошая печь в баню. Мощность дровяной печи — весомый параметр

В технических характеристиках банных печей всегда указывается на какой объем помещения рассчитана мощность конкретной модели печи. Как правило, указывается диапазон: от 6 до 12 куб.м. или от 12 до 24 куб.м. и т.д. Однако, в данном случае не достаточно просто перемножить высоту, длину и ширину парной. Дело в том, что для определения объема парной при выборе нужной мощности печи, есть некоторые нюансы.

• Если планируете топить печь в зимнее время, то к полученному объему добавьте 30%. В этом случае объем будет лучше соответствовать подходящей мощности печи.
• Если в парной есть поверхности, не имеющие теплоизоляционного покрытия (бетон, кирпич, стекло и т.п.), то при расчетах на каждый квадратный метр поверхностей из подобных материалов следует добавить еще 1,2 м³объема.
  Например, объем парной равен 10 м³. Внутри имеется стеклянная дверь шириной 0,8 метра и высотой 2 метра. Расчеты: 10+2х0,8х1,2 = 11,9. Отсюда следует, что печь следует выбирать для помещения объемом 12 м³.
• Если стены изготовлены из массивных бревен, то расчетную кубатуру необходимо увеличить в 1,5 раза.

А теперь, главное — печь подбирается под размер только парной! Многие же банщики норовят отопить печью всю баню и, соответственно, отталкиваются от размеров всей бани. О том можно ли печью отопить всю баню мы расскажем в следующей нашей статье.

Вышеперечисленные правила расчета подходят для большинства парных, где внутренняя отделка выполнена вагонкой с термоизоляцией под нее. Если же у вас какие-то большие панно из соли, например, или много места занимает декор, или изоляция выполнена из камня, то требуется индивидуальный расчет.

Печь для бани из трубы 530 горизонтальная. В чем преимущества горизонтальных банных печей из трубы:

• за счет особенностей состава стали имеет устойчивость к высоким температурам;
• баня прогревается достаточно быстро до максимальной отметки 90 градусов (естественно, это зависит и от температуры на улице, зимой прогрев дольше);
• по сравнению с заводскими печами, приобретение материалов не потребует высоких затрат;
• при соблюдении всех нюансов работы и качественного результата печь прослужит очень долго (более 15 лет);
• конструкция из металла имеет небольшой вес и не потребует возведение фундамента, в отличие от альтернативного варианта – печи, сделанной из кирпича.

Наряду с вышеперечисленным, у металлических изделий имеются и недостатки:

• печь нуждается в постоянном подтапливании – быстро остывает;
• если баня имеет большую площадь, то она нагревается неравномерно. Правда, эту проблему можно легко решить, установив несколько печей.

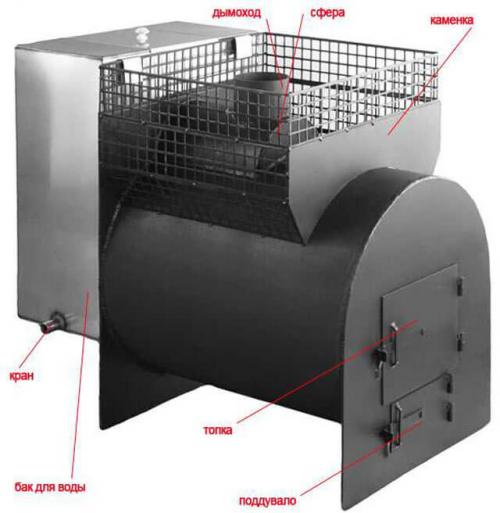

Далее – пошаговая инструкция изготовления горизонтальной печи своими руками . Фото помогут лучше разобраться в технологии работы.

Самое главное, перед началом всех работ необходимо убедиться, что трубу для банной печи вы используете качественную, на которой отсутствует коррозия. В противном случае горизонтальная печь долго не прослужит. Рассмотрим основные этапы:

сначала необходимо приготовить для работы трубу, диаметр которой не менее 0,5 метра, а длина – 0,8 метра

Края трубы важно сделать ровными;
подготовить лист метала толщиной от 10 до 12 мм. Из него делаем колосниковую площадку

Она выглядит как прямоугольник размером 80х40 см. В площадке необходимо сделать прорезь и закрепить к нему прутки. Можно применить промышленные колосники;
затем колосниковую площадку необходимо приварить к стенкам внутри трубы;
для увеличения срока эксплуатации данного изделия нужно проследить, чтобы шов трубы оказался непосредственно под площадкой;
далее следует изготовить торцовые стенки из листового металла. Впоследствии он должен выглядеть как прямоугольник с закругленным верхом. Ширина – 60 см, длина детали – 70 см;
в фасаде вырезаем 2 прямоугольника, которые будут дверцами поддувала и топочной камеры ;
после делаем заднюю стенку также в виде прямоугольника размером 70х90 см. При этом верхняя часть стенки будет выполнять функцию ограничителя для каменки, расположенной снаружи;
к трубе нужно приварить фасад и заднюю стенку;
снаружи нашего почти законченного изделия необходимо сделать сварку переднего ограничителя каменки, который снизу должен будет повторять контуры трубы, а сверху – контуры задней стенки;
в верхней части корпуса вырезаем отверстие размером 15х15 см. Над ним монтируем свод печи из листового металла с отверстием для дымохода. Отверстие должно быть сдвинуто на 10-15 см к фасаду;
после этого непосредственно к своду нужно выполнить сварку дымовой трубы;
для того чтобы увеличить стенки каменки, к ограничителям необходимо наварить решетки, высота которых 15-20 мм;
следующее действие – непосредственно выполнение монтажа дверей зольника и топочной камеры;
к задней части изделия надо приварить полку для водонагревательного бака. Размер полки зависит от размера бака;
завершающий этап – конструкцию нужно будет обработать шлифовальным кругом, чтобы очистить от ржавчины. Если есть желание, готовую печь покрываем термостойкой полимерной краской и протапливаем.
