Хочу поделиться чертежами и фото изготовления печи для бани, сваренной из листа металла стандартного размера 250х125 см, толщиной 3 мм.

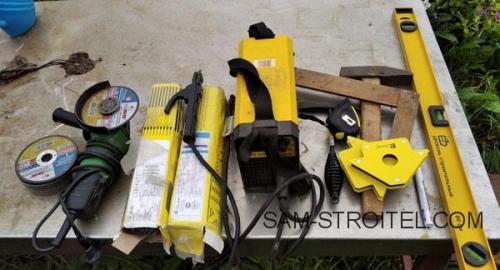

Для работы нам понадобятся:

• — Лист металла 250х125 см — 1 шт.
• — Уголок металлический 50х50 — 5м
• — Дверные петли, болты с гайками
• — Сварочный аппарат с электродами Ø3 мм — 5кг
• — «Болгарка» с отрезными и шлифовальным кругом
• — Дрель со сверлами по металлу
• — Магнитные уголки, угольник, уровень
• — Кувалдочка, шлакоотбойный молоток
• — Рулетка, мел, маркер, гвоздь для разметки

Процесс изготовления

Размеры рассчитывались исходя из минимального количества частей резки и сварки.

Таким образом, высота печки составит — 125 см, длина — 65 см, ширина — 40 см.

Объем резервуара под воду — 65 л, полный объем каменки примерно 140 л, а полезный около половины от него.

Каменка закрытого типа с периодическим нагревом, т.е. камни нагреваются непосредственно от топки и проходящего между ними дыма (классический вариант), однако, можно сделать и с постоянным нагревом, огородив камни перегородкой и пустив сквозной дымоход через каминку.

на рисунке пропорции НЕ соблюдены!

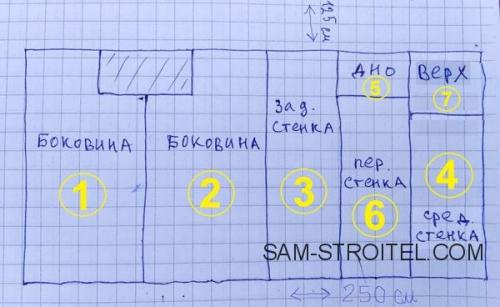

Вырезать части листа будем по данному ниже лекалу последовательно начиная с номера «1» и заканчивая номером «7», сразу все части вырезать не следует, так как придется подгонять их по месту и размеры могут не совпасть.

Для работы потребуется ровная, плоская поверхность, выровненная под уровень. Для начала вырезаем боковины и заднюю стенку.

Выставляем и прихватываем сваркой, замеряем по месту и вырезаем по размеру среднюю стенку, также прихватываем.

Далее, вырезаем и привариваем дно бака и обвариваем внутренние швы перед установкой передней стенки, ставим переднюю стенку.

Провариваем все швы. По низу привариваем уголок для усиления конструкции, предотвращения деформации и прогорания металла. Заполняем бак водой и проверяем его герметичность.

Размечаем и вырезаем дверцу топки, привариваем навесы с расчетом, что дверца должна быть съемная.

Аналогично и с дверцей каминки.

Чуть выше уровня дна бака привариваем уголки под камни.

Закрываем верх, вырезаем отверстие под дымоход, рекомендуемый диаметр — 140 мм. Устраиваем въюшку, шиберную заслонку или другой способ «закрытия» бани.

Наша банная печь готова!

Автор: Николай Ваганов.

Банная печь Жара чертеж. Газовые печи для бани Жара

Эти агрегаты выпускаются для отапливания помещений разного объема, могут быть выполнены с разной толщиной стенки топочной камеры, отличаться по весу, типу ГГУ (газо-горелочное устройство) и стоимости. Внешний вид и чертеж печи на фото.

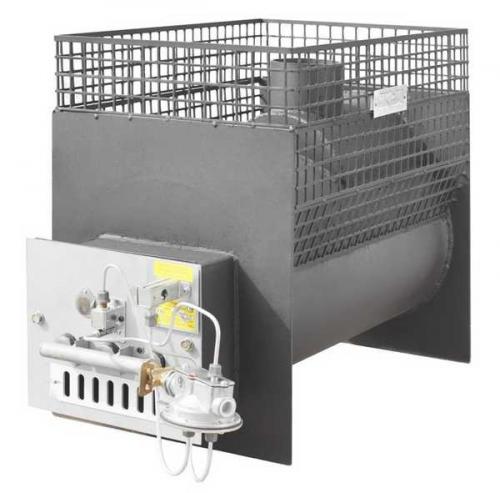

Печь для бани «Жара», работающая на газу

МалюткаГаз — самая маленькая представительница этой серии банных печей. Она рассчитана на отопление парилки от 4 до 12 м3 и оснащена автоматическим ГГУ САБК-9 мощностью 15 кВт. Ее масса небольшая — 52 кг, габариты ШхГхВ 400х725х575 мм, толщина стенок топки 5 мм. Открытая каменка, куда помещается 100 кг камней.

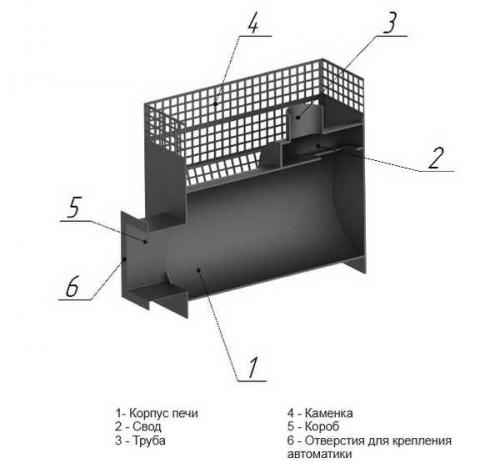

Конструкция газовой банной печи «Жара»

Модели СтандартГаз и СуперГаз предназначены для отопления парилок от 10 до 24 м3 и оборудованы более мощным ГГУ САБК-10 на 30 кВт. Масса агрегатов 92 и 124 кг соответственно. Их технические характеристики представлены в таблице.

Внимание ! Процесс топки всех газовых теплоагрегатов «Жара» выполняется только из смежного помещения (из предбанника либо моечной).

Газовые печи дополнительно комплектуются дымоходом и водяными баками объемом 50, 73 и 90 литров. Очень важно правильно подобрать объем водяного бака, поскольку маленькая его вместительность не обеспечит всех посетителей горячей водой, а слишком большой бак будет долго нагреваться. Имеются отзывы покупателей, столкнувшихся с этой проблемой

Совет! Выбирая водяной бак, исходите не только из показателей требуемого объема воды, но и из мощности теплового агрегата. Важно понять, способен ли он нагреть этот объем одновременно с помещением? По всем нормам на обогрев воды должно уходит не более 10% мощности печи. Кроме того, нагревать воду небольшими порциями удобнее: сначала нужно небольшое количество для запарки веника, позже – чтобы помыться перед заходом в парную, потом еще некоторая часть чтобы ополаскиваться после заходов в парилку. Исходя из максимального расхода за один раз, и нужно выбирать объем бака, а не рассчитывать общее количество воды, которая может понадобиться на всю банную процедуру.

Как сварить печь для бани чертежи. Технология изготовления металлической печи для бани своими руками

Самому сварить печь для бани достаточно просто, поскольку изготовление самодельного отопительного оборудования не требует наличия серьезных расчетов и схем.

По своим техническим и эксплуатационным характеристикам готовое устройство абсолютно не будет уступать заводским изделиям.

Итак, как сварить печку для бани своими руками из доступных материалов? Для начала следует подготовить надежное основание под самодельное устройство.

Возведение фундамента под печь

Несмотря на компактные габариты и небольшой вес металлической печи, механическая нагрузка на пол в месте монтажа устройства будет значительной. Поэтому под печь нужен прочный и надежный фундамент .

Оптимальный вариант для металлической конструкции – фундамент из бетона . Все работы проводятся в следующем порядке:

1. В месте установки печи подготавливается котлован глубиной до 55 см. По ширине котлован должен превышать габариты печи на 10 см с каждой из сторон.
2. На дно засыпается гидроизоляционная песочная подушка высотой до 12 см. Плотно трамбуется и увлажняется.
3. Далее устанавливается опалубка из нешироких досок , верхняя часть которой должна быть на уровне чистового пола.
4. Между досками устанавливается каркас из арматурных прутьев.
5. Выполняется заливка фундамента бетонной смесью и трамбовка строительным вибратором.
6. После застывания бетона опалубка демонтируется, а сверху выкладывается площадка из огнеупорного кирпича в 2 ряда. Высота готовой площадки должна быть выше уровня пола на 20 см.

Пошаговая сборка печи

Самый доступный вариант самодельной печи – из листового металла толщиной до 6 мм. Размеры готового устройства: высота – 75 см, ширина – 55 см, длина – 85 см.

Для сборки основных элементов конструкции используется сварка. Все работы проводятся в следующем порядке:

1. Болгаркой подготавливаются 4 заготовки для будущих стенок. Две имеют размеры 65 × 85 см, две – 65 × 55 см. Размеры днища, внутренней перегородки и верхней части конструкции составляют 54 × 84 см для припуска при наваривании стенок к основанию.
2. Дно выкладывается на ровное основание. Вначале фиксируется одна боковая стенка, далее проверяется правильность полученного угла угольником. Аналогично фиксируются остальные стенки – вторая боковая и задняя. После сборки стенок тщательно свариваем все соединительные швы по периметру.
3. Внутри корпус разделяется на три отделения – для золы, топки и каменки.
4. Для фиксации внутренних перегородок используется уголок размером 3 × 3 см. Подготавливается четыре заготовки по 84 см каждая.
5. Две заготовки фиксируются сваркой на боковые стенки на уровне 14 см, остальные – на уровне 40 см.
6. В заготовке для перегородки размером 54 × 84 см делается небольшой отступ в 5 см и вырезается отверстие 15 × 25 см. Далее привариваются арматурные прутья диаметром 10 мм, которые используются в качестве колосника. Расстояние между отдельными элементами – 10 мм.

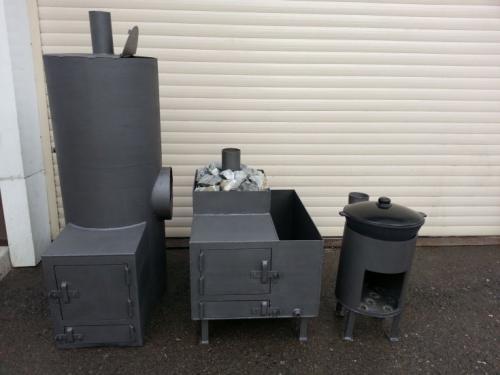

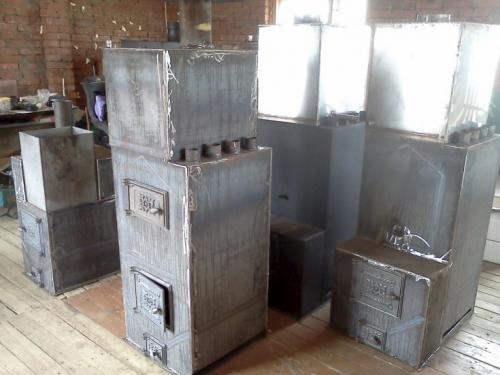

Металлическая печь своими руками: чертежи. Печь своими руками из металла: чертежи, варианты изготовления, идеи применения и разнообразие по видам топлива (100 фото)

Теплицы, гаражи, мастерские – перечисленные объекты в холодное время года требуют автономного отопления. Жаль, что не каждый собственник такой недвижимости способен подвести к ней теплый трубопровод.

Однако все не так уж плохо – самодельная печь из металла своими руками может спасти ситуацию.

Конструкция печи

Прежде чем собирать металлическую печь вручную, надо знать, что собой представляет ее конструкция:

• Топка;
• Поддувало;
• Камера для закладки камней (необходима при работе в бане);
• Резервуар, где хранится вода;
• Колосники;
• Решетка для топки;
• Решетка для поддувала;
• Трубные задвижки.

Для изготовления металлической печи берутся листы из соответствующего материала. Но упростить задачу можно, используя готовые бочки, трубы, огнетушители.

Какой металл использовать

В преддверии изготовления печи обязательно надо осмотреть металл на наличие дефектов – коррозии, трещин, выпуклостей. Если они есть, их надо обработать методом шлифовки, сварки, штамповки.

Надежность и прочность печи придает материал, из которого она собрана. Подходящими металлами для тематической задачи можно считать:

• Обычную сталь;
• Жаропрочную сталь;
• Чугун.

Если печь изготовлена из готовой емкости, то порой в качестве последней выступает бидон или огнетушитель. Самый прочный материал – сталь. Но данный показатель (прочность) также зависит от толщины. Если она составляет 10-18 мм, то печь будет служить долго.

Кроме классических вариантов можно также сделать печь мангал из металла своими руками, это прекрасная альтернатива мангалу из кирпича . Здесь уже можно ограничиться толщиной 3-6 мм, чтобы конструкция имела малый вес для удобной переноски.

При наличии большого количества чугуна придется делать тяжелую печь со стенками толщиной 6-25 мм. Несмотря на свой огромный вес, соответствующие конструкции быстро нагреваются и надолго сохраняют тепло. Говоря иначе, чугунные печи имеют хороший КПД.

Плюсы и минусы

Металлическая печь является неплохим источником тепла. Ее можно делать самостоятельно при наличии определенного опыта, чертежей, инструментов и расходных материалов.

Однако перед изготовлением тематической конструкции надо взвесить все «За» и «Против».

Среди преимуществ металлической печи имеют место:

• Простота конструкции, позволяющая изготовить ее вручную;
• Возможность переноски и транспортировки;
• Удобная эксплуатация;
• Компактность;
• Прочность и износостойкость.

Надо только, чтобы металлическая печь имела хороший уровень нагрева и умела хранить тепло. Все остальное – дело техники.

К слову, для работы с металлом используются разные электроинструменты:

• Электродрель;
• Болгарка;
• Сварочный инвертор.

При отсутствии режущего электроинструмента можно ограничиться ручным – ножовкой по металлу, зубилом, молотком. Некоторые мастера вместо сварки соединяют фрагменты металла крепежными элементами – болтами.

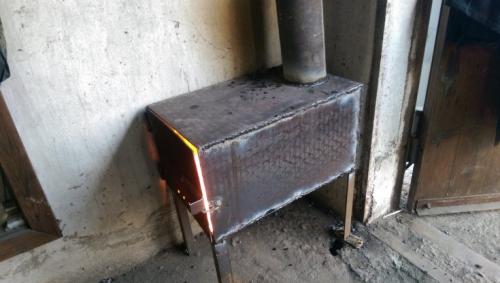

Радует тот факт, что любая буржуйка, будь это даже банная печь из металла своими руками, не требует подготовки фундамента. Надо только установить дымоход и обеспечить к нему путь.

Находясь все время в помещении, печная конструкция может поддаваться химическим реакциям разве что из-за сгорания твердого или жидкого топлива.

Но это не мешает ей служить в течение десятков лет. Деформации также исключены, если стенки металла имеют толщину не менее 8 мм.

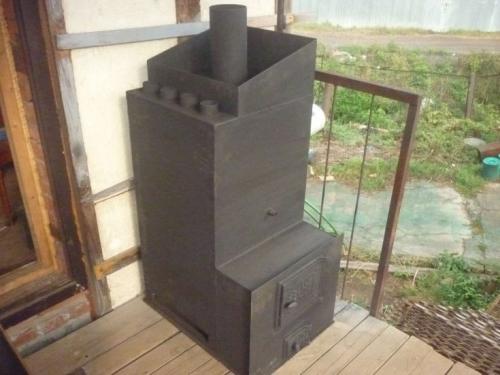

Конструкция банной печи из металла. Из чего выбирать

Различия между металлическими печами чаще всего кроются в размере, конструктивных особенностях и дополнительных модулях, которые в них могут присутствовать. Поэтому условно их можно разделить на:

• вертикальные и горизонтальные;
• с баком для воды или без него.

Вертикальные варианты печей для бани занимают меньше пространства, поэтому предпочтительнее в использовании. Горизонтальные быстрее нагревают воздух, т. к. протяженность корпуса имеет большую площадь соприкосновения с воздухом. Конструкция некоторых печей для бани предусматривает наличие бака для воды. Впоследствии она смешивается с холодной и используется в моечной. По расположению топки выделяют такие варианты конструкций:

• с топкой в парилке;
• с топкой в комнате отдыха;
• с топкой на улице.

При расположении топки в парной появляется возможность загружать топливо, не выходя из помещения. Но в этом есть и свои неудобства. Одно из них – постоянная грязь от дров, которая смешивается с влагой. Дрова в парилке сыреют и имеют меньший КПД. Самым удобным считается вариант конструкции печи для бани с загрузкой дров из комнаты отдыха, т. к. ее легче прибирать, и заниматься растопкой могут те, кто на данный момент ожидают своей очереди. Последний вариант расположения топки для печи подходит для самых маленьких помещений и актуален для использования в теплое время года. Конструкция банной печи из металла также может быть:

• открытой;
• закрытой.

Первый вариант еще называют горячими. Их особенность заключается в том, что они устанавливаются как есть, без использования кирпичной кладки. Преимуществом такого варианта является быстрый нагрев до высоких температур. Но она небезопасна, т. к. о нее легко обжечься. Закрытые конструкции печей еще называют холодными. Чаще всего они обкладываются огнеупорным кирпичом со всех сторон. Это позволяет снизить температуру стенок. Такая конструкция нагревается дольше, но безопаснее. В ней дополнительно могут быть предусмотрены воздуховоды, которые позволяют пропускать значительное количество воздуха, обеспечивая конвекцию.

Обратите внимание! Есть и свои нюансы и в отношении каменки. Она также может быть закрытой или открытой. Сложно говорить о преимуществах и недостатках каждой. Чаще всего это личное предпочтение владельца.
