Камин — древнейший атрибут интерьера человеческого жилища. С незапамятных времен большая часть семейных событий происходила вокруг домашнего очага. Сейчас можно купить печь-камин с водяным контуром отопления для самого изысканного дизайна.

Технологический прогресс привел к созданию большого числа разнообразных конструкций этого традиционного источника тепла. Один из них — аквакамин с функцией подогрева воды, циркулирующей по отопительной системе. Теперь он может обогревать не одну комнату, а полностью весь дом.

Принцип работы

Камин с встроенным водяным контуром работает так же, как дровяная печь для отопления, в конструкцию которой вмонтирован теплообменник системы отопления.

Преимущества

Установка камина придает дизайну изысканность. Комнату можно быстро прогреть при резком похолодании снаружи или после долгого отсутствия в загородном доме. И сразу же заработает система отопления всего здания.

Выгоды от приобретения аквакамина на этом не заканчиваются:

1. Причудливо переливающиеся огоньки пламени — это одна из трех картин, на которые можно смотреть бесконечно. Отдых у огня — самый древний, расслабляющий и успокаивающий.
2. Конструкция камина не содержит движущиеся механизмы. Там просто нечему ломаться. Долговечность обеспечена тысячелетним опытом использования открытого огня.
3. Корпус аквакамина двойной. Внутри циркулирует вода из системы отопления дома. Металл не перегревается от контакта с открытым пламенем, поэтому срок службы изделия измеряется десятилетиями.
4. Традиционный камин, оборудованный теплообменниками, подключенный к отопительной системе здания, имеет коэффициент полезного действия (КПД) 80 %. Это уровень современных теплогенераторов.
5. К аквакамину можно подключить бойлер для обеспечения коттеджа горячим водоснабжением.
6. Пожаробезопасность гарантирует применение термостойкой прозрачной дверцы топки. При этом мягкий инфракрасный спектр пламени свободно проникает сквозь стекло, приятно греет хозяев камина, создает уютную, теплую атмосферу.
7. Дешевое топливо: дрова, уголь, топливные брикеты — дает ощутимую ежегодную экономию.
8. Печное, каминное отопление полностью автономно, что позволяет строить загородный дом вдалеке от газовых и электрических сетей. Наличие небольшого по мощности электрогенератора обеспечивает возможность применения автоматизированной пеллетной подпитки топки для длительного беспрерывного горения.
9. Современные аквакамины достаточно легкие. Их можно установить без фундамента на негорючее основание, например, из керамической плитки.
10. Разнообразный дизайн современных каминов имеет общую характеристику — компактные размеры при достаточно высокой тепловой мощности, что важно для небольших комнат.
11. Отсутствует инерционность, присущая традиционным массивным печам. За считанные минуты разгоревшееся пламя согреет комнату, где установлен аквакамин. Если предусмотрен циркуляционный насос, то всему зданию не страшны резкие перепады температур наружного воздуха.
12. Цена массивного каменного камина или печи вместе с фундаментом и дымоходом превосходит стоимость аквакамина, монтаж которого достаточно прост, поэтому возможна установка своими руками. А профессионального каменщика сейчас найти сложно, его услуги дорого стоят.
13. При комбинированной системе отопления возможна экономия до 50 % начальной стоимости газового оборудования. Максимальная мощность котла рассчитывается на минимальную зимнюю температуру. На широте Ростова-на-Дону это -24 °С. На практике морозы редко бывают ниже -10 °С. Когда станет холоднее, выручит аквакамин. Все остальное время можно экономить без ущерба для комфорта.

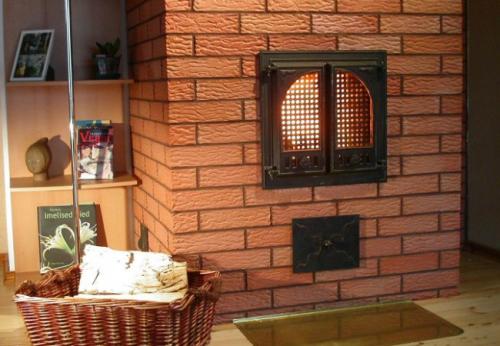

Печь-камин с водяным контуром из кирпича. Как сделать своими руками камин с водяным контуром отопления

Некоторые перспективные технические разработки, которые касаются устройства домашних каминов, способны повысить их эффективность. Усовершенствование конструкции производится по всем влияющим аспектам, благодаря чему показатель КПД для твердотопливного камина удалось поднять от 20 до 80%. Но даже эти успехи не способствуют тому, чтобы камин стал полноценным устройством для обогрева дома или квартиры. Выделенное тепло носит локальный характер. Камин, каким бы эффективным он ни был, способен нагреть воздух только в одной комнате, в которой он установлен.

Воздух обладает плохой теплопроводностью, поэтому передача тепла осуществляться не будет, значит нужно использовать перенос вещества. Воздух использовать в качестве такого вещества нецелесообразно, поскольку по мере его движения по комнатам будет происходить быстрое остывание.

В самую дальнюю комнату воздух уже придет холодным, а вот вода отлично подойдет в качестве теплоносителя, благодаря своей большой удельной теплоемкости. В этой статье мы поговорим о том, как можно построить камин с водяным контуром для отопления своими руками, изучим принцип работы всей системы и ее элементов по отдельности.

Построенное своими руками кирпичное сооружение

Немного о системах отопления

Для того чтобы доставить тепло в каждую комнату дома требуется наличие магистрали, по которой будет циркулировать вода. В качестве такой магистрали используют пластиковые или металлические трубы. Вода отдает тепло в специальных радиаторах, устанавливаемых в нижней части комнат. Остывшая вода возвращается к источнику тепла.

По способу организации системы отопления разделяют на открытые и закрытые.

• В открытой системе вода циркулирует за счет наклона труб. Она поступает в верхнюю точку, благодаря конвекции, а дальше без постороннего вмешательства обходит все комнаты, постепенно понижая уровень. Возвращается в котел по трубе, которая называется обраткой. Возможность расширения при увеличении температуры обеспечивается наличием расширительной емкости, установленной в чердачном помещении. Оно скрыто от взора и занимает максимально верхнее положение. При нагревании объем воды увеличивается, и она вытесняется в расширитель. После остывания происходит обратный процесс.
• Закрытый расширитель способствует повышению давления в системе при нагревании воды. Это дополнительно защищает систему от перегрева, так как кипение при повышенном давлении наступает позже. Для системы закрытого типа характерна принудительная циркуляция, которая обеспечивается специальным насосом. Чаще всего магистраль для закрытой системы выполняется из пластиковых труб. Они состоят из нескольких слоев, которые обеспечивают изоляцию тепла. Таком образом, вода доставляется в нужную комнату без потери энергии. В металлических же трубах тепло через металл уходит по мере транспортировки. С другой стороны, это тепло уходит не наружу, а в комнату, отапливая ее. Споры сторонников металла и пластика остаются актуальными в любое время.

Печь-камин с водяным контуром и тэном. Установка печи-камина с водяным контуром и подключение к системе отопления

Вы купили печь-камин, радиаторы, трубы, расширительный бак и другие элементы системы отопления. Осталось установить печь и подключить ее.

1. Выровняйте пол в месте установки печи-камина. Крайне желательно облицевать его негорючими материалами – при попадании случайных искр и углей пол не загорится.
2. Установите печь-камин и выставите ее по уровню, используя регулируемые ножки при необходимости.
3. Смонтируйте систему водяного отопления. Для гравитационной системы установка циркуляционного насоса не нужна, при принудительной системе циркуляции насос ставят в самую холодную точку обратной трубы, то есть перед входом обратки в теплообменник. Расширительный бак устанавливают в самой высокой точке системы. Лучше выбирать бак закрытого типа с мембраной – чем меньше контакта теплоносителя с воздухом, тем дольше вам прослужат радиаторы и трубы.

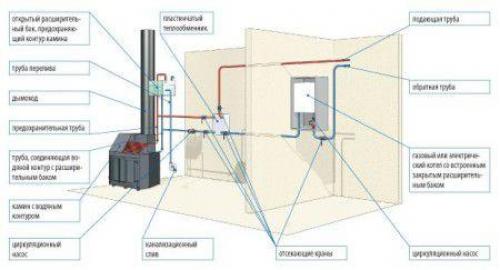

   Схема установка печи-камина с водяным контуром

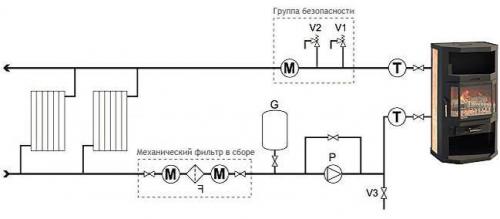

4. Подключите теплообменник к системе отопления по выбранной схеме. Печи-камины с водяным контуром могут работать как независимо, так и подключаться к системе отопления от котла в качестве дополнительного подогрева.

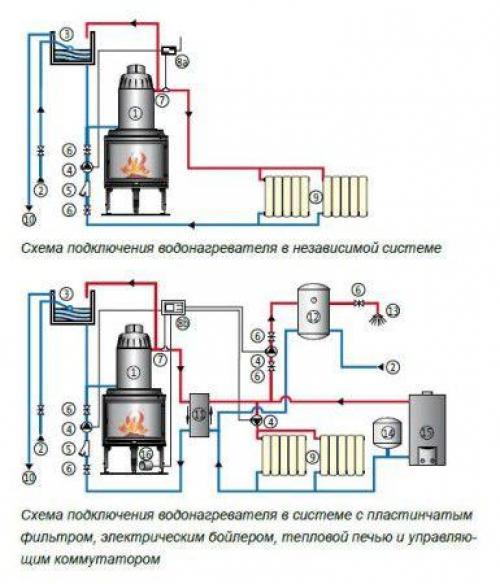

   Схема подключения водонагревателя

5. Заполните систему водяного отопления водой или другим теплоносителем. Проверьте все стыки на отсутствие течи, протестируйте работу циркуляционного насоса.

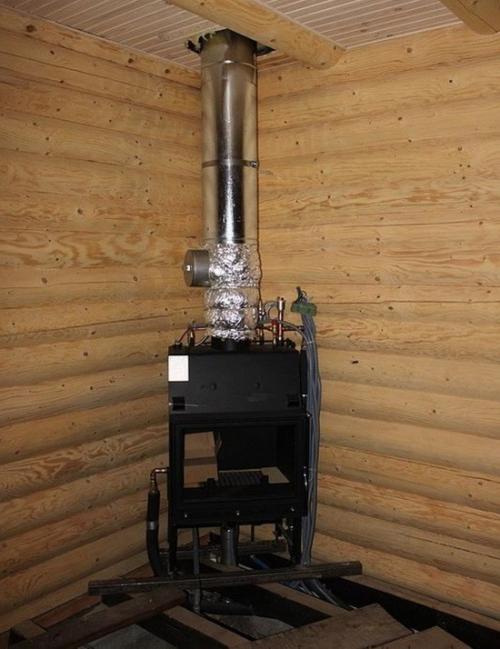

6. Установите дымоход и подключите его к дымовому каналу печи. Все стыки необходимо промазывать жаропрочным герметиком, а проходки через перекрытия – изолировать негорючими материалами.
7. Проведите пробную растопку печи. При топке возможно появление неприятного запаха – это следствие спекания жаропрочной краски, которой окрашены элементы корпуса. В дальнейшем запаха не будет.
8. Проверьте нагрев теплоносителя в системе и отрегулируйте скорость циркуляции, сбалансируйте систему с помощью вентилей на радиаторах.

Печи с водяным контуром длительного горения. Особенности конструкции

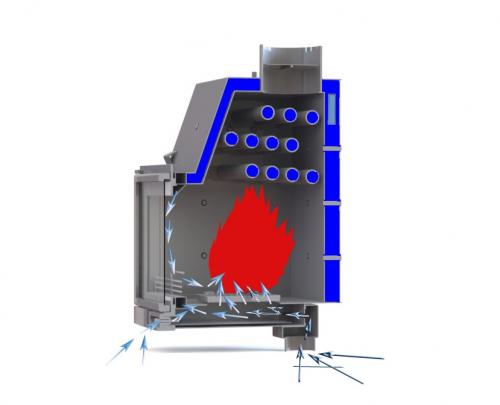

Топливник состоит из двух камер. Пиролизный газ, образующийся в результате горения топлива в первом отсеке, с помощью специальной горелки направляется во второй, где через какое-то время сжигается без остатка. В первой камере под днищем, оборудованным колосниковой решеткой, находится зольник – часть отопительного агрегата, в которой скапливаются остаточные продукты химической реакции окисления топлива.

Что характерно для подобных печей длительного горения, так это наличие водяной рубашки, располагающейся вокруг камер сгорания. Таким образом, между двойными стенками топливника имеется пространство, заполненное циркулирующим теплоносителем, который после нагрева поступает в отопительную систему для отдачи тепла всему дому.

Печи длительного горения с водяной рубашкой и циркуляционным насосом хорошо справляются с функцией обогрева жилища как самостоятельно, так и в сочетании с другими видами отопительных приборов, функционирующих от электричества или газа. Не подходят такие печи только для обустройства теплых полов, поскольку там используются немного другие механизмы, вырабатывающие необходимую температуру.

В последнее время производители печей стали закладывать в отопительные агрегаты дополнительные функции, в частности, возможность приготовления пищи. Для этого на верхней плоскости печи оборудуется варочная панель. У более продвинутых и габаритных отопительных устройств имеются небольшие встроенные духовки.

Печь-камин с водяным контуром своими руками. В качестве основного источника отопления

Классические камины и печи хороши для небольших домов и дач. На что рассчитывать владельцам таунхаусов и коттеджей? На помощь придут твердотопливные камины с водяным контуром.

Водяная система отопления самая популярная из-за своей функциональной простоты, практичности и доступности материалов. К тому же она может быть полностью автономна при устройстве с естественной циркуляцией теплоносителя. Присоединив камин с контуром отопления к водяной системе, обеспечивается равномерный обогрев жилого здания.

Вариант с применением водяного камина в качестве основного водогрейного прибора в системе отопления требует определенных условий:

1. Ежедневная работа – для поддержания огня необходимо постоянное проживание в доме.
2. Соотношение мощности и площади (объема) помещений. Чем больше площадь, тем более мощный отопительный агрегат требуется для работы. Условием принимается 1 кВт на 25 куб. м помещения.
3. Хозяйственные потребности. Помимо отопления, необходимо получить горячую воду и приготовить еду.
4. Вид топлива – для более эффективного использования возможно применение угля или пеллет.
5. Выбор оборудования (топка), разводки, схемы подключения. Поскольку водяная система отопления имеет различные варианты обустройства – открытая или закрытая; одноконтурная, двухконтурная или трехтрубная, оборудование подбирается согласно выбранной схеме.

Система обогрева проектируется индивидуально для каждого дома исходя из его особенностей.

Печь с водяным контуром для отопления дома. Печное отопление

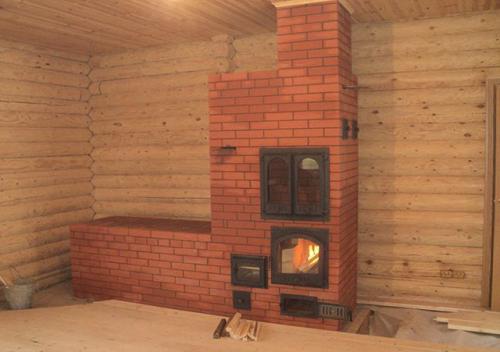

Печь всегда была своеобразным «сердцем» дома. Она всегда традиционно стояла в центре, и вся жизнь кипела возле нее . В печи готовили пищу, возле нее обогревались зимой. Хорошо натопленная печь накапливала столько энергии, что даже после того, как угасал огонь, она еще долго дарила тепло всем домочадцам, распространяя его как солнышко во все стороны от своих массивных стен. А топлива для печи – обычных дров в России всегда было много, главное, не полениться и запастись ими летом.

Печное отопление имеет ряд неоспоримых преимуществ:

• Во-первых, печам не требуется подключение к газовым и электрическим сетям, они используют в качестве топлива в основном дрова , которые являются возобновляемым видом топлива, их на большинстве территории России будет всегда много по разумным ценам, а иногда и совершенно бесплатно.

Дрова еще долго будут использоваться на территории России в качестве топлива

• Во-вторых, в печах реализовано наиболее комфортное лучистое отопление, когда массивные стенки печи излучают тепло, передавая его окружающим предметам и воздуху.
• В-третьих, печь может совмещать сразу несколько функций: собственно само отопление, приготовление пищи, нагрев воды.

Современная многофункциональная печь-камин

• В-четвертых , созерцание открытого огня в каминах (а они, по сути, являются печами) создает комфортную атмосферу.
• В-пятых, массивная конструкция печи в холодное время года способна накопить огромное количество тепловой энергии, которую она будет постепенно отдавать. В летнее же время все происходит наоборот : печь, которая всегда строится на отдельном фундаменте «сбрасывает» излишек тепловой энергии в землю от знойного воздуха, то есть является своеобразным кондиционером.
• И, наконец, печное отопление не приносит вреда окружающей среде, если в нем используется природное топливо, ведь процессы сгорания в природе происходят постоянно.

Добавим немножко дёгтя в бочку с мёдом и перечислим недостатки печного отопления:

• Печное отопление требует постоянного участия человека: закладка дров, чистка зольника и дымохода, регулировка тяги и другие операции, хотя для дачного домика периодического проживания это скорее плюс, чем минус.

Топка печей требует постоянного участия человека

• Чем большую мощность имеет печь, тем больше должны быть ее геометрические размеры, а это «съедает» полезную площадь дома.
• Печь может отопить только те помещения, с которыми непосредственно соприкасается. В удаленных помещениях придется сооружать или устанавливать еще одну печь, как это делалось в старых домах.
• Традиционная кирпичная русская печь из-за своей инерционности очень долго выходит на рабочий режим. Частично этого недостатка лишены современные камины, печи буржуйки и Булерьяны .
• Печное отопление имеет низкий КПД – не более 40% и обычно имеют избыточную мощность. Когда печь входит в рабочий режим и прогревается, то рядом с ней стоять практически невозможно, но потом, остывая, она постепенно отдает тепло. При этом очень много энергии просто вылетает в атмосферу через дымоход.
• Процессом горения топлива в печи управлять сложнее, чем в котлах. Погасить печь моментально практически невозможно, что повышает уровень пожарной опасности.
• Печи требуют дымоходов с хорошей тягой, чтобы горение происходило интенсивно, а дымовые газы уходили в атмосферу и не проникали в помещения. Дымоходы необходимо изолировать от сгораемых строительных конструкций.
• Для печи требуется постоянно хранить солидный запас топлива, который надо периодически пополнять, а шлак и зола требуют утилизации.

Источник: https://bannye-pechi.postroivsesam.info/novosti/kamin-s-vodyanym-konturom-otopleniya-ustroystvo-pechi-kamina-s-vodyanym-konturom

Камин с водяным контуром недостатки. Линейки продукции

Серия печей-каминов Ангара представлена на российском рынке в нескольких вариантах исполнения: стандарт, с теплообменником и/или плитой, а также с увеличенными габаритами.

1. Печь-камин Ангара стандарт.

Технические характеристики:

• Печь мощностью 9 кВт обогревает помещения площадью до 90 кв.м.
• Размеры – 1020×560×490 мм.
• Масса – 140 кг.
• Расположение – угловое/фронтальное.

Базовая модель не требует усиленного фундамента. Малые габариты и пристенное размещение позволяет домовладельцам сохранить достаточно свободного пространства в помещении. Части боковых поверхностей корпуса печи облицованы керамической плиткой. Топочная камера обложена изнутри шамотной плиткой. Это предохраняет стальные стенки от выгорания и увеличивает срок эксплуатации печи. Внутри также имеются чугунные колосники, через которые зола и пепел попадают в выдвижной ящик. Внизу под топкой предусмотрена открытая камера для хранения дров. На одну закладку в печь-камин расходуется 3-4 кг топлива. Длительность горения составляет около 4-х часов. Силу пламени регулируют с помощью шиберных заслонок.

2. Печь-камин серии MetaFire Ангара 12 с плитой.

Технические характеристики:

• Площадь обогрева – 100-120 кв.м.
• Тепловая мощность – 12 кВт.
• Габариты – 950×700×545 мм.
• Масса – 195 кг.
• Расположение – фронтальное.

Новая печь отличается большим объемом топочной камеры и улучшенным теплообменником. Расширенные функции модели проявляются в наличии плиты. Возможность одновременно использовать печь-камин для обогрева дома и приготовления пищи вывела Ангару 12 в ряд топовых изделий.

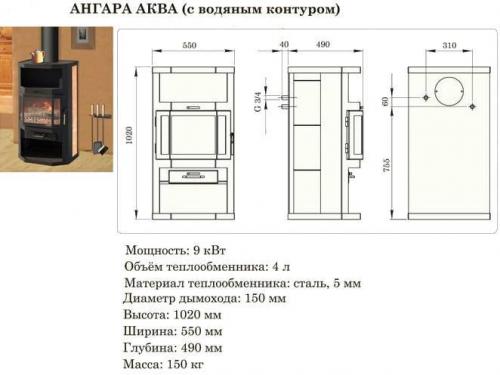

3. Печь-камин с водяным контуром Ангара Аква.
