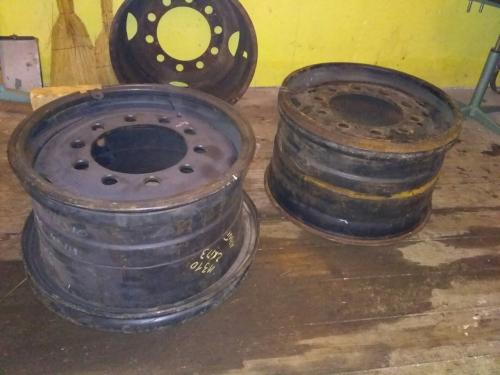

Для начала необходимо подготовить диски – очистить от скопившегося мусора и грязи, зашкурить поверхность от очагов коррозии и старой краски. Сборка печки в баню проводится поэтапно в следующем порядке:

  1. Изготовление бака для горячей воды. Конструкция бака должна быть полностью герметичной. Для этого два обода привариваются между собой. К готовой емкости приваривается металлический лист, он выступает в качестве днища. В центре дна проделывается отверстие по диаметру трубы, которая вваривается со смещением крепежа в левую или правую сторону. Сбоку монтируется кран для подачи воды. В верхней части конструкции крепится крышка из металла.
  2. После завершения сварочных работ конструкция проверяется на герметичность. Для этого бак наполняется водой и проверяется на отсутствие течей. После спуска воды из емкости все проблемные места дополнительно фиксируются сваркой. После проверки герметичности бак можно монтировать в парилке.
  3. Обустройство каменки и топки. Оставшиеся диски привариваются между собой для получения полой конструкции. Внутрь цилиндра приваривается решетка для выкладки камней. Верхняя часть конструкции останется открытой, а нижняя будет использоваться в качестве топки. С лицевой части вырезается отверстие по размеру дверки для топки. Дверные подвесы привариваются к стенкам дисков, после чего на них навешивается дверка.
  4. Заливка фундамента. Печь для бани из колесных дисков требует изготовления надежного и долговечного основания. Нижнюю часть фундамента можно залить цементно-песчаной смесью, а верх облицевать огнеупорным кирпичом. Для укрепления основания на цементную стяжку необходимо установить армирующий каркас из металлических прутьев.
  5. Изготовление нижней части конструкции из кирпича. После полного застывания фундамента можно начинать кирпичную кладку. Для этого используется красный кирпич и глиняный раствор. Сначала выполняется кладка поддувала квадратной формы с предусмотренным отверстием для колосника. Защитные дверцы фиксируются к готовой топке.
  6. Для укрепления печной конструкции рекомендуется использовать металлические швеллеры, которые фиксируются к верхней части металлической площадки под небольшим углом. Металлическая часть конструкции соединяется с кирпичной кладкой. Труба устанавливается в дымоотвод и оснащается металлической заслонкой.

Печь из дисков в гараж. Печь из автомобильных дисков для гаража

Печь из дисков в гараж. Печь из автомобильных дисков для гаража

Дорогие друзья, и уважаемые посетители сайта “” из представленного материала вы узнаете, как самостоятельно из 2х автомобильных дисков сделать полноценную отопительную печь для гаража или же мастерской.. Автолюбители прекрасно знают и понимают как непросто порой в зимний период завести машину и прогреть ее, даже если автомобиль находился в гараже. Так же зимой происходят поломки и довольно часто, а ремонтировать в холодном гараже не очень то комфортно, быстрее простынешь и продрогнешь))

По вышеуказанной причине, было решено сделать отопительную печь для гаража из автомобильных дисков своими руками. Как раз в мастерской валялась пара убитых дисков, они то и пошли в дело) довольно простая, а именно 2 диска свариваются между собой тем самым образуя некий цилиндр, по размерам вполне подходящий для размещения топочной камеры и зольника. Сверху приваривается крышка с отверстием под трубу, зольная камера варится отдельно.

Давайте рассмотрим, что конкретно понадобится для создания печи?

Материалы

  1. автомобильные диски 2 шт
  2. листовой металл 4-5 мм
  3. труба 80 мм
  4. черная термостойкая краска
  5. болт
  6. гайка

Инструменты

  1. сварочный аппарат
  2. болгарка (УШМ)
  3. дрель
  4. линейка
  5. рулетка
  6. газовый резак
  7. молоток
  8. наждачная бумага
  9. кисть
  10. мел

Пошаговая инструкция по изготовлению печи из автомобильных дисков своими руками .

Печь из дисков в гараж. Печь из автомобильных дисков для гаража

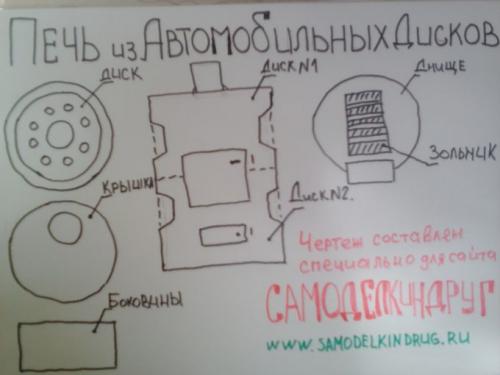

И так, первым делом стоит ознакомиться с небольшим чертежом, как говорится “Сначала теория, а потом практика”

Печь для бани из колесных дисков грузового автомобиля. Поэтапное изготовление печной конструкции из автомобильных дисков 02

САМОДЕЛКИН ДРУГДалее нужно взять 2 диска, диаметр зависит от того какая по габаритам ван понадобится печь, в основном хорошо идут ГАЗоновские. Печь для бани из колесных дисков грузового автомобиля. Поэтапное изготовление печной конструкции из автомобильных дисков 03

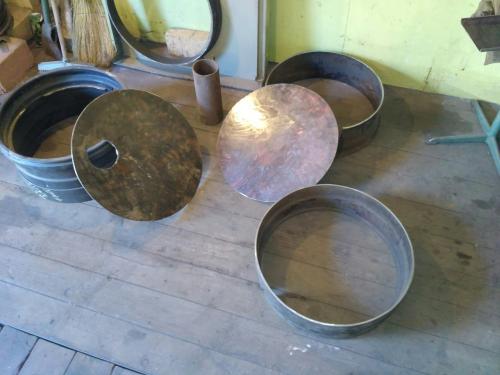

После чего из металла 4 мм вырезается крышка с отверстием под установку трубы и из металла потоньше делаются боковины, чтоб печь была более менее ровной без резких переходов. Печь для бани из колесных дисков грузового автомобиля. Поэтапное изготовление печной конструкции из автомобильных дисков 04

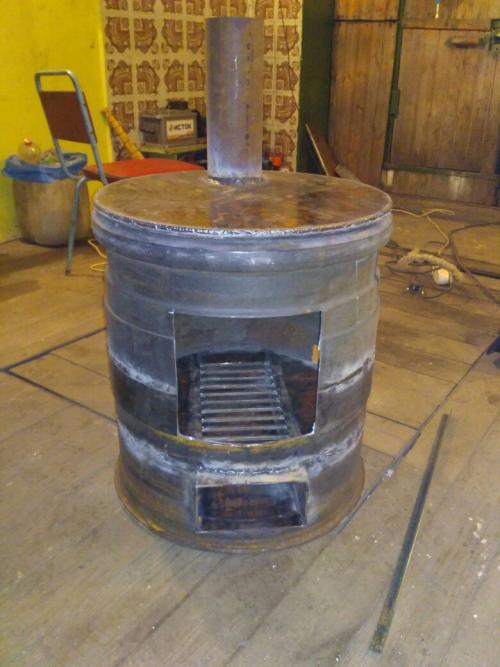

Затем два диска свариваются между собой сваркой, а так же навариваются боковины и труба. Печь для бани из колесных дисков грузового автомобиля. Поэтапное изготовление печной конструкции из автомобильных дисков 05

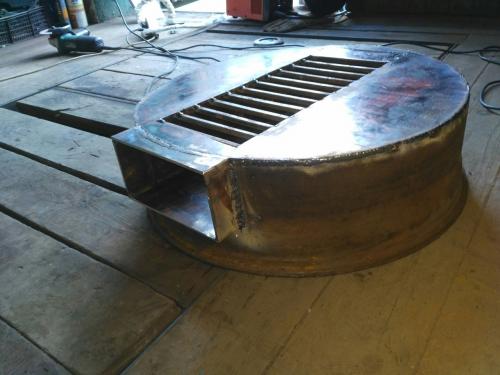

Зольная камера была сделана отдельна. Печь для бани из колесных дисков грузового автомобиля. Поэтапное изготовление печной конструкции из автомобильных дисков 06

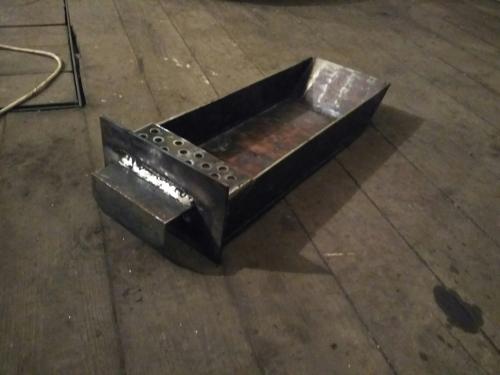

Для удобства сбора золы зольник оснащен выдвижным металлическим ящиком. Печь для бани из колесных дисков грузового автомобиля. Поэтапное изготовление печной конструкции из автомобильных дисков 07

Так же были изготовлены дверцы для топки и зольника с защелками. В нижней части просверлены 4 отверстия для образования тяги внутри печи. Печь для бани из колесных дисков грузового автомобиля. Поэтапное изготовление печной конструкции из автомобильных дисков 08

Установлено непосредственно на печь. На трубу наварен ограничитель. Печь для бани из колесных дисков грузового автомобиля. Поэтапное изготовление печной конструкции из автомобильных дисков 09

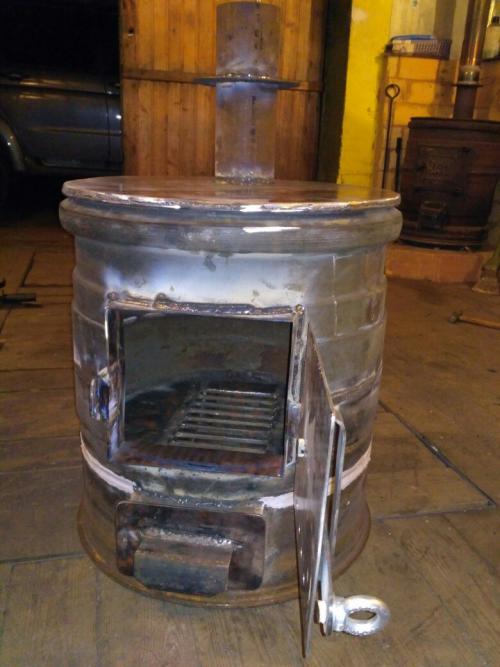

Пробуем открыть дверцу) так топка выглядит внутри. Печь для бани из колесных дисков грузового автомобиля. Поэтапное изготовление печной конструкции из автомобильных дисков 10

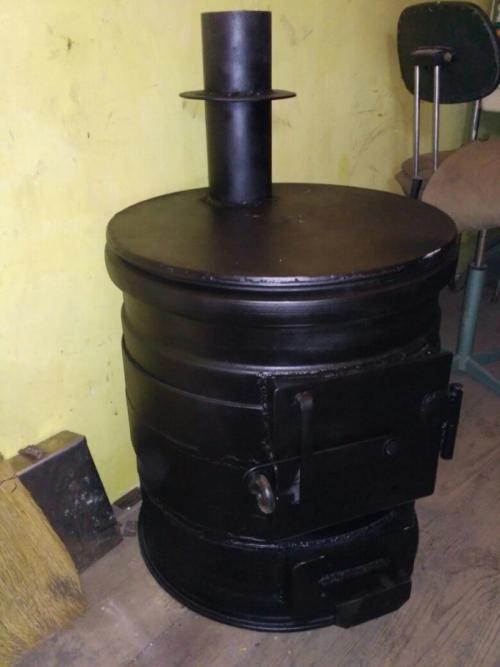

Затем поверхность следует зашлифовать при помощи (УШМ), а потом окрасить термостойкой краской. Печь для бани из колесных дисков грузового автомобиля. Поэтапное изготовление печной конструкции из автомобильных дисков 11

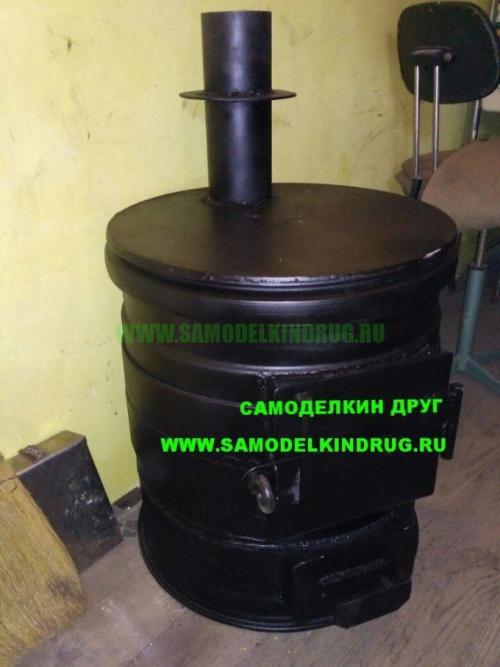

Вот таким образом получилась довольно бюджетная печь для отопления помещения гаража в зимний период. За счет толстых стенок металла диска, нагрев и отдача тепла идет равномерно. А теперь посмотрим

Большое спасибо за внимание!

Источник: https://bannye-pechi.postroivsesam.info/stati/pech-dlya-bani-iz-diskov-gruzovogo-avtomobilya-svoimi-rukami-chem-horosha-bannaya-pech-iz

Банная печь из автомобильных дисков. Немного рекомендаций по использованию дисковой печи

В процессе эксплуатации могут возникать некоторые сложности, которые можно вполне избежать, если соблюдать некоторые простые правила:

  1. Главное, надежно сварить все стыки будущей печки. В процессе эксплуатации в парилку через не заделанные щели может попадать дым. Это не очень приятно, поэтому уделите особое внимание сварочным работам. Конечно, при длительном использовании от больших температурных режимов, могут возникнуть трещины, но они легко устраняются при помощи глины и хорошо просушенного песка. Песок может помочь найти новые щели.
  2. Перед тем, как начать использовать печь, ее нужно обработать с помощью краски. Краска должна быть обязательно устойчивой к большим температурам. На верхнюю часть сооружения нужно обратить особое внимание. Испарение жидкости происходит именно в ней. Иногда металл может подвергаться коррозии и в следствии этого терять свои свойства.
  3. Лист из нержавеющей стали нужно установить на дымоходную трубу. Вода высоких температур оказывает отрицательное воздействие на конструкции. Для крепежа может подойти заранее приготовленный хомут. Его можно купить в магазине или изготовить самостоятельно.
  4. Соблюдайте пожарную безопасность. Если пол в бане деревянный, то обязательно должно быть огнеупорное сооружение. Перед помещением, где находиться топка, нужно установить кусок железа 20 на 30 сантиметров. Это будет огнеупорный щит. По всей площади снизу сделайте изоляцию. Расстояние между изоляцией и печкой засыпьте песком и камнями. Промежутки между печью и изоляцией рекомендуется засыпать сухим песком, а сверху заполнить камнями. Эти природные материалы впитают в себя большую температуру, которую дает нам печка. Кроме этого, они отлично удерживают полученное тепло и, благодаря этому, могут позволить печке дольше удерживать температуру даже после угасания дров. А в-третьих, это отличный декор для вашей бани.

Печь для бани из дисков от комбайна. Печь для бани из тракторных дисков

Печь для бани из тракторных дисков

Печки для бани существуют всевозможных видов. Часто печи складывают из кирпича или варят из толстого железа. Печка для бани представленная на рисунке сделана из трех дисков от колес трактора Т-150. Такую же печку для бани можно сделать и из использованных передних колес комбайна “Нива”. Печки получаются надежные, крепкие и легко обслуживаются.

Если вы еще определяетесь как построить баню на участке или с выбором печки для бани, то обратите внимание на печи для бани изготовленные мастерами не профессионалами, но большими умельцами.
Материалы для изготовления печки для бани:

  • использованные диски от трактора Т-150 – 3 штуки;
  • два куска швеллера;
  • болты М12- 4 штуки;
  • труба для дымохода диаметром 120 мм.

Рассмотрим подробнее представленную печку для русской бани. Самый нижний диск будет служить топкой печи (1). Внизу этого диска вырезаем край для удаления пепла. Ввариваем колосники в нижнюю часть печки. По бокам ввариваем карманы- швеллеры для наполнения их камнями (6).

Печки для бани должны не только хорошо нагревать баню, но и быстро греть воду. Именно так работает рассматриваемая нами печь.
Емкость для нагревания воды в печке
Приступаем к изготовлению емкости для воды из двух дисков от трактора Т- 150. Для этого соединяем два диска между собой сваркой (2). Старое крепление для колес вырезаем и удаляем. Вместо него ввариваем лист стали толщиной 3-4 мм (9).
В центр дна полученной емкости для воды ввариваем трубу дымохода (3).

Вверху емкости для воды устанавливаем и привариваем крышку (8), надев ее на трубу дымохода. В крышку ввариваем горловину для залива воды (4). Горловину для залива воды лучше сделать побольше, чтобы можно было при необходимости почистить емкость для воды.
Емкость полученного бака для воды составляет примерно 250 литров воды. Это довольно тяжелая конструкция вместе с водой и должна быть надежно закреплена. Для этого края дисков в местах соединения разрезаем сваркой, отгибаем и соединяем болтами М12 (7). Внизу емкости для воды ввариваем сливной кран для забора горячей воды(5).

Чем хороши печи для бани из дисковых колес? Они просты в изготовлении, прочны, так как сделаны из толстого железа. Мыться с такой печкой и технологией нагрева воды можно сразу, не выгребая углей. Такие печки для бани не занимают много места и войдут даже в бани с небольшими размерами. Камни у них нагреваются от огня в топке печи. Горячей воды довольно много- 250 литров, значит позволит мыться нескольким людям и даже одновременно. Котел с водой очень быстро нагревается, так как он находится на топке и вокруг дымохода. Отсюда экономное расходование дров. Мыться можно практически через полчаса.

С легким паром!

Печь из дисков камаз. Особенности конструкции

При изготовлении печи из дисков автомобилей нужно учитывать одну особенность. По нормам для сооружения твердотопливных пламенных прибор расстояние между подом топочной камеры и колосниковой решёткой, т.е. от места закладки топлива до первой преграды выходу дымовых газов в вертикальном направлении (например свода топочного отдела) должно составлять минимум 45-50 см

. Это в случае, если в буржуйку предполагается загружать кондиционный вид топлива. Когда топят сырыми дровами или древесными отходами, указанный размер должен быть увеличен до 65-80 см .

Объясняется это тем, что твёрдое топливо при горении выделяет пиролизный газ, который вылетает через прямой дымоход в атмосферу, унося с собой существенную долю тепла. При соприкосновении пиролизных газов с менее горячей поверхностью они остывают, не успев разделиться и догореть, и выпадает сажа. При дальнейшей эксплуатации такой печи свод топки и внутреннюю поверхность покроет плотный слой нагара, который не только снизит КПД прибора, но и повысит опасность возникновения пожара.

Схематичный вид буржуйки из колесных дисков

Буржуйка из колёсных дисков своими руками чаще топится именно бросовым топливом, а оптимальная схема печи из такого рада материала не позволяет создать высокий топочный отдел. Тогда используют не стандартные колосники, а изготавливают специальную конструкцию состоящую из:

  • из листовой стали толщиной от 6 мм;
  • прутьев арматуры диаметром 12-14 мм.

Нестандартная колосниковая решётка вкладывается в прибор с небольшим зазором (5-8 мм), который необходим из-за отличия в температурном коэффициенте линейного расширения материалов.

Такой вариант колосниковой системы решает и проблему очистки печи от золы. В качестве зольника в печи из дисков можно использовать жестяную банку диаметром 15-20 см. А, чтобы для процесса горения хватило воздуха дымоход должен быть диаметром не менее 100 мм и высотой от 2 м.

В горизонтальной модели печки из дисков колосники не устанавливаются, топливо горит непосредственно на поду. Для регулировки притока воздуха в поддувало устанавливают заслонку.

Самодельная печь из колесных дисков. Почему колесные диски являются наиболее подходящим вариантом для изготовления корпуса печи

Существует множество материалов и подручных средств, из которых можно соорудить устройство своими руками.

Часто для этих целей используется металлическая бочка, но минусом такой конструкции является то, что от сильного пламени ее тонкие стенки могут прогореть. Более надежный и долговечный вариант – печь из стального листа достаточной толщины, но и цена, соответственно, будет немаленькой.

Оптимальный вариант – печь из автомобильных дисков , обладающая следующими  преимуществами :

  • доступность необходимых материалов;
  • прочность и долговечность благодаря толщине стали, из которой изготавливаются диски;
  • устойчивость к частому и длительному воздействию высоких температур и открытого огня;
  • быстрое нагревание вне зависимости от вида топлива;
  • возможность подобрать наиболее удобные размеры конструкции благодаря разнообразию моделей дисков;
  • высокая теплоотдача при обогреве помещений.

К плюсам колесных печей также можно отнести простоту изготовления. Главными инструментами, без которых в этом деле не обойтись, являются  сварочный аппарат и болгарка .

В центре конструкции печи для казана находятся  два стальных колесных диска .

Важно обратить внимание на то, что алюминиевые колеса для этих целей непригодны. Можно взять автомобильные диски, к примеру, от машины ЗИЛ-130. Диаметр такого колеса составляет 50 см, а высота – 25 см.

Как изготавливается печка из колесных дисков своими руками:

  1. Взять одну из кольцевых деталей и перевернуть ее так, чтобы крепежная площадка оказалась сверху. Через болтовые отверстия болгаркой вырезать круг и вытащить серединку. Получилась устойчивая платформа для установки казана.
  2. Диск для нижней части печи перевернуть крепежной площадкой вниз, а сверху поставить приготовленный заранее верхний диск. Вверху конструкции должно оказаться отверстие для установки казана. Место соединения двух элементов проварить по кругу.
  3. Для топочной камеры в нижнем колесе требуется прорезать отверстие размером примерно 20х12 см. Проделать это нужно за 2 см от нижнего края для сохранения прочности. Вырезанную часть металла не выбрасывать, а обработать и приделать к полученному окошку в качестве дверцы с помощью болта и гайки.
  4. В конце работы обязательно нужно приварить к печи подножки, которые можно смастерить из стальных уголков. Обычно делаются три опоры длиной 25-30 см.
  5. Для удобства транспортировки печь оснащают ручками.
  6. Отверстие в ступице на дне конструкции закрывается металлической пластиной.

Печка из дисков с трубой. Пошаговое руководство изготовления печи

Воодушевившись тем, что вы самостоятельно сделаете нужную в хозяйстве вещь, и, взяв необходимые инструменты и материалы, можно начинать делать печь под казан.

Свариваем диски между собой

Стоит отметить, что конструкция из алюминиевых колес не подойдет, нужно брать стальные диски в количестве двух штук.

Сначала изготавливаем верхнюю часть печи. Повернув диск крепежной площадкой вверх вырезать болгаркой круг через болтовые отверстия и вытащить середину. В итоге вы получите устойчивую поверхность, куда будет ставиться казан.

Вторым этапом работы будет изготовление низа печки. Диск поворачиваем так, чтобы крепежная площадка была снизу, сверху ставим верхнюю часть печки, которую мы сделали в предыдущем этапе. Сварить два диска между собой по кругу.

Собранная печь из дисков

Чтобы печь можно было топить, в нижней части нужно прорезать отверстие примерно 20 на 12 см. Чтобы конструкция была прочной, сделайте отверстие на два сантиметра выше от нижнего края. Вырезанная часть послужит хорошей дверцей для топочной камеры.

Для устойчивости конструкции, нужно приварить к ней три подножки, длина которых около 20–30 см. В качестве материала можно использовать стальные уголки.

Чтобы печь можно было удобно переносить, по бокам приварите к ней ручки.

Используйте металлическую пластину, чтобы закрывать отверстие в ступице диска на дне печки.

Вот так за несколько часов у вас получится отличная печь из автомобильных дисков, которая хорошо подойдет для приготовления любимых блюд.
