Кирпичная печь для гаража
Печь небольших габаритов, кладка очень простая, без обрезки кирпичей и их перевязки. Недостатки: отсутствие колосниковой решетки усложняет чистку печи; тяга регулируется только величиной зазора открытой топочной дверцы.
Фундаментом послужит лист толстой стали, постеленный на напольное покрытие. Перед работой необходимо подготовить глиняный раствор, просверлить в топочной дверце несколько отверстий для доступа кислорода, убедиться в горизонтальности поверхности, на которой будем производить кладку.
Первые два ряда кирпичей укладываем горизонтально. В третьем начинаем формировать стенки топки и устанавливаем дверцу. Ее крепим с помощью металлических пластин-креплений и проволоки, закрепляя ее на дверце и зажимая между кирпичными рядами.

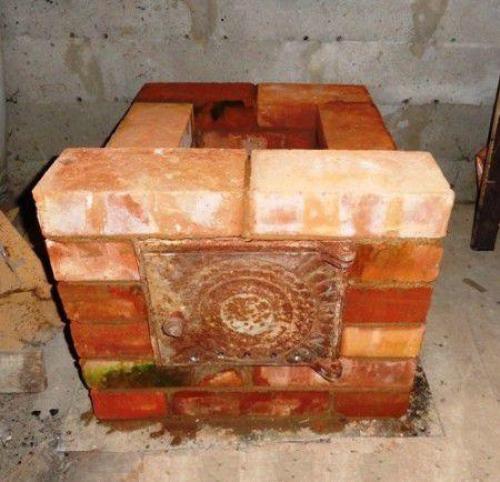

Укладка первых рядов для печи из кирпича
С третьего по шестой ряды выкладываем камеру, куда будем закладывать дрова. Перекрываем дверцу, полностью закрепляя ее между кирпичей.
Укладываем камеру для топки
Важно! Каждый выложенный ряд проверяем на возможные перекосы. Для этого используем отвесы, рулетку и уровень. Нумерация рядов позволит не запутаться в процессе и не допустить ошибок.

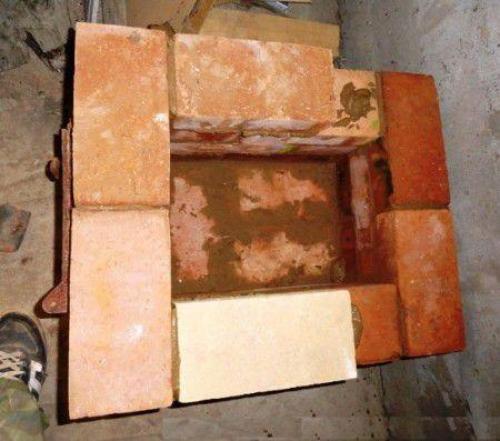

Далее ( ряд номер семь ) необходимо выложить кирпичи таким образом, чтобы осталось отверстие в центре величиной с один кирпич.

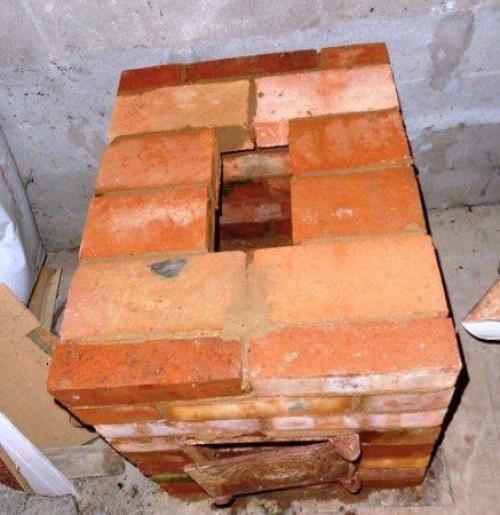

Выкладываем печь из кирпича для гаража
Важно! Если вы желаете, чтобы печь стала не только нагревать помещение, но и украсила его – между рядами кирпичной кладки, с внешней стороны, необходимо укладывать тонкие деревянные рейки одинаковой толщины. Это позволит сделать аккуратную расшивку. Рейки удаляем по мере «схватывания» раствора.
Восьмой ряд выкладываем кирпичи «плашмя», создавая своеобразное расширение.

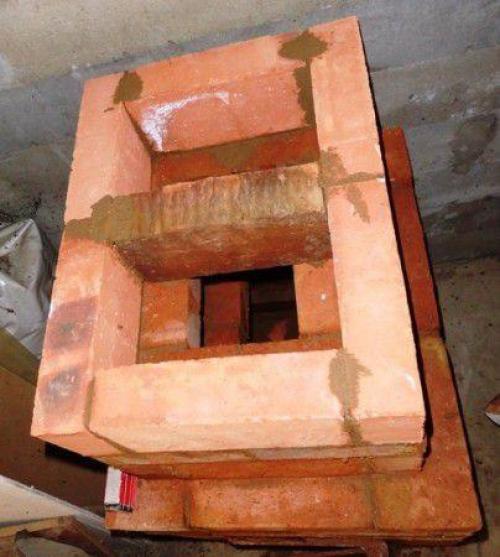

Укладка восьмого ряда
В следующем ( девятом) ряду вновь кладем кирпичи на ребро.

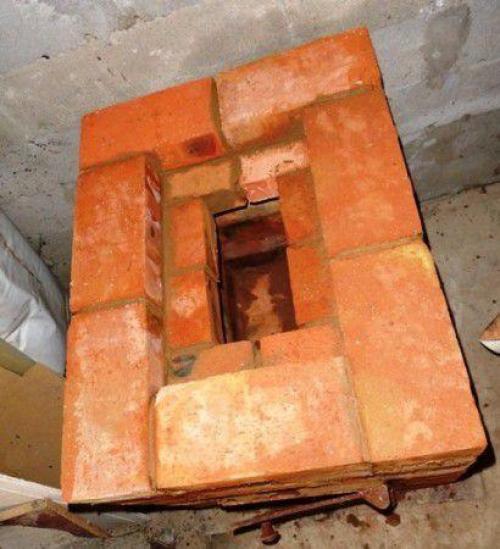

Кладка девятого ряда печи
И вновь делаем сужение, производя укладку «плашмя» ( десятый ряд ). В одиннадцатом ряду кладем кирпичи на ребро. При этом один кирпич необходимо установить поперек отверстия.

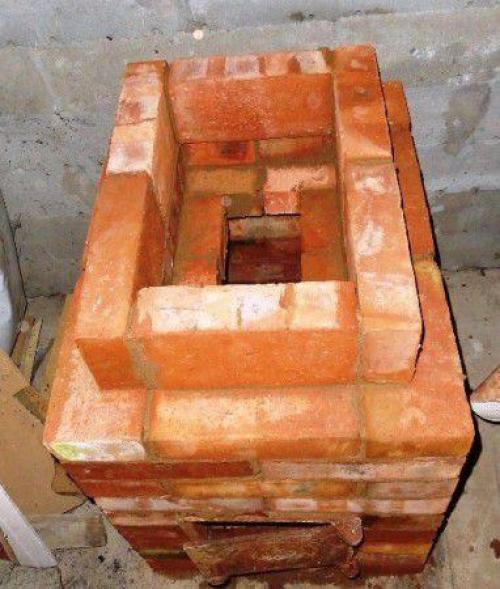

Кладка одиннадцатого ряда
Последующие ряды выкладываем аналогично, повторяя чередование укладки кирпичей плашмя и «на ребро».

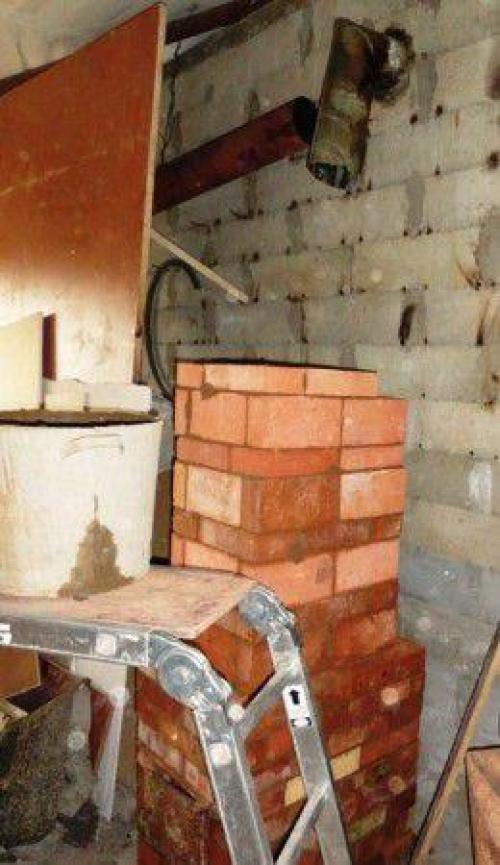

Кладка последующих рядов

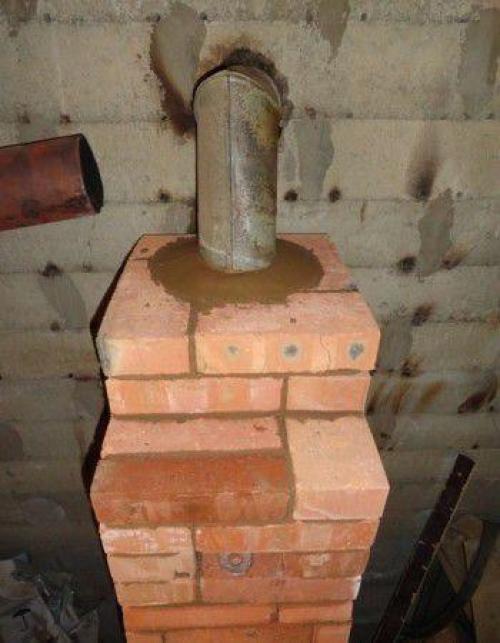

Чтобы подключить печь к дымовой трубе, необходимо произвести сужение дымохода, оставляя отверстие под металлическую трубу. Все щели и пустоты замазываем раствором печной глины и утепляем изоляционными материалами (минеральная вата).
Вывод дымохода
Прежде, чем разводить в печи огонь и отапливать гараж, обязательно дожидаемся полного высыхания раствора. Проверяем тягу, сжигая в топке небольшое количество бумаги или ветоши.
В дополнение к печи обустраиваем дровницу, чтобы дрова и уголь были защищены от влаги, осадков и хищения. Дровницу можно сделать из изогнутых металлических прутьев, кожаной корзины, деревянных перекрытий и т.д.
Правильная печь для гаража. У себя дома
Тяжелые горючие жидкости (отработка, темное печное топливо, сланцевое масло, рапсовое масло, лакокрасочные отходы – шлам льняного, конопляного, хлопкового масла) либо найдутся на хозяйстве, либо есть в продаже. Причем цена 1 заключенной в них гигакалории оказывается ниже, чем газовой, не говоря уже об ЛВЖ. Нужно только сжечь их полностью, превратив либо в теплую шапку, либо в ИК. С этим успешно справляются масляные печи длительного горения разных типов.

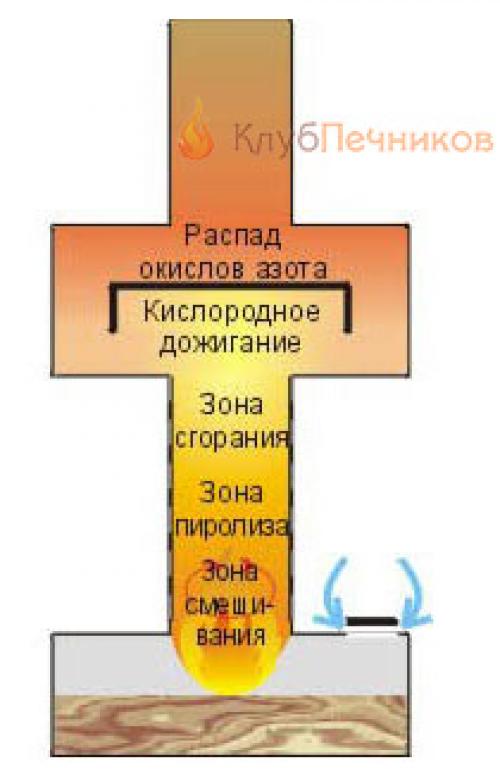

Устройство масляной печи длительного горения
Общая схема их устройства показана на рис. Теплота сгорания топлива используется в несколько этапов, за счет чего масло само себя разлагает пиролизом в газификаторе (зона смешивания + зона пиролиза) до легких полностью сгорающих компонент. Воздух подтекает со стороны через отверстия в колонне без наддува по мере потребности. Непременная принадлежность такой печи – двухсекционная камера догорания, или дожигатель, вверху на рис. Две стадии дожигания необходимы потому, что при сгорании пиролизных газов развивается высокая тепмпература, отчего образуются окислы азота. Их нужно задержать в зоне с температурой не ниже 400 градусов, тогда они распадутся и выделят дополнительную энергию.
Масляные печи на отработке очень экономичны: на мощности 8-10 кВт расход топлива 1,5-2 л/ч. Разгораются практически мгновенно, дают мощнейший поток ИК, а если окружить печь экраном из оцинковки, то конвективная струя создаст теплую шапку в любом частном гараже. Если от собственно печи взять только топливный бак – испаритель, а газификатор с камерой сгорания выполнить изогнутым, то в качестве дожигателя можно использовать двухкамерную печку-буржуйку (в центре и справа на рис. внизу), о которой будет рассказано далее. Получится печка универсальная: дрова, уголь, отработка. Изменением подачи воздуха в топливный бак можно регулировать мощность печи в довольно широких пределах.

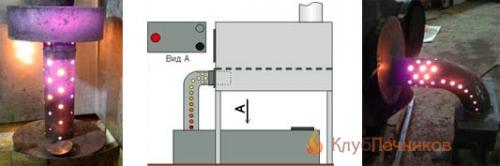

Масляные печи для гаража
Конструкций печей на отработке любителями разработано немало, их делают на заказ мастера-индивидуалы, мелкие фирмы и даже некоторые крупные предприятия. Цена – от $40-50. Недостаток всего один, но очень серьезный: масляно-пиролизная печь пожаро- и взрывоопасна. Из отверстий зоны сгорания бьет открытое пламя, а температура большой части поверхности печи намного превышает температуру вспышки паров ЛВЖ. Если пролить возле печи бензин, то его пары будут затянуты в газификатор, вспыхнут, давление в нем скачком повысится, а из топливного бака выбросится кипящее горящее масло. На уже пролитую ЛВЖ.
Поэтому обращаться к пожарникам за разрешением на эксплуатацию печи на отработке бесполезно, она запрещена. Ставить в частных гаражах не запрещено, но пользоваться – на свой страх и риск.

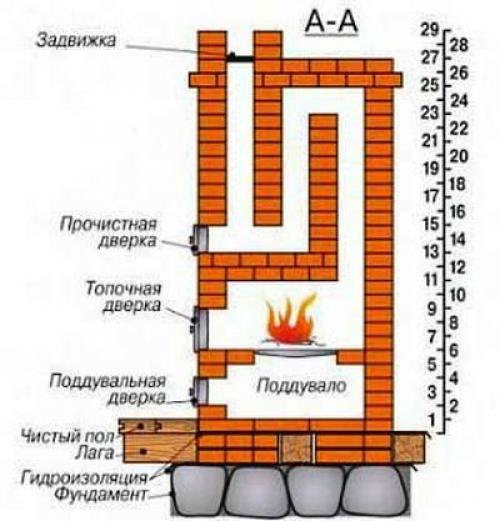

Печь для гаража своими руками из кирпича. Учимся делать кирпичную печь в гараже
Сейчас вы узнаете полезные советы: они помогут правильно выложить в гараже кирпичную печку.
- Если у вас помещение рассчитано на один автомобиль, имеет достаточно скромные размеры, вам вполне хватит печки с габаритами 60 на 60 см. Стенки выкладываются в таком случае в два кирпича.
- Наиболее удачное место – возле задней стены, дальше от ворот. Тогда точно не будет помех для свободного въезда.
- Вам понадобится надежная гидроизоляция. Под основание печки укладывают рубероид в два слоя. Уже на него устанавливают основание в два кирпича.
- Когда печь небольшая, она будет весить не так много, хотя материал плотный. Обычно все сооружение весит примерно 600 кг. Когда пол в гараже уже имеет армированную стяжку, особый фундамент под печь заливать не нужно.
- За размерами и весом печки все-таки нужно следить. Так, когда ее вес превышает отметку в 750 кг, потребуется заливать отдельный фундамент, который с основным фундаментом помещения не связан. Он должен быть выполнен из армированного бетона.
- Ряды, следующие за основанием, до самого дымохода, выкладывают на растворе из глины. Она должна иметь оптимальный состав. Чтобы определить, насколько «правильная» перед вами глина, проведите простой тест: скатывается шарик в пять сантиметров и высушивается. Он не должен трескаться на солнце. Кроме того, прочный шарик не разобьется, даже если его сбросить с метровой высоты на бетон.
- Запоминайте, каким образом готовится правильный раствор. Глину замачивают в воде на три дня. Потом смесь нужно хорошо перемешать, убрать все комочки.
- Кирпич можно брать красный, полнотелый облицовочный. Силикатный вообще нельзя использовать для кладки печи. Для топки больше подойдет шамотный кирпич, поскольку он более прочен, огнеупорен.
