Трехходовая буржуйка

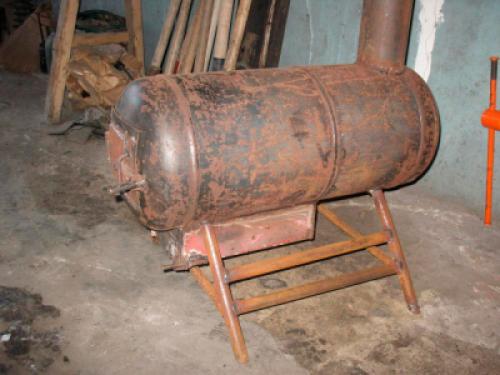

Трехходовая буржуйка (на фото выше) — это два приваренных друг к другу под прямым углом газовых сосуда на 50 литров. Принцип работы следующий:

• Первый — собственно горизонтальная буржуйка из газового баллона на дровах. Он оборудован всеми детали, характерными для печи: поддувало, загрузочная камера для дров, колосники.   Сюда загружают дрова и производят розжиг.
• Второй сосуд — уникальная по своей простоте и гениальности конструкция. Он разделен внутренними перегородками таким образом, что дым от сгорания топлива, проходя через него трижды изменяет траекторию движения. Скорость замедляется и корпус печи отдает больше тепла. В конце концов, через отводной патрубок, дым выходит наружу.
• Чтобы увеличить греющую поверхность используют дополнительные ребра..
• Как и в традиционной печи, подача воздуха регулируется через поддувало.

Мнение эксперта

Павел Круглов

Печник с 25-летним стажем

Такая печка на дровах из газового баллона вполне способна выдать около 10 кВт тепла. Этого хватит, чтобы отопить помещение площадью в 100 м². Это может быть склад, сарай, теплица или гараж.  Столь простой конструктив печи способен выдавать КПД до 55%.

На такой буржуйке из двух газовых баллонов вполне можно готовить пищу.

Прежде чем приступить к изготовлению, разберемся, какие материалы и инструменты нам понадобятся и подготовим необходимые чертежи. Очень хорошо, если вы обладаете навыками сварщика. Если же нет, то любой специалист по готовым чертежам воплотит ваш проект в жизнь. Также может помочь

Материалы и инструменты

Нам понадобятся следующие инструменты:

• переносной сварочный аппарат
• «болгарка»
• дрель
• сверла
• прочий инструмент.

Содержание сварочного аппарата не рентабельно, поэтому его при необходимости можно взять в аренду. Остальное всегда найдется у домашнего мастера.

Материалов также немного:

• электроды
• отрезные круги
• 2 газовых баллона на 50 литров
• лист толщиной 2 мм
• уголок на изготовление «ножек»
• арматура диаметром 20 мм
• прочие

Пошаговая инструкция

Схема трехходовой буржуйки

• Делаем заготовки из метала по чертежу выше.
• Вырезаем в баллоне необходимые отверстия. Одно — для печки, второе — для выхода дыма.
• Отрезаем дно у второго баллона. В торце вырезаем отверстие под патрубок диаметром 100 мм. Разрезаем баллон так, чтобы он плотно сел на первый, как показано на чертеже выше.
• Изготовьте колосниковую решетку.
• Изготавливаем поддувало. Привариваем ножки, петли и рамки дверок.
• Изготовляем дверцы. Уплотняем все места примыкания.
• Обрезки от баллона стоит использовать для перегородок в вертикальном баллоне.
• Приварите один баллон к другому, приварите дымоход.
• Приварите дополнительные ребра для увеличения площади нагрева.

Буржуйка в гараж из газового баллона. Немного об устройстве газового баллона

Чтобы представлять, какие возможности предоставляет отслужившие газовые баллоны домашнему мастеру, имеет смысл для начала вкратце ознакомиться с их устройством.

Не будем говорить за весь свет, но по действующему в России стандарту применяются газовые баллоны ёмкостью от 5 до 50 литров. Любой из них представляет собой сварной герметичный сосуд из стали, в горловину которого ввернут вентиль. В большинстве случае этот вентиль при изготовлении из баллона какой-то полезной поделки выкручивается и выбрасывается.

Стандарты объема газового баллона.

Для изготовления печей чаще всего в ход идут самые большие – емкостью в 50 литров. Впрочем, встречаются инструкции по изготовлению оригинальных отопительных приборов и из баллонов меньшего объема.

Основные характеристики баллонов, которые нужно знать, есть рассматривать эти изделия в качестве материала для дальнейшего использования:

Довольно толстая стенка из углеродистой стали (3 мм у больших баллонов), легко поддающейся ручной или полуавтоматической сварке на обычном оборудовании, делает такие изделия после их выведения из эксплуатации чрезвычайно удобным материалом. По сути — готовые герметичные ёмкости, ко всему прочему еще и способные выдерживать рабочее давление в полтора десятка атмосфер!

Устройство посмотрим на примере самой ходовой модели объемом 50 литров.

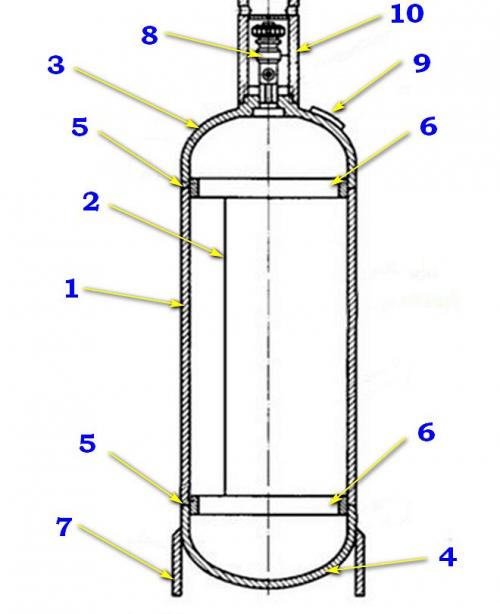

Схематичное устройство баллона для сжиженного природного газа

Цилиндрическая часть корпуса (поз. 1) в обиходе часто именуется обечайкой. Она сварена из стального листа – шов (поз. 2) хорошо заметен снаружи. Его, кстати, можно использовать в качестве надежной «точки привязки». Например, располагают его внизу горизонтального расположенного баллона, и отталкиваются затем от этого положения при проведении разметки, раскроя, монтажа. Понятно, что по сварному шву без особой необходимости нежелательно вести рез металла – это тоже учитывается в работе.

К цилиндру приварены две полусферы: верхняя (поз. 3) имеет горловину, нижняя (поз. 4) – сплошная. Круговые сварные швы (поз. 5) также хорошо видны на поверхности баллона. Кроме того, внутри баллона подо швами расположены приваренные усиливающие пояса в виде металлических колец (поз. 6). Это тоже обязательно учитывается при раскрое баллона на заготовки – лучше от линии шва отступить вверх или вниз минимум 15 мм, чтобы не резать кольцо.

К нижней полусфере приварен опорный башмак (поз. 7), позволяющий устанавливать баллон в вертикальном положении.

Сверху в горловину ввернут вентиль (поз. 8), от которого, как правило, освобождаются при промывке баллона от остатков сжиженного газа. Вентиль имеет коническую резьбу, и его снятие порой превращается в настоящую «пытку», но без этого промыть баллон становится сложнее.

На верхней же полусфере расположен паспорт баллона (поз. 9) с указанием его основных характеристик. Это тонкая металлическая пластина с выбитой информацией. У 50-литровых баллонов чаще это не прямоугольная пластина, как на схеме, а довольно широкое кольцо вокруг горловины. В любом случае, для использования баллона после его списания этот паспорт никакой практической пользы не имеет – его снимают и выбрасывают.

Наконец, вентиль исправного заправленного баллона, находящегося в процессе транспортировки или хранения, закрывает металлический колпак (поз. 10). Как правило, списанные баллоны в руки мастеров попадают уже без этих колпаков, так что считаем, что его нет.

Вертикальная буржуйка из газового баллона. Чем хороши печи буржуйки

Для начала было бы неплохо разобраться в особенностях и преимуществах печей буржуек. Главный плюс – это предельная простота. Если в наличии есть газовый баллон, то со сборкой можно будет управиться за считаные часы. Главное, иметь в наличии сварочный аппарат, обойтись без которого невозможно. Баллон, дверка, дымоходная труба – и превосходный кустарный отопительный агрегат готов принять в себя первые порции дров, чтобы подарить своим владельцам тепло.

Всеядность – печка из газового баллона подойдет для сжигания любых видов топлива. Это могут быть дрова, прессованные евродрова, деревянный мусор или пеллеты. Кидайте в нее все, что умеет воспламеняться и гореть – буржуйка нетребовательна к качеству топлива. Главное, дать ей разгореться, а уж после можно жечь в ее нутре все что угодно.

Доступность – буржуйка из баллона отличается предельной дешевизной. Вы можете использовать для нее новый баллон или достать откуда-нибудь старый. Если вы проживаете в сельской местности, где нет газовой магистрали, то проблем с поиском не возникнет. А если вы не сможете достать баллон, приспособьте под буржуйку листовое железо, старую бочку или любую другую подходящую емкость.

Прочие особенности и плюсы буржуек, собранных из газовых баллонов:

Приспособить под буржуйку можно любой потрепанный жизнью, но мало-мальски целый газовый баллон.

• Универсальность в применении – если вам нужна печь для бани или в гараж, воспользуйтесь печкой-буржуйкой. Ее изготовление не займет много времени, а вы получите в свое распоряжение отличный отопительный агрегат;
• Буржуйка из баллона не нуждается в специальном обслуживании – необходимо лишь периодически очищать зольник и проверять состояние дымохода;
• Простота в монтаже – просто смонтируйте печку на любом подходящем основании или приварите к ней металлические ножки;
• Легкость в модернизации – печь из баллона можно сделать более эффективной, если воспользоваться некоторыми техническими уловками;
• Сравнительно высокая теплоотдача – тепловая мощность, в зависимости от объема печки, составит от 2 до 7 кВт (отапливаемая площадь от 20 до 70 кв. м);
• Печь из баллона отличается стабильностью работы в любых условиях – нужно лишь соорудить приличный дымоход высотой не менее 3-4 метров;
• Легкая самостоятельная сборка – если вы умеете работать с инструментом, то уже через 2-3 часа работы в вашем распоряжении появится самая эффективная буржуйка из газового баллона;
• Несколько модификаций на выбор потребителей – корпус печки может быть вертикальным или горизонтальным, большого или малого объема.

Печка из газового баллона на дровах. Собственная печь на дровах: как сделать своими руками в домашних условиях

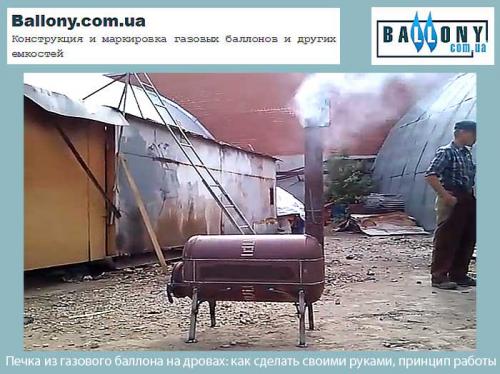

Здравствуйте, уважаемые читатели. Как создаётся печка из газового баллона на дровах? По сути, при таком методе, уже есть корпус. Останется обеспечить опции для загрузки топлива, предусмотреть зольник, дверки, ножки и дымоход.

Дровяная печь в своём загородном доме или гараже – очень нужный и полезный аппарат. Очень часто его создают самостоятельно. В таких случаях обычно базируются на пустом газовом баллоне. Подобную печь можно и приобрести, благо, что ассортимент такой продукции довольно обширный.

Выбор базы

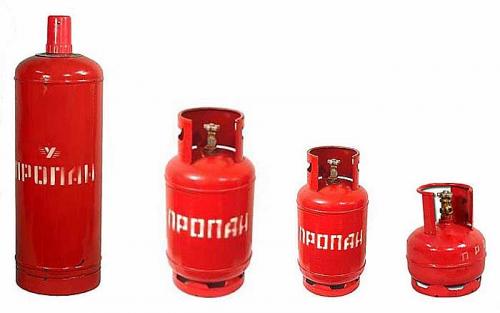

Есть баллоны различных параметров. Версии на 5 л. для заданной цели совершенно не подходят. Этого объёма не хватит для качественного обогрева.

Из моделей на 12 и 27 л получается аппарат слабой мощности. Он сможет обогреть только очень маленькое помещение и выдаёт 3 и 7 кВт тепла. Его обычно применяют в походах.

Если задумывается буржуйка своими руками для дома, то оптимальным вариантом для неё станет ёмкость на 50 л, с высотой 85 см, диаметром – 30 см.

Объём модели и плотность её стенок подходят для горения любого топлива. К тому же получается аппарат с приемлемой массой. Поэтому его можно использовать и в одиночку.

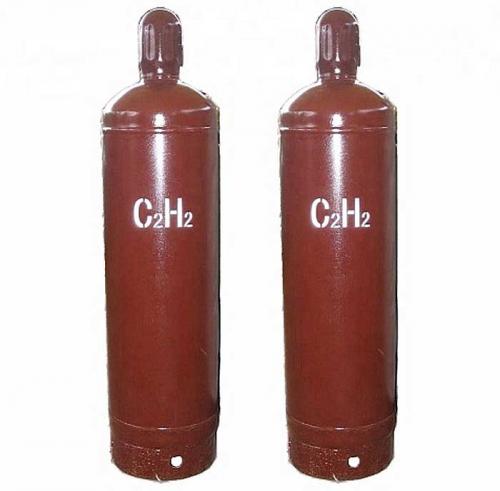

Также существуют промышленные модификации на 40 л. Их диаметр составляет 25 см. Стенки более плотные (5,2 мм). Высота – 135 см.

Баллон от фреона для создания печи идентичной мощности происходит сложнее из-за его серьёзной массы и длины. Если его укоротить ориентировочно на 70 см, можно соорудить незначительную буржуйку с толстыми стенками. У неё будет хороший КПД и лучшее удержание тепла.

Вопрос с дверками

Дверцы для запланированной печи можно приобрести литые. У одной должна быть незначительная высота. Это изделие предназначается для поддувала.

Вторая должна быть гораздо больше. Он будет применяться для загрузки горючего.

Также есть уже готовые комплексы. В единой конструкции устроена и поточная дверка, и поддувальная. При таком раскладе в вырезанное по параметрам отверстие монтируется (методом сварки) рама, сваренная из уголков. К ней с помощью болтов присоединяется литьё.

В данной ситуации важно не допускать сквозняков, поэтому по периметру выреза под дверку следует наварить металлическую полоску 1-2 см.

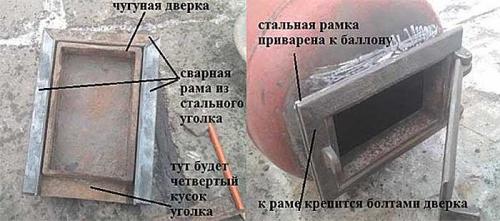

Дверки можно сделать своими руками. Для этого сгодится удалённый участок из стенки баллона. Тогда здесь не обойтись без петель или подобных деталей. Для них обозначаете места, затем монтируйте их.

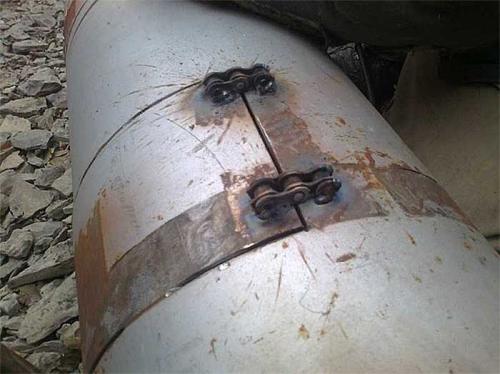

Самодельные петли можно создать из нескольких элементов толстой цепи.

К указанной версии обязательно приваривается защёлка.

Положение с колосниками

Когда вы создаёте своими руками печку из пропанового баллона на дровах, то её можно не оснащать колосниками. Правда, это касается наиболее примитивной вариации.

Если у ёмкости маленькие размеры или горизонтальное положение, то соорудить колосник внутри довольно сложно. В этой ситуации конструкция имеет простой состав:

1. Корпус, устроенный на ножках.
2. Одна дверца.
3. Патрубок для дымохода. Она монтирован в верхней зоне.

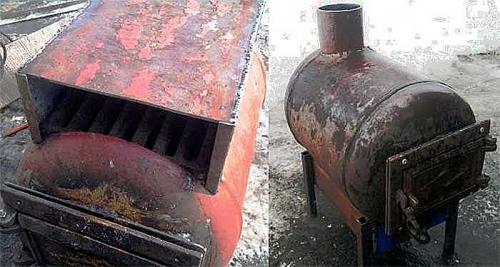

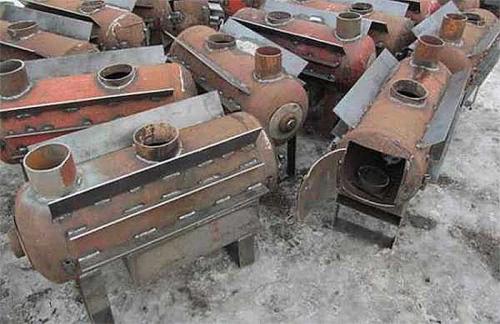

4. Металлические полосы, приварены к внешней стороне корпуса.
5. Вверху – второй выход. На него ставится крышка и он используется в качестве плитки для готовки и разогревания пищи.

Если в горизонтальной модели вы желаете устроить колосники, то обязательно приварите зольник с нижней стороны.

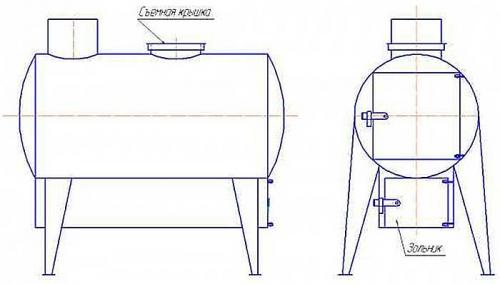

Чертёж такой буржуйки из газового баллона представлен ниже:

Можно сделать модель с зольной ёмкостью так, что получится полочка, на которой располагается выдвижной короб, сваренный по параметрам. При его движении можно контролировать подачу воздуха и активность сжигания дров.

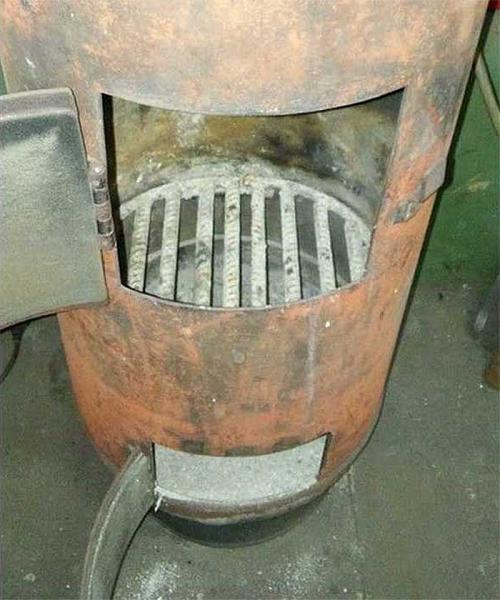

В вертикальных моделях колосники необходимы и их там легче организовывать. Как сделать буржуйку в домашних условиях такого типа?

Для этого есть такие варианты действий:

1. Внутри неё приварить прутья толстой арматуры. Однако она имеет слабую устойчивость к жару, её сложно чинить и удалять.
2. Приварка толстых уголков. Сами колосники свариваются отдельно. Для этого используется арматура. Затем они ставятся на уголки.

Развитие теплоотдачи

По своему принципу работы домашняя буржуйка имеет весомый изъян. Он связан с неэффективной тратой тепла. Значительная его часть устремляется в трубу вместе с газами.

Решить эту дилемму можно, следующими методами:

1. Буржуйка со вторичным дожиганием.

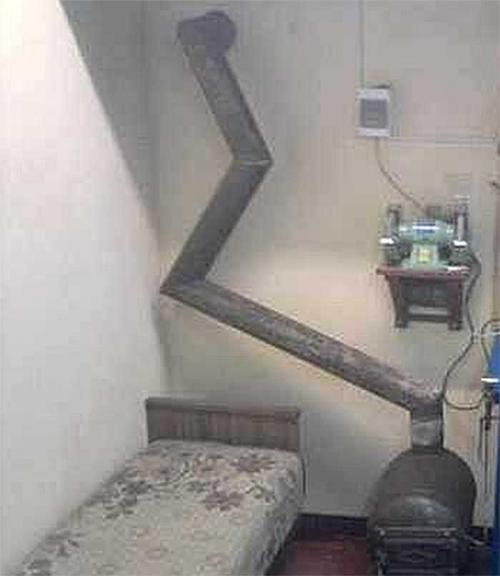

2. Удлинение дымохода. Он получается ломаным. И него не должно быть горизонтальных зон и мест, имеющих отрицательный уклон. Его пример отражён на этом фото:

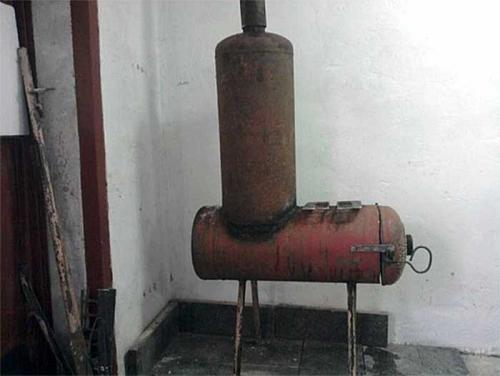

3. Монтаж к горизонтальному корпусу вертикальный патрубок. Из-за развития площади увеличится и теплоотдача. Необходимо только устроить качественную тягу. Так дым не будет проникать в помещение.

Буржуйка длительного горения из газового баллона. Как правильно установить буржуйку и дымоход

При размещении дровяных отопителей важно соблюдать правила пожарной безопасности. Особенно это касается печей нашего эксперта, чья верхняя часть при максимальном режиме работы может накалиться докрасна

Здесь требования такие:

1. В гараже или на даче, построенной из кирпича или других несгораемых материалов, минимальное расстояние до стен помещения не нормируется. Но любые горючие предметы или конструкции должны находиться не ближе 50 см от тела печи.
2. В теплице буржуйку нельзя располагать близко к растениям и наружным стенам из стекла.
3. В деревянном доме полы под печкой застилаются металлическим листом, выступающим со стороны топки на 700 мм. Ближайшие стены также зашиваются металлом во избежание возгорания.

Отдельный вопрос — из чего сделать дымоход для буржуйки. Однозначно не подойдет алюминиевая гофра, поскольку температура газов на выходе достигает 200—400 °С в зависимости от режима работы. Какие варианты допустимы:

• обычная стальная труба с тонкими стенками;
• газоход из кровельной или нержавеющей стали;
• утепленный сэндвич-дымоход.

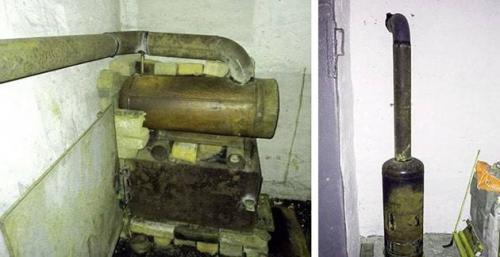

Дымоходный канал лучше проложить под углом (слева), чем просто вертикально (справа)

Для создания хорошей тяги верх трубы ставится на высоте 4 м и более, если мерить от колосниковой решетки. Особенно требовательна к тяге буржуйка «Бубафоня», для нее отвод газов стоит сделать повыше, чтобы потом не возникало вопросов, почему печь дымит в помещение. В идеале вертикальный участок дымохода должен заканчиваться сборником для конденсата, хотя многие домашние мастера не придерживаются этого правила.

Кстати сказать, правильный дымоход позволяет увеличить КПД печки-буржуйки. Это достигается двумя способами:

1. В гараже или теплице дымоходная труба удлиняется и прокладывается под углом, а в другом конце помещения выходит на крышу, как показано выше на фото. Так раскаленные продукты горения отдадут больше тепла внутреннему воздуху.
2. На вертикальном участке дымохода ставится теплообменник, подсоединенный к системе водяного отопления дома или дачи. Минус: из дымоходного канала буржуйки длительного горения придется чаще удалять сажу.

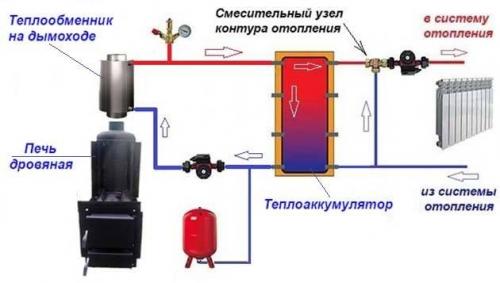

Схема подключения водяного теплообменника, стоящего на дымоходной трубе

Теплообменник самоварного типа, ставящийся на дымоход буржуйки, не стоит напрямую подсоединять к сети водяного отопления. Есть опасность, что теплоноситель может закипеть и порвать трубопроводы. Лучше воспользоваться схемой подключения через емкость с водой – теплоаккумулятор, который тоже можно сделать своими руками из газового баллона. За описанием и чертежами его конструкции вы можете пройти сюда.

Буржуйка из газового баллона горизонтальная. Как сделать буржуйку из газового баллона своими руками — пошаговое руководство

Мастера давно освоили ряд отраслей, в которых способны сделать даже сложные элементы из подручных средств. Исключением не стала популярная печка-буржуйка, которую научились изготавливать самостоятельно из газового баллона. Как можно выполнить такие работы самостоятельно и без посторонней помощи?

Буржуйка представляет из себя топочную камеру, выполненную из толстого металла. Кроме того, эта топочная камера должна быть оснащена дверцей, колосником, дымоходом и поддувалом. Эти элементы необходимы для нормального функционирования любой печи. В качестве корпуса для буржуйки при изготовлении своими руками используют обычный газовый баллон длительного горения, объясняя это тем, что он изготовлен из максимально подходящего материала.

Какой баллон лучше использовать

Баллоны бывают разными. Для того, чтобы изготовить буржуйку, лучше всего использовать баллон объёмом в 50 либо 40 литров. Но если печь будет обустраиваться в небольшое помещение, то хватит ёмкости в 12 или 27 литров.

Но при этом не стоит брать слишком маленькие емкости, например 5 литров, они будут практически бесполезны. Бесспорно, такая буржуйка быстро нагреется, но и также быстро остынет.

Справка! Лучшим решением становится баллон из фреона, этот выбор обеспечивается толстыми стенками самой конструкции, которые значительно дольше сохранят тепло после полного нагрева.

Из чего сделать дверцы

Дверцы и зольник можно будет изготовить из тех материалов, которые выпиливали из баллона. К этим областям припаиваются петли и защелки. Их можно изготовить из толстой цепи, либо приобрести уже готовые элементы.

Пользователь может выбрать две отдельные дверцы, большая должна служить для загрузки, а маленькая для поддувала. Существуют печи, которые образуют одну единую конструкцию.

Способы улучшения теплоотдачи

Улучшить теплоотдачу можно при помощи топлива, которым отапливается печка. Топятся такие буржуйки по-разному, от дров до опилок совместно с мелким мусором. Для того, чтобы улучшить теплоотдачу, нужно использовать спрессованные опилки, брикетированный либо производственный уголь. Это обуславливается тем, что опилки горят гораздо медленнее, первичной загрузки хватит на долгие часы горения, а при отапливании небольшого помещения хватит еще на более длительный промежуток времени.

Также специалисты рекомендуют не устанавливать дымоход в вертикальном положении. Лучше всего сделать ломаную трубу, чтобы она занимала как можно больше пространства. Для этого её рекомендуется проводить под потолком или вдоль стен.

Принцип работы буржуйки из газового баллона

Принцип буржуйки из газового баллона очень прост:

• внутрь топки закладываются дрова или другое топливо;
• топливо поджигается, но нужно наблюдать за процессом нагревания.

Такая печка очень быстро нагревается, что является основным преимуществом такой системы. Это обуславливается быстрым нагревом металла, но есть и недостаток, заключающийся в быстром остывании. Поэтому если придётся отапливать большое помещение, нужно будет систематически следить за тем, чтоб дрова в топке не заканчивались. Только постоянное пополнение топлива поможет держать тепло на протяжении долгого периода.

Как сделать буржуйку из газового баллона своими руками

Буржуйка горизонтального типа

Горизонтальная буржуйка считается классическим вариантом такой печки. Чтоб правильно её изготовить, нужно придерживаться следующего алгоритма действий:

1. Крышка баллонапри помощи болгарки.
2. В задней части делается небольшое отверстие, которое в будущем послужит как дымоход.

1. Берется металлический лист размером в 4 мм. Из него вырезается небольшой блин диаметром, который будет идентичен диаметру передней стороны. При помощи болгарки в нем необходимо проделать два отверстия: под поддувало и топочную камеру. Вырезанные кусочки также применяются и служат для изготовления дверцы, к ним привариваются петли.
2. После этого к внутренней части баллона приваривается колосниковая решётка. Чаще всего используют металлическую арматуру. Приваривание решётки к баллону — это самый простой способ, сначала привариваются два кусочка по бокам, а к ним приваривается кусочек основной сетки.
3. В последующем из трубы вырезается четыре куска в 32 мм. Они послужат ножками для буржуйки.
4. Уже на этом этапе приваривается заранее подготовленный блин из металла.

После сборки печь полностью готова к работе.

Вертикальная буржуйка из газового баллона

Есть еще одна разновидность самодельной буржуйки —.

Процесс сборки вертикальной печи

Вертикальная печь отличается только по одному параметру — положение печки.

Буржуйка из газового баллона чертеж. Как это работает?

Буржуйка — примитивный вариант металлической дровяной печи. Работает такой прибор предельно просто: в топку закладывают дрова, они сгорают, корпус печи раскаляется и отдает тепло окружающему воздуху. Дымные газы удаляются через дымоход, а зола высыпается через колосниковую решетку в зольник, который следует периодически очищать.

Одно из главных преимуществ буржуйки — простота конструкции. Здесь нет строгих размеров, главное, чтобы корпус выдерживал нагрев, а дымоход работал исправно.

Опытный мастер сделает такую печку буквально за пару-тройку часов. А сжигать в ней можно практически любое сухое дерево: и поленья, и опилки.

Обратите внимание

На нашем сайте есть статья с подробным описанием процесса изготовления буржуйки своими руками.

Топят буржуйку и другими горючими материалами: соляркой, углем, торфом, бытовым мусором и т.п. При желании на такой печке можно вполне успешно готовить. Этот момент следует продумать еще до начала изготовления конструкции, чтобы сделать ровную варочную поверхность.

Буржуйка представляет собой топочную камеру из толстого металла с загрузочной дверцей, дымоходом, колосником и поддувалом. В качестве корпуса можно использовать старый газовый баллон

Но следует считаться и с недостатками такого отопительного решения. Для начала это высокая опасность ожогов и пожаров.

Для буржуйки нужно выбрать специальное место, отделанное огнестойкими материалами. Желательно, чтобы она стояла в стороне, где никто случайно не прикоснется к корпусу и не обожжется.

При желании верхнюю часть вертикальной буржуйки из старого газового баллона можно превратить в варочную поверхность скромных размеров

Весит такая металлическая конструкция немало, поэтому о какой-либо мобильности устройства речь не идет. Перемещать буржуйку для обогрева разных помещений будет затруднительно.

Такими печами обычно обогревают подсобные помещения, в которых отсутствует электроэнергия или там, где она подается с перебоями: гараж, сарай, мастерская и т.п.

Из двух газовых баллонов, соединенных перпендикулярно, можно сделать усовершенствованный вариант буржуйки, который позволяет сохранять больше тепла и получать высокую отдачу при сжигании топлива

Еще одна проблема — невысокий КПД, поскольку часть тепловой энергии при сгорании древесины буквально вылетает в дымоходную трубу. Существуют различные способы сохранить тепло и немного модифицировать буржуйку, чтобы она работала эффективнее.

Наконец, нужно позаботиться о хорошем вентилировании помещения, в котором установлена буржуйка, поскольку такой прибор в процессе работы сжигает большое количество кислорода.

Важно

Итак, буржуйка состоит из металлического корпуса, на роль которого обычно и “приглашают” старый газовый баллон. В корпусе необходимо сделать две дверцы: большую и маленькую. Первая служит для загрузки топлива, вторая нужна как поддувало, через которое с топочную камеру поступает воздух для обеспечения процесса горения и тяги.

Чертеж печки-буржуйки из газового баллона позволяет изготовить устройство с конкретными параметрами и рассчитанной мощностью, но такая точность не обязательна

Внизу, на некотором расстоянии от дна конструкции следует приварить колосниковую решетку. Ее можно сделать из толстой проволоки или просто взять лист толстого металла и прорезать в нем длинные щели. Расстояние между прутьями колосника должно быть таким, чтобы топочный материал не просыпался вниз, в зольник.

Если буржуйку будут топить только дровами, зазоры колосника делают большими, но когда предполагается использовать щепу, следует сделать решетку более частой.

Изогнутый металлический дымоход, установленный на буржуйку из газового баллона, позволяет удержать в помещении больше тепла и повысить КПД конструкции

Ящик для золы можно сварить из листового металла или взять готовую металлическую емкость подходящего размера и устойчивую к сильному нагреву. Некоторые предпочитают и вовсе обходиться без зольника, просто выгребают золу из нижнего отдела по мере необходимости, хотя это и не слишком удобно. Как правило, дымоход для буржуйки выводят вверх, чтобы обеспечить необходимую тягу.
