Печь из газового баллона своими руками. Трехходовая буржуйка – принцип работы и плюсы с минусами

Этой самодельной печи мастер присвоил шутливое название «Коллайдер» из-за непривычного внешнего облика и неплохой теплоотдачи. Эта буржуйка на дровах делается из двух стандартных пропановых баллонов емкостью 50 л, приваренных друг к другу под углом 90°, как это показано на чертеже. Принцип действия такой:

  1. Первый резервуар, уложенный горизонтально, играет роль топливника, соответственно, оборудован дверцами и колосниками. В него помещается внушительная порция дров и поджигается.
  2. Второй сосуд – это воздушный теплообменник с внутренними перегородками, замедляющими течение дымовых газов и заставляющими их трижды менять направление движения и отдавать больше теплоты. В конце продукты горения покидают отопитель через дымоходный патрубок.
  3. Для увеличения греющей поверхности обе части корпуса снабжены дополнительными ребрами.
  4. Внизу к топливнику приварен зольник из листового металла, чья дверца регулирует подачу воздуха на горение.

Печь из газового баллона своими руками. Трехходовая буржуйка – принцип работы и плюсы с минусами

Чертеж самодельного трехходового отопителя на дровах в разрезе

Примечание. С таким же успехом вместо баллонов можно применить стальную трубу для буржуйки с диаметром 300 мм и тонкими стенками (4—5 мм).

Ориентировочная мощность «Коллайдера» составляет 10 кВт при КПД около 55%, что позволяет обогреть помещение площадью до 100 м² – дачу, теплицу либо большой гараж (бокс). Практические испытания показали, что в режиме поддержания тепла в прогретом помещении 1 загрузки дров хватает на 1.5—2 часа. Если использовать отопительный агрегат в доме меньшей площади (25—50 м²), то длительность горения возрастет до 3—4 часов. Кто разбирается в теме, тот поймет, что для самодельной буржуйки это неплохая экономичность.

Печь из газового баллона своими руками. Трехходовая буржуйка – принцип работы и плюсы с минусами

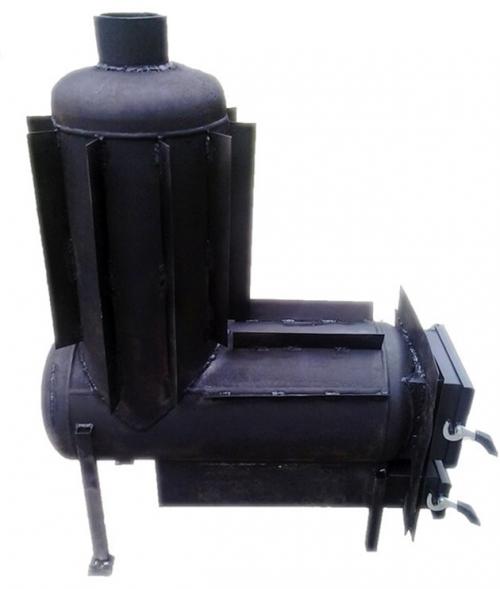

Фото готовой печки «Коллайдер» с теплообменными ребрами

Минус у этой печки долгого горения один – странноватый внешний вид. Но он компенсируется многочисленными плюсами:

  • простота в изготовлении;
  • быстрый прогрев и достойная длительность работы с 1 закладки твердого топлива;
  • дешевизна конструкции, купить вам придется только удобные ручки да еще трубу для буржуйки, если нет баллонов из-под пропана;
  • благодаря размерам топливника в печку помещаются длинные (80 см) и массивные поленья, что способствует продолжительности горения;

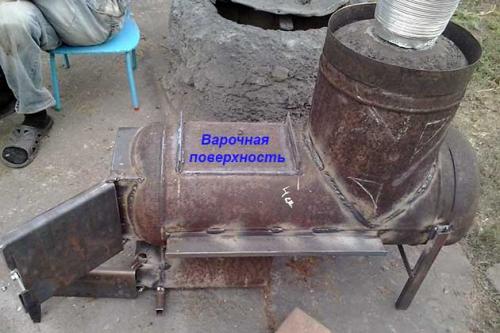

  • агрегат можно сделать с варочной поверхностью, как это показано на фото.

Печь из газового баллона своими руками. Трехходовая буржуйка – принцип работы и плюсы с минусами

«Коллайдер», как и любая буржуйка из газового баллона, сваренная своими руками, может дополняться установкой водяного контура, регулирующей воздушной заслонки в дверцу зольника и вентилятора внешнего обдува. Размеры печки изменяются в любую сторону путем подбора резервуаров меньшей емкости либо труб другого диаметра.

Печь из газового баллона для приготовления пищи. Мангал барбекю из газового баллона – пошаговая инструкция изготовления

Сложно представить отдых на даче без шашлыка или гриля. Современный рынок предлагает множество мангалов разной конструкции. Однако покупать жаровню необязательно — сделать такое приспособление самостоятельно несложно. Один из вариантов самодельных печей для приготовления мяса — мангал из газового баллона.

Он практичен, удобен, может иметь разный внешний вид — например, форму паровоза — и станет отличным дополнением к дачному участку. Как изготовить такой мангал, рассмотрим в этом материале.

Делаем жаровню из металлического баллона

Для начала следует определиться, будет ли создание мангала из такой тары лучшим вариантом. Все-такиможно практически из любых подручных материалов: буржуйки, бочки, листов ненужного металла, кирпича — вариантов море.

Галерея готовых вариантов

Преимущества

Первое и главное достоинство, которое отличает самодельные мангалы, — экономичность по сравнению с покупными готовыми барбекю. Даже если старого газового баллона в хозяйстве не нашлось, приобрести такую емкость можно по низкой цене. Останется лишь правильно его подготовить к превращению в мангал.

К другим достоинствам жаровни из баллона относятся:

  • простота изготовления — имея нужный инструмент и чертежи, сделать мангал своими руками сможет даже человек, обладающий лишь базовыми навыками;
  • функциональность — использование дополнительных приспособлений позволит готовить не только шашлыки, но и гриль, а также коптить мясо и рыбу;
  • прочность и надежность — при изготовлении баллонов применяется высококачественная сталь, такой мангал прослужит долго даже при активной эксплуатации;
  • удобство использования — из-за прочности стали дно не прогорит, поэтому угли после завершения готовки не нужно тушить, достаточно закрыть крышку жаровни;
  • многообразие дизайна — реализовать можно разные идеи, изготовить мангал переносным или стационарным, придать дымоходу для копчения форму трубы паровоза, декорировать жаровню в винтажном стиле и др.

    Фото: мангал в виде торпеды

Стоит отметить и размеры конструкции: на мангале из баллона можно приготовить в два раза больше мяса, чем на дешевом покупном барбекю из металла.

Пользователи часто ищут

    Недостатки

    К минусам использования такого изделия относятся:

    1. Неприглядный внешний вид стандартного баллона, особенно если он старый. Облезлая красная краска, вмятины и следы от сварки испортят эстетику барбекю, если не поработать над его отделкой. Лучше использовать термостойкое покрытие — это дополнительно защитит от ожогов при готовке.
    2. Большая масса конструкции — переносным такой мангал будет лишь условно. Брать изделие с собой на природу точно не получится, так что подходит этот вариант только для использования на придомовой территории.
    3. Если навыков работы со сварочным аппаратом недостаточно, пострадает надежность конструкции.
    4. Совершение ошибок при изготовлении мангала, несоблюдение технологии приведет к низкой эффективности, а то и неработоспособности жаровни.

    Не стоит забывать и о главной опасности — возможности взрыва баллона во время резки. Чтобы этого не произошло, нужно правильно провести предварительные работы.

    Фото: при резке баллона помните про технику безопасности

    Подготовка материалов и инструмента

    Первое — выбираем баллон. Рекомендуемый объем — 50 л, чтобы жаровня получилась большой. Прежде чем приступать к изготовлению самодельного мангала, емкость очищают от остатков горючего. Делают это тщательно, даже если кажется, что тара полностью опустошена.

    Очистка баллона от газа

    Несмотря на то что основной массы пропана в емкости давно нет, на стенках и дне скапливается опасный конденсат. Чтобы избавиться от него, нужно:

    • выпустить газ естественным образом — через клапан;
    • промыть баллон.

    Для полного опустошения емкость переворачивают вверх дном. Чтобы понять, выходит ли газ, клапан смачивают мыльной водой — она будет пузыриться. Другой способ — запах. Из-за наличия в пропане одораторов горючее сильно пахнет, особенно если в баллоне его достаточно много. Поэтому чистить емкость следует на открытом воздухе, желательно подальше от людей, чтобы никто не запаниковал. И, конечно, вдали от источников огня.

    Фото: отпилили вентиль у пропанового

    Промывка баллона осуществляется следующим образом:

    1. Вентиль отпиливают. Делают это вдвоем — помощник постоянно поливает место спила водой, чтобы баллон не взорвался из-за нагрева и искр.
    2. Через отверстие в емкость подают воду под давлением. В процессе баллон встряхивают, чтобы хорошо промыть стенки.
    3. Воду оставляют на несколько дней, после чего спускают. Так как она наполнится меркаптанами, запах будет едким. Выливать такую жидкость на грядки не советуем.

    Чтобы вода не пахла, добавляют марганцовку, которая вызывает окисление одорирующих соединений.

    Избавится от резкого запаха газа непросто. Чтобы окончательно вывести его, очищенный и распиленный баллон обжигают изнутри.

    Вертикальная печь из газового баллона. Особенности и разновидности самодельных печек из газового баллона

    То, что печь из газового баллона является одним из самых популярных видов самоделок в отрасли приборов отопления, можно убедиться, набрав в поисковике запрос по типу «буржуйка своими руками» или «дровяная печь из газового баллона».  Варианты, предложенные системой, покажут сразу несколько видов печей разработанных и воплощенных в металле самодеятельными мастерами. Вот на этом этапе и стоит остановиться, чтобы четко представить себе, что такое буржуйка из газового баллона и какой тип печи лучше всего подойдет к постройке.

    Классификацию лучше всего проводить по сложности работ по переоборудованию баллона в отопительный прибор, естественно при этом стоит четко оценивать свой уровень квалификации и умения держать в руках инструмент.

    Для начинающих самодельщиков рейтинг сложности постройки можно представить примерно так:

    • Горизонтальная безколосниковая печь на подставке. В обиходе «кабанчик», уж очень похожа на свинью;
    • Горизонтальная печь с дополнительно приваренным подувалом;
    • Вертикальная печь – колонна, с дверками и поддувалом;
    • Вертикальная печь длительного горения «бубафоня»;
    • Горизонтальная печь из двух баллонов собранная для полного сжигания топлива по принципу пиролизной печи;
    • Печь для работы на отработанном масле или дизельном топливе;
    • Пиролизная печь с поддувалом и искрогасителем.

    Но ради истины стоит отметить, что полный перечень этих горячих самоделок далеко не полный и скорее всего полным никогда не будет, поскольку каждый новый проект это полет фантазии и новаторское решение. Пример – печь камин, из, все того же газового баллона.

    Печь из газового баллона чертеж. Изготавливаем печку длительного горения своими руками

    Первым делом следует определиться, из чего будет выполнен корпус печки. Металл желательно выбрать толстый, чтобы дольше не прогорал. Чаще всего такая буржуйка изготавливается из газового баллона объемом 50 л. Можно использовать толстостенную трубу большого диаметра либо стальную бочку объемом 200 л, но ее стенки тоньше.

    Также потребуется :

    • стальные трубы;
    • металлопрофиль;
    • инструмент для резки металла (болгарка, газовый резак и т.д.);
    • сварочный аппарат с электродами;
    • листовая сталь.

    Рассмотрим подробно, как сделать буржуйку своими руками. Предварительно рекомендуется набросать схему конструкции и определить размеры элементов.

    Корпус . При изготовлении корпуса из газового баллона, у него необходимо аккуратно срезать верхнюю часть (линия реза на 1 см ниже сварного шва). При желании корпус можно нарастить, приварив отрезанную часть другого баллона. У бочки так же срезается верхняя часть с крышкой. А если для корпуса выбрана труба, к ней следует приварить круглое или квадратное дно из толстого листового металла.

    Печь из газового баллона чертеж. Изготавливаем печку длительного горения своими рукамиВарианты исполнения корпуса

    Крышка. В срезанной верхущке газового баллона или в крышке бочки по центру следует прорезать отверстие, соответствующее по размерам трубе, из которой будет выполнен поршень

    Крышку обваривают стальной полоской – важно, чтобы она плотно садилась на корпус. Для корпуса из трубы крышку придется специально изготовить из листового металла

    Патрубок дымохода. На боку печки, в паре сантиметров ниже надетой крышки, прорезается отверстие и приваривается патрубок дымохода

    Важно, чтобы съемное колено дымохода надевалось плотно, без зазора

    Дымоход. Нижний, горизонтальный отрезок дымохода должен быть длиннее диаметра печки. Дымоходную трубу можно выполнить ломаную, чтобы увеличить площадь поверхности, отдающей тепло помещению

    Важно, чтобы не было углов меньше 45°. Для монтажа дымохода подходит труба диаметром 10-15 см

    Печь из газового баллона чертеж. Изготавливаем печку длительного горения своими рукамиДымоход

    Поршень . Длина трубы-воздуховода должна превышать высоту корпуса на 100-150 мм. К ее нижней части необходимо приварить стальной круг с отверстием по центру и оснастить его пятью-шестью лопастями с нижней стороны (располагаются по кругу, лучиками от центра).

    Лопасти могут представлять собой :

    • отрезки стального уголка;
    • отрезки П-образного профиля;
    • изогнутые волной полоски металла (привариваются ребром).

    Посередине на лопасти наваривается небольшой стальной кружок с отверстием по центру. Если площадка с лопастями изготовлена из стали толщиной менее 6 мм, она со временем деформируется от перегрева. Чтобы этого не произошло, сверху наваривают ребра жесткости — треугольник, составленный из отрезков уголка. На верхнем срезе трубы прикрепите болтом стальную пластинку для регулировки интенсивности горения.

    Сборка . Установите печь верхнего горения, проверьте плотность подсоединения дымохода. Вставьте в печку поршень, наденьте и закройте крышку. Убедитесь, что крышка сидит плотно, что зазор между поршнем и отверстием в крышке минимален.

    Ввод в эксплуатацию . Самодельные буржуйки длительного горения можно ставить на земляной или бетонный пол. Если пол в помещении деревянный, выложите площадку из кирпича, используя раствор для кладки печей, и закройте ее стальным листом. Вместо кирпича можно уложить лист огнеупорного материала и также закрыть листовым металлом. Стены рядом с печкой, сделанной самостоятельно, желательно выложить кирпичом, который будет аккумулировать тепло и отдавать помещению.

    Печь из газового баллона чертеж. Изготавливаем печку длительного горения своими рукамиЧертёж печки из газового баллона

    В установленную печь укладывают дрова, заполняя топливник примерно на 2/3 или чуть больше. Сверху кладут бумагу и поджигают. Убедившись, что дрова занялись, можно установить поршень и надеть крышку. Следующая закладка дров возможна только после того, как все топливо прогорит и печь остынет.

    Заключение

    «Бубафоня» не самая эффективная печка-самоделка длительного действия. Умельцы разрабатывают различные варианты дровяной печки-«ракеты», но для ее изготовления необходимы точные расчеты, подготовленные своими руками чертежи и хорошие навыки работы различными инструментами.

    «Бубафоню» также можно модернизировать, к примеру, смонтировать приспособление, упрощающее выгрузку золы.

    Буржуйка из газового баллона своими руками. Трехходовая буржуйка своими руками

    Трехходовая буржуйка

    Трехходовая буржуйка (на фото выше) — это два приваренных друг к другу под прямым углом газовых сосуда на 50 литров. Принцип работы следующий:

    • Первый — собственно горизонтальная буржуйка из газового баллона на дровах. Он оборудован всеми детали, характерными для печи: поддувало, загрузочная камера для дров, колосники.   Сюда загружают дрова и производят розжиг.
    • Второй сосуд — уникальная по своей простоте и гениальности конструкция. Он разделен внутренними перегородками таким образом, что дым от сгорания топлива, проходя через него трижды изменяет траекторию движения. Скорость замедляется и корпус печи отдает больше тепла. В конце концов, через отводной патрубок, дым выходит наружу.
    • Чтобы увеличить греющую поверхность используют дополнительные ребра..
    • Как и в традиционной печи, подача воздуха регулируется через поддувало.

    Мнение эксперта

    Павел Круглов

    Печник с 25-летним стажем

    Такая печка на дровах из газового баллона вполне способна выдать около 10 кВт тепла. Этого хватит, чтобы отопить помещение площадью в 100 м2. Это может быть склад, сарай, теплица или гараж.  Столь простой конструктив печи способен выдавать КПД до 55%.

    На такой буржуйке из двух газовых баллонов вполне можно готовить пищу.

    Прежде чем приступить к изготовлению, разберемся, какие материалы и инструменты нам понадобятся и подготовим необходимые чертежи. Очень хорошо, если вы обладаете навыками сварщика. Если же нет, то любой специалист по готовым чертежам воплотит ваш проект в жизнь. Также может помочь

    Материалы и инструменты

    Нам понадобятся следующие инструменты:

    • переносной сварочный аппарат
    • «болгарка»
    • дрель
    • сверла
    • прочий инструмент.

    Содержание сварочного аппарата не рентабельно, поэтому его при необходимости можно взять в аренду. Остальное всегда найдется у домашнего мастера.

    Материалов также немного:

    • электроды
    • отрезные круги
    • 2 газовых баллона на 50 литров
    • лист толщиной 2 мм
    • уголок на изготовление «ножек»
    • арматура диаметром 20 мм
    • прочие

    Пошаговая инструкция

    Схема трехходовой буржуйки

    • Делаем заготовки из метала по чертежу выше.
    • Вырезаем в баллоне необходимые отверстия. Одно — для печки, второе — для выхода дыма.
    • Отрезаем дно у второго баллона. В торце вырезаем отверстие под патрубок диаметром 100 мм. Разрезаем баллон так, чтобы он плотно сел на первый, как показано на чертеже выше.
    • Изготовьте колосниковую решетку.
    • Изготавливаем поддувало. Привариваем ножки, петли и рамки дверок.
    • Изготовляем дверцы. Уплотняем все места примыкания.
    • Обрезки от баллона стоит использовать для перегородок в вертикальном баллоне.
    • Приварите один баллон к другому, приварите дымоход.
    • Приварите дополнительные ребра для увеличения площади нагрева.

    Буржуйка из газового баллона горизонтальная. Как сделать буржуйку из газового баллона своими руками — пошаговое руководство

    Мастера давно освоили ряд отраслей, в которых способны сделать даже сложные элементы из подручных средств. Исключением не стала популярная печка-буржуйка, которую научились изготавливать самостоятельно из газового баллона. Как можно выполнить такие работы самостоятельно и без посторонней помощи?

    Буржуйка представляет из себя топочную камеру, выполненную из толстого металла. Кроме того, эта топочная камера должна быть оснащена дверцей, колосником, дымоходом и поддувалом. Эти элементы необходимы для нормального функционирования любой печи. В качестве корпуса для буржуйки при изготовлении своими руками используют обычный газовый баллон длительного горения, объясняя это тем, что он изготовлен из максимально подходящего материала.

    Какой баллон лучше использовать

    Баллоны бывают разными. Для того, чтобы изготовить буржуйку, лучше всего использовать баллон объёмом в 50 либо 40 литров. Но если печь будет обустраиваться в небольшое помещение, то хватит ёмкости в 12 или 27 литров.

    Но при этом не стоит брать слишком маленькие емкости, например 5 литров, они будут практически бесполезны. Бесспорно, такая буржуйка быстро нагреется, но и также быстро остынет.

    Справка! Лучшим решением становится баллон из фреона, этот выбор обеспечивается толстыми стенками самой конструкции, которые значительно дольше сохранят тепло после полного нагрева.

    Из чего сделать дверцы

    Дверцы и зольник можно будет изготовить из тех материалов, которые выпиливали из баллона. К этим областям припаиваются петли и защелки. Их можно изготовить из толстой цепи, либо приобрести уже готовые элементы.

    Пользователь может выбрать две отдельные дверцы, большая должна служить для загрузки, а маленькая для поддувала. Существуют печи, которые образуют одну единую конструкцию.

    Способы улучшения теплоотдачи

    Улучшить теплоотдачу можно при помощи топлива, которым отапливается печка. Топятся такие буржуйки по-разному, от дров до опилок совместно с мелким мусором. Для того, чтобы улучшить теплоотдачу, нужно использовать спрессованные опилки, брикетированный либо производственный уголь. Это обуславливается тем, что опилки горят гораздо медленнее, первичной загрузки хватит на долгие часы горения, а при отапливании небольшого помещения хватит еще на более длительный промежуток времени.

    Также специалисты рекомендуют не устанавливать дымоход в вертикальном положении. Лучше всего сделать ломаную трубу, чтобы она занимала как можно больше пространства. Для этого её рекомендуется проводить под потолком или вдоль стен.

    Принцип работы буржуйки из газового баллона

    Принцип буржуйки из газового баллона очень прост:

    • внутрь топки закладываются дрова или другое топливо;
    • топливо поджигается, но нужно наблюдать за процессом нагревания.

    Такая печка очень быстро нагревается, что является основным преимуществом такой системы. Это обуславливается быстрым нагревом металла, но есть и недостаток, заключающийся в быстром остывании. Поэтому если придётся отапливать большое помещение, нужно будет систематически следить за тем, чтоб дрова в топке не заканчивались. Только постоянное пополнение топлива поможет держать тепло на протяжении долгого периода.

    Как сделать буржуйку из газового баллона своими руками

    Буржуйка горизонтального типа

    Горизонтальная буржуйка считается классическим вариантом такой печки. Чтоб правильно её изготовить, нужно придерживаться следующего алгоритма действий:

    1. Крышка баллонапри помощи болгарки.
    2. В задней части делается небольшое отверстие, которое в будущем послужит как дымоход.
    1. Берется металлический лист размером в 4 мм. Из него вырезается небольшой блин диаметром, который будет идентичен диаметру передней стороны. При помощи болгарки в нем необходимо проделать два отверстия: под поддувало и топочную камеру. Вырезанные кусочки также применяются и служат для изготовления дверцы, к ним привариваются петли.
    2. После этого к внутренней части баллона приваривается колосниковая решётка. Чаще всего используют металлическую арматуру. Приваривание решётки к баллону — это самый простой способ, сначала привариваются два кусочка по бокам, а к ним приваривается кусочек основной сетки.
    3. В последующем из трубы вырезается четыре куска в 32 мм. Они послужат ножками для буржуйки.
    4. Уже на этом этапе приваривается заранее подготовленный блин из металла.

    После сборки печь полностью готова к работе.

    Вертикальная буржуйка из газового баллона

    Есть еще одна разновидность самодельной буржуйки —.

    Процесс сборки вертикальной печи

    Вертикальная печь отличается только по одному параметру — положение печки.

    Печь из газового баллона длительного горения. Особенности печки длительного горения

    Первым делом нужно понять, что происходит во время горения дров. Для появления пламени температуру древесины нужно довести примерно до +150 градусов, используя для этого внешний источник нагревания. Обычно для этого хватает зажженного от обычной спички куска бумаги. После этого начинается процесс медленного обугливания материала, которое после достижения отметки +250 градусов переходит в распад на простые химические элементы. В состав дыма белого цвета, который появляется при розжиге пламени, входит газ и водяной пар: их источает нагретая древесина. Воспламенение выделяющихся газообразных компонентов наблюдается при достижении нагревания в +300 градусов: в результате этого термохимическая реакция значительно убыстряется.

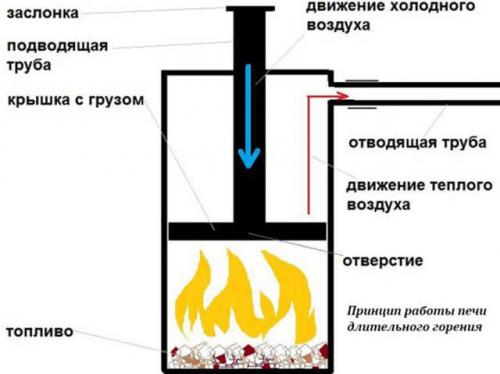

    Печь из газового баллона своими руками. Трехходовая буржуйка – принцип работы и плюсы с минусами 06

    Распад органического вещества на простые элементы называется пиролизом. Практика показывает, что во время сгорания древесины часть заложенного в нее энергетического потенциала остается не использованным. Это выражается в значительном количестве отходов, остающихся после угасания пламени. В пиролизных печах топливо используется гораздо эффективнее, что достигается отдельным сжиганием выделяющихся во время горения топлива газов. При этом скорость тления самой древесины очень небольшая, что способствует увеличению продолжительности работы печи на одной закладке. Печь Бубафоня, которая является разновидностью пиролизного обогревателя, гарантирует практически полное сгорание всего топлива.
