Установка печи на деревянный пол в бане. Расчёт веса печи для выбора основания

Установка печи на деревянный пол в бане. Расчёт веса печи для выбора основания

Стандартный настил из доски-сороковки по лагам, уложенным с шагом до 1 метра, выдержит нагрузку до 700 кг. Поэтому при желании обойтись без бетонного фундамента перед тем, как установить печку в бане, нужно убедиться в том, что её вес не превышает указанного значения.

Как правило, металлические конструкции гораздо легче, но в расчёт принимается не только их вес, но и вся сопутствующая нагрузка.

А именно:

  • вес полного бака с горячей водой (складывается масса самого бака и вмещаемой им воды);
  • вес каменки с камнями;
Масса заводских изделий указывается в паспорте. В случае с самодельными конструкциями её придётся определять самостоятельно Источник rabotayouth.ru
  • вес дымовой трубы;
  • вес кирпичной облицовки, если она планируется.
В случае с облицовкой потребуются и габариты печи, чтобы подсчитать необходимое количество кирпича для возведения теплового экрана. Это несложно. Заранее решив, как установить банную печь: с топкой из предбанника или из парилки, в углу или посередине стены, можно определиться и с формой экрана, количеством стенок в нем. Их может быть от 2 до 4.

К внешним габаритам печи прибавляют 5-10 см в каждую сторону для создания воздушного зазора между кирпичом и металлическим корпусом, и получают периметр облицовки. Так как кладка обычно ведётся в полкирпича, рассчитывают его количество, необходимое на один ряд, разделив периметр на длину кирпича (25 см).

Затем высчитывают количество рядов кладки до нужной высоты, разделив её на 7 см (6,5 см – высота кирпича + 0,5 см – толщина шва).

Печка на деревянный пол в бане. Как определиться с требуемой тепловой мощностью банной печи?

Мощность отопительных приборов измеряется в киловаттах. Однако, производители банных печей практикуют иной подход – они указывают, какой объем парной эта модель будет гарантированно способна обогреть до уровня, соответствующего требуемому микроклимату в парилке. Естественно, при условии качественной термоизоляции последней.

Так обычно в паспортах и указывается – для помещений, например, от 10 до 16 м³.

Казалось бы – все очень просто. Определить объем парилки несложно, и так же легко будет подобрать модель. Однако, особенности обустройства бани способны внести свои коррективы.

Ниже предложен калькулятор, который подсчитает, так сказать, условный или приведенный «объем» вашей парной, то есть с учетом всех необходимых поправок. С опорой на это значение можно будет точнее подобрать оптимальную печь.

Например, если получен результат, что необходима печь на 11 м³, то выбирать стараются так, чтобы это значение было примерно посередине диапазона возможностей приобретаемой модели. То есть, скажем, печь, рассчитанная на обогрев от 8 до 14 м³.

Несколько пояснений по проведению расчета.

  • Понятно, что в первую очередь учитывается реальный объем парной. Для этого необходимо указать ее линейные размеры: длину, ширину, высоту.
  • Банные печи рассчитаны на эксплуатацию в качественно утепленных помещениях. А на практике бывает, что бревенчатые или сложенные из бруса бани изнутри не утепляются. В этом случае довольно значительная часть тепла будет расходоваться на прогрев стен, которые обладают немалой теплоемкостью. Стало быть, необходима поправка.
  • Если печь расположена полностью в парилке, то все выработанное тепло остается внутри этого помещения. Но если топка делается выносной (как раз по теме данной публикации), то часть тепловой энергии невольно будет растрачиваться и на прогрев предбанника и всей создаваемой конструкции «врезки» печи в стену. То есть тоже будет уместна корректировка результата.
  • Имеет большое значение качество двери, ведущей в парную. Если это добротно утеплённая дверь с хорошей подгонкой, то значимых тепловых потерь через нее не предвидится. Но нередко устанавливаются обычные щитовые двери, а также входящие в моду стеклянные. Безусловно, термоизоляционные качества у них значительно ниже, и это тоже будет принято в расчет при проведении вычислений.
  • Окно на улицу не является обязательным элементом интерьера парилки, но все же нередко имеется и оно. То есть, появляется еще одна лазейка для утечки тепла. Здесь имеет значение и качество окна, и его площадь. Если окно принимается в расчет, то в калькуляторе появятся дополнительные поля ввода этих данных.
  • Могут сыграть свою роль и участки в парилке (на ее стенках или полу), облицованные керамической плиткой, кирпичом, камнем. Прогрев столь теплоемких поверхностей потребует дополнительной мощности печи.
  • Результат будет показан в условных кубометрах, на которые и следует ориентироваться при выборе оптимальной модели банной печи.

Защита пола под печью. Месторасположение печи

Банные металлические печи бывают электрическими либо твердотопливными. И установка именно дровяных агрегатов имеет наибольшее количество сложностей, о которых далее пойдет речь.

Банная дровяная печь традиционно располагается в парильной, однако дверца топливника может выходить в соседнее помещение, на улицу или загрузка дров осуществляется из помещения парилки.

Установка печи в бане

В первом случае, когда топка выведена в предбанник либо моечную, в парной не выжигается кислород, а один агрегат отапливает сразу два помещения. При этом такой вариант подразумевает обустройство противопожарной защиты не только деревянного пола, но и стены бани. Кроме того присутствует сложность в монтаже печи – если при строительстве монтажное отверстие не было предусмотрено, возникает необходимость слома / выпиливания части межкомнатной перегородки.

Топка выходит в соседнее помещение

Выпиливание части стены

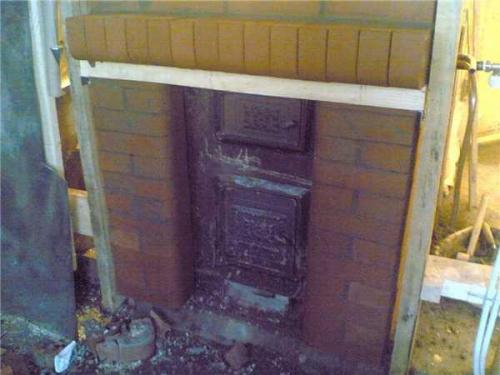

Проем для установки печи

Второй вариант, когда топка выходит на улицу, сопряжен с аналогичными проблемами монтажа. Дополнительно к недостаткам причисляются увеличенные теплопотери и неудобство регулирования интенсивности горения топлива, подкидывания дров (придется выходить из бани на улицу).

Топка выходит на улицу

Третий вариант один из самых распространенных. Монтаж печи осуществляется на имеющееся деревянное перекрытие с обязательным обустройством пожаробезопасного основания под печью и защитой стены, расположенной за печью. Проблема выжигания кислорода решается монтажом эффективной вентиляции. Часто приток воздуха оборудуют из подпольного помещения (неактуально для монолитного фундамента – плиты). За печью, установленной таким образом, легко следить во время процедуры парения, но не всегда в парилке есть место для складирования дров и их защиты от промокания.

Банная печь с топкой, выходящей в парную

Вне зависимости от того, куда обращена топочная дверца печи, агрегат должен быть установлен на безопасном расстоянии от посетителей парной, чтобы не спровоцировать появление ожогов от случайного прикосновения к раскаленному металлу либо горячему пару от камней.

Источник: https://bannye-pechi.postroivsesam.info/novosti/kak-ustanovit-pech-v-bane-na-derevyannyy-pol-raschety

Нужна ли приточка под печь в бане. Вентиляция саун «Басту»

Начнем с названия: оно составное, образованное из двух финских слов – «bad», то есть баня, и «stuga», то есть утепленная постройка из дерева. У нас его часто склоняют или пишут на манер фамилии, что неправильно, но уже прижилось.

Хотя главное – это конфигурация системы, которая является комбинированной:

  • вверху помещения – замкнутый воздушный контур,
  • внизу – приточно-вытяжной комплекс.

Благодаря такому устройству теплые газовые массы скапливаются под перекрытиями сауны. Внешне это похоже на перевернутый и закрытый со всех сторон купол.

Важно, чтобы помещение было герметичным (без щелей для сквозняков) и теплоизолированным. Тогда оно сможет быстро прогреваться, что обеспечит меньший расход топлива, а значит и экономичность эксплуатации.

Внимание, верхняя вытяжка в бане Басту не нужна – это ключевое условие нормальной работы системы вентиляции, – а вот нижнюю просто необходимо добавить к паре задвижек, разнесенных друг от друга как можно дальше. Идеальный вариант, когда последние будут расположены на противоположных стенах.

Установка печи на деревянный пол в бане. Расчёт веса печи для выбора основания

При типовой планировке подразумевается, что:

  • парилка является угловым помещением здания;
  • напротив – моечная;
  • в оставшейся половине – комната отдыха.

В таком случае заборный клапан мастера поднимают над уровнем пола на 20 см, размещая его между наружной стеной и отопительным агрегатом. Печь, кстати, обычно находится по центру – для равномерного обогрева, – а воздух к ней стоит подводить по металлическому рукаву. Одного отверстия, выходящего на улицу и закрытого решеткой недостаточно.

Особенности вентиляции в парном отделении

В этом помещении повышенные влажность и температура, поэтому эффективный воздухообмен ему нужен едва ли не в первую очередь. Организовывать его можно на основе стандартных принципов построения. Специалисты выбирают проверенные решения, на практике доказавшие свою рациональность. Например, приточный клапан с задвижкой размещая у печки, на некотором возвышении от пола.

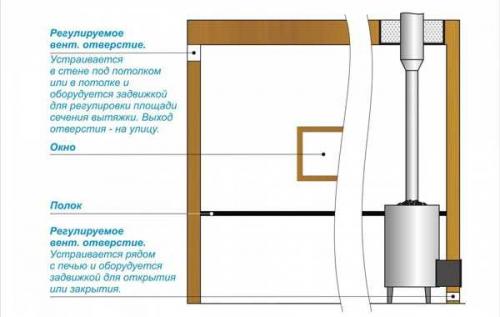

Установка печи на деревянный пол в бане. Расчёт веса печи для выбора основания 01

Требуется ли вентиляция в парилке бани

Конечно, как вы уже поняли, она просто необходима. Более того, стоит сделать ее так, чтобы она непрерывно функционировала и ее можно было регулировать вручную. И планируйте ее, учитывая, что пар в помещении настолько небольших размеров образуется достаточно интенсивно, а значит циркуляция должна быть усиленной, но в разумных рамках, иначе потребуется высокомощная печь, расходующая огромное количество топлива.

Также важно исключить скопление неприятных запахов, которые могут образовываться от отходов в моечной. Для этого следует организовать еще и эффективную систему стока, ведь избыток влаги приводит к сырости, которая сопровождается плохими ароматами.

Стоит помнить, что изоляция в парной – немаловажный фактор для правильной циркуляции воздуха в помещении. Не стоит исключать использование вентиляционной системы или делать отверстие для вывода воздуха меньше, чем приточное.

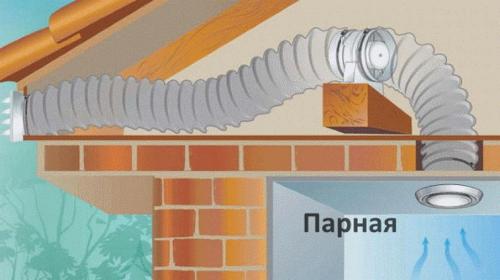

Установка печи на деревянный пол в бане. Расчёт веса печи для выбора основания 02

Металлическая печь на деревянный пол. Пожарная безопасность

Зная и соблюдая меры пожарной безопасности, осуществить монтаж печи можно будет в помещениях, построенных из любых материалов, включая древесину. Хотя опасности возгорания подвержены и кирпичные, и блочные строения. Поэтому неукоснительно следуйте всем предъявляемым требованиям.

  • Установка агрегата выполняется на пол, выстеленный из негорючих материалов. Это может быть обычная бетонная стяжка, металлический лист, керамическая плитка и т.д. Края поверхности должны выступать как минимум на 50-70 см от корпуса устройства.
  • Стены, прилегающие к печи и близко стоящую мебель, изолируют жаропрочным материалом, например асбестовыми листами или суперизолом, таким образом можно сократить требуемое расстояние (1 м) от стены до задней стенки корпуса до 20 см.
  • Между оборудованием и деревянными поверхностями (стенами или той же мебелью) должно быть не менее полуметра, оптимально 60-70 см.
  • Большое внимание уделяется обустройству дымоходной системы. Используйте дополнительные элементы защиты, которые препятствуют засорению трубы и не позволяют строить птицам гнезда, что особенно актуально для вертикально расположенных каналов.
  • Расстояние между потолком и верхней частью корпуса обогревательного агрегата должно составлять не менее 1,2 м, а от дверцы топки до противоположной стены – 1,3 м.
  • Во избежание несчастных случаев, особенно если в семье есть дети, оборудование ограждается декоративным «заборчиком».
  • Некоторые модели предусматривают монтаж каналов в стенах для обогрева соседних помещений. В таких случаях следует использовать жаропрочные отделочные материалы. Рекомендации подробно описываются в инструкции, прилагаемой к каждому агрегату.

Источник: https://bannye-pechi.postroivsesam.info/novosti/kak-ustanovit-pech-v-bane-na-derevyannyy-pol-raschety

Что подложить под дровяную печь. Что положить под печку на деревянный пол?

Установка печи в бане на деревянный пол

Устанавливать металлическую банную печь необходимо с учетом ее веса, а также отталкиваясь от требований пожарной безопасности, прописанных в СНиП. Деревянный пол, на который будет водружен отопительный агрегат, важно защитить от самопроизвольного воспламенения. Немаловажный момент – расчет прочности пола, ведь даже самая миниатюрная каменка с баком для воды является серьезной нагрузкой на деревянные перекрытия.

Что подложить под дровяную печь. Что положить под печку на деревянный пол?

Установка печи в бане на деревянный пол

Месторасположение печи

Банные металлические печи бывают электрическими либо твердотопливными. И установка именно дровяных агрегатов имеет наибольшее количество сложностей, о которых далее пойдет речь.

Банная дровяная печь традиционно располагается в парильной, однако дверца топливника может выходить в соседнее помещение, на улицу или загрузка дров осуществляется из помещения парилки.

Что подложить под дровяную печь. Что положить под печку на деревянный пол?

Установка печи в бане

В первом случае, когда топка выведена в предбанник либо моечную, в парной не выжигается кислород, а один агрегат отапливает сразу два помещения. При этом такой вариант подразумевает обустройство противопожарной защиты не только деревянного пола, но и стены бани. Кроме того присутствует сложность в монтаже печи – если при строительстве монтажное отверстие не было предусмотрено, возникает необходимость слома / выпиливания части межкомнатной перегородки.

Что подложить под дровяную печь. Что положить под печку на деревянный пол?

Топка выходит в соседнее помещение

Выпиливание части стены

Проем для установки печи

Второй вариант, когда топка выходит на улицу, сопряжен с аналогичными проблемами монтажа. Дополнительно к недостаткам причисляются увеличенные теплопотери и неудобство регулирования интенсивности горения топлива, подкидывания дров (придется выходить из бани на улицу).

Что подложить под дровяную печь. Что положить под печку на деревянный пол?

Топка выходит на улицу

Третий вариант один из самых распространенных. Монтаж печи осуществляется на имеющееся деревянное перекрытие с обязательным обустройством пожаробезопасного основания под печью и защитой стены, расположенной за печью. Проблема выжигания кислорода решается монтажом эффективной вентиляции. Часто приток воздуха оборудуют из подпольного помещения (неактуально для монолитного фундамента – плиты). За печью, установленной таким образом, легко следить во время процедуры парения, но не всегда в парилке есть место для складирования дров и их защиты от промокания.

Что подложить под дровяную печь. Что положить под печку на деревянный пол?

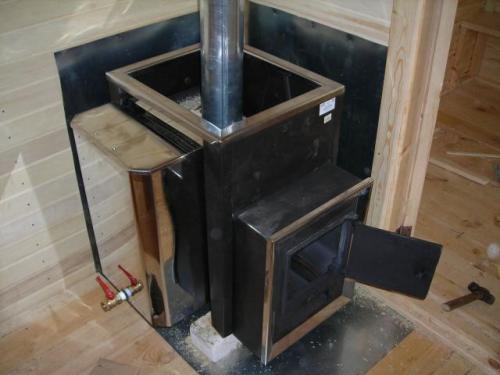

Банная печь с топкой, выходящей в парную

Вне зависимости от того, куда обращена топочная дверца печи, агрегат должен быть установлен на безопасном расстоянии от посетителей парной, чтобы не спровоцировать появление ожогов от случайного прикосновения к раскаленному металлу либо горячему пару от камней.

Примерная схема установки обычной каменки

СНиП II-25-80. Деревянные конструкции

Металлическая печь вместе с каменкой, баком для воды и дымоходом имеет определенный вес. Особенно массивны чугунные агрегаты, а также печи, облицованные кирпичом.

Если под печью будет выложен фундамент, а также в случае наличия отражающего кирпичного экрана, нагрузка на балки и доски пола весьма существенна. Перед установкой печи следует узнать ее вес, затем выполнить расчет прочности перекрытий, чтобы пол не проломился под агрегатом ни при каких условиях.

Пример обложенной кирпичом печи

Балки для перекрытия могут быть изготовлены из цельного массива твердых пород лиственных/хвойных деревьев при условии их длины до 5 метров. В случае необходимости использования балок свыше 5 метров длиной, лучше применить клееные, выдерживающие повышенные нагрузки.

Что подложить под дровяную печь. Что положить под печку на деревянный пол?

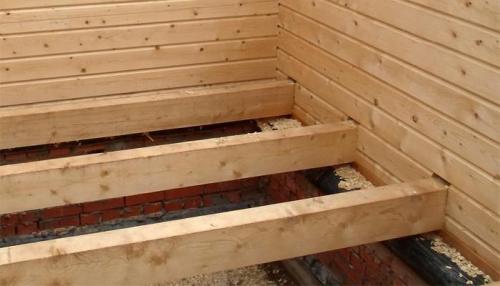

Брус 10×15 см, массив

Важно знать точную длину балки. Это значение принимается равным длине пролета, который будет покрывать лага плюс глубина «гнезда» или зарубки, выполняемых для крепления элемента. Длина зарубок обычно составляет от 70 до 150 мм.

Сечение балок выбирается прямоугольное либо квадратное, реже – двутавровый профиль (сочетание массива и ОСБ/фанеры). Лучшее соотношение сечения прямоугольной балки – 1,4 к 1. Брусы изготавливают шириной от 40 до 200 мм и высотой от 100 до 300 мм. Оцилиндрованное бревно (11-30 см) для обустройства пола в бане применяется редко, несмотря на высокую устойчивость к деформации на изгиб.

Что подложить под дровяную печь. Что положить под печку на деревянный пол?

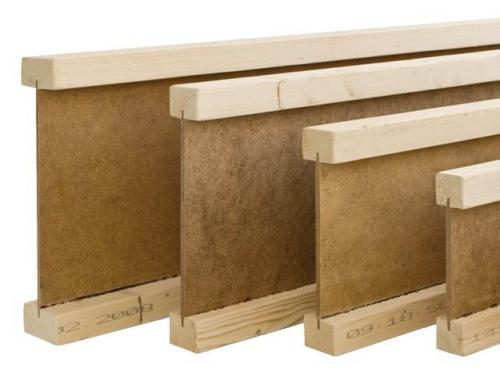

Деревянные двутавровые балки

Шаг между балками обычно выбирают в пределах 30-120 мм, руководствуясь шириной плитного утеплителя, расположением опорных стоек каркасной бани либо габаритами листов подшивки чернового пола.

Что подложить под дровяную печь. Что положить под печку на деревянный пол?

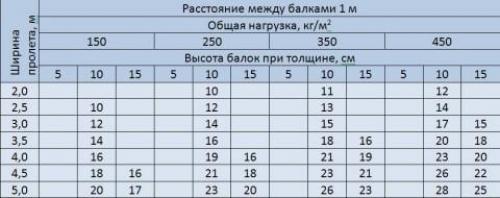

Таблица определения минимального допустимого сечения при шаге в 1 м

На заметку! Для расчета нагрузки на перекрытие можно использовать онлайн-сервисы. Каждый из них требует внесения точной информации о типе балок и лаг, сечении, размерах.

Калькулятор расчета (формат Excel).

Установка печи в бане на бетонный пол. Фундамент под банную печь

Нужен ли фундамент под металлическую модель печи? Этот вопрос возникает у многих собственников, решивших построить баню. Поэтому сразу необходимо отметить, что если вес отопительного прибора не превышает 400 кг (естественно, с учетом каменной закладки), а полы планируется изготовить из доски толщиной не менее 40 мм, то вполне можно обойтись без обустройства фундаментной основы. Такой вес имеют печи, изготовленные из нержавеющей стали, а чугунные и кирпичные модели отличаются большей массой.

Если приобретается стальная модель банной печи, и ее планируется установить непосредственно на деревянные полы, то место его установки должно быть тщательно подготовлено.

На полы укладывается керамическая плитка, или же сначала настилается лист из асбеста или минеральной ваты, который накрывается стальным листом.

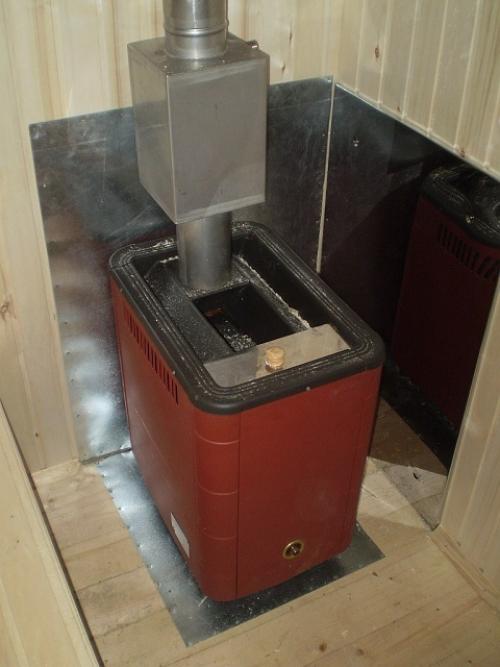

Установка печи на деревянный пол в бане. Расчёт веса печи для выбора основания 11

Печь должна устанавливаться на негорючую основу, стены обязательно закрываются жаропрочным материалом. Это, например, может быть металлический экран из нержавейки.

Однако, не стоит забывать, что баня это помещение с повышенной влажностью и под настил, обустроенный под печью, может попасть вода, что крайне нежелательно. Поэтому уклон пола в парной необходимо делать от отопительного прибора, то есть он должен оказаться в самом высоком месте комнаты. Кроме того, настеленный и закрепленный настил под установку печи, необходимо по всему периметру гидроизолировать . Сегодня для этой цели в строительных магазинах представлено большое количество герметиков.

Если устанавливается самодельная стальная печь, которую планируется обложить кирпичом, или же выбрана чугунная модель, то под нее лучше обустроить бетонный фундамент.

Капитальное бетонное основание под печь не должно контактировать с фундаментом основного строения. Размеры фундамента по длине и ширине должны превышать размеры отопительного прибора на 150÷200 мм с каждой из сторон.

Если деревянный пол в бане крепкий и сверху него планируется возвести кирпичный подиум под печь, то прежде чем приступать к его возведению, необходимо произвести замеры. Если обнаружится что между поверхностью печи и потолком расстояние будет меньше требуемого параметра в 1200 мм, то от этого варианта рекомендовано отказаться. Вместо подиума, под стальную печь сверху деревянного пола необходимо настелить металлический лист, а под чугунную модель необходимо обустроить полноценный, отдельно стоящий фундамент.

Работы по обустройству бетонного малозаглубленного фундамента включают несколько этапов. И их лучше всего проводить одновременно с постройкой бани. Но иногда обстоятельства вынуждают проводить эти мероприятия в уже возведенном строении.

ИллюстрацияКраткое описание выполняемых операций

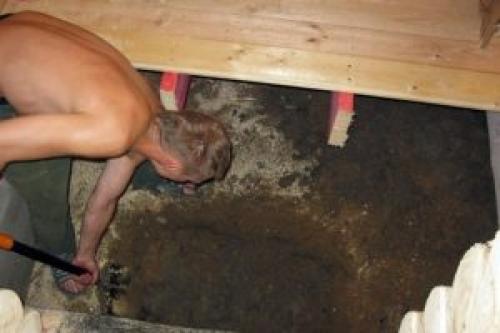

Установка печи на деревянный пол в бане. Расчёт веса печи для выбора основания 12Если фундамент будет обустраиваться в уже построенной бане, то первым шагом производится разметка места установки печи на полу и отверстия в стене, через которое будет проходить топливный канал.
Вся разметка осуществляется по размерам, снятым с печи, с учетом припусков на установку термоизоляции.
Далее, по линиям разметки в стене вырезается необходимый проем.
После этого демонтируется часть деревянного пола.
Затем в грунте подполья выкапывается котлован под фундамент.

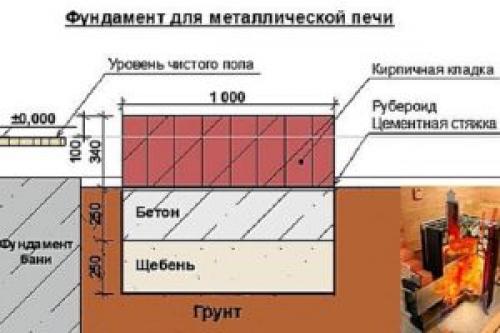

Установка печи на деревянный пол в бане. Расчёт веса печи для выбора основания 13Схема расположения материалов при обустройстве фундамента под металлическую печь в бане. Линейные параметры фундамента могут быть изменены, в соответствии с размером выбранного отопительного прибора.
Глубина котлована под фундамент для установки металлической печи должна составлять 500 мм.

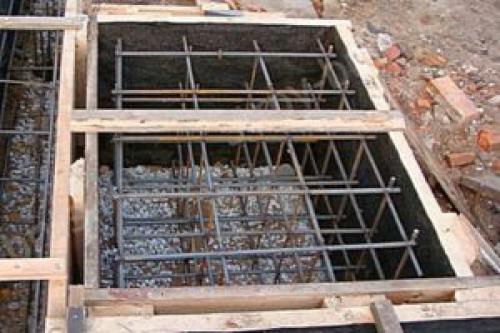

После того как котлован будет готов, грунт на его дне необходимо хорошо утрамбовать. Затем, на дно производится засыпка песка, который также необходимо утрамбовать - его толщина поле уплотнения должна составлять 100 мм. Песчаный слой станет хорошим гидроизолятором для фундамента от грунтовой влаги. Далее, сверху песка укладывается щебень — его толщина после трамбовки должна составлять 150÷200 мм.
Сверху щебня рекомендовано уложить гидроизоляционный материал, который должен также закрыть стенки котлована. В качестве гидроизоляции может быть использован плотный полиэтилен или же рубероид.
Установка печи на деревянный пол в бане. Расчёт веса печи для выбора основания 14

На каком уровне от пола ставить печь в бане. Какое расстояние должно быть от дровяной банной печи до стен и потолка?

Банная печь устанавливается на несгораемое покрытие пола размером примерно 1,5 х 1,5 метра, так, чтобы расстояние от нагретых частей печи до сгораемой поверхности было минимально 500 мм, до незащищенного потолка минимум 1200 мм. Перед дверной топки банной печи должен быть расположен предтопочный лист из металла размером не менее 400 мм перед топкой и шире самой банной печи не менее 100 мм с каждой стороны.

Банная печь устанавливается на несгораемое покрытие пола размером минимум 1,05 х 1,05 м. На потолке, над банной печью навешивается защитный экран размером не менее 1000 х 1000 мм. Между экраном и потолком оставить воздушный зазор не менее 3 см. Навесить два слоя легких защитных экранов в углу, где будет установлена банная печь. Экраны монтируются с воздушными зазорами от стен и между собой минимум по 3 см.. Снизу, под экранами и сверху, над экранами-оставить воздушные зазоры для циркуляции воздуха не менее 3 см. Перед дверной топки банной печи обязательно расположить предтопочный лист шириной не менее 400 мм. Такая установка банной печи с двойным защитным экраном занимает минимальную площадь в парной.

Установка дровяной банной печи с кирпичной защитной перегородкой.

Банная печь устанавливается на несгораемый прочный фундамент размером не менее 1,1 х 1,1 м. Кирпичная угловая перегородка размером не менее 1,1 х 1,1 м. Возводится от пола до потолка. Между бревенчатыми стенами и перегородкой оставить воздушный зазор минимум 3 см. Над банной печью обязательно навешивается защитный экран 1000х1000 мм. С зазором от потолка минимум 3 см. Перед дверной топки банной печи уложить предтопочный лист размером 400 х 650 мм. Кирпичная перегородка возводится в 0,5 кирпича или 0,25 кирпича (четверть).
