Загородный дом является мечтой каждого городского жителя. Единение с природой, свежий воздух и тишина благоприятно влияют на самочувствие человека. К сожалению, об этих грезах забывает сам домовладелец. Ему приходится решать ряд проблем, которые связаны с удаленностью дома от коммуникаций. Автономные системы помогут в этом вопросе, но для применения и обустройства каждой системы придется перелистать немало литературы, чтобы правильно выбрать, установить и использовать оборудование.

Ключевым вопросом выступает отопление дома в зимний период. В городе даже жильцы частного сектора могут подключить систему отопления к центральной системе и решить этот вопрос с легкостью. Но удаленный дом не имеет такой возможности, а установка каминов в каждой комнате просто разорить незадачливого хозяина.

Удачно построенная каминная система позволит качественно обогревать весь дом

Не единственным, но все же оптимальным решением будет служить чугунный камин с водяным контуром, который за счет теплообмена нагреет теплоноситель, а тот, в свою очередь, доставит тепло по всем комнатам. Следует отметить, что передача теплоты водой осуществляется не за счет теплопроводности, а за счет движения самой воды по трубам отопления.

Выбор подходящего устройства

Задача поставлена, и решение принято, но на этом заботы не заканчиваются. Необходимо выбрать именно тот вариант исполнения печи, который сможет эффективно справиться с основной задачей по обогреву дома данного типа и всей жилой площади. Не стоит забывать и про экономичность, поэтому придется запасаться знаниями о том, как устроены системы с водяным отоплением.

Анализируя технические данные, придется принимать во внимание некоторые условия установки и эксплуатации камина.

Пристенное исполнение каминной системы

• Площадь помещения, которую придется отапливать. Любой хозяин должен знать этот показатель наизусть. В противном случае придется применить знания школьного курса геометрии и вычислить площадь жилого пространства. Хотя бы примерно.
• Известно, что от площади зависит выбор мощности котла, поэтому на следующем этапе нужно определиться с этой величиной. Если Вы не доверяете советам продавца, то выбирайте мощность по следующему утверждению: 1 кВт способен без проблем прогреть до 10 м²площади. Остальные сопутствующие расчёты выполните самостоятельно. Номинальная мощность – это параметр, который указывает завод изготовитель. Печи российского производства соответствуют заявленным характеристикам, так как проходят экспериментальные испытания.
• Обязательно нужно учесть место и способ установки камина. Внешний фактор влияет на саму конструкцию и даже на принцип ее действия. Угловой камин никак не может быть установлен вдоль стены. Он изготовлен таким образом, что идеально входит в угол комнаты. Пристенные камины обычно имеют форму прямоугольного параллелепипеда и ограничивают выбор только конструкцией дымохода. Существуют настенные варианты исполнения, но здесь стоит тщательно продумать возможность крепления, в связи с большой массой устройства. Если стены в комнате отделаны листами гипсокартона, то такой вариант не для вас.
• Функционал. Это тоже важный вопрос, ведь известно, что камин может выполнять одновременно две функции: обогрев и внешний декор. Если вы преследуете цель выгодно и эффективно отапливать загородный дом, то сконцентрируйте внимание на технических параметрах, а не на внешнем виде устройства.

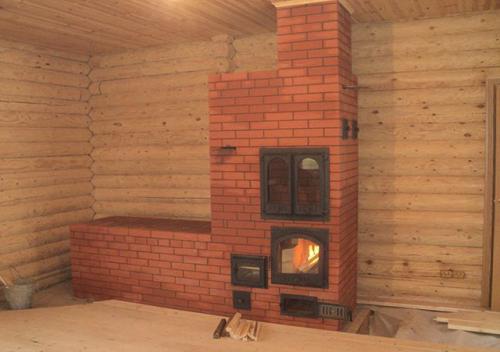

Печь-камин с водяным контуром из кирпича. Печное отопление

Печь всегда была своеобразным «сердцем» дома. Она всегда традиционно стояла в центре, и вся жизнь кипела возле нее . В печи готовили пищу, возле нее обогревались зимой. Хорошо натопленная печь накапливала столько энергии, что даже после того, как угасал огонь, она еще долго дарила тепло всем домочадцам, распространяя его как солнышко во все стороны от своих массивных стен. А топлива для печи – обычных дров в России всегда было много, главное, не полениться и запастись ими летом.

Печное отопление имеет ряд неоспоримых преимуществ:

• Во-первых, печам не требуется подключение к газовым и электрическим сетям, они используют в качестве топлива в основном дрова , которые являются возобновляемым видом топлива, их на большинстве территории России будет всегда много по разумным ценам, а иногда и совершенно бесплатно.

Дрова еще долго будут использоваться на территории России в качестве топлива

• Во-вторых, в печах реализовано наиболее комфортное лучистое отопление, когда массивные стенки печи излучают тепло, передавая его окружающим предметам и воздуху.
• В-третьих, печь может совмещать сразу несколько функций: собственно само отопление, приготовление пищи, нагрев воды.

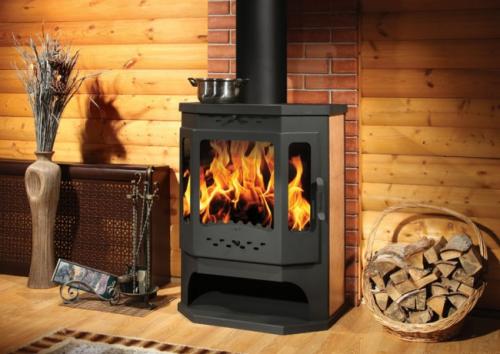

Современная многофункциональная печь-камин

• В-четвертых , созерцание открытого огня в каминах (а они, по сути, являются печами) создает комфортную атмосферу.
• В-пятых, массивная конструкция печи в холодное время года способна накопить огромное количество тепловой энергии, которую она будет постепенно отдавать. В летнее же время все происходит наоборот : печь, которая всегда строится на отдельном фундаменте «сбрасывает» излишек тепловой энергии в землю от знойного воздуха, то есть является своеобразным кондиционером.
• И, наконец, печное отопление не приносит вреда окружающей среде, если в нем используется природное топливо, ведь процессы сгорания в природе происходят постоянно.

Добавим немножко дёгтя в бочку с мёдом и перечислим недостатки печного отопления:

• Печное отопление требует постоянного участия человека: закладка дров, чистка зольника и дымохода, регулировка тяги и другие операции, хотя для дачного домика периодического проживания это скорее плюс, чем минус.

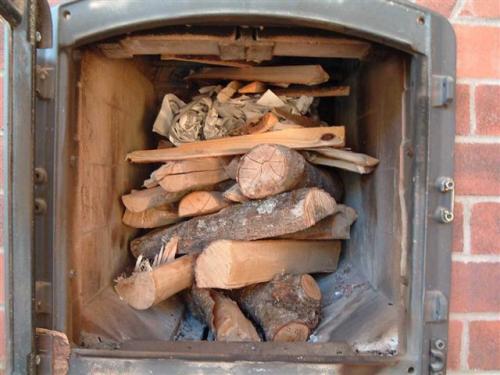

Топка печей требует постоянного участия человека

• Чем большую мощность имеет печь, тем больше должны быть ее геометрические размеры, а это «съедает» полезную площадь дома.
• Печь может отопить только те помещения, с которыми непосредственно соприкасается. В удаленных помещениях придется сооружать или устанавливать еще одну печь, как это делалось в старых домах.
• Традиционная кирпичная русская печь из-за своей инерционности очень долго выходит на рабочий режим. Частично этого недостатка лишены современные камины, печи буржуйки и Булерьяны .
• Печное отопление имеет низкий КПД – не более 40% и обычно имеют избыточную мощность. Когда печь входит в рабочий режим и прогревается, то рядом с ней стоять практически невозможно, но потом, остывая, она постепенно отдает тепло. При этом очень много энергии просто вылетает в атмосферу через дымоход.
• Процессом горения топлива в печи управлять сложнее, чем в котлах. Погасить печь моментально практически невозможно, что повышает уровень пожарной опасности.
• Печи требуют дымоходов с хорошей тягой, чтобы горение происходило интенсивно, а дымовые газы уходили в атмосферу и не проникали в помещения. Дымоходы необходимо изолировать от сгораемых строительных конструкций.
• Для печи требуется постоянно хранить солидный запас топлива, который надо периодически пополнять, а шлак и зола требуют утилизации.

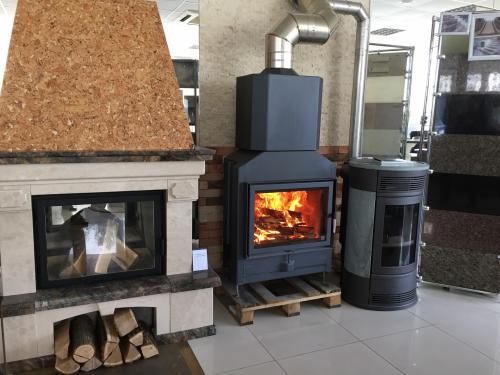

Печь-камин с водяным контуром. Что такое камин с водяным контуром

Камин — древнейший атрибут интерьера человеческого жилища. С незапамятных времен большая часть семейных событий происходила вокруг домашнего очага. Сейчас можно купить печь-камин с водяным контуром отопления для самого изысканного дизайна.

Технологический прогресс привел к созданию большого числа разнообразных конструкций этого традиционного источника тепла. Один из них — аквакамин с функцией подогрева воды, циркулирующей по отопительной системе. Теперь он может обогревать не одну комнату, а полностью весь дом.

Принцип работы

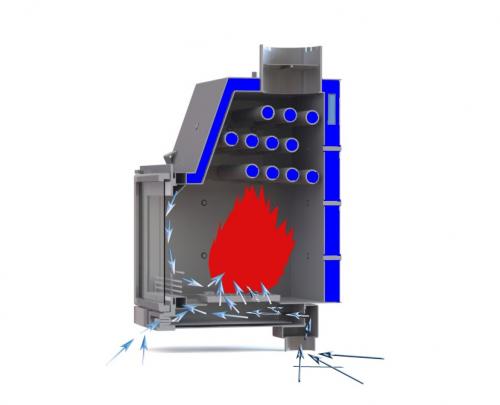

Камин с встроенным водяным контуром работает так же, как дровяная печь для отопления, в конструкцию которой вмонтирован теплообменник системы отопления.

Преимущества

Установка камина придает дизайну изысканность. Комнату можно быстро прогреть при резком похолодании снаружи или после долгого отсутствия в загородном доме. И сразу же заработает система отопления всего здания.

Выгоды от приобретения аквакамина на этом не заканчиваются:

1. Причудливо переливающиеся огоньки пламени — это одна из трех картин, на которые можно смотреть бесконечно. Отдых у огня — самый древний, расслабляющий и успокаивающий.
2. Конструкция камина не содержит движущиеся механизмы. Там просто нечему ломаться. Долговечность обеспечена тысячелетним опытом использования открытого огня.
3. Корпус аквакамина двойной. Внутри циркулирует вода из системы отопления дома. Металл не перегревается от контакта с открытым пламенем, поэтому срок службы изделия измеряется десятилетиями.
4. Традиционный камин, оборудованный теплообменниками, подключенный к отопительной системе здания, имеет коэффициент полезного действия (КПД) 80 %. Это уровень современных теплогенераторов.
5. К аквакамину можно подключить бойлер для обеспечения коттеджа горячим водоснабжением.
6. Пожаробезопасность гарантирует применение термостойкой прозрачной дверцы топки. При этом мягкий инфракрасный спектр пламени свободно проникает сквозь стекло, приятно греет хозяев камина, создает уютную, теплую атмосферу.
7. Дешевое топливо: дрова, уголь, топливные брикеты — дает ощутимую ежегодную экономию.
8. Печное, каминное отопление полностью автономно, что позволяет строить загородный дом вдалеке от газовых и электрических сетей. Наличие небольшого по мощности электрогенератора обеспечивает возможность применения автоматизированной пеллетной подпитки топки для длительного беспрерывного горения.
9. Современные аквакамины достаточно легкие. Их можно установить без фундамента на негорючее основание, например, из керамической плитки.
10. Разнообразный дизайн современных каминов имеет общую характеристику — компактные размеры при достаточно высокой тепловой мощности, что важно для небольших комнат.
11. Отсутствует инерционность, присущая традиционным массивным печам. За считанные минуты разгоревшееся пламя согреет комнату, где установлен аквакамин. Если предусмотрен циркуляционный насос, то всему зданию не страшны резкие перепады температур наружного воздуха.
12. Цена массивного каменного камина или печи вместе с фундаментом и дымоходом превосходит стоимость аквакамина, монтаж которого достаточно прост, поэтому возможна установка своими руками. А профессионального каменщика сейчас найти сложно, его услуги дорого стоят.
13. При комбинированной системе отопления возможна экономия до 50 % начальной стоимости газового оборудования. Максимальная мощность котла рассчитывается на минимальную зимнюю температуру. На широте Ростова-на-Дону это -24 °С. На практике морозы редко бывают ниже -10 °С. Когда станет холоднее, выручит аквакамин. Все остальное время можно экономить без ущерба для комфорта.

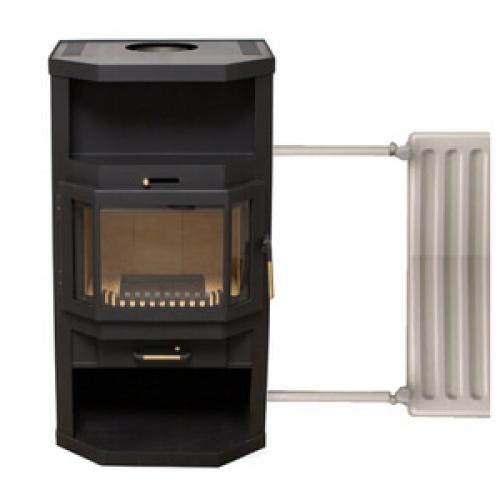

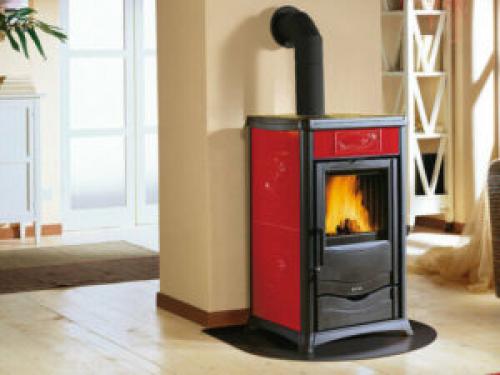

Камины с водяным контуром длительного горения.

Обычный камин хорошо нагревает комнату, но не в состоянии обогреть весь дом на длительное время из-за низкой теплоемкости.

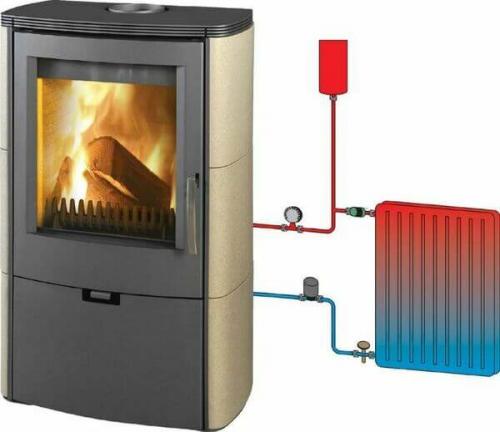

Для этой цели подойдет печь-камин с водяным контуром, к которому можно подключить радиаторы во всех помещениях жилища.

Таким образом, обогрев большого количества помещений производится из одного места.

Согретый внутри водяного контура теплоноситель равномерно распределит тепло и поможет поддержать в доме комфортную температуру воздуха.

Печь-камином с встроенным водяным контуром – это камера из стали с различной толщиной стенок . В закрытой системе показатель составит 6 миллиметров, в открытой — 4 миллиметра.

Между стенок монтируются трубки теплообменника для циркуляции жидкого теплоносителя. Для возможности контролировать температуру в печи ставят термодатчики.

Приток в топочную камеру воздуха обычно регулируется вручную .

ОБРАТИТЕ ВНИМАНИЕ!

Наружное оформление может выполняться с использованием различных материалов, чтобы в полной мере соответствовать общей стилистике интерьера.

В летний период подобное оборудование может использоваться только в целях подогрева воды.

Как выбрать и на что обратить внимание?

Какие качества должны присутствовать у отопительного оборудования, чтобы стать надежным источником тепла :

1. Мощность . Изменяется с размерами топки и габаритами печи. В среднем, для помещения площадью 10 м² требуется 1кВт мощности.
2. Габариты . Должны вписываться в помещение для установки.
3. Объем теплоносителя . Складывается из объема труб и радиаторов, зависит от общей протяженности системы и количества батарей. К полученному значению прибавляется еще 10%.
4. Сечение дымохода . Показатель важен для подбора подходящих элементов конструкции.
5. Дополнительные опции . Приготовления и подогрев продуктов, легкая очистка стекла, не нагревающиеся ручки и другие удобные в эксплуатации мелочи.

В этом рейтинге мы собрали для вас лучшие модели по цене, качеству и надежности.

Лучшие печи-камины с водяным контуром отопления

МЕТА Ангара Аква

Полная мощность модели составляет 16 кВт, из них 7 кВт — это мощность водяного контура . Теплообменник вмещает 10 литровжидкости и произведен из 5-ти миллиметровой стали.Топка отличается значительным объемом и ее просто очищать от продуктов горения.

Дрова могут гореть в пролонгированном режиме, что особенно удобно в ночное время.

Корпус декорирован вставками из керамики, а стеклянная дверца обеспечивает отличный обзор .

Конструктивные решения позволили уменьшить объем сажи, попадающей в дымоход.

Характеристики :

• мощность: 16 кВт;
• расположение: угловое/пристенное;
• дымоход: 150мм, переднее/заднее;
• материал: сталь;
• отапливаемая площадь — до 160м2;
• тип стекла: призматическое;
• габариты: 104*70*54,5см;
• вес: 205кг.

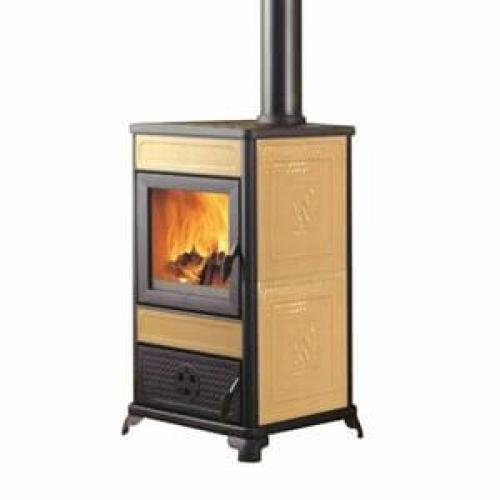

La Nordica Termo Isotta

Печь-буржуйка из чугуна Isotta снабжена водяным контуром и предназначена для обогрева нескольких жилыхпомещений одновременно .

Ее двойные стенки позволяют эффективно управлять воздушными потоками. В поверхность встроена варочная панель Она имеет защитную крышку, предохраняющую стены от загрязнения в процессе приготовления блюд.

Дверца топки декорирована панорамным керамическим самоочищающимся стеклом . В нижней части имеется отдельная дверка для удобства пользования зольным ящиком.

Характеристики :

• мощность: 15-19 кВт;
• КПД: 78,4%;
• расположение: пристенное;
• дымоход: 150мм, переднее/заднее;
• материал: чугун;
• тип стекла: панорамное;
• габариты: 77,5*76*52см;
• вес: 212кг.

EdilKamin Aqua

Топочная камера данной печи имеет двойные стенки . Это позволяет снизить температурное воздействие на корпус и продлить срокслужбы печи-камина.

Внутри топки шамотная отделка, устойчивая к продуктам горения и высокой температуре пламени.

Дверца декорирована стеклом, которое может выдержать нагрев до 750 градусов, но не стойко к точечным ударам . Водяной контур позволит создать в доме полноценную систему отопления, обогревая соседние помещения.

Для безопасности имеется встроенный датчик от перегрева системы . Печь можно использовать на кухне , поверхность для готовки имеет температуру нагрева до 200 градусов.

Источник: https://bannye-pechi.postroivsesam.info/novosti/pech-kamin-s-vodyanym-konturom-nuzhen-li-vam-vodyanoy-kontur-kak-ponyat

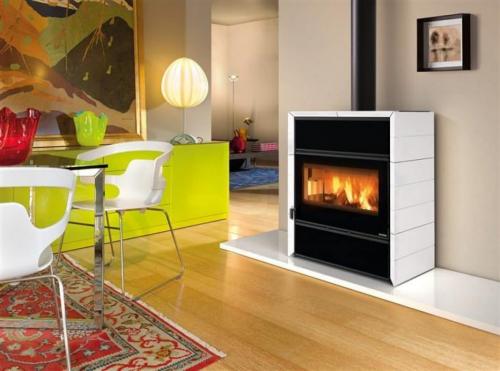

Камин с водяным контуром недостатки. Особенности конструкции и принцип действия

Камин с водяным контуром представляет собой комбинацию твердотопливного или газового устройства с традиционным декоративным очагом. Устанавливать подобные конструкции можно в любом жилом помещении, например, в столовой или гостиной, т.к. их внешний вид прекрасно впишется в интерьер.

Главное отличие водяного камина — работа на систему отопления. С его помощью можно обогреть не только комнату, в которой он установлен, но и все здание. Внутри устройства установлена водяная рубашка, объемом в среднем 40 л, подключаемая к общей СО. Наличие воздушных каналов позволяет поддерживать процесс горения за счет попадания через них кислорода. Во время горения дров или углей в топке камина, вода подогревается и передается по всем подключенным трубам и радиаторам. В некоторых моделях теплоноситель поступает в систему водоснабжения, обеспечивая хозяев дома горячей водой для бытовых нужд.

Печь-камин с водяным контуром может комплектоваться дополнительными элементами, например нагнетающим насосом. С его помощью происходит надежная циркуляция воды, что обеспечивает поддержание оптимальной температуры теплоносителя.

Обязательным является наличие расширительного бачка. Его установка проводится в зависимости от типа конструкции камина. В открытых системах емкость монтируется в самой высокой точке дома, в закрытых — в любом удобном месте.

Для изготовления корпуса водяного камина используется котельная сталь толщиной 4-5 мм или чугун 8 мм. Снаружи устройство покрывается огнеупорной краской для придания ему красивого внешнего вида. Изнутри топка обкладывается жаропрочной плиткой.

Как выглядит камин с водяной рубашкой

Отдельного внимания заслуживает пеллетный камин с водяной рубашкой. Работает он не на дровах, а на специальных гранулах — пеллетах, которые значительно увеличивают производительность отопительного прибора. В подобных устройствах процесс подачи топлива наполовину автоматизирован. Пеллеты загружаются в бункер, а оттуда поступают в топку. Все происходит автоматически, а пользователю необходимо лишь прослеживать заполняемость бункера и вычищать золу из топки.

Печи для дома с водяным отоплением. Разновидности печей с водяным контуром

Разнообразие отопительных печей для дома с водяным контуром обусловлено, в первую очередь, их внешним видом.

1. Печи-камины с водяным контуром.
2. Отопительные печи с водяным контуром.
3. Печи булерьян с водяным контуром.

Печи-камины с водяным контуром — это вариант печей с большим стеклом, сквозь которое вы можете наблюдать за красивым пламенем! Наверное, это самые романтичные печи. Именно их часто устанавливают в гостиную, превращая в символ домашнего уюта. Если вы любите романтику; если обожаете собираться всей семьей и проводить вечера за интересными разговорами, то это ваш вариант. Пример такой печи можно посмотреть на нашем сайте .

Отопительные печи с водяным контуром — этот вариант подойдет для практичных людей, которым не столь важна красота, сколько стоимость. Как правило, это продолговатые печи, которые греют не хуже печей-каминов, выглядят попроще, но при это стоят дешевле своих “симпатичных” братьев. Вот эти печи .

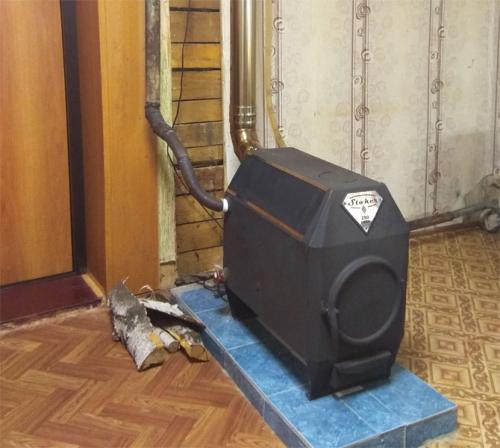

Рис 3. Отопительная печь Ермак Stocker с водяным контуром

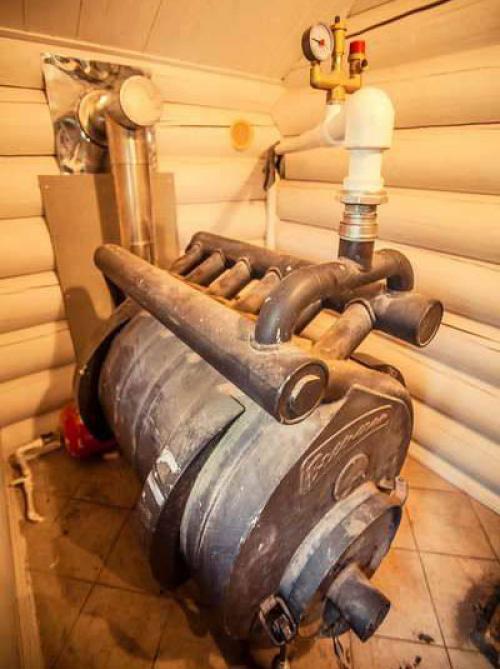

Печи по типу “булерьян” с водяным контуром — название данных печей стало уже именем нарицательным. Можно сказать, что это самый экономный вариант. Обогрев происходит за счет поддержания режима тления, что и обуславливает низкий расход топлива. Чаще всего эти модели выбирают для обогрева нежилых помещений: от гаражей до целых амбаров. Примером такой печи является печь Литком , которая может обогревать помещения объемом до 1000 куб.м.

Камин с водяным контуром своими руками. Как сделать своими руками камин с водяным контуром отопления

Некоторые перспективные технические разработки, которые касаются устройства домашних каминов, способны повысить их эффективность. Усовершенствование конструкции производится по всем влияющим аспектам, благодаря чему показатель КПД для твердотопливного камина удалось поднять от 20 до 80%. Но даже эти успехи не способствуют тому, чтобы камин стал полноценным устройством для обогрева дома или квартиры. Выделенное тепло носит локальный характер. Камин, каким бы эффективным он ни был, способен нагреть воздух только в одной комнате, в которой он установлен.

Воздух обладает плохой теплопроводностью, поэтому передача тепла осуществляться не будет, значит нужно использовать перенос вещества. Воздух использовать в качестве такого вещества нецелесообразно, поскольку по мере его движения по комнатам будет происходить быстрое остывание.

В самую дальнюю комнату воздух уже придет холодным, а вот вода отлично подойдет в качестве теплоносителя, благодаря своей большой удельной теплоемкости. В этой статье мы поговорим о том, как можно построить камин с водяным контуром для отопления своими руками, изучим принцип работы всей системы и ее элементов по отдельности.

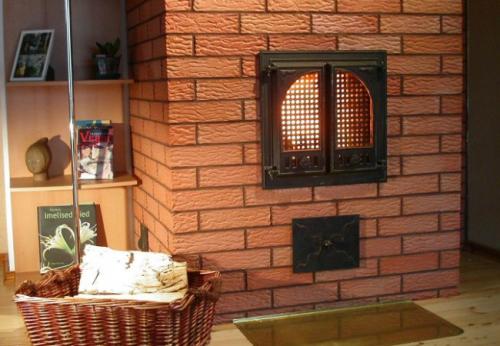

Построенное своими руками кирпичное сооружение

Немного о системах отопления

Для того чтобы доставить тепло в каждую комнату дома требуется наличие магистрали, по которой будет циркулировать вода. В качестве такой магистрали используют пластиковые или металлические трубы. Вода отдает тепло в специальных радиаторах, устанавливаемых в нижней части комнат. Остывшая вода возвращается к источнику тепла.

По способу организации системы отопления разделяют на открытые и закрытые.

• В открытой системе вода циркулирует за счет наклона труб. Она поступает в верхнюю точку, благодаря конвекции, а дальше без постороннего вмешательства обходит все комнаты, постепенно понижая уровень. Возвращается в котел по трубе, которая называется обраткой. Возможность расширения при увеличении температуры обеспечивается наличием расширительной емкости, установленной в чердачном помещении. Оно скрыто от взора и занимает максимально верхнее положение. При нагревании объем воды увеличивается, и она вытесняется в расширитель. После остывания происходит обратный процесс.
• Закрытый расширитель способствует повышению давления в системе при нагревании воды. Это дополнительно защищает систему от перегрева, так как кипение при повышенном давлении наступает позже. Для системы закрытого типа характерна принудительная циркуляция, которая обеспечивается специальным насосом. Чаще всего магистраль для закрытой системы выполняется из пластиковых труб. Они состоят из нескольких слоев, которые обеспечивают изоляцию тепла. Таком образом, вода доставляется в нужную комнату без потери энергии. В металлических же трубах тепло через металл уходит по мере транспортировки. С другой стороны, это тепло уходит не наружу, а в комнату, отапливая ее. Споры сторонников металла и пластика остаются актуальными в любое время.
