Автоклав из газового баллона для домашнего.. Самодельный автоклав из газового баллона

Автоклав из газового баллона для домашнего.. Самодельный автоклав из газового баллона

Автоклав мечта многих любителей заготовок , но цена заводского автоклава отбивает всякое желание его приобрести. Но если есть старый, не нужный газовый баллон на 50 литров, желание что  нибудь сделать  самому, навыки сварщика, то у вас появится полноценный автоклав.

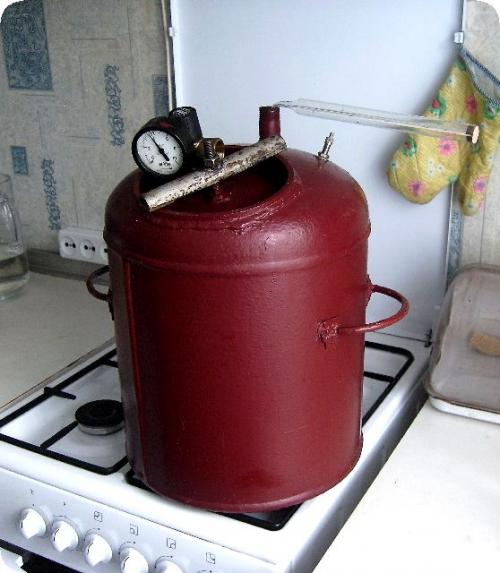

Берёшь газовый баллон, и аккуратно режешь болгаркой выше верхнего заводского шва на 5мм. Перед резкой ОБЯЗАТЕЛЬНО нужно выкрутить кран, и хорошенько продуть воздухом, или залить водой. Если этого не сделать, то эта самоделка будет последней в вашей жизни.

Теперь дело за фланцем, его размеры, внешний диаметр – 390мм, внутренний – 303мм, толщина металла – 10мм. Желательно заказать у токаря, но я сделал такой фланец с помощью болгарки. После того как фланец будет готов, привариваем его, проходим внутренним и внешним швом.

После этого делаем крышку,  толщина металла от 5мм до 10мм, на которую уже монтируем ниппель, манометр, стойку под градусник и кран Маевского. Я сознательно не стал ставить предохранительный клапан, погуляв по просторам интернета я нашёл такую инфу – что при срабатывании предохранительного клапана, банки в автоклаве просто взрываются, вместо клапана я поставил кран Маевского, и при избыточном давлении потихоньку стравливаю.

Манометр желательно иметь со шкалой до 6 атм, а термометр до 200 градусов, или хотя бы до 150 градусов.

Далее врезаем в нижнюю часть баллона два ТЭНа (у меня 2шт по 1Квт) и сливной кран.

Вот собственно и вся работа над автоклавом.

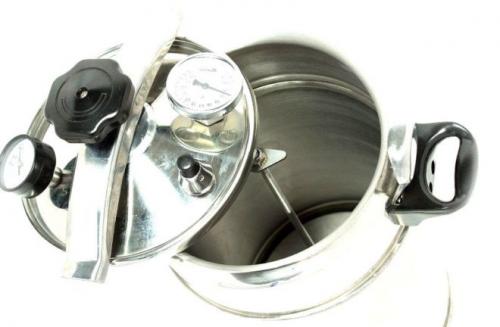

Автоклав своими руками из кастрюли. Самодельный автоклав для заготовки консервации – чертежи и пошаговая сборка

Автоклав – это устройство, активно используемое для домашнего консервирования своими руками. Оно позволяет использовать промышленную технологию термообработки сырых продуктов под давлением. В результате срок хранения домашних консервов заметно увеличивается. Но стоимость заводских автоклавов слишком высока, поэтому приобрести их может не каждый. Для экономии средств можно собрать автоклав самостоятельно по готовым чертежам и схемам.

Принцип работы устройства

Автоклав – это резервуар, выполненный из металла и оснащенный манометром, клапаном и воздушным фильтром. Его особенность заключается в совмещении двух операций: быстрого приготовления и стерилизации домашних консервов. Такой агрегат прекрасно заменяет скороварку и стерилизатор.

Чтобы получить качественные домашние консервы, в подготовленные банки заливают воду приблизительно на 1-2 см. Все овощи согласно рецептуре смешивают, закладывают в банку и сразу же закатывают крышками. Дальнейшие действия будут проводиться уже с автоклавом:

1. Подготовленные банки устанавливают на специальный поддон.
2. Бак заполняют водой так, чтобы она не доходила до горловины самодельного автоклава на 60-80 см (при этом важно обратить внимание на то, чтоб крышки самого верхнего ряда банок были погружены на 1-2 см).
3. Крышка устройства надежно закручивается.
4. Закачивают через вентиль воздух, чтобы получить давление около 1,5 Бара.
5. Загруженное банками устройство начинают нагревать, отслеживая показатели давления.
6. Как только манометр укажет на давление в 3,5 – 4 Бара, газ прикручивают, чтобы обеспечить удержание таких показателей давления на протяжении от 20 до 40 минут (за это время успевают приготовиться рыбные, овощные консервы и мясная тушенка).
7. По истечении указанного времени газ выключается, автоклав отставляют в сторону до полного остывания.
8. Через вентиль стравливают воздух, аппарат открывают и извлекают готовые консервы.

Принцип работы автоклава строится на увеличении температуры кипения. В обычных условиях этот показатель не превышает 98-100 градусов. В закрытой емкости при давлении в 1 Бар температура возрастает до 120 градусов, а при нагнетании давления до 1,5 Бара она увеличивается до 127 градусов. По этой причине обеспечивается ускоренная варка продуктов, уничтожение бактерий, вирусов. Это позволяет получить качественные и надежные домашние консервы.

Основа самодельного автоклава

За основу рекомендуется взять газовый баллон. Он обладает характеристиками, которые отлично подходят для такого агрегата, как самодельный автоклав:

• стенки баллона достаточно прочные, их толщина составляет не менее 3 мм;
• цилиндрическая форма, которая является идеальной для данного устройства.

Если в наличии нет газового баллона, а отказываться от идеи создать собственный автоклав не хочется, можно за основу взять корпус других изделий:

• огнетушителя;
• воздушного ресивера, позаимствованного с грузового транспорта или железнодорожного вагона;
• молочного бидона;
• толстостенной трубы подходящего диаметра из нержавейки или черного металла.

При выборе двух последних вариантов (из фляги или толстостенной трубы) придется дополнительно побеспокоиться об укреплении дна конструкции. Если не сделать его массивным, при нагревании конструкции под большим давлением дно просто выдавит. Эта нежелательная ситуация сведет все усилия по изготовлению консервации к нулю и испортит все заготовки.

Если принято решение создать автоклав из газового баллона, рекомендуется остановить выбор на емкости объемом в 24 литра. Ее будет вполне достаточно для одновременной загрузки 14 полулитровых банок. Литровых банок войдет меньше, около пяти штук.

Газовый баллон на 50 литров позволит вместить гораздо большее количество банок, но такой массивный агрегат не будет удобным в использовании. Его сложно будет ставить на плиту и контролировать давление.

Если же очень хочется иметь такой огромный автоклав, умельцы монтируют в него ТЭН, переводя устройство в разряд электрических приборов.

Подготовительная работа

Если в наличии будут все необходимые инструменты и материалы, сооружать самодельный автоклав будет проще. Не придется откладывать работу по причине отсутствия каких-то деталей.

Поскольку процедура создания домашнего агрегата для консервирования предполагает работу с металлом, рекомендуется подготовить инструменты, которые помогают нарезать и сваривать металлические конструкции (дрель, болгарка, сварочный аппарат).

Ограничиться одним баллоном не получится. Нужно подготовить и другой материал. В частности, потребуется сталь листового типа с толщиной:

• 5 мм для сооружения горловины;
• 10 мм для крышки и фланца;

Нужно подготовить манометр, термометр, крепежные элементы для их фиксации.

Автоклав своими руками из бидона. Автоклав из молочной фляги

Автоклав это устройство внутри которого под воздействием температуры и высокого давления происходят различные химические и физические процессы. Такие аппараты применяются в различных областях промышленности и науки. В пищевой промышленности  автоклавы применяются для производства тушенки, консервов. Именно для этой цели и решил сделать автоклав автор самоделки.
Инструменты и материалы.
-Болгарка
-Дрель
-Автомобильный диск на 12 дюймов
-Стальные хомуты 300 мм
-Термометр
-Манометр
-Болт-крючок
-Стяжки резьбовые
- Предохранительный клапан
-Камерный вентиль

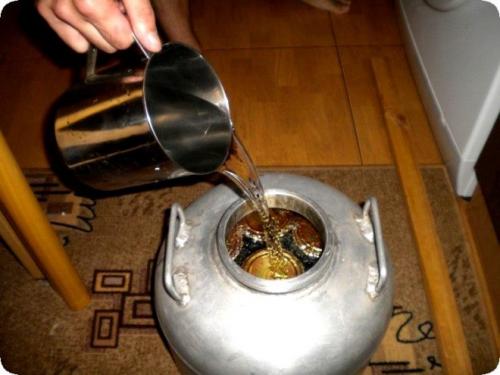

Автор самоделки описывает два варианта . В процессе эксплуатации первой самоделки были выявлены некоторые недостатки конструкции, поэтому она была доработана. Здесь будет рассмотрен второй улучшенный вариант автоклава.Так как автоклав работает под давлением до 3,5 бар необходимо усилить флягу что бы её не разорвало.

Шаг 1. Усиление центральную часть.
Для усиления центральной части автор использовал стальные хомуты. Пять хомутов установил на равном расстоянии друг от друга и стянул их.

Шаг 2. Усиление дна.
Для усиление нижней части фляги автор использовал колесный диск от автомобиля "ока" на 12 дюймов.

Сначала он разрезал диск согласно меткам. Получились три части. Для автоклава нужны две боковые . Сквозная пойдет на верхнюю часть бидона, а с привалочной плоскостью на нижнюю.

Из листа металла 8 мм (в первом варианте 5 мм , но на давлении 3,5 бар 5 мм лист начинало гнуть) вырезает круг с диаметром 28,5 мм. Снимает с круга фаску и устанавливает в нижний обруч. Ставит флягу на обруч, сверху одевает вторую половину диска. Просвет между флягой и дисками уплотняет алюминиевой полосой, что придает дополнительную жесткость конструкции. Сверлит в нижней и верхней части диска по шесть отверстий под шпильку М6. Установив шпильку стягивает конструкцию.

Шаг 3. Изготовление крышки.
В первой варианте автор оставил штатную крышку усилив ее прижимной пластиной , но как показала практика стандартная прокладка выдавливается под воздействием давления и температуры. Тогда автор убрал штатную крышку фляги. Для изготовления прижимной пластины из листа металла 8 мм был вырезан шестигранник с диаметром 24 см . Сверлятся в углах шесть отверстий 10 мм болты-крючки. Вместо прокладки используется транспортерная лента толщиной 1 см. Из нее вырезается круг диаметром 21 см. В первом варианте можно было болты зацепить за штатные вы ступы .

У второй фляги они были смещены, поэтому автор использовал дополнительное крепление. Отмерив равное расстояние между ручками, просверлил по 4 отверстия с каждой стороны и установил крепление.Можно использовать крепление для троса.

Шаг 4. Установка контрольно-измерительных приборов.

Для контролем за температурой и давлением были использованы термометр и манометр. Так как температура в автоклаве достигает 120 градусов был взят термометр со шкалой до 160. Давление достигает 3,5 бара.Автор использовал манометр со шкалой 6 бар. В верхней части фляги были просверлены два отверстия. Диаметр чуть больше резьбовой части приборов. Затем на резьбу накручивается гайка вверх до упора, ставиться паронитовая прокладка. На резьбу наноситься термогерметик и сверху наматывается фум-лента. Трубка вставляется в отверстие и изнутри ставиться прокладка и контргайка.
Шаг 5. Автоматика.

Для нагнетания давления автор использовал вентиль автомобильный бескамерный. Для сброса давления был установлен предохранительный клапан системы отопления. Клапан срабатывает при давлении 3,5 бара и имеет возможность принудительного сброса давления.

По утверждению автора его автоклав имеет ряд преимуществ перед промышленными образцами. Простота и дешевизна изготовления, легкая нержавеющая конструкция, ремонтопригодность.
Более подробно , а так же меры безопасности, порядок работы на автоклаве и рецепты приготовления можно посмотреть на сайте-источнике.

Самодельный автоклав для тушенки. Что такое автоклав?

Это специально разработанный для стерилизации агрегат. Он используется в медицине для стерилизации инструментов, в автомобильной промышленности автоклав нужен для получения дистиллированной воды, которая необходима для аккумуляторов. Только в шестидесятых годах прошлого века устройство стало широко использоваться в домашних условиях.

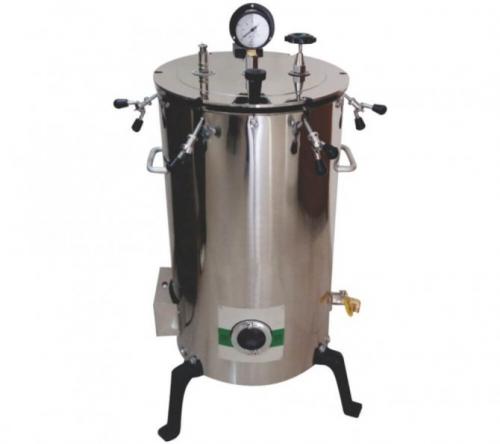

Сам агрегат напоминает оборудование из лаборатории. Это металлический корпус с плотно закрывающейся крышкой. Сверху имеется манометр, термометр и штуцер! Воздух закачивается внутрь системы, а по приборам можно отслеживать давление и температуру внутри устройства.

Несмотря на кажущуюся по внешнему виду сложность, приготовление тушенки в домашних условиях в автоклаве довольно простое. Не нужно быть специалистом авиапромышленности, чтобы научиться пользоваться устройством. Однажды разобравшись в его функционировании, вы уже не сможете отказаться от услуг подобного агрегата. К тому же и рецепты, получаемые путем такого производства, весьма заманчивы. Подробное приготовление тушенки в автоклаве рассмотрим в дальнейшем содержании.

Принцип работы устройства

Автоклав – это резервуар, выполненный из металла и оснащенный манометром, клапаном и воздушным фильтром. Его особенность заключается в совмещении двух операций — быстрого приготовления и стерилизации домашних консервов. Такой агрегат прекрасно заменяет скороварку и стерилизатор.

Чтобы получить качественные домашние консервы, в подготовленные банки заливают воду приблизительно на 1-2 см. Все овощи согласно рецептуре смешиваются, закладываются в банку и сразу же закатываются крышками. Дальнейшие действия будут проводиться уже с автоклавом:

Принцип работы автоклава строится на увеличении температуры кипения. В обычных условиях температура кипения не превышает 98-100 градусов. В закрытой емкости при давлении в 1 Бар температура возрастает до 120 градусов, а при нагнетании давления до 1,5 Бара температура увеличивается до 127 градусов. По этой причине обеспечивается ускоренная варка продуктов, уничтожение бактерий, вирусов. Это позволяет получить качественные и надежные домашние консервы.

Простой автоклав своими руками. Как сделать автоклав своими руками для домашнего консервирования

Для того чтобы в домашних условиях консервировать мясные продукты хорошего качества необходим автоклав. Это устройство не так сложно изготовить любому, у кого имеются хоть какие-то навыки слесаря.

Автоклав – это аппарат, который специально предназначен для того, чтобы консервировать различные продукты можно было быстро и просто. Работа этого агрегата строится на изменениях температуры под действием давлением, что позволяет ускорять процессы консервации.

Что нужно для того, чтобы сделать автоклав самостоятельно

Что нужно для изготовления автоклава своими руками мы сейчас узнаем. Во-первых, понадобится газовый баллон или прочная металлическая емкость, например молочная фляга, а во-вторых, ваши умелые руки.

Из газового баллона

Итак, рассмотрим, что нужно для изготовления автоклава своими руками из газового баллона:

• Проделать отверстие сверху газового баллона. Диаметр отверстия должен получиться немного больше диаметра 3х литровой банки;
• К отверстию с помощью сварки прикрепить фланец;
• Сделать металлическую крышку, чтобы ее размер соответствовал размеру фланца, а толщина крышки была не меньше 5 мм;
• В крышку вмонтировать прибор для измерения внутри автоклава давления;
• Вмонтировать штуцер для закачивания воздуха в агрегат;
• Осуществить крепление крышки с помощью болтов, к фланцу прикрепить герметически детали;
• Между фланцем и металлической крышкой поставить резиновую прокладку;
• На дно автоклава изготовить деревянную решетку.

Из молочной фляги

Теперь рассмотрим, что нужно для изготовления автоклава своими руками из молочной фляги.

Такой домашний автоклав потребует некоторые изменения емкости, итак:

• В первую очередь придется усилить дно, чтобы в дальнейшем под давлением избежать выгибания дна фляги, нужно будет укрепить дно стальным кругом;
• Хомутами закрепить цилиндрическую часть металлического бидона;
• Переделать зажимное устройство крышки, потому что обычный крепежный зажим не способен будет выдержать давление. Для этого нужно сделать зажимную пластину максимальной прочности с 6 винтами;
• Установить необходимые приборы: вентиль под насос, термометр, манометр, предохранительный клапан для сброса давления.

Автоклав, сделанный по вышеперечисленным способам достаточно прост в изготовлении, нужно только иметь под рукой дрель и болгарку. К тому же этот агрегат имеет небольшой вес и его удобно транспортировать.

Конструкция у этого устройства разборная, что немаловажно, если, допустим, понадобится заменить какую-либо деталь или же, если решите усовершенствовать свой автоклав.

Ну и, разумеется, самодельный автоклав будет хорошей экономией денег, так как промышленные агрегаты, которые продаются в магазинах, обойдутся намного дороже автоклава, изготовленного самостоятельно.

Правила использования самодельного автоклава

При использовании самодельного автоклава рекомендуется соблюдать все этапы процесса:

1. Необходимо проверить герметичность аппарата.
2. Проверить работу предохранительного клапана.
3. Нагрев автоклава.
4. Стерилизация.
5. Охлаждение.
6. Полное охлаждение.
7. Разгрузка агрегата.

Что нужно для изготовления автоклава своими руками из этой статьи стало понятно, главное, чтобы этот агрегат для консервирования был выполнен технически грамотно, чтобы избежать каких-либо неприятностей и аварий. Кроме этого, в процессе консервирования необходимо быть предельно осторожным.

Чем хорош автоклав

Полезные свойства автоклава:

• Закладка продуктов для приготовления консервов будет проходить при комнатной температуре;
• Стерилизация будет осуществляться без доступа воздуха и при температуре 120 градусов;
• При тепловой обработке погибнут вредоносные организмы;
• После обработки рыбы в автоклаве, какой бы она ни была костлявой, ее кости станут мягкими и их присутствие практически не проявляется;
• В автоклаве можно готовить консервы из рыбы в масле, в томатном соусе, с различными добавками и пряностями.

В автоклаве можно экспериментировать с продуктами до бесконечности, тем более что на консервирование затраты будут минимальны. Хотя это уже совсем другой, кулинарный вопрос.

Автоклав – это серьезный агрегат и именно поэтому его прочность должна быть на первом месте. Если вы решите изготовить этот аппарат самостоятельно, тогда должны хорошо себе представлять все физические процессы, возникающие при высокой температуре и избыточном давлении, действующие с силой на стенки агрегата.

Использовать автоклав надо очень осторожно и грамотно, под постоянном надзором.

Итак, повторим еще раз, что такое автоклав? Это устройство, которое предназначено для стерилизации и консервирования в домашних условиях продуктов: рыбу, мясо, фрукты и овощи.

Если вы самостоятельно сделать автоклав не решитесь, тогда вы можете его приобрести в интернет-магазине по продаже автоклавов и других устройств для переработки и консервирования сельхозпродуктов.

Источник: https://bannye-pechi.postroivsesam.info/novosti/kak-sdelat-avtoklav-iz-gazovogo-ballona-video-chto-potrebuetsya-dlya-avtoklava

Самодельный автоклав для домашнего консервирования. Принцип работы – готовка под давлением

Применение бытового автоклава для консервирования позволяет задействовать в домашнем хозяйстве промышленную технологию термообработки любых сырых продуктов. Аппарат, показанный ниже на схеме, представляет собой герметично закрытый металлический резервуар с манометром, клапаном и воздушным вентилем. Он действует одновременно как стерилизатор и кастрюля–скороварка, сводя 2 трудоемких операции к одной.

Технология приготовления консервов взята из инструкции по эксплуатации автоклава белорусского производства, но она справедлива и для самодельных агрегатов:

1. В вымытую стеклянную тару наливается вода на уровень 1—2 см от дна.
2. Начальный пищевой продукт смешивается со специями и прочими ингредиентами согласно рецепту, после чего раскладывается по банкам и сразу закатывается крышками.
3. Баночки устанавливаются на поддон внутрь емкости в несколько рядов (прямо одна на другую). Затем бак наполняется водой до уровня 60—80 мм ниже горловины. При этом крышки последнего ряда посуды должны погрузиться на 1—2 см.
4. Люк автоклава закрывается и привинчивается, затем накачивается насосом через вентиль. Величина избыточного давления внутри камеры должна составлять 1—1.5 Бар (0.1—0.15 МПа).
5. Аппарат подогревается на газовой плите либо другим способом до тех пор, пока давление не возрастет до 3.5—4 Бар. Этот показатель поддерживается в течение определенного времени, нужного для готовности консервы (рыбным шпротам достаточно 20 мин, курице – полчаса, а говяжьей тушенке потребуется не менее 40 мин).
6. Нагрев отключается и емкость остывает до комнатной температуры вместе с банками, после чего воздух стравливается через вентиль и агрегат разгружается.

Автоклав из нержавейки своими руками. Корпус автоклава

Для рабочего корпуса автоклава (бак) подойдет отслуживший свой срок газовый баллон, ресивер от большегрузного автомобиля или железнодорожного вагона, поскольку эти сосуды изготовлены из специальной, котельной стали, и рассчитаны на работу под большим давлением. Желательно, чтобы рабочее давление, на которое рассчитан бак, было не менее 0,3 МПа (3 кгс/см²).

Вместимость автоклава зависит от его внутреннего диаметра и высоты. В баке диаметром 300 мм в один ряд можно поставить 4 однолитровые банки, а в бак диаметром 350 мм войдут 7 таких банок.

Корпус из баллона

На бытовом газовом баллоне (рис. 1) нужно срезать верхнюю часть  5 , затем к ней и корпусу 1  приварить стальные фланцы 2  из металла толщиной 10 мм. Предварительно во фланцах сверлят по 8 отверстий под болты М10. Для уплотнения между фланцами ставят резиновую прокладку 4 . Перед тем как разрезать баллон, не забудьте очистить его от остатков газа и хорошо продуть воздухом.

В крышку 5  нужно вмонтировать гильзу 6  для установки термометра, манометр  7 , предохранительный клапан 8  и вентиль или шаровой кран 9  (необходим для закачивания воды в бак при испытании автоклава на герметичность и прочность).

Термометр с пределом измерения 150 °С, манометр — 0,4 МПа (4 кгс/см²). Предохранительный клапан можно использовать, например, от водонагревателя ЭПВ-2А или изготовить самому (рис. 2).

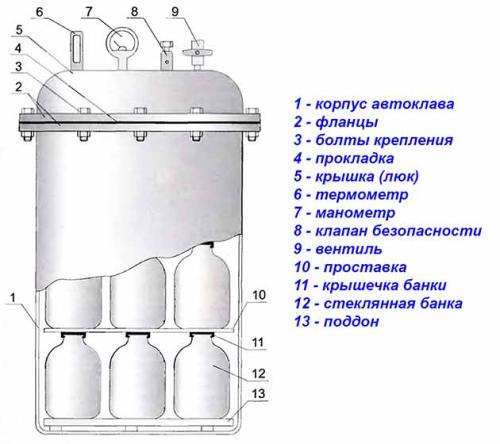

Рис. 1. Устройство автоклава : 1 — корпус; 2 — фланцы; 3 — болт; 4 — резиновая прокладка; 5 — крышка; 6 — гильза; 7 — манометр; 8 — клапан предохранительный; 9 — кран шаровой; 10 — прокладка; 11 — скоба; 12 — банка; 13 — подставка Рис. 2. Предохранительный клапан автоклава : 1 — корпус; 2 — отверстие для выхода пара; 3 — болт; 4 — пружина; 5 — шарик

Сельские умельцы иногда сваривают корпус автоклава из обычной стали. Это рискованно, так как нет никакой гарантии, что он не разорвется во время эксплуатации. Ведь в листах такой стали встречаются каверны или микротрещины, снижающие сопротивляемость к разрыву.

Испытание на прочность

Изготовленный и собранный автоклав обязательно нужно испытать на герметичность и прочность. Для этого в бак заливают воду, закрывают крышку и, накачивая насосом воду, доводят давление внутри бака до 0,375 МПа (3.75 кгс/см²) и выдерживают его не менее 5 мин.

Предохранительный клапан настраивают на несколько большее давление, чтобы он не сработал при испытании. После испытания предохранительный клапан нужно настроить на срабатывание при давлении 0,25 МПа (2,5 кгс/см²).

В дальнейшем автоклав обязательно нужно испытывать не реже 1 раза в год .
