Установка металлической банной печи. Особенности размещения

Установка металлической банной печи. Особенности размещения

Удобство и безопасность использования — вот основные факторы, которые нужно принять во внимание при выборе места для расположения печи.

От правильного выбора места установки зависит:

1. насколько хорошо будет прогреваться помещение;
2. насколько удобно будет подавать воду на камни;
3. безопасным ли будет использование отопительного прибора.

Это основные факторы, которые нужно принять во внимание при выборе места для расположения печи.

Что касается функции обогрева, то учитывать нужно не только нагрев парной, но и других помещений, если они есть. Обычно в бане предусмотрены комната отдыха и помывочное отделение. Чтобы не тратить деньги, силы и топливо на дополнительные обогреватели в каждом помещении, стоит изучить правила и особенности монтажа банной печи в парной.

Установка дровяной печи в бане допускает врезать ее в перегородку между парной и предбанником так, чтобы каменка и бак с водой расположились в парилке, а топочная дверца и зольник выходили в комнату отдыха. Особенно эффективно (и красиво), если топку закрывает панорамная каминная дверца из закаленного стекла. Так можно не только отапливать предбанник, но и наслаждаться игрой живого пламени в топке.

• Если речь идет об установке электрической каменки , то такой прибор обычно размещают в парилке, а комнату отдыха и другие помещения, если таковые имеются, обогревают при помощи теплого пола или иными способами (чаще всего это мобильные обогреватели).
• В парной может быть установлена и компактная дровяная печка . Остальные помещения отапливаются по тому же принципу, что и в случае с электропечью. Свои плюсы у такого размещения есть: можно подбрасывать дрова в топку, не выходя из парной и полностью контролируя процесс горения. При использовании такого прибора необходимо уделить особое внимание устройству вентиляции , поскольку в парной кислород будет сжигаться гораздо активнее, чем если бы топочная дверца выходила в предбанник.
• Если баня совсем крошечная, а то речь и вовсе идет об отапливаемой углем сезонной дачной постройке, то топочное отверстие может быть выведено на улицу. Это довольно экстремальный и редко встречающийся выход из положения, но иногда единственно возможный.

Определив место и способ размещения печи, обдумайте, где будут находиться прочие элементы системы:

• бак для горячей воды ,
• теплообменник,
• сетка-каменка ,
• трубопровод выносного бака,
• дымоотвод.

Основное правило: беспрепятственный доступ ко всем частям конструкции в случае аварийной ситуации, а также при необходимости в ремонте и любом другом обслуживании.

Установка печи в бане через стену. Чертеж банной печи с топкой из предбанника

Стандартный вариант установки стальной коробки печи внутри готовой банной постройки приведен на упрощенной схеме ниже.

Это типовое решение для монтажа в помещении бани стальной печки с внутренним дымоходом- сэндвичем. Для чугунной печи требования по безопасности примерно в 1,5-1,8 раза жестче, то есть расстояния пожаробезопасности должны быть больше.

Причина проста – теплопроводность чугуна СЧ10, СЧ15 составляет 59-60 Вт/моС, для хромистой стали этот показатель равен 27-28 Вт/моС. Это означает, что тепловой поток через чугунные стенки топки печикак минимум в 1,5 раза выше. Поэтому изолировать деревянные детали стен бани от раскаленного чугуна нужно более качественно. Как минимум, использовать вермикулитовый или базальтовый картон, минволокно и листы нержавейки.

На что нужно обратить внимание

Первое и наиболее важное требование, предъявляемое к процедуре монтажа банной печи с выносной топкой, связано с соблюдением безопасных расстояний. Во–первых, расстояние от наружного кожуха печи до ближайших деревянных конструкций должно быть не менее 250 мм.

Во-вторых, печка и стальной канал топки не должны контактировать с любым материалом. Мало того, кирпичный экран выкладывается так, чтобы оставались воздушные промежутки между металлическими деталями печи с кирпичом, стальными деталями термостойкой облицовки, и даже между кирпичным основанием и днищем печи должен оставаться зазор.

Особое внимание обращаем на наличие зазора между кирпичом проема в стене и корпусом канала топки, промежуток должен быть не менее 10 мм.

В противном случае стальной корпус, дымоход или короб топки из расширения при сильном нагреве может деформироваться вплоть до разрыва сварочных швов.

Важно! Кирпичное основание под установку печи в бане выкладывается только на печном кладочном растворе, никакого цемента или глины непонятного состава.

Слишком жирная глина может стать причиной «ухода» вперед передней части печки, канал и портал топки или деформируются,или получат отрицательный наклон. Тощая глинистая смесь может растрескаться и высыпаться. Если нет возможности купить качественную смесь, то можно использовать замес из цемента и жирной глины в пропорции 1:1.

На каком уровне от пола ставить печь в бане. Фундамент

Гораздо легче сделать фундамент под печь на этапе строительства здания. Если же баня уже готова, то для него в деревянном полу проделывают подходящее по размеру отверстие. Без основания можно обойтись если только цокольное перекрытие у вас и так сделано из бетона.

Во всех случаях порядок работ выглядит одинаково:

В нужном месте выкапывается яма. Если отопительный прибор у вас металлический, то хватит и глубины в 0,4 метра. Для сложенной из кирпича конструкции норма – 80 см. Площадь фундамента делается на 10 сантиметров больше габаритов печи.

Далее:

• дно трамбуют;
• насыпают подушку из щебенки толщиной в 150 мм;
• монтируют опалубку;
• укладывают внутрь стальные арматурные прутья;
• заливают раствор.

Помните, нельзя фундамент печки соединять с основанием бани – это, скорее всего, приведет к нежелательным деформациям последнего.

Когда бетон полностью застынет, сверху на него укладывают лист огнеупорной минеральной прессованной ваты, а потом еще и стальную пластину, толщина которой составляет не менее 3-х миллиметров. Ее верхний край лучше установить вровень с имеющимся полом. Края этих

материалов должны выходить за пределы печи не меньше чем на 30 мм. Место стыка герметизируют.

Саму по себе печь необходимо размещать в бане с соблюдением правильных расстояний. Так дверка топки располагается по отношению к противоположной стене на дистанции не менее полутора метров. Сам прибор устанавливают так, чтобы он не касался деревянной облицовки. Зазор до стен парилки составляет 0,5 метра.

Фасад, выходящий в предбанник, изготавливают из кирпича. Из этого же материала делают защитные стенки вокруг печи в парной – это не даст обжечься находящимся там людям.

Чтобы вывести топку, необходимо правильно вырезать в простенке отверстие. Оно делается по размеру большим (примерно на 20 или 30 сантиметров).

Поставьте прибор на предназначенное для него место, дабы убедиться, что отверстие для дымохода и топки прорезаны правильно. Если возникнет необходимость, откорректируйте их.

Как установить печь в каркасной бане. Тонкости установки печи в бане

От правильной установки печного оборудования в бане зависит комфорт и безопасность во время проведения банных процедур.

Для того чтобы эффективно прогревалась парная комната, нужно грамотно подобрать месторасположения печной конструкции. Соблюдение норм и правил безопасности по размещению отопительного оборудования позволит многие годы не беспокоиться о переделке банного сооружения.

Особенности

При возведении новой бани в первую очередь проектируют место топки и расположение печи. Главное помещение, которое нуждается в прогреве – парная комната. Именно в ней размещают печное оборудование.

При выборе печной конструкции руководствуются следующими параметрами:

• размер отопительного узла;
• показатель скорости нагрева на заданную площадь;
• объем производимого пара;
• расход и тип печного топлива.

Габариты печи подбираются под площадь отапливаемого помещения. От скорости нагревания зависит время, которое будет уходить на прогрев всего пространства. При быстром нагреве с высокими температурами повышается производство пара. А также на выработку водяных испарений зависит объем каменки и вес камней. Пар нужен для проведения банных процедур и просушки влажных помещений.

Для топки можно применять разные типы топлива. Самый распространенный – дрова, можно топить углем, газом, пеллетами. От количества и стоимости сгораемого топлива зависит объем выделяемого тепла и эффективность печного оборудования.

Особенность размещения банных печей заключается в соблюдении некоторых критерий:

• обеспечение безопасности от возгорания;
• планирование вентиляции в парилке;
• иметь свободный доступ для обслуживания всех элементов печной конструкции;
• продумать грамотный выход продуктов горения.

Разновидности

Материал изготовления определяет два вида печных агрегатов – кирпичный и металлический. Кирпичная печь сложена из огнеупорного шамотного кирпича, облицована керамическим. Металлическая конструкция может быть выполнена из разных сплавов металла.

Наиболее доступно в бане поставить железную печь. Металл быстро прогревается при малом расходе топлива. Вес печной конструкции варьируется от габаритов топки и каменки, в среднем 100 – 400 кг. Для чугунной печи характерен большой вес и повышенная аккумуляция тепла.

Преимущество таких агрегатов очевидно:

• экономичный и быстрый монтаж;
• небольшие трудозатраты при установке;
• компактный размер и вес;
• герметичность конструкции повышает безопасность, снижает утечку угарного газа.

Минусом использования металлической печи является быстрое остывание, неодинаковый прогрев помещения. При прогорании топлива металл быстро остывает и перестает отдавать тепло. Печной прибор разогревается до 500 градусов, что может привести к ожогам при неосторожном касании.

Чем дальше расстояние, тем ниже температура. Недостатки можно нейтрализовать путем монтажа кирпичного футляра .

Печные сооружения из кирпича лишены отрицательных сторон металлических агрегатов. Равномерное и долгое тепло сохранится в течение нескольких часов после топки. Но чтобы протопить кирпичную печь, понадобится много дров и не менее 2 часов для нагревания кирпича .

Мастерство кладки, подготовка прочного фундамента и внушительные размеры представляют сложность при установке печи из кирпича.

В зависимости от места загрузки топлива в конструкции печи выделяют отдельные разновидности отопительных узлов:

• Загрузка топлива осуществляется из парной комнаты . При установке печного оборудования в парилке необходим правильный монтаж и дополнительная вентиляция. Если баня из бруса, то печь размещают по правилам противопожарной безопасности. При открытой топке происходит выгорание кислорода из помещения, поэтому нужно обеспечить качественную вентиляцию. Плюс расположения печи в парилке – постоянный контроль и возможность быстрого регулирования обогрева.
• Топка печи находится в предбаннике . Такое местоположение актуально для дровяной печи. Это оптимально с точки зрения чистоты и удобства погрузки топлива. В этом случае предусматривается возведение каркасной стены между парилкой и предбанником.
• Подача топлива происходит с улицы . Этот вариант подходит для мини-бань или сезонных банных дачных построек при отоплении углем. Топливо загружается со стороны улицы, что может вызвать неудобство при загрузке и контроле за печью.

Как установить печь в бане с топкой из предбанника. Рекомендации по выбору места для банной печи

В идеале место, где планируется монтаж печи, выбирается на этапе проектирования здания бани в зависимости от вида и назначения источника тепла. Но подобный системный подход к вопросу встречается достаточно редко, чаще домовладельцы строят свои бани без всяких проектов либо переделывают под парилку другие помещения дома.

В результате для печи приходится подыскивать удобное место с соблюдением всех правил. Это проще сделать, если разделить различные дровяные печи на 3 группы:

• кирпичные печи: как правило, предназначены не только для протапливания парной, но и для обогрева соседних помещений. Также в них встраивают баки или теплообменники для подогрева воды, идущей на помывку;

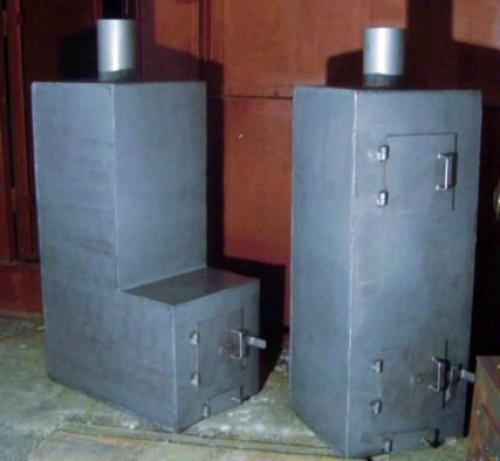

• металлические печи с топкой из предбанника заводского изготовления: используются для прогрева парилки и частично – отопления предбанника. Практически все модели снабжаются устройствами для нагрева воды.
• металлические печи для бани с традиционной внутренней топкой: отапливают только помещение парной, наличие дополнительных функций целиком зависит от мастера, который изготовил агрегат.

Поскольку кирпичная печь призвана обогревать 2 или 3 помещения, то она в любом случае попадает в простенок или на стык перегородок. Удобнее всего повернуть строение таким образом, чтобы фронт с дверцами топливника и зольника оказался в предбаннике, а остальные стены печи выходили в парилку и моечную. Тут многое зависит от ее конструкции, поэтому вопрос требует обязательной консультации с печным мастером.

Что касается металлических источников тепла, то здесь при любом раскладе надо устанавливать печь  в парной. Только в одном случае в перегородке придется сделать проем для выносной топки, а в другом – предусмотреть в парилке дополнительный приток воздуха на горение. При установке необходимо выдержать все минимальные расстояния до строительных конструкций, о чем будет сказано ниже.

Примечание. В соответствии с Приложением К СНиП 41–01-2003 расстояние от тела печи и дымохода до стен и перегородок из несгораемых материалов с пределом огнестойкости 60 минут не нормируется. Простыми словами, если стены сложены из кирпича либо отлиты из бетона, то твердотопливную печку можно ставить на любом расстоянии от них. Другое дело, что хорошая баня строится из дерева, значит, мы будем рассматривать именно этот вариант.
