Вот такую стильную буржуйку можно построить из обычного газового баллона

Буржуйками называют простые, малогабаритные печи, предназначенных для обогрева небольших помещений, которые по каким-либо причинам не могут отапливаться полноценной инженерной системой. Чаще всего агрегаты этого типа изготавливаются из металла и используются в гаражах, сараях, дачных домиках, теплицах и бытовках. Иногда буржуйки устанавливают и для временного обогрева жилых помещений, а при небольшой доработке их оставляют в качестве основного источника тепла.

Изготовление печки из газового баллона имеет массу положительных моментов:

• толщина стенок ёмкости составляет более 3 мм, чего вполне достаточно, чтобы обеспечить жёсткость и прочность конструкции;
• сосуды для хранения газов делают из высоколегированных сталей, которые успешно противостоят коррозии. Кроме того, достаточно толстый и качественный металл выступает гарантией того, что стенки буржуйки не прогорят в течение длительного времени;
• потребуется минимум переделок. Поскольку нет необходимости изготавливать корпус печи, сокращается время на постройку отопительного прибора;
• даже если ёмкость для бытового газа покупать, то его стоимость на вторичном рынке составляет всего несколько сотен рублей. Чаще всего баллон можно достать совершенно бесплатно, поспрашивав среди знакомых и друзей;
• с точки зрения теплотехники, цилиндрическая форма топки является оптимальной, поэтому буржуйка, изготовленная из сосуда для бытового газа, отличается экономичностью и высокой продуктивностью;
• существование несколько конструкций, среди которых — горизонтальные и вертикальные агрегаты прямого или пиролизного горения;
• очень быстрый нагрев помещения как за счёт излучения, так и конвекцией.

Печь из газового баллона длительного горения. Печь Бубафоня длительного горения: чертежи, схема, фото

Самодельная печь длительного горения Бубафоня  из газового баллона своими руками: чертежи, размеры, схема, фото,

.

Продолжаем тему самодельных печей длительного горения и на этот раз мы рассмотрим печь с очень оригинальной конструкцией, печь называется Бубафоня.

Такое оригинальное название дали ей пользователи форума, на котором в 2008 году была представлена конструкция печи умельцем с ником Bubafonja.

Печь действительно заслуживает внимания, её конструкция предельно проста, работает печь на любой древесине, это могут быть не только дрова, но и опилки, щепа и ветки.

Сделать Бубафоню можно из обычного газового пропанового баллона и отапливать практически за копейки — теплицу, дачный домик, хозяйственные помещения, бокс или гараж.

Бубафоня действительно печь длительного горения, на одной закладке дров время горения в этой печи в зависимости от типа древесины составляет 5 – 8 часов. В обычной печи такое количество дров сгорит за час, и большая часть тепла выйдет просто в дымоход, а в Бубафоне это же самое количество дров будет гореть в 5 – 6 раз дольше и тепло будет равномерно поступать в помещение, а не вылетать в дымоход.

Схема и принцип работы

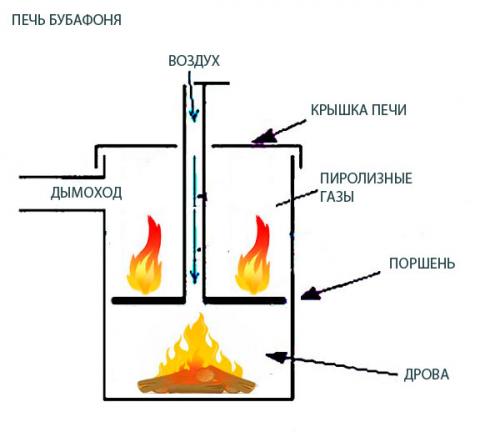

Конструкция печи состоит из нижней основной камеры первичного горения, в которой горит, точнее, тлеет древесина и верхней вторичной камеры, где догорают пиролизные газы, выделяемые при тлении древесины.

Камеры разделяются подвижным поршнем который упирается в древесину и по сути создаёт две камеры нижнюю для горения древесины и верхнюю для догорания пиролизных газов. За счёт такой конструкции топливо сгорает полностью и отдаёт тепло по максимуму.

Подача кислорода в нижнюю камеру идёт через трубу поршня, по мере сгорания древесины, поршень проседает под своим весом и тем самым не даёт древесине получить много кислорода и быстро сгореть.

Интенсивность горения в печи регулируется заслонкой на вентиляционной трубе поршня, чем больше отверстие, тем больше поступает кислорода и тем интенсивней греет печь и наоборот, если прикрыть заслонку интенсивность горения будет меньше, и топливо будет гореть дольше.

Чертежи и размеры

Бубафоня — это печь самоделка и тут особая точность в размерах не требуется, главное соблюдать саму конструкцию печи.

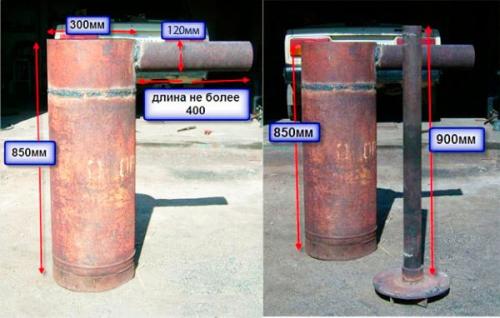

На рисунках ниже предоставлены чертежи и размеры Бубафони из газового баллона.

Бубафоня своими руками

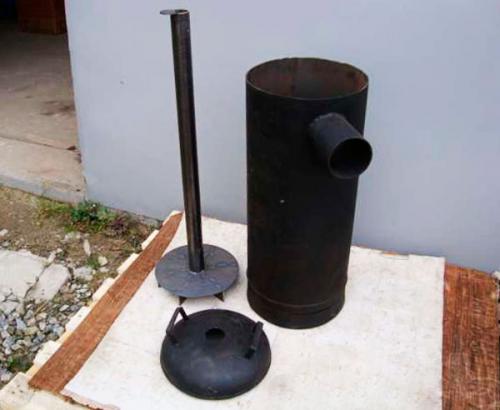

Конструкция печь предельно проста, Бубафоня состоит из таких частей:

• Корпус.
• Крышка корпуса.
• Поршень с трубой.
• Дымоход.

Сделать печь длительного горения можно также из бочки, но нужно смотреть на толщину металла, тонкостенная бочка быстро прогорит.

Газовый баллон из-под пропана идеально подходит для изготовления Бубафони, толщина металла у баллона 3 мм чего вполне достаточно для таких температур.

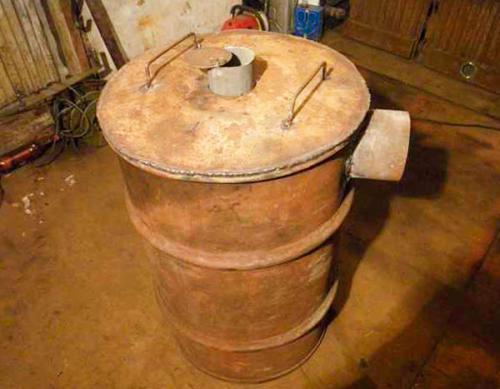

Корпус печки

Достаточно срезать верхнюю часть баллона болгаркой, в крышке сделать отверстие под трубу поршня и корпус печи готов.

Поршень печи

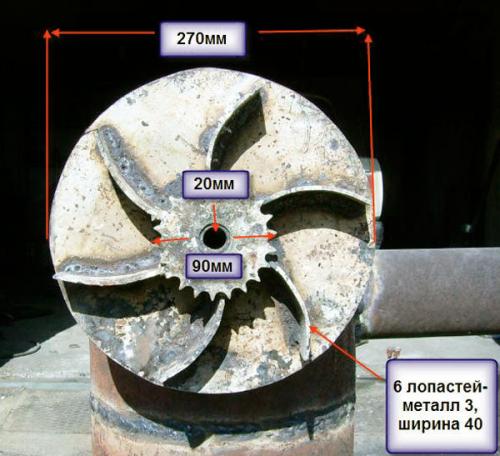

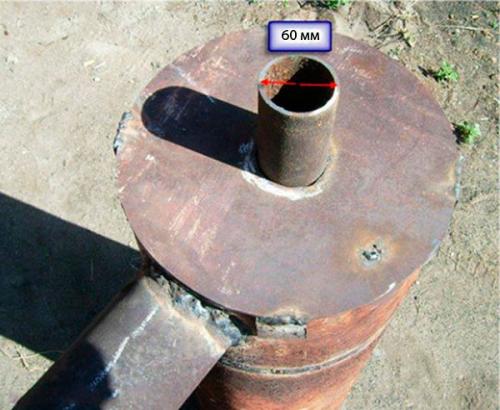

Диаметр газового баллона составляет 300 мм, значит, для изготовления поршня понадобится металлический диск диаметром около 270 мм.

Поршень должен свободно ходить по трубе, небольшая щель между диском поршня и стенками печки обеспечивает выход пиролизных газов в верхнюю камеру

Для поршня также понадобится труба диаметром 60 – 80 мм длиной 900 мм.

Трубу нужно приварить к центру диска, предварительно в центре диска нужно сделать отверстие равное внутреннему диаметру трубы.

На, верх трубы желательно сразу сделать заслонку, чтобы регулировать интенсивность горения в печи.

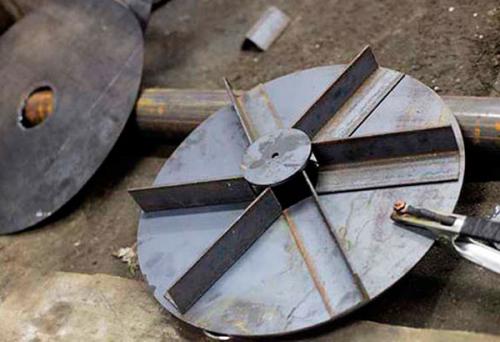

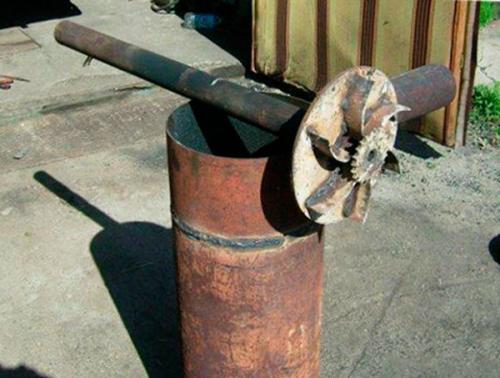

Конструктивная особенность поршня заключается в его нижних опорах, которые не дают пластине поршня полностью придавить тлеющую древесину. Нижние опоры пластины можно изготовить из уголка или полос металла 40 мм.

Дымоход печи

Дымоход состоит из металлической трубы диаметром 120 – 160 мм, не рекомендуется использовать дымоход меньшим диаметром, это снизит тягу в дымоходе, он будет быстро забиваться сажей, печь начнёт дымить в помещение.

Труба дымохода вваривается в верхней части боковой стенки баллона, чтобы обеспечить хорошую тягу нужно избегать прямых углов на сгибах трубы дымохода и использовать как можно меньше колен. Дымоход желательно сделать разборным, чтобы его было удобней чистить от сажи.

Продолжаем тему самодельных печей длительного горения и на этот раз мы рассмотрим печь с очень оригинальной конструкцией, печь называется Бубафоня.

Такое оригинальное название дали ей пользователи форума, на котором в 2008 году была представлена конструкция печи умельцем с ником Bubafonja.

Конструкция печи

Печь действительно заслуживает внимания, её конструкция предельно проста, работает печь на любой древесине, это могут быть не только дрова, но и опилки, щепа и ветки.

Сделать Бубафоню можно из обычного газового пропанового баллона и отапливать практически за копейки — теплицу, дачный домик, хозяйственные помещения, бокс или гараж.

Принцип работы

Бубафоня действительно печь длительного горения, на одной закладке дров время горения в этой печи в зависимости от типа древесины составляет 5 – 8 часов. В обычной печи такое количество дров сгорит за час, и большая часть тепла выйдет просто в дымоход, а в Бубафоне это же самое количество дров будет гореть в 5 – 6 раз дольше и тепло будет равномерно поступать в помещение, а не вылетать в дымоход.

Схема печи

Конструкция печи состоит из нижней основной камеры первичного горения, в которой горит, точнее, тлеет древесина и верхней вторичной камеры, где догорают пиролизные газы, выделяющиеся при тлении древесины.

Камеры разделяются подвижным поршнем, который упирается в древесину и по сути создаёт две камеры нижнюю для горения древесины и верхнюю для догорания пиролизных газов.

За счёт такой конструкции топливо сгорает полностью и отдаёт тепло по максимуму.

Источник: https://bannye-pechi.postroivsesam.info/stati/kak-sdelat-pech-dlya-bani-vsego-za-12-000-rubley-primery-izgotovleniya

Печь под казан своими руками из бочки. Печка из бочки 200 литров: схема, чертежи, фото, видео

Самодельная печь из металлической 200 литровой бочки: чертежи, схема печки, фото и

Стандартная металлическая 200 литровая бочка имеет высоту 860 мм, диаметр 590 мм и вес 20 — 26 кг.

.

Габариты бочки практически идеально подходят для изготовления из неё печки, единственный нюанс – это тонкие стенки бочки 1 – 1,5 мм, которые быстро прогорят от высокой температуры. Как вариант топку можно изнутри обложить огнеупорным кирпичом.

Для изготовления печи понадобится:

• Две 200 литровые бочки.
• Дверца для печи.
• Колосники.
• Листовой металл, уголки и пруты.
• Труба для дымохода.
• Огнеупорный кирпич.

Инструменты:

• Болгарка с отрезным кругом.
• Сварочный аппарат.
• Электродрель.

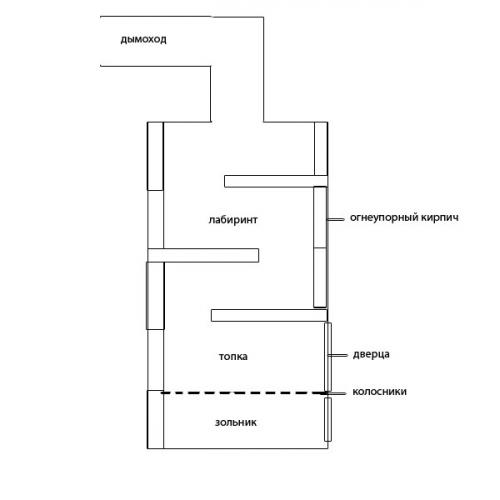

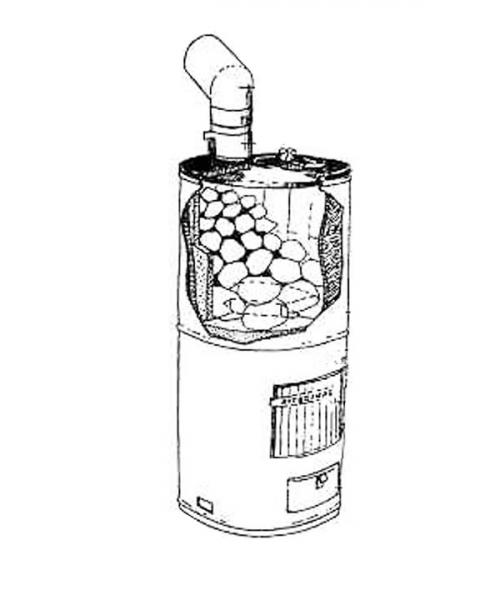

Печка из 200 литровой бочки: схема.

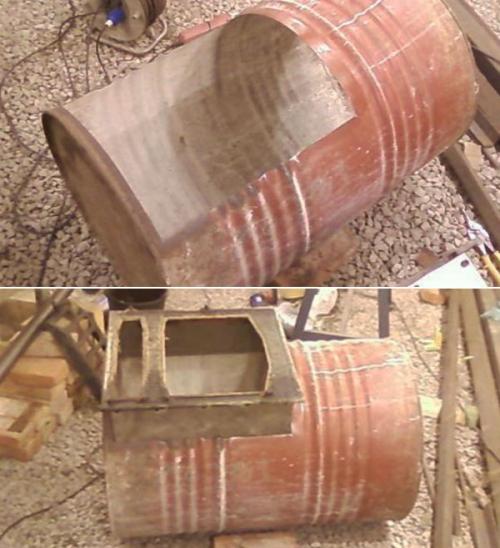

Болгаркой срезаем верх бочки и вырезаем боковой проём под топочную дверцу.

Сварочным аппаратом привариваем топочную дверцу к бочке. На высоте 20 см от дна бочки устанавливаем колосники для золы.

Под зольник можно сделать отдельную дверцу, приоткрывая её, можно регулировать силу тяги в печи.

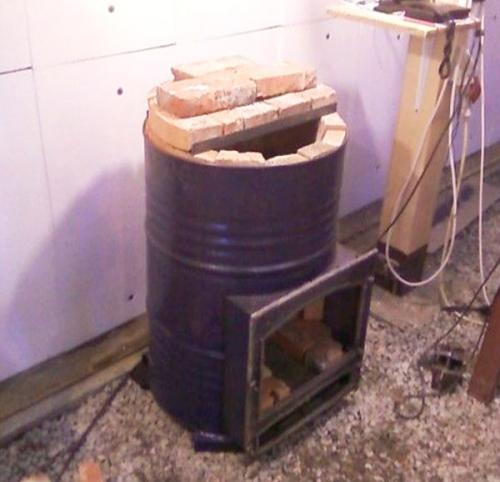

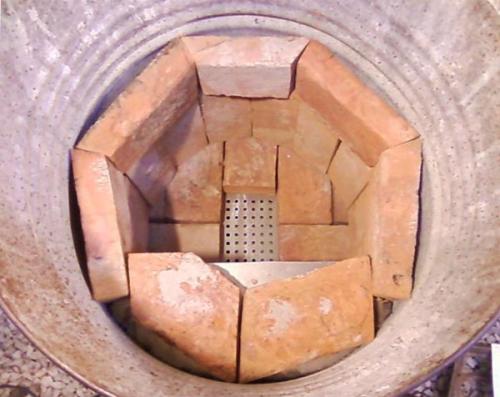

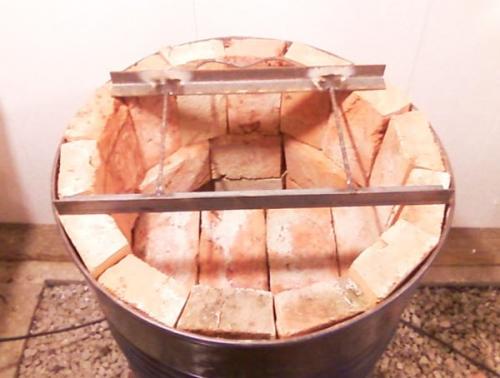

Чтобы металлические стенки бочки со временем не прогорели, нужно выложить внутреннюю поверхность топки огнеупорным кирпичом. Чтобы более плотно подогнать кирпичи их подпиливаем болгаркой.

Для кладки лабиринта дымохода нужно сварить из уголков перекладины под кирпичи.

Кирпичи выкладываются на печной раствор. Состав печного раствора – 1 часть глины на 2 части песка, смесь замешивается с минимальным количеством воды до очень густой консистенции.

Толщина швов для кладки не должна превышать 5 мм.

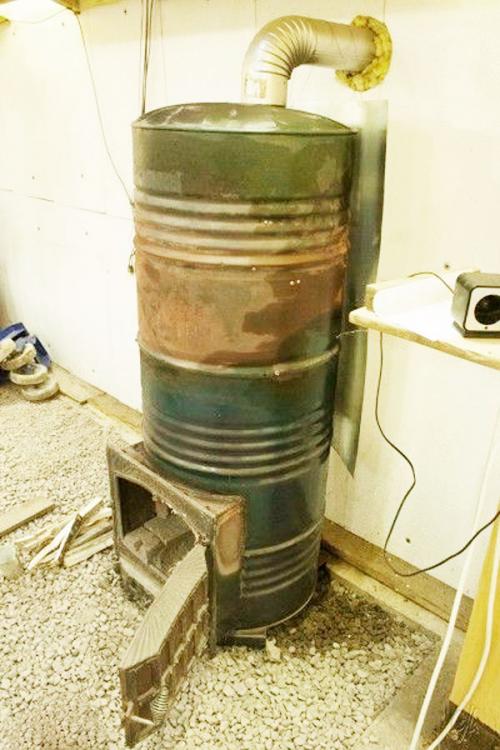

Чтобы повысить теплоотдачу печи, можно установить сверху ещё одну бочку. Под дымоход нужно сделать отверстие в бочке и приварить кусок трубы под дымоход.

Дымоход придётся периодически чистить от сажи, поэтому его лучше сделать разборным, рекомендую прочитать статью — как сделать дымоход для буржуйки .

Печь для казана своими руками из трубы. Печь для казана своими руками — делаем простую самодельную квадратную уличную печь с трубой по чертежам с размерами и фото

Изготовление печи для казана своими руками – это интересное и полезное занятие для тех, кто любит готовить и проводить время на природе. Такая печь позволяет готовить вкусные блюда на открытом воздухе, обеспечивая их неповторимым ароматом и вкусом. В данной статье мы расскажем о том, как сделать печь для казана своими руками, и поделимся советами по выбору материалов и изготовлению конструкции.

Почему нужно выбирать казанную печь?

Казанная печь — это не просто устройство для готовки пищи, но и некий символ русской культуры. Она используется для приготовления множества блюд, от казан-кебаба до плова и горшочковой картошки. Однако, не все печи подходят для приготовления пищи в казане, в отличие от специализированных казанных печей, которые обеспечивают идеальное сочетание тепла и воздуха, необходимых для готовки казанного блюда. Казанная печь также является экологически чистым способом готовки, не требует электричества и газа, а также создает неповторимую атмосферу вокруг себя.

Разновидности казанной печи

Казанная печь — устройство, которое существует в разных вариантах и может отличаться по конструкции, размеру, материалам, из которых она изготовлена.

Печь для казана из кирпича

Это самый распространенный и классический вариант казанной печи. При изготовлении такой печи используется кирпич, что позволяет создать прочную и долговечную конструкцию. Она обеспечивает идеальное сочетание тепла и воздуха, необходимых для готовки казанного блюда.

Металлическая печь для казана

Данный тип печи изготавливается из металла, что делает ее более мобильной и легкой в установке. Она также обеспечивает надежную и быструю работу, позволяя готовить казанное блюдо на природе.

Печь для казана из камня

Печь для казана из камня также является прочной и долговечной конструкцией, которая способна обеспечить идеальную готовку казанного блюда. Каменная печь имеет особую привлекательность внешнего вида и создает уютную атмосферу на природе.

Определение места установки печи

Выбор места для установки казанной печи играет важную роль в ее работе и безопасности. Правильно выбранное место обеспечит надежность и долговечность конструкции, а также удобство использования.

Удаленность от горючих материалов

Казанная печь является источником огня и тепла, поэтому при ее установке нужно убедиться, что рядом нет горючих материалов. Расстояние от печи до деревьев, зданий, заборов и других предметов должно быть не менее 2 метров.

Ровная и прочная поверхность

Казанная печь должна быть установлена на ровную и прочную поверхность, такую как каменный или бетонный пол. Это обеспечит стабильность и надежность конструкции, а также убережет от опасности ее опрокидывания.

Открытое пространство

Место установки печи должно быть открытым, чтобы обеспечить хорошую вентиляцию и предотвратить задымление. Желательно выбрать место на открытой поляне или на склоне, где нет заслонов от ветра.

Создание проекта печи

Создание проекта печи для казана — это важный этап в процессе изготовления. Проект позволяет спланировать конструкцию печи, выбрать оптимальные материалы и инструменты, а также рассчитать необходимое количество материалов.

Разработка эскиза

Следующим шагом является создание эскиза печи. На бумаге или в специальной программе для проектирования нужно нарисовать план и разрезы печи, определить ее размеры, толщину стенок и топки, а также расположение дымохода.

Расчет необходимых материалов

После того как проект печи готов, нужно рассчитать количество необходимых материалов. Это могут быть кирпичи, металлические листы, камни и другие материалы. Расчет должен включать не только основные материалы, но и расходные материалы, такие как клей, шпатлевка, крепежные элементы и т.д.

Выбор инструментов и оборудования

После того как все материалы подобраны, нужно выбрать инструменты и оборудование, необходимые для изготовления печи. Это могут быть кирпичные ножницы, монтажный станок, электрическая дрель, молоток, угольник и другие инструменты.

Создание рабочего чертежа

На основе эскиза печи и расчета необходимых материалов создается рабочий чертеж. Он должен содержать точные размеры и параметры печи, расположение каждого элемента и детали конструкции.
