Схема подключения теплообменника для бани. Второй этап: подключение к отопительному водяному контуру

Схема подключения теплообменника для бани. Второй этап: подключение к отопительному водяному контуру

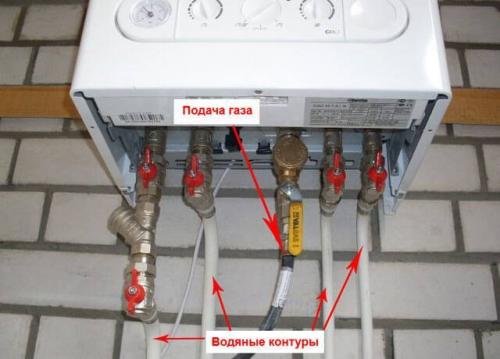

Чтобы выяснить, как подсоединить газовый котел к отоплению, следует разобраться, где у него находятся патрубки, от которых идёт выход к отопительному контуру. Почти все модели устроены идентично. В нижней части агрегата (обычно, в центре), есть патрубок для газопровода, а справа и слева от него — патрубки для подсоединения к водопроводной сети. Ближе к торцовой части имеются выходы для подсоединения водяного контура: обратки и подачи теплоносителя к радиаторам.

Производители газовых котлов предупреждают об опасности попадания мелкого сора в систему. Это может произойти в случае, когда вода в системе окажется загрязнённой. Если это допустить, газовый агрегат может выйти рабочего состояния. Есть простой выход: установить на патрубке обратного водопровода фильтр грубой очистки. Он позволит существенно увеличить «жизнь» котла и повысит его производительность. Когда фильтр грубой очистки уже смонтирован перед водомером, то ставить его перед газовым котлом не нужно.

Поэтому перед тем, как подключить двухконтурный газовый котел к отоплению, нужно заблаговременно приобрести необходимые фильтры.

При монтаже котла предусматривают обязательную установку отсекающих вентилей. Водопроводную арматуру ставят на трубы подачи воды в систему и на обратки. Без этих устройств выполнять ремонтные работы будет очень сложно. Если не предусмотреть отсекающие краны, то при устранении неисправности в системе, оставшийся в трубах воздух заблокирует циркуляцию теплоносителя. Как следствие — некачественный прогрев радиаторов и выход их строя. То есть экономить на вентилях не целесообразно.

Подключение выносного бака в бане. Выносной бак

Данное изделие считается оптимальным решением, когда есть возможность вывести накопительный бак в другие помещения бани. В этом случае вода уже будет нагреваться от теплообменного аппарата, и поступать по медным трубам в вынесенный резервуар.

Однако выбирая, в каком помещении будет находиться бак, необходимо учитывать, что максимальная длина труб не должна превышать 3 м. Рабочий механизм такого устройства достаточно прост и в полной мере справляется с поставленной задачей. Холодная вода опускается в печной теплообменник, а нагретая — поднимается в резервуар.

Емкость имеет два основных элемента – это корпус и дно, соединенные сваркой. Сам резервуар оснащается двумя выходными отверстиями, крышкой и крепежными деталями.

Бак можно подобрать:

1. прямоугольной;
2. овальной;
3. треугольной формы.

Последний вариант отлично подойдет для установки в углу комнаты. Выпускаются модели вертикальной и горизонтальной конструкции.

Выносной бак следует располагать выше регистра, а верхний выход теплообменника должен соединяться с емкостью трубопровода, имеющего наклон вверх не менее 30 градусов.

Преимуществами выносного бака во время эксплуатации считаются:

• надежность и практичность;
• продолжительное держание высокой температуры;
• подходящее решение для создания бани с горячим сухим воздухом;
• одновременный обогрев нескольких помещений.

У этой модели есть свои недостатки:

• не исключается возможность использования насоса для принудительной циркуляции воды;
• медленное нагревание воды в баке значительного объема;
• большое расстояние между баком и печкой снижает отдачу тепла.

Самым главным при монтаже выносного бака является соблюдение очередности сборки, указанной в инструкции:

1. Резервуар должен размещаться так, чтобы его нижний край находился выше теплообменного аппарата.
2. Соединение бака с трубами осуществляется змеевиком.
3. Подключение верхнего и нижнего коллектора емкости осуществляется к соответствующим отводам змеевика.
4. На входе поступления холодной воды ставятся обратный и предохранительный вентили.
5. Для клапанов определяются показатели давления, снижающие угрозу выхода системы из строя.

Источник: https://bannye-pechi.postroivsesam.info/novosti/kakimi-trubami-podklyuchit-bak-teploobmennik-teploobmennik-chto-eto

Как подключить теплообменник в бане. Как нагреть воду в бане от печи

Организовать нагрев воды в бане с кирпичной печью можно с помощью чугунной плиты над ней. Емкость для горячей воды устанавливают непосредственно на саму плиту, она может быть круглой или квадратной, с подачей воды для заполнения бака от входящей водяной трубы и забором горячей воды через кран.

Можно греть воду и без подвода к ней водяных труб. В этом случае для каждой протопки парной следует сделать запасы холодной воды в предбаннике, и заполнить водяной бак ручным способом до розжига печи.

Этот способ греть воду достаточно прост, но в нем есть существенные недостатки:

• трудоемкость подготовки;
• повышенная влажность от кипения при продолжительной топке;
• риск обжечься о нагретые стенки печи и бака.

Греть воду от печи можно разными способами. Это зависит от вида самой печи, наличия подведенных к бане водяных труб, финансовых возможностей хозяина и его желания приложить те или иные усилия.

Нагрев воды в бане через теплообменник

Оптимальным вариантом подогрева воды в бане является способ нагрева с помощью теплообменника. Сделать конструкцию для нагрева через теплообменник можно несколькими способами.

В кирпичной печи теплообменником может стать многосекционная чугунная батарея или регистр, сваренный из стальной толстостенной трубы. Теплообменник монтируется в специальную полость печи с раздельными входными и выходными клапанами. При разогреве печи вода в обменнике становится горячей и выдается через водяной кран по мере необходимости.

В случае с металлической печью все гораздо проще. Для того чтобы греть воду такой печью, используют несколько видов теплообменников:

• внешний теплообменник (располагается в непосредственной близости к топке или над ней);
• внутренний теплообменник (располагается в самой топке);
• теплообменник на дымовыводящей трубе (располагается на трубе дымохода над резервуаром с камнями).

Совет! Водяная емкость с теплообменником и навесной бак можно использовать одновременно. Такая комбинация дает возможность греть практически неограниченное количество горячей воды.

Водонагреватель для бани на трубу

Для нагрева воды в бане используются баки, расположенные на трубе. Они могут иметь прямоугольную, квадратную или цилиндрическую форму и жестко крепиться на трубе дымохода печи. Водонагреватели на трубу универсальны, их используют в дровяных печах и в газовых котлах. Водяные баки на трубе небольшие (в оптимальном варианте до 80 л) и могут вписаться даже в маленькую по размеру баню.

Баки на трубе дымохода располагают над печью достаточно высоко, поэтому отпадает надобность подкачивать горячую воду насосом – она просто идет самотеком. Водяная емкость может занимать всю длину трубы, от самой каменки до потолка. Это увеличивает площадь получения горячей воды и КПД теплообменника.

Конструкция водяного бака на трубе должна иметь усиленное крепление на печи и выводящем дымоходе на потолке, так как заполненный горячей водой бак имеет большой вес. Обычное мягкое крепление дымохода в области потолочного перекрытия здесь не подходит, поэтому для крепежа лучше всего использовать специальные кронштейны для дымохода.

Встроенный или прикрепленный к печи водный бак

Еще один вариант греть воду – водяной бак, вмонтированный в конструкцию печи или расположенный сбоку от нее.

Встроенный бак – это довольно сложная конструкция, которая должна быть продумана до осуществления кладки кирпичной печи. Оптимальным решением здесь может стать специальная ниша или углубление в печи для расположения водяного бака с входными и выходными клапанами заборами горячей воды. Следует отметить, что для такой конструкции бак должен быть долговечным (желательно из нержавеющей стали), с толстыми стенками и двойными проварами швов. В противном случае, при обнаружении течи, нужно будет разбирать всю конструкцию печи.

Прикрепленный сбоку к печи водяной бак – менее энергозатратный способ греть воду. Он часто используется в банях с металлическими печами, которые комплектуются вместе с водяными баками. Так как стальной или чугунный корпус печи обладает хорошей теплопроводностью, вода в емкости быстро греется, а при необходимости бак легко пополнить заново (централизованно или вручную).

Горячая вода в бане от печки (схема расположения водяного бака представлена ниже) – несложная задача для хорошего хозяина.

Организовать нагрев воды в бане с кирпичной печью можно с помощью чугунной плиты над ней. Емкость для горячей воды устанавливают непосредственно на саму плиту, она может быть круглой или квадратной, с подачей воды для заполнения бака от входящей водяной трубы и забором горячей воды через кран.

Можно греть воду и без подводки к ней водяных труб. В этом случае для каждой протопки парной следует сделать запасы холодной воды в предбаннике, и заполнить водяной бак ручным способом до розжига печи.

Этот способ греть воду достаточно прост, но в нем есть существенные недостатки:

• Недостаток 1: не обеспечивает бесперебойный нагрев воды
• Недостаток 2: требует дополнительных усилий для заполнения бака

Греть воду от печи можно разными способами. Это зависит от вида самой печи, наличия подведенных к бане водяных труб, финансовых возможностей хозяина и его желания приложить те или иные усилия.

Оптимальным вариантом подогрева воды в бане является способ нагрева с помощью теплообменника. Сделать конструкцию для нагрева через теплообменник можно несколькими способами.

Теплообменник в кирпичной печи

В кирпичной печи теплообменником может стать многосекционный чугунный регистр или батарея, сваренная из стальной толстостенной трубы. Теплообменник монтируется в специальную полость печи с раздельными входными и выходными клапанами. При разогреве печи вода в обменнике становится горячей и выдается через водяной кран по мере необходимости.

Теплообменник в металлической печи

В случае с металлической печью все гораздо проще. Для того чтобы греть воду такой печью, используют несколько видов теплообменников:

• Теплообменник на основе трубчатой конструкции
• Теплообменник на основе пластинчатой конструкции
• Теплообменник на основе трубчатой и пластинчатой конструкции

Совет! Водяная емкость с теплообменником и навесной бак можно использовать одновременно. Такая комбинация дает возможность греть практически неограниченное количество горячей воды.

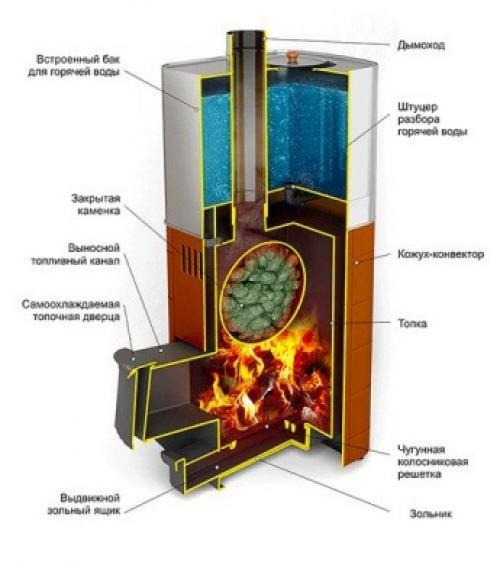

Встроенный теплообменник в банной печи. Устройства отбора теплоты у дымовых газов

Следует отметить, что даже самый простой водяной теплообменник на трубу резко повышает эффективность сжигания топлива до 60%. Фокус в том, что данное устройство никак не влияет на функционирование самой печки, не увеличивает время протапливания парной и расход дров. Главное достоинство таких теплообменников заключается в том, что они отбирают тепловую энергию продуктов сгорания, понижая их температуру.

Данный принцип работы теплообменника используют многие производители металлических банных печей, устанавливая бак для воды открытого типа прямо на дымоходную трубу. Этот вариант популярен ввиду своей доступности, но не очень удобен. Причина – все тот же долив воды по мере ее использования или испарения вследствие закипания.

Наконец, самый лучший со всех точек зрения вариант – банная печь с теплообменником на дымоходе в виде проточного нагревателя небольшой вместительности (от 5 до 10 л). К нему, как и ко встроенному в печь змеевику, через патрубки присоединяется система с выносным резервуаром – накопителем. Объем выносного бака составляет 60—120 л в зависимости от мощности отопительного агрегата. За время протапливания вода в емкости достигает необходимой температуры для помывки.

Кроме перечисленных, существуют и комбинированные модели, где печь для бани с теплообменником, встроенным в топку, имеет еще и бак на дымоходе. Причем эти элементы соединены между собой трубопроводами, то есть, в контуре нагрева задействован не один нагреватель, а целых два. Соответственно, такой вариант вобрал в себя все преимущества и недостатки разных модификаций. Опять же, данной печке все равно потребуется отдельная накопительная емкость поскольку вода в баке закипит достаточно быстро.

Теплообменник для бани своими руками. Теплообменник для банной печи: функции, виды, установка

Для комфортного мытья в бане устанавливается качественная отопительная система. Прочная и современная модель теплообменника позволяет обойтись без бойлера и других источников горячей воды. Вместительный теплообменник для бани поставляет в накопительную систему достаточное количество воды, чтобы мытье не превратилось в экономию. Как работает теплообменник, методы установки, какие модели наиболее практичны, расскажут специалисты.

Что такое теплообменник

Теплообменник для бани предназначен нагревать горячую воду. Работа устройства основывается на физических свойствах жидкости. Вода, нагреваясь, поднимается выше. Холодная опускается. Теплообменник имеет небольшие размеры, поэтому нагрев внутри осуществляется короткими сроками.

Качественный прибор обеспечивает постоянную подачу горячей воды с минимальными энергозатратами.

Современные модели не только обеспечивает наличие горячей воды в бане, но играет роль дополнительного обогревателя. Существует несколько конструкций моделей нагревателя. Самый недорогой вариант приобрести готовую печь с теплообменником. Место установки системы планируется еще на этапе постройки бани.

Качественный теплообменник в сравнении с бойлером имеет плюсы:

• Постоянное обеспечение горячей жидкости. В бойлере горячая вода кончается, приходится ждать не меньше 20 минут , пока нагреется новая порция.
• Теплообменник имеет небольшие размеры, устанавливается прямо на печь . Не надо искать дополнительное место под установку.
• Цена устройства простой модели ниже, чем для бойлера большого объема. А бойлеры небольшого объема для бани не подходят.
• Не надо устанавливать бак с горячей жидкостью над теплогенератором.

Выгоднее приобрести недорогой, простой по конструкции подогреватель. Оборудование способно обеспечить горячей водой до 10 человек .

Принцип работы

Во всех моделях генератора для печей имеются две присоединительные трубы. Одна из труб расположена выше, другая ниже. Холодная жидкость поступает внутрь устройства по нижнему патрубку принудительным или естественным методом. Горячая жидкость поднимается, по верхней трубе поступает в накопительную систему. От объема накопителя зависит, сколько горячей воды постоянно доступно для мытья. Бак располагается в парилке, моечном отделение. Состоять система может из двух баков или металлической спирали, бака.

Какие функции выполняет

Основная функция любой модели подогревателя – нагрев воды, затем постоянная подача в накопительный бак. Нагрев осуществляется при контакте нагревающейся металлической поверхности с трубой или топкой печи.

В зависимости от модели печи для бани и метода установки различают несколько конструкций подогревателя бани:

• Расположенные внутри тела банной печи.
• Расположенные около корпуса.
• Расположенные возле трубы дымохода, ближе к печи.

Накопительный бак располагают в моечном отделении или предбаннике . Он служит дополнительной системой отопления. Горячая,жидкость нагревает бак, система аккумулирует тепло для помещения. Сильно прогреть предбанник таким образом не получиться, но на 5-6 градусов реально. Это значительно экономит энергозатраты на отопление.

Виды теплообменников

По способу нагрева, методу установки, конструкции нагреватели воды различаются на 2 вида .

Модель самоварного типа

Аппарат самоварного типа относится к расположенным возле корпуса печи . Нагрев поверхности осуществляется при контакте горячей трубы, дымовых газов с поверхностью устройства.

Устройство самоварного типа рекомендуется использовать для небольших бань , где моечное отделение совмещено с парилкой. Жидкость не сливается в накопительную систему. Она всегда находится внутри. Объем бака от 40 л .

При выборе устройства самоварного типа учитываются технические особенности:

• Конструкция эксплуатируется только вместе с данным теплогенератором.
• Нельзя растапливать печь , если бак пустой. Металл быстро прогорит, устройство придется выбросить.
• Нельзя оставлять остывшую воду на продолжительное время.
• Не подходит для финской сауны с сухим паром . При разогреве образуется пар, который поднимает влажность парилки. Микроклимат не подходит для парения.
• Перед зимой требуется слив воды из системы. Иначе жидкость замерзнет, трубы лопнут.

Из минусов выделяется сложность слива излишков горячей воды. Поэтому модель больше подходит для небольших бань с непродолжительным временем растопки.
