Нагрев воды в бане через теплообменник. Нагрев воды от банной печи

Нагрев воды в бане через теплообменник. Нагрев воды от банной печи

Принцип действия прост — в емкость, установленную над топкой печи, подается холодная вода. От тепла печи она нагревается и поступает на приборы водоразбора (краны, душевые кабинки и т. п.). Когда уровень воды в емкости снижается до критической отметки, объем пополняют вручную или автоматически, с помощью обычного поплавкового клапана.

Это самый простой, но и самый длительный способ нагрева — если бак имеет большую емкость, придется дожидаться, пока температура воды поднимется до нужного уровня.

Кроме того, есть еще одна проблема — вода рано или поздно закипает и начинает выделять большое количество пара. Прекратить процесс можно единственным способом — перестать топить печь, что может стать причиной понижения температуры в помещениях бани.

Однако, это не единственный способ. Существуют разные варианты реализации нагрева с помощью банной печи. Можно установить накопительную емкость в помывочном отделении, а в печи установить бак-регистр малого объема (есть и другой вариант, когда бак-регистр устанавливают как первую секцию дымохода, где нагрев дымовых газов максимален).

Иногда емкость с водой устанавливают вплотную к боковой стенке печи, или монтируют в канале дымохода (внутри или вокруг него). Как правило, эти варианты являются способами приспособить уже имеющуюся печь для нагрева воды. Выбор подходящего варианта обусловлен конфигурацией, размерами и особенностями расположение печи.

Вода в бане своими руками. Центральное водоснабжение

Это самый простой и быстрый вариант подведения воды к бане. Чтобы не возникло сложностей, строение бани должно находиться недалеко от коммуникаций.

Чтобы провести воду в баню из дома, потребуется получить разрешение от контролирующих органов. Специалисты проведут тщательный анализ, изучат параметры мощности, потенциальный объем необходимых ресурсов, подготовят допустимый проект водопровода. Если все рекомендации будут соблюдены, не возникнет никаких сложностей, пользователь получит разрешение на реализацию проекта по подключению воды.

Важно! При подключении бани к центральному водопроводу от пользователя потребуют установить счётчики для контроля использования водных ресурсов.

Схема подачи воды в баню из центрального водопровода Источник ngsserv.ru

Если пользователь хочет узнать, как провести водопровод в баню, чтобы не замерзала зимой вода, нужно учитывать имеющееся давление в системе. В случае допущенных ошибок давление в водопроводе может стать малоустойчивым или заметно снизиться. Ввиду этого водопровод должен оснащаться специальным оборудованием, которое не сказывается на общем давлении в системе.

Трубы и насосы для зимнего водоснабжения бани

Огромное значение при проведении воды в баню имеет выбор подходящего оборудования, включая трубы и насосные системы. В противном случае в период холодов можно столкнуться с серьёзными проблемами, из-за чего потребуется менять коммуникации полностью.

Разновидности насосов для водопровода Источник stroyday.ru

Существует три типа насосных систем, каждая из которых обладает своими особенностями:

1. Поплавковые насосы . Плавают на поверхности, располагаясь на специальном поплавке. Если вода в колодце зимой замерзает, то и работать такой насос не будет. Поэтому чаще всего его используют для полива участка в тёплый период года.
2. Глубинный погружной насос . Оборудование применяется для постоянного использования. Агрегат должен стабильно работать, из-за простоя его качественные показатели могут серьёзно ухудшиться. Зачастую используется при подаче воды из скважин глубиной от 20 м.

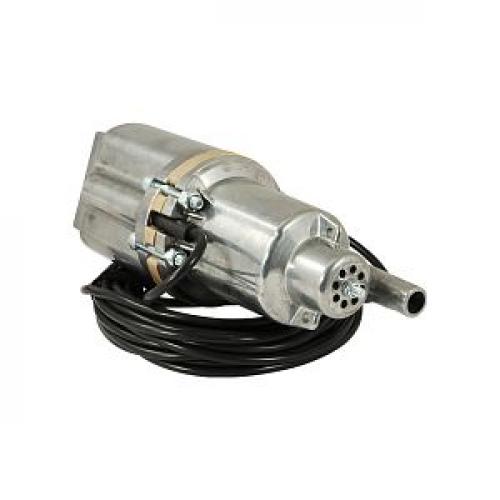

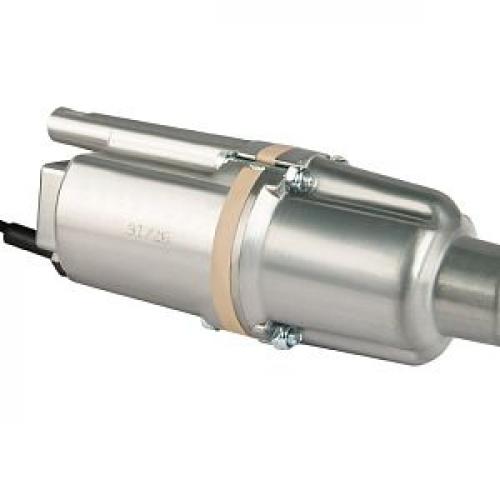

3. Вибрационный погружной насос . Чаще всего используется для подачи воды из колодца. Оборудование характеризуется небольшой ценой и приемлемым качеством работы. Но при этом надо тщательно рассчитывать параметры системы, так как в противном случае для обеспечения регулярного водоснабжения бани его может быть недостаточно.

Погружной вибрационный насос БАВЛЕНЕЦ БВ 0,12-40-У5, 15м (нижний забор воды)

4 232 ₽

Погружной вибрационный насос БАВЛЕНЕЦ БВ 0,12-40-У5, 40м (нижний забор воды)

5 140 ₽

Погружной вибрационный насос БАВЛЕНЕЦ-М БВ 0,12-40-У5, 10м (верхний забор воды)

3 874 ₽

Погружной вибрационный насос БАВЛЕНЕЦ-М БВ 0,12-40-У5, 40м (верхний забор воды)

4 969 ₽

Погружной вибрационный насос БАВЛЕНЕЦ-М БВ 0,12-40-У5, 6м (верхний забор воды)

Монтаж труб водопровода Источник uralremont66.ru

Перед тем как провести воду в баню, надо уделить время вопросу выбора труб. Для разводки воды идеально походят полипропиленовые изделия. Материал хорошо подвержен пайке, трубы можно укладывать в труднодоступных зонах. Что касается прокладки труб между источником воды и строением бани, использование полипропилена допускается при условии утепления трубопровода. Иначе через 15-20 зимних циклов на трубах образуются трещины, что повлечёт за собой необходимость ремонта коммуникаций.

При выборе труб нужно придерживаться таких рекомендаций:

• Изделия выполнены из материала, способного выдерживать как экстремально низкие, так и высокие температурные режимы. Особенно это касается случаев, когда подача воды происходит через центральный водоканал, и в баню поступает как холодная, так и горячая вода.

Бак для нагрева воды в бане. Встроенные баки

Встроенные баки

Самый экономный и удобный вариант. Бак устанавливается в процессе кладки печи. Его нижняя часть располагается внутри топки, благодаря чему вода нагревается непосредственно пламенем. Горячую воду набирают через верх ковшиком или при помощи встроенного крана.

Печь из кирпича с баком для воды

Из-за прямого контакта с огнем стенки и дно емкости должны быть как можно толще, поэтому самым предпочтительным материалом для такого бака является чугун толщиной от 5 мм. Не менее популярными считаются баки из нержавейки с толщиной стенок 1 и 1,5 мм. Емкости из эмалированной стали для данного способа монтажа не подходят. Чугунные баки имеют форму чаши, из нержавейки обычно в форме куба или цилиндра.

Чугунные баки для воды

Преимущества встроенных баков:

• быстро нагревается вода;
• температура воды поддерживается длительное время;
• экономится свободное пространство, поскольку бак не выступает за пределы печки;
• простой монтаж.

Недостатки:

• уменьшается теплоотдача печи, так как основная часть тепла уходит на обогрев воды;
• габариты бака ограничены размерами печи;
• бак должен иметь толстые стенки, что увеличивает его вес и стоимость.

Баки металлические для банных печей

Этот способ удобен в тех случаях, когда в бане парится одновременно не более 4 человек, или люди моются по-отдельности. Например, если в бане по очереди парится 3-4 человека, времени на это требуется достаточно много, соответственно, и поддерживать температуру воды придется дольше, подкидывая дрова. Встроенный бак позволяет сэкономить на топливе, оставаясь горячим очень долго. А вот для больших компаний данный вариант не самый оптимальный, поскольку не обеспечивает нужное количество воды.

Как ускорить нагрев воды в бане. Как обеспечить нагрев воды в бане

Вопрос, как обустроить нагрев воды в бане, возникает сразу же после того, как вы туда подвели водопровод. За всю историю эксплуатации бань было разработано несколько более или менее эффективных способов нагрева воды, из которых можно выбрать тот метод, который будет соответствовать особенностям вашей парной.

Итак, перечислим эти способы и расскажем подробнее о том, как нагреть воду в бане.

Оптимальная температура воды — залог комфорта в бане

Выбор способа нагрева воды

Нагрев воды в емкости, установленной на водогрейной трубе от печного отопления

За всю историю эксплуатации бань можно выделить следующие методики обустройства нагрева воды:

• Установка дровяной колонки;
• Установка электрического водонагревателя большой емкости;
• Установка газовой колонки, подключенной или к централизованной газораспределительной магистрали или к сменному баллону;
• Использование системы нагрева воды в емкости, установленной на водогрейной трубе бани от печного отопления;
• Гибридная система с нагревом от водогрейной трубы печного отопления, когда работает отопительный котел, и от дополнительных электрических ТЭНов, когда котёл не работает.

Схема нагрева от водогрейной трубы печного отопления

Несмотря на разнообразие перечисленных способов, наибольшую популярность получил подогрев воды в бане с применением дровяных и газовых колонок и электрических обогревателей. Надо сказать, что все эти устройства работают только при наличии постоянной подачи проточной воды в трубопроводе.

Дровяная колонка-душ

На фото титаны отечественного производства

Водогрейные колонки душ (дровяные бойлеры, титаны) — это устройства, предназначенные для нагрева воды. Агрегат характеризуется простой конструкцией и представляет собой металлический бак, смонтированный на печи.

Бак оборудован входными патрубками и смесителем для обеспечения комфортной температуры подачи воды.

Бойлеры такого типа — это универсальное оборудование, адаптированное к использованию любого вида твёрдого топлива. Но, несмотря на такую универсальность, устройство работает только при наличии постоянной подачи воды.

Принцип действия следующий: холодная вода, поступая в емкость бойлера извне, создает давление и таким образом вытесняет горячую воду.

Независимо от водоизмещения бойлера, его габариты можно назвать компактными, так как резервуар представляет собой вытянутый вверх цилиндр. Благодаря характерной форме титан не занимает много свободного пространства в моечном помещении.

Дровяные котлы в баню с подогревом воды могут быть нескольких типов:

• со встроенной топкой;
• с раздельной топкой;

Оборудование всех трех типов представлено на рынке продукцией отечественного производителя и предприятий, расположенных на территории постсоветского пространства.

Горячая вода в бане под давлением. Как правильно сделать горячий душ в бане своими руками

В баню мы ходим  не только для того, чтобы попариться, но и помыться. После парилки хорошо окатить себя ледяной водой, но помыться хочется под горячей. Поэтому в бане важно сделать горячий душ. В статье рассмотрим различные способы как его сделать своими руками.

Самый простой способ сделать горячий душ в бане — установить обливное устройство (ведро) и к нему подвести воду. Такое ведро-душ для бани можно купить в специализированном магазине. Есть модели, в которые вода наливается из обычного ведра, а есть такие, к которым подводится вода из водопровода.  Включение подачи и отключение воды контролируется поплавком (устройство аналогичное тому, которое есть в сливных бачках).

Ведро-душ для бани

Как нагреть воду для душа в бане

Нагрев воды электроводонагревателями

Нагревать воду для душа можно или при помощи электрических нагревателей – проточного или накопительного водонагревателя, «мокрого» ТЭНа, или с использование выносного бака и теплообменника в дровяной печи.

Проточный водонагреватель для душа в бане удовольствие, доступное далеко не всем. И дело не в цене, а в тех требованиях, которые предъявляет данное оборудование и к водопроводу и к электросети. Проточный водонагреватель работает при определенном давлении холодной воды. Эту проблему решить можно, установив насос (его производительность должна быть  не менее 8 литров/мин). Но в любом случае, вода греться будет только при условии наличия электричества, а запаса теплой воды не будет — это ведь нагреватель проточной воды. К тому же, в сеть 220В включается только нагреватель мощностью не более 8 кВт, который обеспечит теплой водой только одну точку водоразбора. Если нужно иметь два крана горячей воды, нужно будет устройство мощностью 13 кВт, а оно запитывается от сети 380 В. Даже если вас устроит восьмикиловатный проточный водонагреватель для душа, то при его включении, скорее всего, будет прилично падать напряжение в сети: в загородных сетях это не редкость, но соседи вряд ли будут рады такому повороту.

Трубы для теплообменника в бане. Где располагают теплообменник

Из всех существующих вариантов следует серьезно рассматривать только два. Это значительно сэкономит время и силы. В первом случае сразу приобретается печь в баню с теплообменником внутри. Речь идет о стальных моделях. А в случае возведения печи из кирпича придется его монтировать самостоятельно.

Из плюсов внутреннего теплообменника можно сказать только об одном. Вода в нем нагревается чрезвычайно быстро. И это плавно переходит в существенный минус. Дела в том, что при таком способе расположения существует не просто вероятность перегрева, а вода регулярно будет закипать в трубах.

Накипь в трубке теплообменника Источник vodopodgotovka-vodi.ru

На этом вопросе необходимо остановиться более подробно. Процесс закипания сопровождается образованием накипи. А поскольку большинство регионов нашей страны отличается жесткой водой, то вредных отложений будет не просто много. А если последних накапливается на стенках не менее одного миллиметра, то теплоотдача понижается на целых 10 %.

Причем совсем необязательно чтобы кипение проходило по всей площади. Да это и невозможно. Ведь основной объем воды постоянно двигается. А закипание происходит только у перегретых стенок. На которые сразу и откладывается кальций в виде камней.

Бороться со столь значительными тепловыми потерями чрезвычайно трудно. Ведь, как бы не рекламировали новомодные современные средства для удаления накипи, эффективно работает только самое простое. Качественно очистить теплообменник в банной печи может только концентрированный раствор соляной кислоты.

Чистка теплообменника Источник ochistka-vody.com

А для этого придется полностью разбирать всю конструкцию. И кроме значительных трудностей в реализации ремонта существует вероятность отравления. Ведь пары кислоты очень токсичны, а малейшая небрежность или неосторожность может вылиться либо в получение ожога на коже, либо на легких.

Поэтому чаще рассматривают другой вариант. Когда монтируют теплообменник для бани на трубу, идущую от печи. Температура внешних стенок дымохода вполне достаточная, чтобы нагреть воду в накопительном баке. И между тем ее не хватит, чтобы произошло закипание. Правда время на процесс значительно растягивается.

Все же следует сказать об еще одном способе расположения теплообменника. Некоторые владельцы используют для нагрева воды камни на печи в парилке. Правда ценой потери образования достаточного количества пара. А поскольку последний выполняет важнейшую функцию в бане, то подобное обустройство будет грубейшей ошибкой.

Особенности битермических (совмещенных) теплообменников

Конструкции теплообменников

Подобные устройства работают по простому принципу. Для передачи тепла используется вещество с уже высокой температурой, которая передается другому при прямом контакте. В данном случае нагретый в печи воздух отдает тепло воде. А водяные контуры могут иметь различные формы.

Змеевик

Самое распространенное и практичное устройство. Для его изготовления берутся патрубки из пластичных металлов. Чаще всего останавливаются на меди либо алюминии. Эти материалы легко согнуть даже в домашних условиях. А также они предельно стойки к коррозии.

Змеевик можно расположить внутри очага. Но чаще устанавливают теплообменник в баню на трубу дымохода. Но последняя должна быть только металлической. Керамика ввиду своих свойств слабо нагревается. И поэтому не передаст нужного количества тепла змеевику.

При реализации проекта необходимо учитывать некоторые аспекты. Например, чтобы вода двигалась в системе самотеком, длина всей конструкции не должна превышать трех метров. При этом учитываются даже элементы соединения с баком.

Медный змеевик Источник samogon1.ru

Подкова

Самая простая конструкция с минимальной эффективностью, поскольку площадь нагрева получается небольшая. Но поскольку на выходе из топки температура воздуха может достигать плюс 500°C, то и ее может оказаться вполне достаточно, чтобы нагреть небольшой накопительный бак. Такое устройство чаще всего делают из нержавейки. И оно является продолжением трубопровода.

Регистр

Речь идет о самодельной конструкции. Чаще всего ее делают из нержавейки, поскольку ей придется выдержать суровые условия эксплуатации на длительном временном промежутке. Формой может напоминать обычный отопительный радиатор.

Как правило, все размеры подбираются индивидуально, привязываясь к конструкции кирпичной печи. От последней нередко зависит и форма. А поскольку размеры и вес получаются немалыми, то установка в металлическую печь, практически, невозможна. Если только последняя не выполняется по индивидуальным чертежам.

Источник: https://bannye-pechi.postroivsesam.info/stati/teploobmennik-na-dymohod-v-bane-varianty-nagreva-vody-v-bane-ot-pechi

Теплообменник для бани. Что это такое

Теплообменник для бани представляет собой устройство, передающее тепло, поступающее от горячей воды, вверх по патрубку. В основе работы конструкции лежат свойства жидкости. Нагреваясь, горячая вода в бане через теплообменник перемещается по трубе в бак, расположенный в парилке. Прохладная жидкость поступает для подогрева, замещая снизу освободившееся пространство. Теплообменник в печь часто бывает небольшим. Это позволяет жидкости нагреваться с большой скоростью. Два участка трубопровода расположены внизу и вверху устройства.

Теплообменник для печи располагается в парилке, существуют способы размещения устройства моечного отделения. Вода поступает самостоятельно вдоль нижней трубы, обеспечивает при выходе рабочую температуру для мытья. Теплообменник для банной печи можно купить недорого, вмонтировав конструкцию в печку. Отсутствие примыкающих устройств не нарушит общий стиль обустройства помещения. Теплообменник, установленный на трубу дымохода в баню значительно экономит пространство.
Способы подогрева воды в бане от печи

Теплообменник для печи в баню может устанавливаться везде, на выбор хозяина, если правильно выбрать модель. Устройство предусматривает разные способы подогрева воды:

• Модель типа «самовар» располагается на дымоходе. Теплый дым, проходит по трубе, нагревает при этом воду. Кран крепится к резервуару с теплой жидкостью. Вариант нагрева подходит для отделения в бане, где расположен душ.
• Печь с теплообменником для бани типа «самовар» небольшая, допускает расположение резервуара в моечном отделении. Устройство подогревает воду.
• Теплообменник в баню располагается на дымоходе.
• Резервуар плюс дымоотвод предполагают теплопередачу, при которой внутренняя энергия перемещается потоками воды. Теплообменники для печей без регулируемого теплообмена устанавливают в парилке. Подогрев осуществляется при соприкосновении со стеной трубы дымохода. Модель не защищена от жара, что может привести к закипанию жидкости в баке.

Дымоход – конвектор со встроенным нагревателем монтируется в печку, а также расположен вблизи дымохода. Бак присоединяется патрубками с регистром для банной печи внутри трубопровода.

Теплообменник в печь для отопления купить необходимо, основываясь на выборе определенной модели с особенными техническими характеристиками. Выбирайте конструкцию, которая располагается внутри печки по инженерным соображениям. Она имеет лишь один недостаток — накопление накипи. Вблизи дымохода вода нагревается медленно, но высокий КПД и существующая возможность быстрого ремонта могут стать аргументами для принятия решения о приобретении устройства.

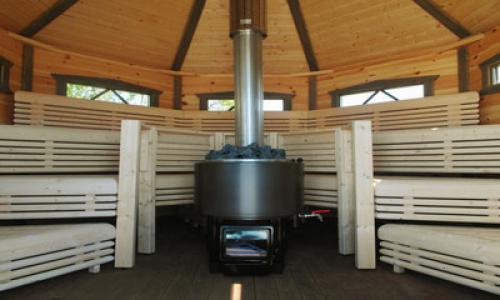

Нагрев воды в бане от дымохода. Самоварный тип бака

Наиболее распространенная модификация, размещаемая на выходном патрубке дымохода. Резервуар может иметь прямоугольную, цилиндрическую, овальную форму.

Нагревается вода при помощи уходящих по трубе дымовых газов, имеющих высокую температуру.

На дне емкости расположен штуцер, в некоторых моделях предусмотрено два экземпляра, чтобы подключить подающую и отводящую линию. Бак оснащен удобным отверстием для залива воды со съемной крышкой.

Объем бака самоварного типа обычно небольшой , максимальные его габариты не превышают 80 литров. Такой вариант идеально подходит для бань среднего размера.

В качестве материала для изготовления резервуара применяют нержавеющую жаропрочную или эмалированную сталь с антикоррозийным покрытием. Предпочтение в основном отдается нержавейке, хоть и отличается она наибольшей стоимостью.

Самое простое решение при наполнении бака водой – использовать обычный шланг, так как высота до заливной горловины будет не меньше 1,5 метров.

Пользоваться пустым баком во время работы печи запрещено. При перегреве может произойти разрыв сварного шва.

Преимущества конструкции самоварного типа:

• быстрый нагрев воды;
• хорошая теплоотдача;
• компактность и эргономичность;
• выбор емкостей любого объема;
• возможность самостоятельно произвести монтаж;
• экономия на дополнительных элементах, таких как ТЭНы или насосы.

Недостатки:

• отсутствие визуального контроля уровня воды и температуры нагрева;
• большой объем и высокое расположение емкости над печью затрудняют процесс заполнения бака;
• невозможность получения сухого пара.

Покупая бак-самовар, необходимо обратить внимание на индивидуальный заводской номер, паспорт и инструкцию по эксплуатации. Их наличие говорит о соблюдении всех технических регламентов при изготовлении.

Поэтапный монтаж бака к печной трубе выполняется по определенной схеме:

1. Демонтировать сегмент трубы до потолочного проходного узла.
2. Приварить к выходному отверстию печи патрубок длиной 8-10 см.
3. Присоединить трубоотвод, проходящий внутри бака, к патрубку.
4. Применить адаптер для стыковки, если диаметр труб не совпадает.
5. Использовать металлические хомуты для крепления труб на участках соединения.
6. Установить бак с таким расчетом, чтобы расстояние между верхней поверхностью резервуара и потолком было не меньше 250 мм.
7. При необходимости в верхней части использовать переходник для основной трубы дымохода либо оставшийся отрезок печной трубы с таким же размером.

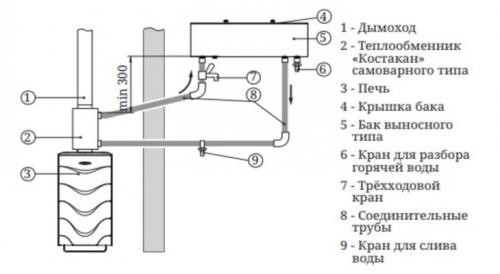

Cхема монтажа системы водонагрева с использованием теплообменника «самоварного» типа:

Монтаж бака на печную трубу в бане выполняется при условии, что дымоотвод изготовлен из металла.
