Чтобы использовать баню круглый год, нужно подумать, как она будет отапливаться. Для небольших построек отличный вариант – металлическая печь для бани. Конструкция компактна и быстро нагревается. Умельцы научились собирать ее самостоятельно. Если же возиться желания нет, то можно купить готовую модель.

Тематический материал:

• Как выбрать камни для бани

1. Емкость для выкладки камней с крышкой. В крышке есть отверстие для выхода пара.
2. Бак для нагрева воды.

Среди преимуществ металлических устройств:

• пожаробезопасность;
• длительный срок службы;
• компактные размеры;
• малый вес в сравнении с каменкой;
• не вырабатываются угарные газы.

Из минусов пользователи выделяют быстрое остывание, поэтому в печке придется постоянно поддерживать горение.

Чтобы решить эту проблему, производители создали два вида печей:

1. Горячие . Подходят для периодической эксплуатации. Механизм быстро нагревается вплоть до 100 градусов. Помещение прогревается в ускоренном режиме. При выборе важно обращать внимание на толщину, качество металла и швы. Тонкая листовая сталь при такой температуре нагрева начнет деформироваться.
2. Холодные . Применяются в строениях, где нужно обеспечить постоянный обогрев. Металл нагревается постепенно и долго, поэтому риск получения ожога минимален. Температура в печи регулируется. Максимальная отметка составляет 50 градусов. Есть несколько камер для сгорания топлива. В качества сырья для изготовления следует брать стальные утолщенные листы, топку сделать из чугуна.

При выборе банной печки нужно руководствоваться требованиями СНиП 41-01-2003, правилами пожарной безопасности ППБ 01-93.

Чтобы правильно рассчитать расход камней, во внимание берут площадь парной, наличие теплоизоляции. Средний расход составляет 20–40 кг на 1 куб. м помещения. Чем больше будет камней, тем проще вырабатывать пар.

Что касается объема топки, то она делается примерно в половину больше, чем аналогичная в каменке.

Какая форма печи должна быть

В производство запущены такие формы печей:

• круглые;
• прямоугольные;
• угловые;
• цилиндрические;
• многоугольные;
• в виде буквы Т;
• квадратные.

По этажности бывают одно-, двухъярусные.

Форма печи определяется местом ее установки.

Самыми надежными считаются печи прямоугольной формы. Они по углам нагреваются меньше, поэтому риск деформации минимален.

Часто выбирают и цилиндрические конструкции. Причина тому – равномерное нагревание. Но они теряют форму гораздо чаще, чем первый тип.

При выборе печи важно учесть, что теплоотдача от нее должна превышать потери тепла в помещении.

Виды конструкций

Отличаются структурой, принципами работы. Разберем каждый из типов подробнее.

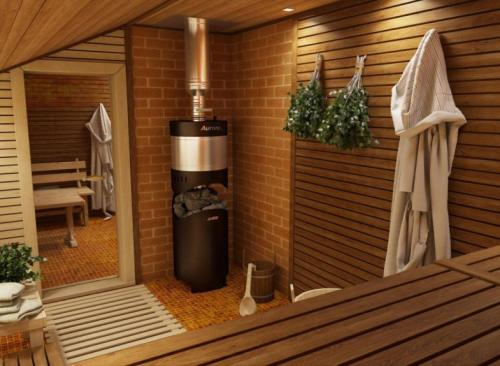

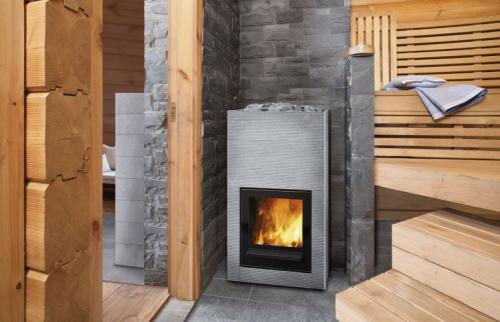

Открытые

Камни уложены сверху печной конструкции, ничем не прикрыты. За счет этого парилка быстрее прогревается, достигается температура до 100 градусов. Но влажность в помещении небольшая, поэтому жар получается сухой.

Открытый вид лучше всего подходит для установки в сауне, где нужна высокая температура и низкая влажность.

Изделие состоит из трех частей:

• топки;
• отделения под камни;
• емкости с водой.

Камней должно быть немного, иначе верхний слой будет плохо прогреваться и в парилке будет недостаточно тепло.

Чтобы повысить уровень влажности и выход водяного пара горячие камни просто поливают водой. Вполне хватит одного или двух ковшей – это даст до 15% влажности.

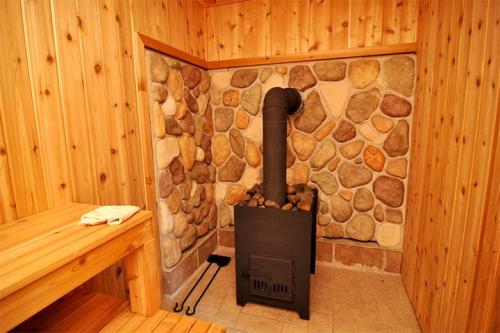

Чтобы повысить уровень пожарной безопасности и снизить риск получения ожогов, рекомендуется вокруг стенок печи выполнить кладку из огнеупорного кирпича или сделать перегородку из дерева.

Для отопления сауны важно, чтобы как можно большая площадь печи соприкасалась с воздушным пространством. Это способствует более быстрому нагреву воздуха в парной.

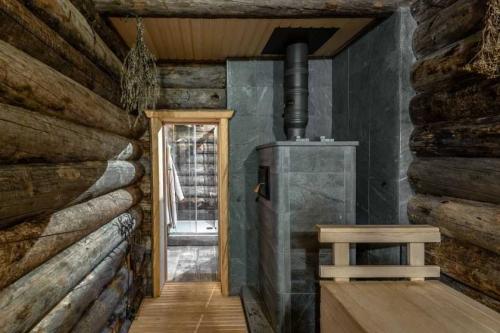

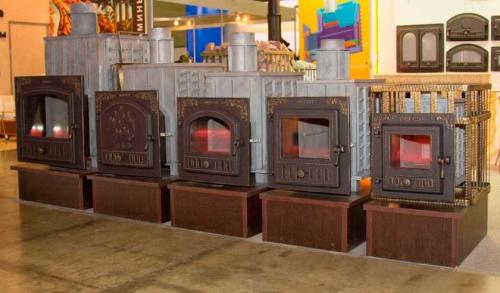

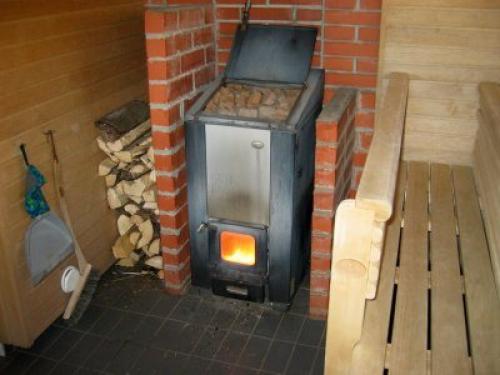

Закрытые (обложенные кирпичом или камнем)

Закрытая печь – атрибут русской бани, где нужна высокая влажность и комфортная температура.

Если для обогрева выбрано дровяное топливо, то придется заранее подготовить большие запасы. Такая печь долго набирает нужную температуру, но, достигнув нужной отметки, дает хорошую теплоотдачу и долго сохраняет тепло.

Лучшая самодельная печь для бани. Печь для бани своими руками: виды конструкций и материалов изготовления, технология и этапы работы + инструкция сооружения своими руками

Отдых в бане – традиционный русский вид оздоровления и релакса. Рано или поздно перед владельцем частного дома или дачи встает вопрос о том, как построить и оборудовать баню. Баня без печки не бывает, причем лучше всего металлической. Хороший способ сэкономить средства на обустройстве парной – изготовить практичную металлическую печь для бани своими руками.

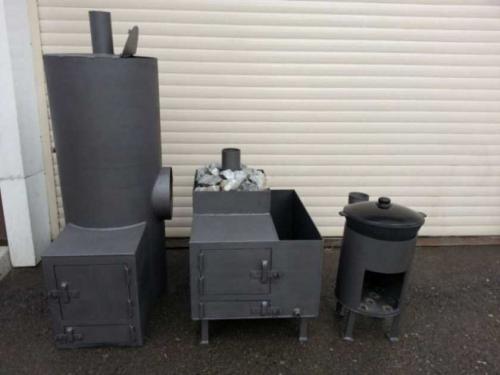

Что такое металлическая банная печь

Самый простой пример – знаменитая буржуйка. Цилиндрические вертикальные печи похожи на буржуйку, но банные печи комплектуются каменкой и баком для нагрева воды.

В остальном в устройстве печи для парной нет ничего необычного: корпус, топка, поддувало, колосники, выпускное отверстие для присоединения дымовой трубы, к которому присоединяется труба.

От правильно изготовленной и установленной своими руками печки для бани зависит время прогрева всего домика, микроклимат в парной и комфорт любителей попариться.

Достоинства металлических печей

Плюсы использования железной печи для бани, изготовленной своими руками:

• металлическая конструкция легко нагревается и быстро отдает тепло. Особенно актуально это качество банной печи, если баня расположена за городом и на участке никто постоянно не проживает – в этом случае протапливать баньку заранее некому;
• долговечность;
• небольшие габариты – это особенно важно для небольшого домика и компактной парилки;
• стальную конструкцию можно передвинуть и перевезти в другое место(в отличие от кирпичных собратьев);
• стальной корпус долго противостоит огню и не прогорает;
• ремонтопригодность – отверстие в топке или баке можно просто заварить, можно изменить форму бака или каменки, приварить ограждение и т.д.;
• «всеядность» печи – хотя традиционно банные печи топятся дровами, но можно заложить в топку и любое другое твердое топливо – уголь, пеллеты, торф, брикеты;
• печь для бани на дровах легко изготовить своими руками;
• стоимость самодельной конструкции невелика, особенно если материалы для нее приобретались по цене металлолома;
• можно использовать некоторые элементы заводского изготовления – например, дверцу и колосниковую решетку;
• металлические печи несложны в эксплуатации.

Недостатки

Минусы металлических самодельных печей:

• металл быстро отдает тепло после окончания горения топлива, поэтому почти все время отдыха в бане печь приходится топить;
• для большого домика одной печи может быть недостаточно для отопления;
• неодинаковый нагрев прогрев парильного отделения – возле печи горячо, на расстоянии – прохладно;
• о металл при прикосновении можно обжечься. Для этого вокруг корпуса печки иногда монтируют ограждение;
• печь для бани из металла недостаточно пожаробезопасна. Ближайшую стену обязательно изолируют от раскаленных стенок печи;
• не очень презентабельный внешний вид.

Почему изготавливают банные печи самостоятельно

Основная причина, по которой изготавливают оборудование своими силами – возможность сэкономить.

Перед принятием решения об сварке печи в баню своими руками или покупке готовой недорогой модели заводского изготовления имеет смысл внимательно проанализировать, имеются ли у хозяина баньки навыки (хотя бы минимальные) сварщика и есть ли возможность воспользоваться сварочным аппаратом.

Сварочник можно взять напрокат или у друзей. Услуги сварщика с оборудованием достаточно дороги, но если материал приобретен недорого, то можно воспользоваться услугами приглашенного сварщика.

Стоимость работ

Стоимость работ сварщика принимают равной стоимости материала. Если сталь куплена как отходы – то работа будет стоить в два раза дороже стальных заготовок.

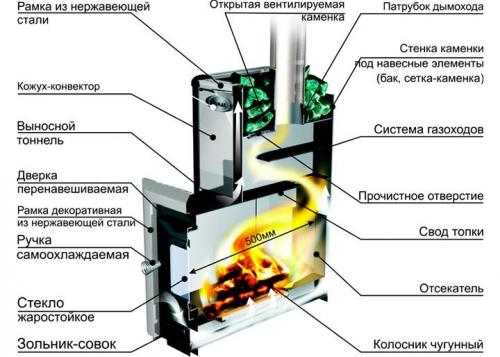

Конструктив банной печи

Печки для бани любого устройства имеют корпус, в котором размещена топочная камера. Ниже топки расположено поддувало, между ними – колосниковая решетка. Каменка бывает устроена в корпусе или приварена по бокам корпуса.

Чаще всего на печи устанавливают бак для подогрева воды – желательно из нержавейки. Сверху к печи присоединяется дымовая труба.

Печи бывают вертикальными и горизонтальными – и у них имеются свои плюсы и минусы.

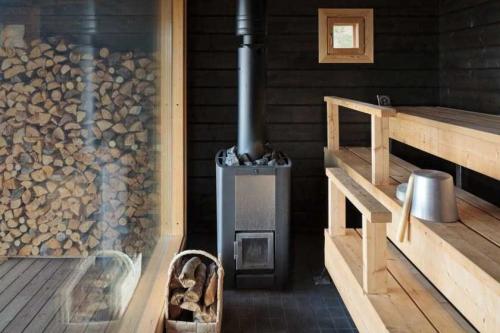

Вертикальная модель

Вертикальная печка в баню, изготовленная своими руками, больше всего похожа на буржуйку. Корпус вытянут в высоту, баки каменка расположены сверху. Каменка – закрытая. Нагрев каменки происходит при движении горячего дыма через камни. Бачок находится над каменкой. Труба в таких моделях насадная – она насаживается на корпус печи сверху.

Можно корпусу придется приваривать дополнительный короб с дверцей, а в корпусе прорезать отверстие для топки – и вынести топку в предбанник. Можно и в такой модели каменку приварить сбоку.

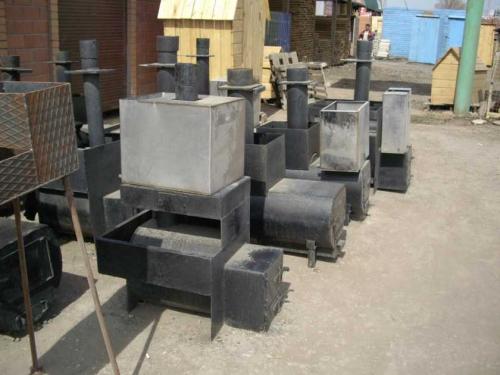

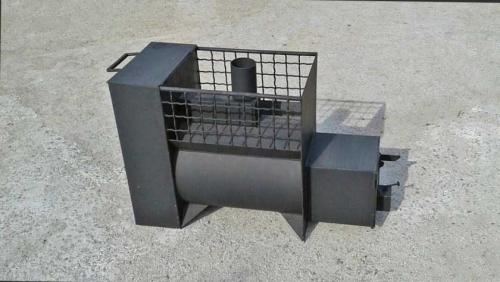

Горизонтальная модель

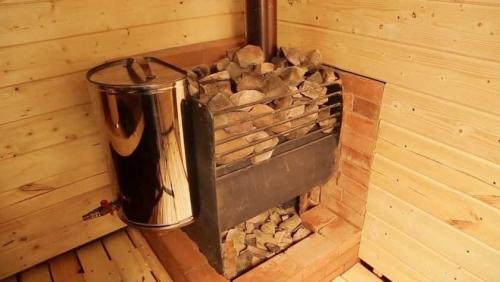

К орпус располагают горизонтально. В таких моделях открытая каменка приваривается по бокам к корпусу. Выпуск для продуктов горения располагается сбоку.

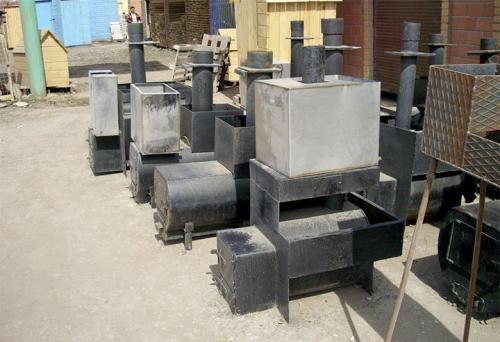

Металлическая печь для русской бани. Схема и размеры простой металлической печи для бани

Самая обычная компактная печь имеет элементарную конструкцию и быстро сваривается из листовой стали. Корпус прямоугольный, размеры 55 см х 30 см , высота около метра. Внутри корпуса располагается зольник высотой 15 см , топочная камера высотой 30 см . Над топкой устанавливается открытая сетка для камней. Труба дымохода напрямую от топки поднимается к крыше, проходит сквозь каменку, отдавая ей значительную часть жара.

Справка. Чтобы изготовить еще более простую модель, понадобится старый пропановый баллон , который используется в качестве корпуса печи. В торце вырезаются отверстия для дверей топки, зольника. В боковой стенке делается круглый проем для подсоединения дымохода. Сам баллон горизонтально устанавливается на ножки.

Вертикальная железная печка

Наиболее компактный вариант представляет собой высокий вертикальный корпус, в котором все детали располагаются друг над другом.

Размеры такого устройства могут варьироваться в соответствии с площадью парной. В среднем для небольшого помещения оптимальными будут размеры 0,5 м х 0,5м х 1,3 м .

Вертикальный котел может содержать два или три отсека . Это зависит от того, будет ли установлен бак для воды. В нижней камере располагается топка и зольник (от размера топки зависит мощность печи и срок прогорания одной закладки дров).

Над топкой устанавливается внутренняя каменка, высотой около 45 см , в корпусе прорезается дверца для закладки камней.

Сразу над каменкой ставится бак с водой, размер которого зависит от нужд пользователей (соответственно выбирается высота всей печи).

Над баком устанавливается дымоход, который соединяется с отводом от топочной камеры напрямую. Между стенами корпуса и внутренними камерами оставляется воздушный зазор не менее 3—5 см для защиты внешних стен от перегрева.

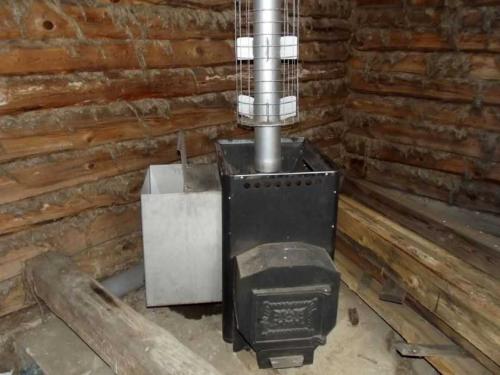

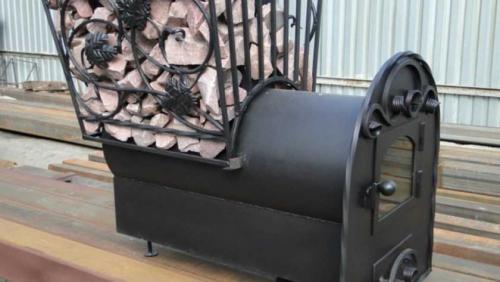

Горизонтальная банная печка с выносной топкой

Такое устройство занимает больше места, но предоставляет возможность расположить основную часть печи в соседнем помещении или на улице . Этот вариант позволяет с большим удобством выполнять операции по закладке дров, чистке печи. Если печь выводится в предбанник, она обогревает также второе помещение, что является дополнительным плюсом. В самой парной находится лишь камера топки, расположенная над ней каменка.

При монтаже такого устройства особое внимание требуется уделить пожарной безопасности . Перегородку, через которую будет проходить топка, тщательно изолируют.

Лучше всего обложить топку кирпичом , это исключит потерю тепла из парной. В предбаннике стены и пол в месте расположения печи закрываются огнестойким материалом.

Размеры такой печи в среднем 0,5 м в ширину,1 м в длину , высота зависит от величины каменки, располагаемой над топкой.

Размеры печи для бани. Как сделать металлическую печь для бани

Металлических печей для бани в продаже много, но хорошие стоят немалых денег. Если есть достаточный опыт сварки металла, можно изготовить печь самому, по своим размерам. О том, как сделать печь для бани из металла (листового), чертежи и фото — дальше.

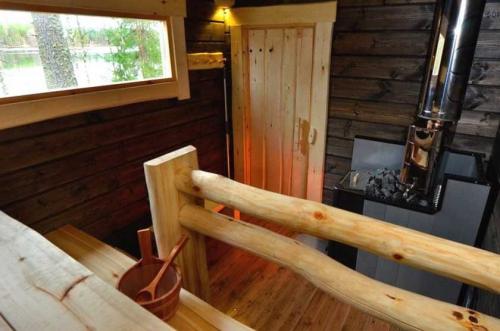

Печь из металла для бани и сауны — в чем разница

Между режимами парения в бане и сауне есть существенная разница. В сауне температура воздуха очень высокая — от 85C и намного выше. При такой температуре влажность высокой быть просто не может — сразу получите ожог, а веник осыпется за пять минут. И она действительно небольшая, порядка 5-15%. В русской же парной температура держится в пределах 55-65°C, изредка поднимаясь до 70°C. При таких температурах влажность «нагоняют» большую — 50-60%.

Один из вариантов сварной печи для сауны

Для обеспечения таких разных задач требуются разные подходы для построения печи. В сауну требуется наибольшая площадь соприкосновения корпуса печи с окружающим воздухом и ускорение прохождения воздушных потоков вдоль стенок. Все подчинено задаче как можно скорее нагреть воздух в парилке. Каменка есть, но она небольшая, открытая, находится, как правило, над топкой. Камни в ней прогреваются максимум до 200-250°C, так как много тепла отдают окружающему воздуху. С такой каменки получить можно немного пара. Но в сауне много и не надо — один/два ковшика дадут 15% влажности. Больше просто не вытерпеть.

В русской парной задача другая — не перегреть помещение и добиться большого количества пара. Причем пар должен быть определенной кондиции — он должен состоять из очень мелких капелек. Его еще называют «сухим» и имеет он высокую температуру — порядка 130-150°C. При таком условии после парения в теле ощущается легкость и прилив сил. Такой пар получают только с раскаленных камней, температура которых не менее 500°C. Чтобы достичь ее камни «упаковывают» внутрь топки — в ней размещают ящик — закрытую каменку.

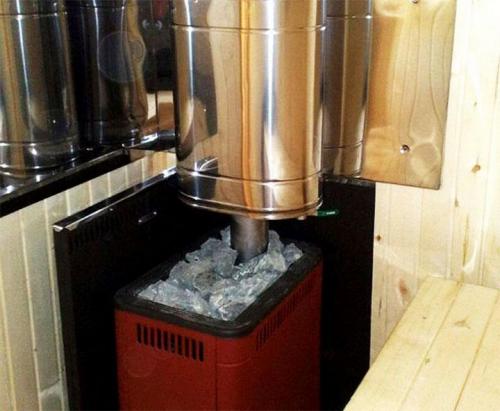

Тут каменка расположена внутри а сверху приделан бак

Как видите, есть солидные конструктивные отличия. Их надо иметь в виду.

Самодельные печи для русской бани

Что еще надо иметь ввиду при конструировании печи для режима русской парной? То, что имея нагретые металлические стенки удержать температуру в пределах требуемых 60-65°C нереально. Обязательно перетопите. При этом от стенок печи идет жесткое ИК излучение и рядом находится тяжело. Проблема решается двумя способами:

• Футеровкой топки. Внутри топка обкладывается жаростойким кирпичом (шамотным на шамотный раствор). Положить его можно на ребро, тогда толщина футеровки 6 см, а можно найти узкий шамот с ребром 3 см. В любом случае металлические стенки греются незначительно, основная энергия направлена на обогрев каменки. В этом случае надо сразу проектировать топку увеличенных размеров, учитывая, что значительный объем ее занят футеровкой. Минус этого варианта — очень высокая температура дыма, а следовательно — высокая пожарная опасность. Выход — отобрать у дыма большую часть энергии. Самый простой вариант — каменка или бак для воды на трубе. Вариант сложнее — отопительный щиток, в который подается дым непосредственно из печи, а остыв в лабиринте щитка, на выходе он имеет не более 80-120°C.

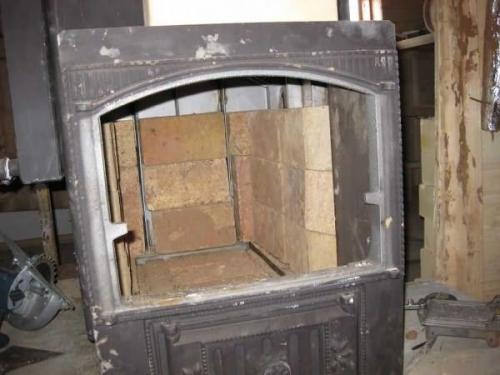

  Футеровка — обложить топку изнутри жаропрочным кирпичом

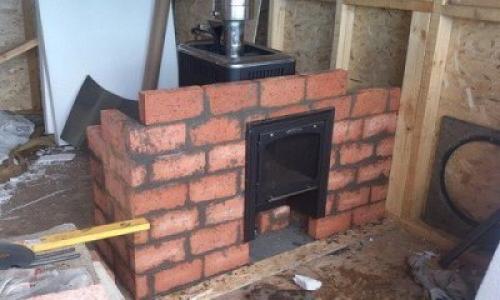

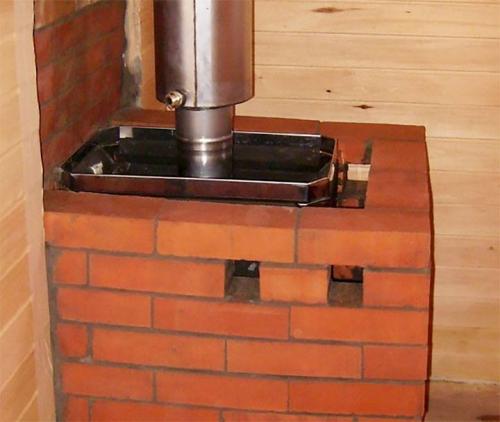

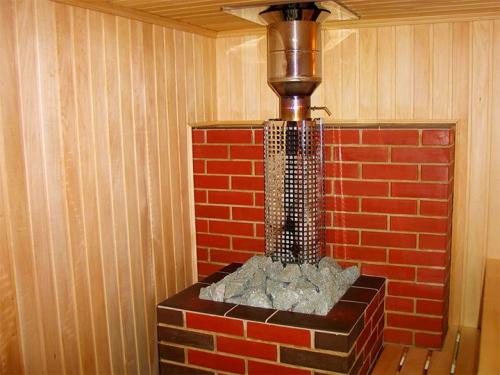

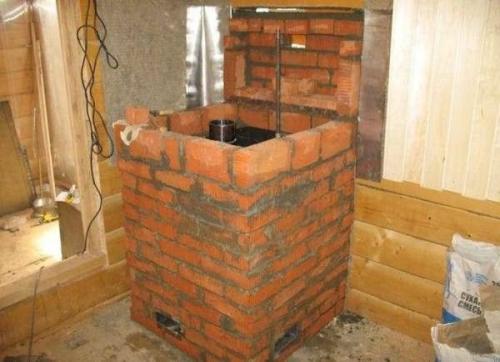

• Кирпичный экран или саркофаг вокруг металлической печи. Экран складывают из обычного керамического кирпича, в стенке делают окошки или устанавливают дверки чтобы была возможность регулировать степень нагрева воздуха в помещении. Как видим, для поддержания температуры в заданном режиме этот вариант более удобен. Но с практической точки зрения он хуже. Дело в том, что за экраном стенки топки перегреваются (конвекции почти нет и они не остывают). В результате, через некоторое время металл перегорает. Выход — ставить жаропрочную сталь или конструкционную, но большой толщины. В данном случае, чем больше будет толщина металла, тем дольше будет служить печь. По статистике самая проблемная зона — верхняя и задняя поверхность топки. Вот тут постарайтесь поставить самый толстый металл, который найдете.



Печь для бани своими руками: чертежи. Печь для бани —, как сделать своими руками (фото, размеры и чертежи со схемами). На дровах, с выносной топкой, инструкция, отзывы и рекомендации

Создать желаемую атмосферу в бане поможет печка. Она по праву считается ее основным атрибутом, так как комфортные условия зависят от правильного температурного режима в парной и помывочной.

Несмотря на то, что в продаже есть множество моделей для многих мастеровых людей важно, чтобы сделать печь для бани своими руками. Для этого необходимо обладать достаточными навыками в строительных и сварочных работах. Тогда такое сложное занятие окажется вполне по силам.

Виды печей для бани

Есть некоторые разновидности печек, которые следует узнать, чтобы определится с конкретным выбором для себя.

Материал для изготовления

Можно для себя рассмотреть следующие варианты:

• Кирпичная кладка. Она с давних пор применяется для этих целей и по праву считается традиционной. Для многих это приоритетный материал, несмотря на сложность исполнения. Считается, что выложить собственноручно печку, намного лучше, чем обзавестись готовой. Такое предпочтение связано с особой теплотой и атмосферой, сохраняющейся намного дольше. Но не стоит забывать о том, что при этом предварительно закладывается фундамент, который находится отдельно от фундаментной части бани. Также могут не совпасть размеры сооружения и печи. В этом случае стоит обратиться к проектам с малогабаритной кладкой. Необходимо обладать определенным опытом, чтобы не причинить вреда здоровью или жизни людей. Поэтому при наличии сомнений, лучше обратится к мастерам с опытом;
• Довольно популярны печки из металла благодаря своей компактности и легкости установки. Кроме того ее изготовление будет гораздо проще, особенно если есть опыт электросварочных работ. Можно воспользоваться такими материалами, которые, казалось бы, предназначены для утилизации. Например, можно изготовить печь для бани из трубы, старых автомобильных дисков, непригодных к употреблению газовых баллонов, старых бочек и т.д. Для бани обычно используют печки из стали. Применение чугунной печи для бани считается не всегда целесообразным. Его положительными качествами считается способность более длительное время удерживать температуру и хорошая теплоемкость. Однако, он неустойчив к резкой смене температур и довольно хрупок. Поэтому плескать на раскаленный металл холодной водой весьма рискованно, потому что чугун может треснуть. Стальная печка довольно быстро остывает после топки. Это ее главный недостаток. В основном это происходит от того, что толщина листа недостаточная;
• Комбинирование кирпича и металла считается наиболее целесообразным. Массивный фундамент в этом случае не нужен, также как и герметизация швов при кладке. Металлический корпус обкладывается кирпичом. Возводить стенки достаточно просто. Такая облицовка способна защищать от раскаленной поверхности из металла и служит хорошим декорированием банного интерьера, скрывая не слишком эстетичный вид стального корпуса.
