Для начала необходимо подготовить диски – очистить от скопившегося мусора и грязи, зашкурить поверхность от очагов коррозии и старой краски. Сборка печки в баню проводится поэтапно в следующем порядке:

1. Изготовление бака для горячей воды. Конструкция бака должна быть полностью герметичной. Для этого два обода привариваются между собой. К готовой емкости приваривается металлический лист, он выступает в качестве днища. В центре дна проделывается отверстие по диаметру трубы, которая вваривается со смещением крепежа в левую или правую сторону. Сбоку монтируется кран для подачи воды. В верхней части конструкции крепится крышка из металла.
2. После завершения сварочных работ конструкция проверяется на герметичность. Для этого бак наполняется водой и проверяется на отсутствие течей. После спуска воды из емкости все проблемные места дополнительно фиксируются сваркой. После проверки герметичности бак можно монтировать в парилке.
3. Обустройство каменки и топки. Оставшиеся диски привариваются между собой для получения полой конструкции. Внутрь цилиндра приваривается решетка для выкладки камней. Верхняя часть конструкции останется открытой, а нижняя будет использоваться в качестве топки. С лицевой части вырезается отверстие по размеру дверки для топки. Дверные подвесы привариваются к стенкам дисков, после чего на них навешивается дверка.
4. Заливка фундамента. Печь для бани из колесных дисков требует изготовления надежного и долговечного основания. Нижнюю часть фундамента можно залить цементно-песчаной смесью, а верх облицевать огнеупорным кирпичом. Для укрепления основания на цементную стяжку необходимо установить армирующий каркас из металлических прутьев.
5. Изготовление нижней части конструкции из кирпича. После полного застывания фундамента можно начинать кирпичную кладку. Для этого используется красный кирпич и глиняный раствор. Сначала выполняется кладка поддувала квадратной формы с предусмотренным отверстием для колосника. Защитные дверцы фиксируются к готовой топке.

Печка из дисков. Пошаговый процесс изготовления

Предлагаю несколько этапов, которые я последовательно выполнял для изготовления самодельной уличной печи для казана из дисков на 13 своими руками. Следите за каждым шагом внимательно, так как есть риск упустить важные мелочи.

Подготовка металлического каркаса

Для того, чтобы соорудить основание для печки, мне пригодились электроды и сварочный аппарат. Но, на этом этапе важно убедиться, что стрежни электродов не отсыревшие, иначе сварить конструкцию будет проблематично. Алгоритм был таковым:

1. Я взял два диска на 13, из одного вырезал сердцевину болгаркой.
2. Хорошо зачистил оба предмета от заусениц, удалил пыль и лишний мусор.
3. Затем на бетонную площадку поставил первый диск вниз серединой, а сверху второй (сквозной).
4. Сварил эти две детали между собой. Советую при варке следить, чтобы шов был равномерным без отверстий. Также такие у меня присутствовали в боковой части дисков, их тоже заварил.
5. Далее выбрал прямоугольную часть на подготовленном каркасе так, чтобы захватывался и нижний и верхний диск. Сделал отметку белым скотчем. Приблизительные размеры 20х15 см.
6. Следующим шагом взял болгарку и вырезал эту часть, затем взял металлические пластинки (их толщина примерно 3-4 мм), нарезал в соответствии с размерами сторон дверки.
7. Максимально подогнал пластинки по размеру и сварил сварочным аппаратом рамочку. Следом приварил ее к отверстию, которое предназначено для дверцы.

Далее с внутренней стороны просто срезал лишние части рамки и тщательно зачистил все угловые детали, а также сварочные швы, чтобы они были гладкими и не цеплялись.

Источник youtube.com

Изготовление дверцы

Для производства дверцы мне понадобились два маленьких навеса (их можете изготовить самостоятельно из металлических пластин), опять же, сварочный аппарат и две пластинки длиной, равной длине рамки. Весь процесс состоял у меня из следующих шагов:

• Я взял две пластинки и убедился, что они подходят по размеру. Если у вас имеются некоторые погрешности, убирайте их сразу с помощью болгарки.
• Следом сварил между собой эти детали, ликвидировал отверстия, чтобы в дальнейшем они не создавали дополнительную ненужную тягу в топку.
• Далее приварил две петельки и зачистил саму дверцу с помощью шлифовочного круга. Можно использовать грубую наждачную бумагу или наждачный станок.
• Взял пластинку из металла немного меньшую по толщине, края немного округлил, чтобы не царапались и хорошо зачистил поверхности со всех сторон.
• На самой дверце отмерил центр, а следом прикрутил пластинку с помощью толстого огнеустойчивого болтика.
• После я вырезал еще небольшой фрагмент из пластинки размером 5х7 см и приварил его с торцевой левой стороны рамки, на которую закрепилась дверца. Этот элемент будет удерживать засов.
• Болгаркой разрезал вторую короткую пластинку так, чтобы засов фиксировался в ней. Следом приварили длинный толстый болт, который сыграет роль рукояти и надел на него деревянный цилиндр на всю длину так, чтобы он не соприкасался с самой створкой. Иначе будет обгорать.

Источник: https://bannye-pechi.postroivsesam.info/stati/pech-dlya-bani-iz-diskov-osobennosti-budushchey-konstrukcii

Печь в баню из камазовских дисков. Что выбрать из дисков для сборки своими руками печи для бани

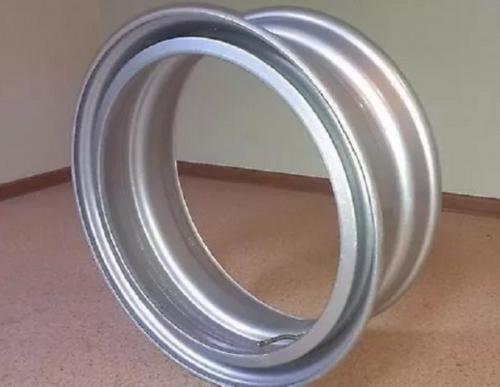

Любая постройка топки из стальных ободов начинается с подбора материала. Для изготовления потребуется, как минимум, 3-4 штуки колесных дисков без повреждений и видимых дефектов. Понятно, что лучше всего строить печь из ободов тяжелого грузовика. Колеса от Газели, Бычка, ГАЗона, мини-грузовиков китайского автопрома просто малы, топка получается маленькой, греющей слабо и неэффективно. Из подобных дисков получаются отличные буржуйки для времянок и бытовок.

В качестве исходного материала можно использовать несколько вариантов колес:

• Стандартный колесный диск 8.5-20 от тягачей на базе КРАЗа 65101. Удобная форма обода потребует минимум переделок, а толщина стенки в 11 мм сделает печь в бане вечной, даже если топить ее углем;
• Колесные диски 5425-3101012Д или 4310-3101012 для КАМАЗа, диаметр 503-508 мм, при ширине обода 310 мм и 216 мм соответственно.

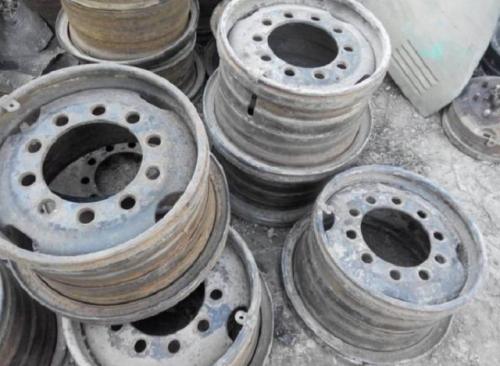

Все перечисленные варианты встречаются как в сильно изношенном, так и в удовлетворительном состоянии. Покупать новые диски для обустройства печи в бане нет смысла, слишком дорого. Например, новый кразовский диск стоит до 100 долл., «ходят» они очень долго. Есть шанс купить пару старых ободов у водителя карьерной техники, хотя расстаются они с дисками крайне неохотно.

Лучше всего планировать банную печь из дисков КАМАЗа. Во-первых, сам обод почти на 20 % легче, во-вторых, камазовские колеса намного доступнее, так что шанс приобрести почти задаром намного выше, чем искать колеса от тягача или погрузчика.

Совет! В идеале лучше всего подыскать для постройки печи в бане из дисков от КАМАЗа безфланцевую или бездисковую модель колеса 5320-3101012.

Это относительно новая модель, рассчитанная на использование бескамерных покрышек. По сути, это всего лишь обод шириной 179 мм и диаметром 508 мм. Для установки на печь не требуется каких-либо дополнительных подрезок болгаркой, а кроме того, диск почти вдвое легче классического обода – 26 кг, против 48 кг у обычной камазовской модели.

Печь для бани из дисков. Классический вариант вертикальной каменки

Печка горизонтального типа ничем не отличается от банных каменок и буржуек, изготовленных из водопроводных труб большого диаметра или пропановых баллонов. Для изготовления самой простой печи из дисков необходимо подобрать три камазовских обода.

Два оставляют без изменений, третий подвергают дополнительной обрезке и удаляют фланцевую стенку. Проще говоря, необходимо вырезать кислородным резаком или мощной болгаркой дно диска, оставить один лишь обод. Внутри обода укладывают металлическую решетку колосников и приваривают к стенкам диска.

Торцы двух оставшихся колес заваривают толстолистовым металлом, толщиной не менее 5 мм. На один из дисков наваривают навесы и оборудуют дверцей, в нижней части оставляют отверстие для чистки зольника печки. Обычно для этих целей используют выдвижной лоток из металла или секторную задвижку. Печь для бани должна в обязательном порядке оборудоваться заслонкой для поддувала.

В третий диск врезают фланец для дымохода, после чего все три элемента укладывают стопкой на металлической подставке, выравнивают и проваривают стыки между кольцами. Наиболее ценным в данной конструкции является простота и легкость установки. Печку можно установить в бане безо всякого фундамента. Достаточно уложить на пол лист стали на теплоизоляционной подложке, и можно монтировать печь.

Предлагаем ознакомиться Как приготовить раствор для кладки печки

Такая схема идеально подойдет для установки в небольшой бане на даче. По завершению сезона конструкцию весом чуть более 100 кг можно увезти или убрать на хранение.

Идея использовать колесные диски от тяжелых грузовиков появилась достаточно давно, почти полвека назад. В первых тяжелых грузовиках, обслуживающих автотранспортные предприятия в холодное время года, нужно было прогревать воду перед заливкой в радиатор. Поэтому водители и слесари придумали конструкцию печки из дисков, которая позже перекочевала в бытовки и гаражи, и далее использовалась в бане.

Вертикальную печку из колесных дисков можно было использовать везде. Мало того, с помощью передвижной печи можно было превратить в баню даже палатку или легкий деревянный сарай, даже без дымохода. В правильно сваренной печке из дисков разводили огонь на промасленной ветоши, далее в ход шел уголь и дрова.

Конструкция печи, ее устройство и принцип работы понятны из приведенного ниже фото.

Корпус печки собирается из четырех дисков от ЗИЛ 131, УРАЛА или КАМАЗа. Комплект уложенных стопкой стальных ободов достигает в высоту почти 90 см, а учитывая вес воды в верхнем баке и камней, становится понятно, что конструкция получается довольно неустойчивой.

Чтобы обезопасить баню от пожара, для печки необходимо сделать классический бетонный фундамент с термоизоляцией, а для нижнего кольца, выполняющего роль зольника, использовать диск модели 43118-3101012 с максимальным диаметром обода в 560 мм. Широкая часть заваривается листовым металлом, оголовок зольника подрезают, чтобы было удобнее соединить с топочной камерой.
