Подборка интересных самоделок из газовых баллонов. Подготовка материалов и инструментов
Перед тем, как воспользоваться аппаратом для сварки, вам потребуется выбрать нужный газовый баллон и подготовить его для дальнейших мероприятий. Также следует позаботиться о создании эскизов будущей конструкции и запастись необходимыми для работы инструментами и материалами.
Для создания мангала можно использовать любые баллоны, которые обладают формой цилиндра. Чаще всего используется емкость в 50 литров из-под пропана.
Если вы хотите получить более мобильный мангал, размеры которого позволяют поместить его в багажник авто, воспользуйтесь традиционным баллоном на 27 литров. Вместе с этим следует учитывать, что ширина рабочей области может быть недостаточной за счет сферической формы.
Также для оборудования мангала может использоваться дизельная пушка, которая обладает внешним сходством с газовыми баллонами.
Газовые баллоны создают из высоколегированной и низкоуглеродистой стали марки 30ХМА, 45, 34CrMo4, 30ХГСА. За счет высокого содержания лигатуры, а также ее понижения, металл становится более прочным и стойким к процессу коррозии.
Оптимальным вариантом для создания барбекю считается использование автомобильного газового баллона объемом в 50-80 литров. Он обладает увеличенным диаметром, за счет чего повышается комфорт при розжиге. Также такое изделие обладает достаточной вместительностью. За счет большого размера его ширина позволяет использовать всю длину стандартных шампуров, благодаря чему вы сможете приготовить порцию продуктов для всей компании. К числу нюансов следует отнести тот факт, что ненужные автомобильные баллоны – это редкость, в отличие от пропановых, а покупка нового считается нецелесообразной.
Буржуйка из газового баллона горизонтальная. Какой баллон взять для печки?
Понятно, что для корпуса пойдет газовый баллон. Но они есть разных размеров. Самые маленькие на 5 литров использовать для изготовления печей не стоит: слишком малы объемы и ничего она нагреть не сможет. Есть еще баллоны на 12 и 27 литров. Из них получится маломощный агрегат для совсем небольшого помещения: больше 3 и 7 Киловатт тепла с них не получить. В принципе, это может быть походный вариант, но вес получится солидный.

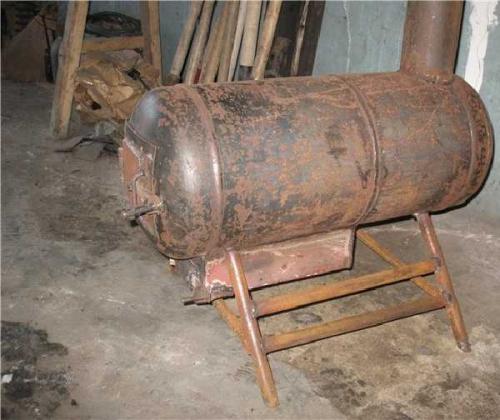

Самодельная печка из газового баллона, поставленного горизонтально
Лучший вариант для стационарной буржуйки в гараж или на дачу — газовый баллон на 50 литров. Высота 850 мм, диаметр — 300 мм. Объем и толщина стенок достаточно велики, чтобы гореть могло любое топливо. В то же время он не очень тяжелый, работать с ним можно одному. Буржуйка из пропанового 50 л баллона — самый оптимальный вариант.
Промышленные 40-литровые резервуары для газа имеют примерно такой же объем, диаметр меньше — 250 мм, высота больше, а стенки толще. Печку из баллона от фреона, при той же мощности, которую с нее можно будет получить, сделать будет сложнее: масса велика, да и длинный он. Укоротив высоту примерно до 700 мм можно сделать небольшую толстостенную буржуйку, которая будет немного дольше греться, но и «держать» тепло будет чуть лучше.
Важно! Работая с баллонами из под газа, соблюдайте технику безопасности!
Мангал коптильня барбекю из газовых баллонов. Техника изготовления мангала-коптильни из газового баллона
Летний отдых за городом ассоциируется с приготовлением блюд на костре, поэтому у многих дачников есть добротная конструкция для приготовления вкусного шашлыка и овощей на свежем воздухе. Ее можно купить в магазине в готовом виде, заказать у мастеров или сделать своими руками. В последнем случае необязательно использовать дорогие металлические листы, подойдут и подручные средства. В качестве экономичного варианта предлагаем пошаговую инструкцию по изготовлению мангала-коптильни из газовых баллонов. Если же вам нужна конструкция с барбекю, то необходимый порядок действий изложен в статье: « Мангал из газового баллона ». Теперь рассмотрим детальнее все нюансы. Хорошо пригоден для мангала баллон, внешне не подверженный коррозии, без остатков газа, фреона внутри. Оптимальный объем – 50 л, длина – 0,85 м, диаметр – 0,3 м. Одно из главных его преимуществ – прочность металла. Средняя толщина стенок его корпуса – 3 мм и выше. Для сравнения: толщина металла покупных – 1–2 мм. Установка из такого материала не прогорит. Его просто сделать стационарным или переносным. Минимальный срок его службы от 15 лет. В такой конструкции не надо принудительно тушить огонь, а просто перекрыть доступ воздуха, и пламя постепенно угаснет. Фото: пропановый баллонКакие баллоны подойдут для обработки
Мангал-коптильня состоит из двух частей:
- дымогенератора;
- мангала.
Чтобы получить полноценную конструкцию, лучше запастись двумя газовыми баллонами – для коптильни понадобится отдельная колба.
Благодаря цилиндрической форме баллона, корпус мангала практически готов, что существенно снижает время и трудоемкость работ.
Более сложна конструкция комплекса типа «паровоз». Для его сборки нужны несколько бочек, магистральные трубы и газовые баллоны. Состоит он из четырех частей: барбекю, гриля, коптильни, мангала.
Порядок изготовления мангала-коптильни из баллона
Каждая из его частей должна иметь разные условия для приготовления блюд. Рекомендуемые размеры конструкции:
- высота с учетом расстояния 18–20 см от мяса до жара;
- длина выбирается произвольно, но между шампурами должны быть промежутки в 10 см;
- стандартная ширина – 25–40 см.
Что касается дымогенератора, то от типа соединения с жаровней зависит тип копчения.
Приступим к приготовлению пищи
Выделяют:
- Холодное . Дым охлаждается внутри трубы и постепенно в течение 1–2 суток поступает в камеру с продуктами. Срок хранения блюда после обработки составляет от 2 месяцев до полугода.
- Полухолодное . Для этого вида копчения лучше взять трубу длиной 2 м и расположить ее между дымогенератором и камерой. Копчение длится до 2 суток.
- Горячее . Обе части конструкции находятся рядом, так что весь процесс сокращается до 6–8 часов, но и срок хранения продуктов не превышает 2 месяцев.
Стоит заранее продумать, какое блюдо должно получаться на выходе.
Подготовка инструментов
Когда вопрос с коптильной установкой решен, приступаем к подбору необходимых инструментов, а это:
- сварочный аппарат с защитной маской «хамелеон»;
- болгарка;
- газовый, разводной ключ;
- труба (для дымохода);
- электродрель и набор сверл по металлу;
- гаечные ключи;
- петли;
Фото: необходимые иснтрументы по работе с металлом
И конечно, основной рабочий материал – баллон из-под газа объемом 50 л.
Работа со сваркой и болгаркой требуют опыта и умений. Если их нет, лучше пригласить специалиста. Любые эксперименты в этой ситуации травмоопасны.
Составление чертежа
Мангал-коптильня из газовых баллонов требует грамотного проекта. Можно подготовить примерную схему на бумаге, но лучше сделать ее в одном из графических редакторов, изобразив готовый вариант в формате 3D.
Необходимо рассчитать примерный расход материала в виде дополнительных крепежных элементов, труб и вычислить общую стоимость конструкции.

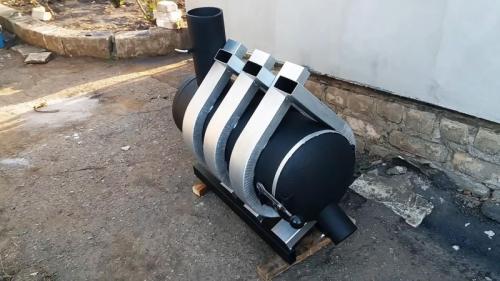

Печка из газовых баллонов. Как сделать конвективную печь из газового баллона для обогрева помещения
Печь из газового баллона на твердом топливе с быстрым разогревом, высокой теплоотдачей и экономичностью для обогрева помещения в холодное время года, может сделать любой желающий с навыками слесаря.
Материалы:
- газовый баллон 50 литров;
- петли приварные;
- остатки стального листа, полосы и уголка;
- ключ рожковый 13 на 17;
- гайка, шайба и болт на 17;
- стержень с резьбой;
- патрубки с заслонками диметром 80 и 125 мм;
- асбестовый шнур и др.
Выкручиваем вентиль и проливаем баллон водой в целях безопасности. Убедившись в полном отсутствии газа в баллоне, приступаем к отрезке дна.

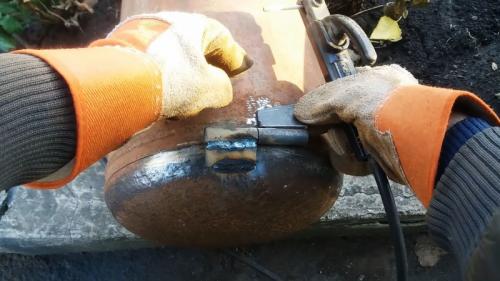

Чтобы потом не было проблем с центровкой отделенного дна и корпуса, привариваем петли. Завершив отрезку дна, и убедившись в точности приварки петель, укрепляем их соединение с помощью пластин.

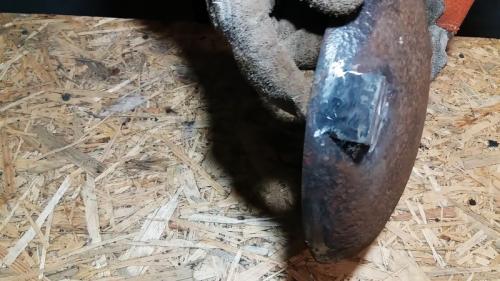

К дну в точке, диаметрально противоположной по отношению к петле, привариваем кусок уголка 25×25×45 мм. В дальнейшем к нему привариваем болт на 17 в продольном направлении.

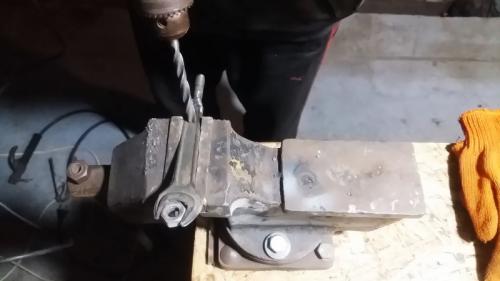

От рожкового ключа 13 на 17 отрезаем зев на 13 и на его место привариваем стержень с резьбой. В зев на 17 помещаем и завариваем гайку. В рукоятке ближе к стержню сверлим отверстие, а снаружи губки зева на 17 выполняем прорезь.

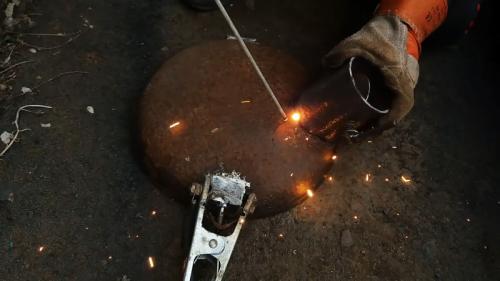

На конце диаметра перпендикулярного диаметру, соединяющему петлю с уголком и болтом, вырезаем отверстие и привариваем к нему патрубок диаметром 80 мм и длиной 100 мм с регулируемой заслонкой. Изнутри поперек отверстия привариваем уголок.
Крепим дно посредством приварной петли к корпусу и привариваем стальную полосу к торцу дна по окружности для прикрытия кольцевого зазора между корпусом и дном.

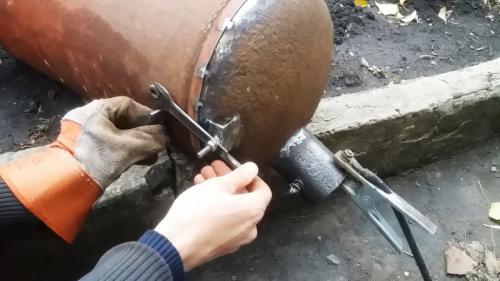

На болт надеваем ключ, шайбу и затягиваем гайку. Располагаем ключ вдоль образующей корпуса и под прорезью в губке ключа вертикально привариваем стальную пластину, входящую в эту прорезь.
С крышки баллона срезаем фланец с резьбовым отверстием для вкручивания вентиля, а в отверстие вставляем стальной «пятак» и завариваем его там.

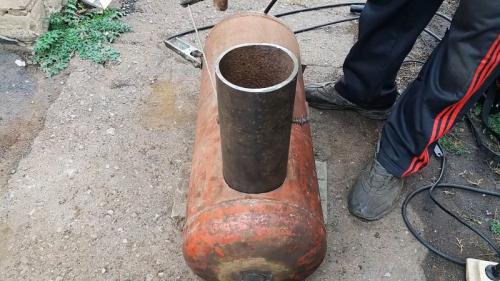

Уложив корпус баллона на пол так, чтобы патрубок на дне был направлен вниз, вырезаем в корпусе отверстие впритык к крышке баллона. В отверстие вставляем трубу с регулируемой заслонкой диаметром 125 мм и привариваем ее к корпусу. В донной части изнутри несколько в глубине привариваем сверху неширокий сегмент из листового металла.

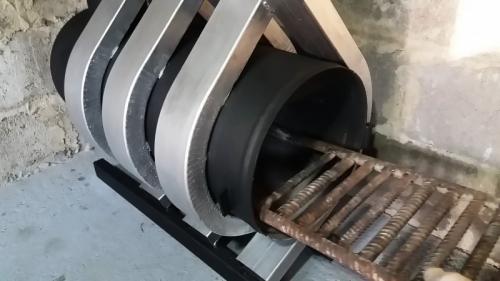

В шести заготовках из прямоугольных профильных труб 4×8×80 см в средней части выполняем болгаркой 36 поперечных прорезей с захватом трех сторон. Затем изгибаем их не прорезанной стороной наружу.

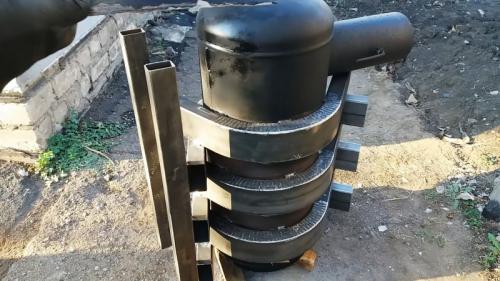

Привариваем изогнутой частью прямоугольные трубы к корпусу баллона по вертикали, чередуя направление концов на противоположное.
К концам прямоугольных труб, лежащих противоположно трубе диаметром 125 мм, привариваем отрезки прямоугольных труб 5×3×65 см, направленных параллельно образующим корпуса баллона.
Окрашиваем конструкцию, причем конвективные трубы термостойкой краской, выдерживающей температуру до 600 градусов Цельсия.
Размещаем внутри баллона на заранее приваренные опоры колосниковую решетку, устанавливаем дымовую трубу и уплотняем стык асбестовым шнуром.
Закладываем растопку, разводим огонь и затем подкладываем поленца. Вместе с разогревом топки печи начинается снизу подсос холодного воздуха в конвективные трубы и его выход из них с уже высокой температурой.
Печка из газового баллона: шаг за шагом
Вы хотите создать конвективную печь из газового баллона для обогрева помещения? Это можно сделать с минимальными затратами и навыками слесаря. Вам потребуется лишь несколько материалов и инструментов.
Материалы:
- Газовый баллон
- Вода
- Уголок 25×25×45 мм
- Болт 17
- Рожковый ключ 13 на 17
- Стержень с резьбой
- Гайка
- Рукоятка
- Пластинка
- Патрубок диаметром 80 мм и длиной 100 мм с регулируемой заслонкой
- Уголок для приварки
- Стальная полоса для прикрытия кольцевого зазора
- Шайба
- Ключ
- Стальная пластина для приварки
Шаги по созданию печи:
- Выкручиваем вентиль и проливаем баллон водой для безопасности.
- Убедившись в полном отсутствии газа в баллоне, приступаем к отрезке дна.
- Привариваем петли для центровки отделенного дна и корпуса.
- Привариваем кусок уголка 25×25×45 мм к дну.
- Привариваем болт на 17 в продольном направлении.
- От рожкового ключа 13 на 17 отрезаем зев на 13 и на его место привариваем стержень с резьбой.
- В зев на 17 помещаем и завариваем гайку.
- В рукоятке ближе к стержню сверлим отверстие, а снаружи губки зева на 17 выполняем прорезь.
- На конце диаметра перпендикулярного диаметру, соединяющему петлю с уголком и болтом, вырезаем отверстие и привариваем к нему патрубок диаметром 80 мм и длиной 100 мм с регулируемой заслонкой.
- Изнутри поперек отверстия привариваем уголок.
- Крепим дно посредством приварной петли к корпусу и привариваем стальную полосу к торцу дна по окружности для прикрытия кольцевого зазора между корпусом и дном.
- На болт надеваем ключ, шайбу и затягиваем гайку.
- Располагаем ключ вдоль образующей корпуса и под прорезью в губке ключа вертикально привариваем стальную пластину, входящую в эту прорезь.
Таким образом, вы создали конвективную печь из газового баллона для обогрева помещения. Печь обеспечивает быстрый разогрев, высокую теплоотдачу и экономичность.
