Строение топки одинаково для всех разновидностей печей: она разделена колосниковой решеткой на зольник и расположенную над ним камеру сгорания. Оба отсека оснащаются дверцей, но зольник удобнее делать в виде выдвижного ящика.
Если печь делается без выносного туннеля, то топочные отверстия в стенке трубы следует вырезать особенно аккуратно, чтобы использовать вырезанные куски металла в качестве дверок.
Самодельные печи для бани из трубы могут быть с изолированной или проточной каменкой.
- Дно проточной каменки делают решетчатым, как колосники в топке, чтобы камни грелись непосредственно от пламени и дымовых газов, проходящих через них.
- У изолированной каменки дно сплошное, в него вваривается дымовая труба, которая затем проходит и через бойлер.
Оба варианта имеют свои особенности. В проточной каменке камни сильнее нагреваются и дают хороший пар, но они быстрее разрушаются, а париться можно только после полного сгорания дров в топке. С изолированной камерой пар можно поддавать и при горящем топливе, сами камни дольше служат, но нагреваются хуже.
Над каменкой отгораживают ещё одной горизонтальной проставкой отсек для воды, оснащают его краном. Так как в трубе «черняшке» вода быстро становится рыжей от ржавчины, его часто заменяют баком из нержавейки.
Печь для бани из трубы чертеж. Выбор конструкции самодельной печки
Металлические самодельные печи для бани сваривают не только из труб или баллонов, но и листовой стали — что у кого есть в наличии. Из листов обычно варят корпус прямоугольной формы, уступающий цилиндрическому по таким критериям:
- Сложность изготовления. Железная труба – это практически готовый топливник, а листовой металл еще нужно раскроить, порезать на заготовки и собрать в одно целое посредством сварки.
- По той же причине цена круглого изделия будет меньше, разве что вы все работы выполните самостоятельно.
- Цилиндрическая форма банной печи из трубы лучше в плане теплообмена с окружающим воздухом.
- Круглое сечение всегда предпочтительнее прямоугольного с точки зрения движения дымовых газов.
- Плоская стенка топливной камеры прослужит меньше и прогорит быстрее, чем труба такой же толщины, изготовленная из той же марки стали.
Для корпуса банного отопителя подойдет любой цилиндрический резервуар – пропановый баллон, ж/д ресивер и так далее
Задачу по изготовлению печи из трубы или газового баллона принято решать 2 способами: сделать корпус горизонтальным либо вертикальным. Оба варианта имеют право на жизнь и обладают собственными плюсами и минусами. Вертикальная печка для бани компактнее горизонтальной и уместна в парной маленьких размеров, где каждый квадратный метр на счету. Но она уступает по длительности горения и эффективности теплообмена, что немаловажно.
Больше информации о конструкциях самодельных буржуек длительного горения вы найдете в соответствующей статье .
Во время горения наибольшая часть теплоты поднимается кверху, боковые стенки прогреваются не настолько сильно. А вверху площадь поверхности обмена небольшая, зато есть выход наружу через дымоход, куда тепло с радостью и устремляется. Не так идут процессы в горизонтальной конструкции печи, там патрубок дымохода находится далеко и по пути к нему раскаленные газы отдадут часть тепла полукруглому своду корпуса.

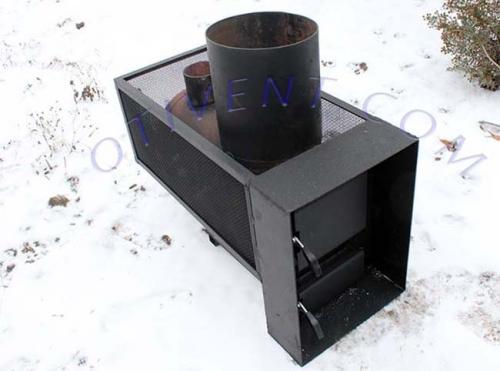

Готовая печка с сеткой для камней и выносной топкой
КПД горизонтальной металлической печи, сваренной из трубы своими руками, будет всегда немного выше, чем вертикальной.
Похожая ситуация и с прогоранием дров. Внутри вертикального топливника пламя охватывает весь массив топлива, если не прикрывать подачу воздуха дверцей зольника. Но так баню не протопишь, ведь задача источника тепла – выдать много тепла за короткий промежуток времени. В топке, вытянутой в длину, пламя движется от лицевой части к задней, сжигая дрова постепенно и более эффективно. Один нюанс: подобный отопитель занимает больше места и подойдет не для всякой парилки.
Печь для бани из трубы 530 горизонтальная чертеж. В чем преимущества горизонтальных банных печей из трубы:
- за счет особенностей состава стали имеет устойчивость к высоким температурам;
- баня прогревается достаточно быстро до максимальной отметки 90 градусов (естественно, это зависит и от температуры на улице, зимой прогрев дольше);
- по сравнению с заводскими печами, приобретение материалов не потребует высоких затрат;
- при соблюдении всех нюансов работы и качественного результата печь прослужит очень долго (более 15 лет);
- конструкция из металла имеет небольшой вес и не потребует возведение фундамента, в отличие от альтернативного варианта – печи, сделанной из кирпича.
Наряду с вышеперечисленным, у металлических изделий имеются и недостатки:
- печь нуждается в постоянном подтапливании – быстро остывает;
- если баня имеет большую площадь, то она нагревается неравномерно. Правда, эту проблему можно легко решить, установив несколько печей.
Далее – пошаговая инструкция изготовления горизонтальной печи своими руками . Фото помогут лучше разобраться в технологии работы.
Самое главное, перед началом всех работ необходимо убедиться, что трубу для банной печи вы используете качественную, на которой отсутствует коррозия. В противном случае горизонтальная печь долго не прослужит. Рассмотрим основные этапы:
сначала необходимо приготовить для работы трубу, диаметр которой не менее 0,5 метра, а длина – 0,8 метра
Края трубы важно сделать ровными;
подготовить лист метала толщиной от 10 до 12 мм. Из него делаем колосниковую площадку
Она выглядит как прямоугольник размером 80х40 см. В площадке необходимо сделать прорезь и закрепить к нему прутки. Можно применить промышленные колосники;
затем колосниковую площадку необходимо приварить к стенкам внутри трубы;
для увеличения срока эксплуатации данного изделия нужно проследить, чтобы шов трубы оказался непосредственно под площадкой;
далее следует изготовить торцовые стенки из листового металла. Впоследствии он должен выглядеть как прямоугольник с закругленным верхом. Ширина – 60 см, длина детали – 70 см;
в фасаде вырезаем 2 прямоугольника, которые будут дверцами поддувала и топочной камеры ;
после делаем заднюю стенку также в виде прямоугольника размером 70х90 см. При этом верхняя часть стенки будет выполнять функцию ограничителя для каменки, расположенной снаружи;
к трубе нужно приварить фасад и заднюю стенку;
снаружи нашего почти законченного изделия необходимо сделать сварку переднего ограничителя каменки, который снизу должен будет повторять контуры трубы, а сверху – контуры задней стенки;
в верхней части корпуса вырезаем отверстие размером 15х15 см. Над ним монтируем свод печи из листового металла с отверстием для дымохода. Отверстие должно быть сдвинуто на 10-15 см к фасаду;
после этого непосредственно к своду нужно выполнить сварку дымовой трубы;
для того чтобы увеличить стенки каменки, к ограничителям необходимо наварить решетки, высота которых 15-20 мм;
следующее действие – непосредственно выполнение монтажа дверей зольника и топочной камеры;
к задней части изделия надо приварить полку для водонагревательного бака. Размер полки зависит от размера бака;
завершающий этап – конструкцию нужно будет обработать шлифовальным кругом, чтобы очистить от ржавчины. Если есть желание, готовую печь покрываем термостойкой полимерной краской и протапливаем.
