Фундамент под печь в бане своими руками. Основные требования к печному фундаменту

Фундамент под печь в бане своими руками. Основные требования к печному фундаменту

К печному фундаменту предъявляется 2 главных требования: во-первых, он должен быть надежным, во-вторых, подвижки грунта не должны оказывать значимого воздействия на его конструкцию. Выбирая подходящие характеристики фундамента, нужно ориентироваться на особенности грунта в месте строительства и глубину его промерзания.

Фотография фундамента печи

Информация о нормативной глубине промерзания почвы в разных местностях приведена в следующей таблице.

Таблица. Глубина промерзания почвы в разных регионах

РегионыГлубина промерзания грунта, см
Воркута, Сургут, Нижневартовск, Салехард240
Омск, Новосибирск220
Тобольск, Петропавловск210
Курган, Кустанай200
Екатеринбург, Челябинск, Пермь190
Сыктывкар, Уфа, Актюбинск, Оренбург180
Киров, Ижевск, Казань, Ульяновск170
Самара, Уральск160
Вологда, Кострома, Пенза, Саратов150
Воронеж, Пермь, Москва, Санкт-Петербург, Новгород, Рязань, Тамбов, Тула, Ярославль140
Волгоград, Курск, Смоленск120
Псков, Астрахань110
Белгород, Курск, Калининград100
Ростов90
Краснодар80
Нальчик, Ставрополь60

Рекомендации по глубине заложения фундамента в соответствии с типом грунта приведены в следующей таблице.

Таблица. Особенности заложения фундамента

Тип грунтаГлубина заложения фундамента, смРаствор для кладки фундаментаПримечание
Сухой песчаный50Известковый-
Сухой скальныйПри массе печи до 2 т - от 25;
при массе печи более 2 т - 40
ИзвестковыйФундамент можно не выкладывать
Насыпной (грунт с крупными фрагментами)До уровня плотного грунтаИзвестково-цементный или цементныйТакой грунт опасен для сооружения печи
Глинистый75-100Глинопесчаный или глиноцементный-
Влажный100Известково-цементный-

Как отмечалось, значимым параметром, влияющим на итоговые характеристики опорной конструкции, является вес устанавливаемого/выкладываемого поверх нее агрегата. Расчет массы печи принято осуществлять по формуле 1350* V . Коэффициент V в данном случае указывает на объем кладки в м3 с учетом массы кирпичей и используемого раствора.

Банная печь из кирпича

Если печка весит не больше 750 кг, вместо фундамента можно обустроить простую защитную конструкцию. Схема действий такова:

  • поверх пола на глиняный раствор укладывается асбестовый лист;

    Асбестовый лист

  • сверху асбестового листа кладется лист кровельного железа;

    Кровельное железо

  • сверху обустраивается печь.

    Печь установлена на листе железа

Рассмотренная конструкция будет способствовать повышению теплоизоляционных характеристик банного пола и позволит соблюсти установленные требования противопожарной безопасности.

Важно! Размеры укладываемых листов подбираются так, чтобы с каждой стороны печи они выступали не менее чем на 250 мм.

Аналогичное основание можно использовать для установки металлической банной печи весом до 250 кг. Наряду с этим, многие строители считают, что рассмотренный вариант устарел и не является в достаточной степени безопасным, ввиду чего даже под относительно небольшую печь рекомендуется обустроить отдельное основание, в особенности, если полы в бане сделаны из древесины. К примеру, можно сделать фундамент из кирпича (рекомендации будут приведены в соответствующем разделе). В остальном же решение остается за владельцем.

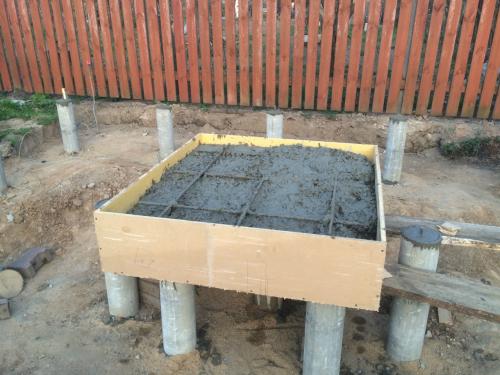

Фундамент под металлическую печь в бане. Фундамент можно сделать своими руками

В процессе возведения банного комплекса от владельцев земельных участков можно часто услышать вопросы о том, как правильно сделать фундамент под печь в бане и нужен ли фундамент в бане под металлическую печь.

Фундамент под металлическую печь в бане. Фундамент можно сделать своими рукамиФундамент под печь в бане легко сделать своими руками даже при отсутствии у владельца банного комплекса навыков проведения строительных работ. Но заливке фундамента под печь в бане следует уделить большое внимание, так как при некачественном выполнении работ в процессе дальнейшей эксплуатации банного комплекса возможно появление таких серьезных проблем, как деформирование конструкции, трещины в ней и даже подъем в результате промерзания почвы в холодный период года. В некоторых случаях, например, в каркасной бане при серьезных нарушениях технологии возведения фундамента под печь возможно полное разрушение печи.

Перед проведением строительно-монтажных работ по установке печного отопления в банном помещении следует тщательно изучить вопрос о том, как правильно залить фундамент под печь в бане. Владельцу земельного участка, который не имеет необходимых навыков и знаний, рекомендуется перед проведением работ проконсультироваться со специалистом по печному отоплению.

Фундамент под металлическую печь в бане. Фундамент можно сделать своими рукамиРазмеры фундамента под печь в бане полностью зависят от конструкции печного сооружения.

Для определения массивности фундамента под печь следует определить приблизительную массу конструкции печи, которую планируется установить в банном комплексе для осуществления обогрева помещений.

Фундамент под кирпичную печь в бане. Печь в бане и фундамент: зачем нужен, как рассчитать и возвести?

Банные печи при всем своем многообразии устанавливаются с учетом единых требований безопасности, а именно – на устойчивые и невозгораемые фундаменты.

Работы по их заложению при желании выполняются своими силами, после выбора оптимального по бюджету и надежности варианта конструкции.

Каким должен быть фундамент для нагревательных конструкций, за счет чего достигается их надежность и долговечность, а также об особенностях постройки оснований в бане — читайте далее.

Нужно ли основание под банную печку?

Наличие собственного основания считается обязательным для банных печей весом от 700 кг при любом типепостройки кроме плитного. Мнение о необходимости фундамента для облегченных конструкций неоднозначные, но большинство владельцев бань рекомендуют закладывать его без исключений.

Это объясняется требованиями безопасности — даже самые легкие металлические печи существенно увеличивают вес при добавлении каменки или водяного бака и могут проваливаться сквозь пол.

Обратите внимание! Массивные кирпичные или чугунные конструкции без основания перекашиваются при малейших подвижках грунта и продавливают любые настилы.

Из

Требования

Согласно строительным и противопожарным нормам печные основания:

  • Закладываются с отступом от других конструкций от 5 см и выше.

    Связка с основным фундаментом (а именно – анкеровка прутьями) допустима и в ряде случаев необходима лишь для ленточных фундаментов мелкого заложения.

    Массивные ленты или плиты (включая – опирающиеся на сваи) возводятся отдельно, без жесткой связки с другими конструкциями.

  • Имеют обоснованные расчетом габариты и глубину заложения.
  • Совмещают устойчивость, прочность и стойкость к температурным перепадам. Правильно заложенный фундамент выдерживает прямой контакт с раскаленным корпусом печи и все нагрузки без смещения относительно других конструкций бани.

Требуемая надежность достигается за счет использования долговечных и негорючих материалов: металла, бетона, бута, щебневой подсыпки.

Важно! Экономия на основании под массивные печные конструкции не допускается.

Варианты печных опорных конструкций

В идеале тип опоры печного основания выбирается после анализа всех условий эксплуатации бани и совпадает с ее основным фундаментом. Отличия между разными вариантами проявляются в:

  • Глубине заложение опоры. На устойчивых и сухих грунтах достаточной устойчивостью обладаютс высотой в пределах 50-70 см и подушкой до 10-20 см.

    Этот же вариант считается оптимальным при массе печи до 1500-2000 кг. Фундаменты под более массивные печи или закладываемые на лессовых грунтах опоры углубляют ниже уровня промерзания.

  • Конструктивном исполнении. Фундамент под баню может быть,,с опорной плитой илис обвязкой. Плавающая облегченная лента/плита признаны лучшими при строительстве бани на устойчивых и сухих грунтах,виды выбираются при высоком УГВ, плывунах или сложном рельефе.
  • Материале и типе опорной площадки. Вне зависимости от типа такие фундаменты имеют монолитную, сборную или насыпную площадку, закладываемую под основанием печи:
    1. Ж/б монолитные площадки обходятся дороже остальных, но выдерживают существенные весовые нагрузки, кирпичные кладки предназначены для удержания печей среднего веса и габаритов.
    2. Сборные бутовые площадки оптисерживаемым нагрузкам и устойчивости, но могут смещаться на лессовых грунтах под воздействием собственного веса.

Основание под печь в бане. Изготовление фундамента для банной печи своими руками

Основание под печь в бане – несложная операция, не требующая большого опыта. Работу по силам сделать любому любителю пара. Как залить фундамент под печь в бане – для этого важно определить конструкцию основы, рассчитать и заказать необходимое количество материалов, подготовить инструменты. Вам необходимо изготовить фундамент под железную печь в бане своими руками – достаточно выложить несколько рядков огнеупорных кирпичей на готовое основание для всего здания.

Общие требования

Здесь можно выделить несколько моментов:

  1. Большой запас прочности и надежности конструкции.
  2. Высокий уровень устойчивости к воздействию подвижек грунта.

При этом обязательно учитывается глубина промерзания грунта в вашей климатической зоне при выкапывании котлована, а также структуру и вид почвы. При выполнении рекомендаций, фундамент не подвергается растрескиванию или повреждению весь цикл его службы.

Для различных грунтов принята минимальная глубина котлована, не зависимо от условий климата в этом месте:

  • сухие песчаный почвы – минимальная глубина котлована 50 см;
  • скалистые почвы – до 400 мм;
  • глинистый грунт, суглинок – потребуется сделать котлован глубиной до 1000 мм. Здесь еще учитывается глубины замерзания почв для вашего региона;
  • влажные болотистые грунты – расстояние увеличивается и становится от 1000 мм.

Не рекомендуется делать мощные фундаменты на насыпных грунтах, особенно если при отсыпке использовались крупные фрагменты почв. Размер фундамента под печку в баню выполняется с учетом выступа за габарит печки минимум на 100 мм со всех сторон.

Монолитный

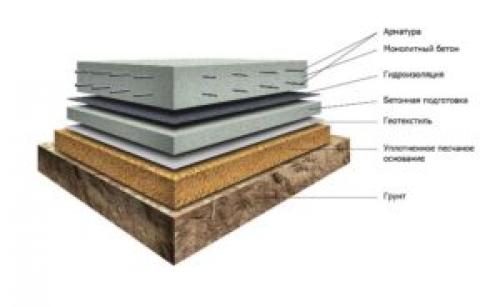

Фундамент под печь в бане своими руками. Основные требования к печному фундаменту 02

Как залить монолитный фундамент под печь в бане, в каких случаях таким основанием требуется обустраивать каменку? В небольшой индивидуальной баньке делать такое отдельное основание нет необходимости.

Приток воздуха под печь в бане. Залповое проветривание: правильная вентиляция в парилке

В классической русской бане обычно использовались две схемы вентиляции:

  • залповое проветривание, обеспечивающее достаточное количество воздуха во время парения;
  • вентиляция для просушки парной после использования.

Залповое проветривание осуществляется через открытую дверь и окно. Подчеркнем: речь идет о влажной паровой бане, а не о сауне.

Строю для себя

Участник FORUMHOUSE

Пришлось поскандалить с заказчиком и настоять на том, чтобы в стене толщиной 500 мм был вырублен проем для окна.

Чтобы получить воздух для дыхания в парной, достаточно окошка рядом с полком и двери в предбанник. Окно и дверь нужно открывать между заходами, пока мы отдыхаем. Потом возвращаемся в парную, закрываем окно и дверь и снова паримся.

Для просушки парной в ней делают маленький продух (есть разные варианты: одни делают его в дальнем углу под потолком, другие, наоборот, под полком). После использования бани открывают:

  • этот маленький продух
  • окошко в моечной или предбаннике.

Так создается поток воздуха, который вентилирует помещение и выносит из него влагу.

На фото: баня нашего пользователя с ником Vasisdas.

На фото: баня нашего пользователя с ником Vasisdas.

У пользователя FORUMHOUSE с ником КочевниК вентиляция в бане сделана так: приток воздуха – под топкой печи, выход по диагонали под потолком. Обычно все парятся с закрытой вытяжкой, но иногда ее открывают, «если парящийся не экстремал», и в этом случае работает естественная вентиляция.

Когда хочется освежить воздух в парилке после нескольких заходов, вытяжка открывается, в каменку плещется ударная доза кипятка.

КочевниК

Весь старый пар вышибает в окошко-вытяжку. После этого машу немного дверьми, создавая дополнительный поток, кладу новую полынь, закрываю окошко, и парилка – как новенькая, как будто там и не парились.

На каком уровне от пола ставить печь в бане. Какое расстояние должно быть от дровяной банной печи до стен и потолка?

Банная печь устанавливается на несгораемое покрытие пола размером примерно 1,5 х 1,5 метра, так, чтобы расстояние от нагретых частей печи до сгораемой поверхности было минимально 500 мм, до незащищенного потолка минимум 1200 мм. Перед дверной топки банной печи должен быть расположен предтопочный лист из металла размером не менее 400 мм перед топкой и шире самой банной печи не менее 100 мм с каждой стороны.

Банная печь устанавливается на несгораемое покрытие пола размером минимум 1,05 х 1,05 м. На потолке, над банной печью навешивается защитный экран размером не менее 1000 х 1000 мм. Между экраном и потолком оставить воздушный зазор не менее 3 см. Навесить два слоя легких защитных экранов в углу, где будет установлена банная печь. Экраны монтируются с воздушными зазорами от стен и между собой минимум по 3 см.. Снизу, под экранами и сверху, над экранами-оставить воздушные зазоры для циркуляции воздуха не менее 3 см. Перед дверной топки банной печи обязательно расположить предтопочный лист шириной не менее 400 мм. Такая установка банной печи с двойным защитным экраном занимает минимальную площадь в парной.

Установка дровяной банной печи с кирпичной защитной перегородкой.

Банная печь устанавливается на несгораемый прочный фундамент размером не менее 1,1 х 1,1 м. Кирпичная угловая перегородка размером не менее 1,1 х 1,1 м. Возводится от пола до потолка. Между бревенчатыми стенами и перегородкой оставить воздушный зазор минимум 3 см. Над банной печью обязательно навешивается защитный экран 1000х1000 мм. С зазором от потолка минимум 3 см. Перед дверной топки банной печи уложить предтопочный лист размером 400 х 650 мм. Кирпичная перегородка возводится в 0,5 кирпича или 0,25 кирпича (четверть).
