Буржуйка-печь из автомобильных дисков. Изготовление печи из автомобильных дисков

Буржуйка-печь из автомобильных дисков. Изготовление печи из автомобильных дисков

Шаг 1. В нижнем диске должен располагаться зольник, чтобы можно было удалить золу. Кроме этого зольник выполняет функцию воздухозаборника, чтобы топливо хорошо горело. Для этого с помощью болгарки вырезал прямоугольную дверцу размером 120×250 мм.

Шаг 2. Затем соединил два нижних диска обычными болтами с гайкой. На них уложил решетку, сваренную из металлических пластин, которая будет выполнять функцию колосников. Также для этих целей можно использовать прутья арматуры.

Шаг 3. Чтобы сделать топочную камеру немного объемнее, я поступил следующим образом:

• Из листа толщиной 10 мм вырезал полосу шириной 130 мм.
• Далее нужно согнуть эту полосу по диаметру обода верхних дисков. У меня есть небольшой пресс, поэтому пришлось разрезать полосу на три части.
• Когда пластины были изогнуты по диаметру обода дисков, сварил их между собой электросваркой.
• Затем вварил полученное кольцо между двумя верхними дисками.

Получилась довольно объемная топка, в которую влезет много дров.

Шаг 4. Из 5-мм стальных полос сварил металлический ящик для зольника. С длиной нужно угадать, чтобы ящик закрывался плотно, так как при больших щелях будет слишком интенсивное горение и топливо будет быстро прогорать. В качестве ручки можно приварить любой металлический прут произвольной длины.

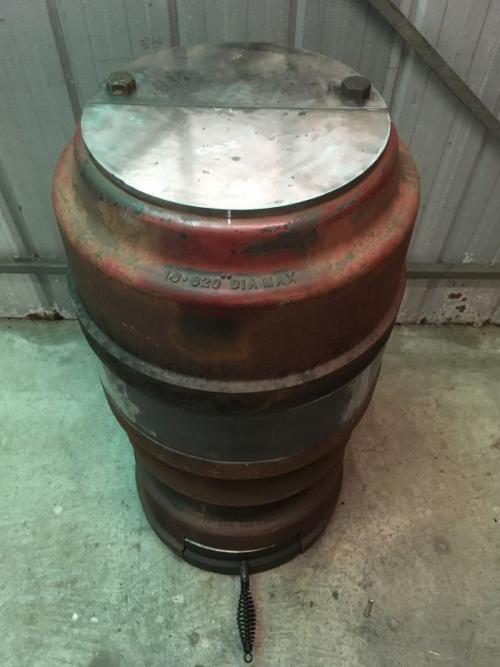

Шаг 5. Затем приступил к устройству верхней плиты. Ее я решил сделать раздвижной, чтобы одновременно выполняла функцию дверцы для загрузки топлива. Для этого верхнюю часть диска вырезал газовым резаком, но оставил два родных отверстия и затем высверлил еще одно, для крепления подвижной части. Также сделал полукруглую выемку под диаметр дымоходной трубы. Края реза обработал шлифовальным кругом, чтобы пластина плотно прилегала.

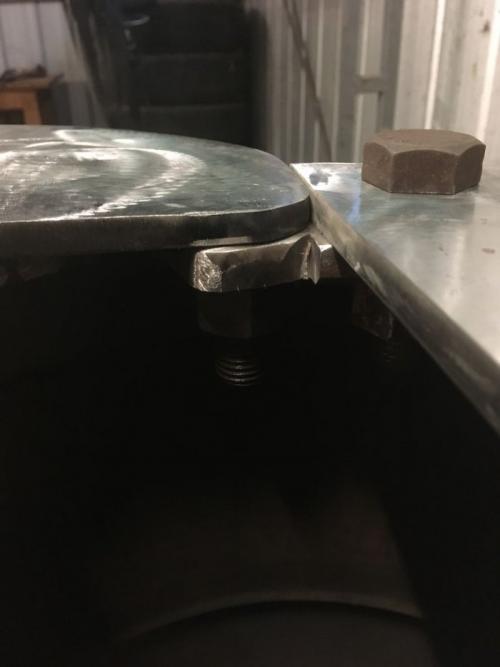

Шаг 6. Из металлического листа вырезал две половинки верхней плиты, просверлил в них отверстия. Затем отшлифовал их немного и прикрутил болтами одну из половинок, которая планируется стационарной.

Чтобы подвижная часть легко ходила, пришлось немного срезать и закруглить ее край, так как острый угол не давал открывать дверцу.

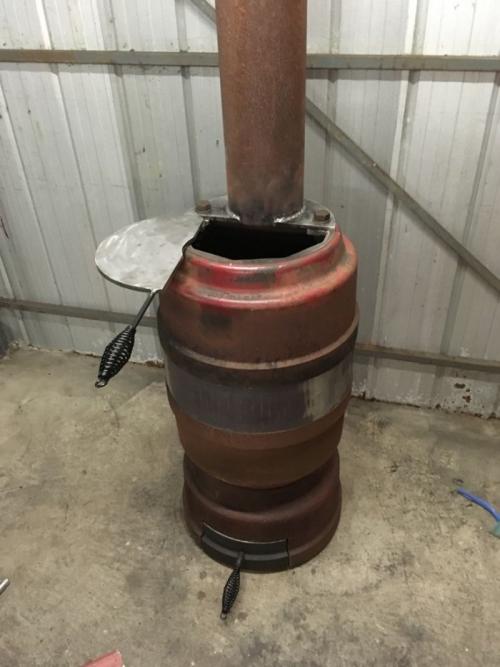

Шаг 7. В неподвижно закрепленной верхней плите вырезал отверстие под дымоходную трубу. Она оказалась немного больше (не рассчитал ширину половинки, нужно было сделать ее немного шире), поэтому пришлось немного выбрать и с подвижной части. Вварил трубу, а к подвижной части приварил ручку, чтобы было удобно открывать заслонку.

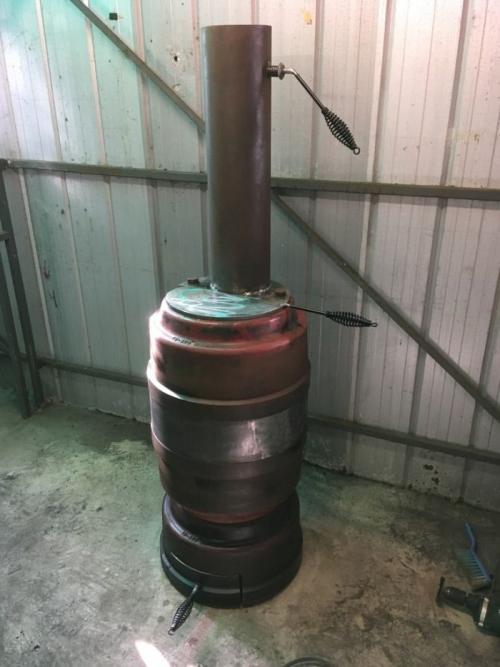

Шаг 8. Чтобы все тепло не вылетало в трубу, нужно сделать заслонку дымохода, которой будет регулироваться тяга.

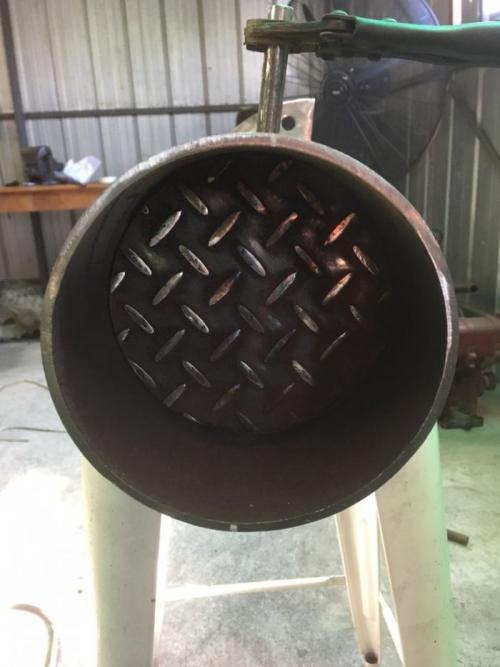

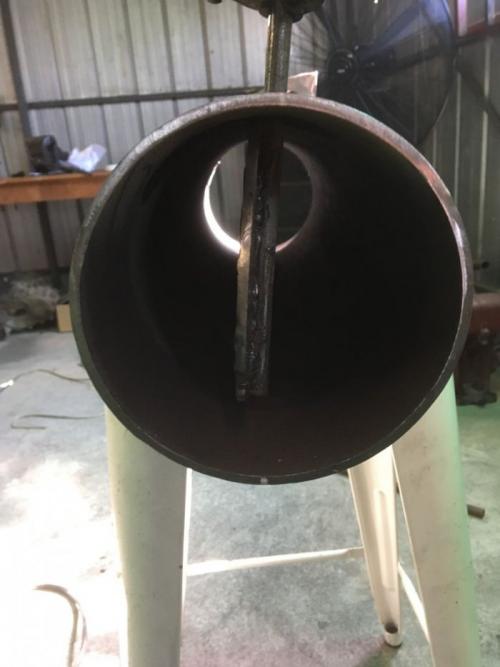

Я вырезал круглую заготовку из металла, обточил ее, чтобы она свободно помещалась в трубу. Затем просверлил сквозное отверстие в трубе, в которое будет вставляться стержень для поворота заслонки.

Разместил все это недалеко от выхода из трубы, чтобы можно было дотянуться электродом для соединения стержня и заслонки. Чтобы заслонка не «кувыркалась», поставил ограничитель: теперь она открывается только в одну сторону.

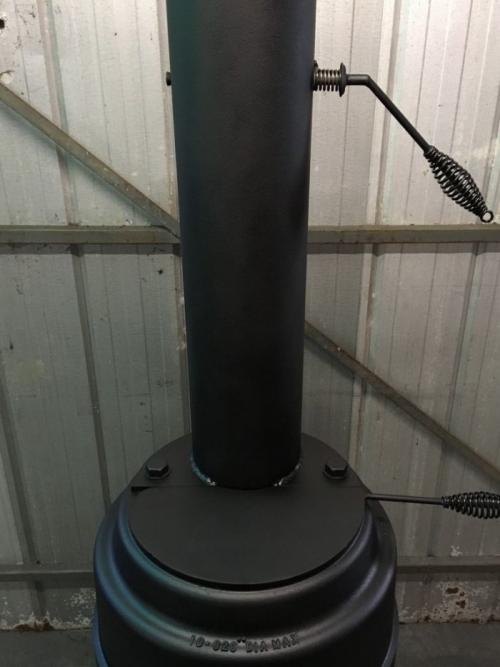

Шаг 9. Когда буржуйка была готова, я для придания ей товарного вида зачистил с наружной стороны от ржавчины, после чего при помощи пульверизатора нанес огнестойкую грунтовку. Получилось изящно.

Буржуйка из камазовских дисков. Схема банной печки из колесных дисков КАМАЗа, чертеж

Наиболее сложным вариантом буржуйки из дисков своими руками считается отопительная конструкция в баню. Она используется для создания обеспечения сауны средних размеров прогретым влажным воздухом. В основе печи для бани лежит кирпичная топка.

Структура отопительной системы несколько сложнее, чем у простой горизонтальной буржуйки из дисков, но выполнить ее самостоятельно вполне реально.

Вначале кладут кирпичную топку. В расчетах размеров кладки и фундамента исходят из диаметра колес. Как правило, используются обычные колеса легковых автомобилей, потому размеры топки в среднем 625х625 мм. Под ней должен располагаться литой фундамент.

Функционально топка разделяется на 2 части, потому продумывать кладку нужно заранее. Снизу должен поступать холодный воздух из раздевалки, сверху забрасываться твердотопливные материалы.

Чертеж печи из дисков для бани.

После того, как была построена топка приступают к свариванию конструкции. Она состоит из 4 дисков. В нижнем устанавливаются подкосы и отражатель для равномерного и плавного течения воздуха, а также качественного обогрева емкости.

Третий диск сваривается так, чтоб внутри можно было расположить камни, а по центру устанавливается металлическая труба для отвода дыма. Третий и второй диски соединяются ножками для фиксации конструкции. Труба передачи дыма крепится к нижней части третьего колеса.

Во втором диске сверху устанавливается рассекатель воздуха, который необходим для подогрева воды. Рассекатель крепится на 2 металлических ножках. Верхний диск представляет собой резервуар для подачи теплой воды. К нему прикрепляется труба удобной длины, а также монтируется краник.

По центру располагается труба, для отвода дыма. Дымоход фиксируется к опорной площадке подкосами. Под опорной площадкой располагается лист оцинкового железа.

Это общая схема сваривания печи из дисков. Рассмотрим более подробно нюансы создания отдельных частей конструкции.

Буржуйка из двух дисков. Чем хороша печка из колесных дисков

Самодельная конструкция отличается высоким качеством сборки благодаря металлу, который применяется для производства дисков.
Печь имеет следующие положительные характеристики:

• Простота. Любой желающий сможет самостоятельно ее соорудить. Достаточно иметь нужные инструменты и комплектующие. Конструкция не отличается сложностью, что делает ее доступной для изготовления в домашних условиях.
• Долговечность. Печь для бани из автомобильных дисков способна служить много лет, благодаря толстому металлу. Большое количество старых автомобильных колес изготавливались в Советском Союзе, что существенно влияет на качество металла. Сварное соединение основных элементов влияет на целостность конструкции и гарантирует работоспособность.
• Компактность. Можно использовать колеса любых диаметров от разных автомобилей. Такой параметр открывает возможность собирать печь оптимальных размеров. Размер устройства будет влиять на величину обогреваемой площади помещения.
• Отсутствие деформаций. Печь из дисков грузового автомобиля хорошо выдерживает длительное влияние температуры. Материал работает в оптимальном режиме постоянно, несмотря на изменение температурно-влажностных параметров.
• Теплоотдача и нагрев. Самодельная печь отличается высокой эффективностью, поскольку отдает все тепло, которое было получено от сгорания топлива. Металл быстро прогревается за счет своей структуры, что влияет на скорость достижения оптимальной температуры в бане.
• Варианты топлива. Можно использовать несколько разновидностей топлива.

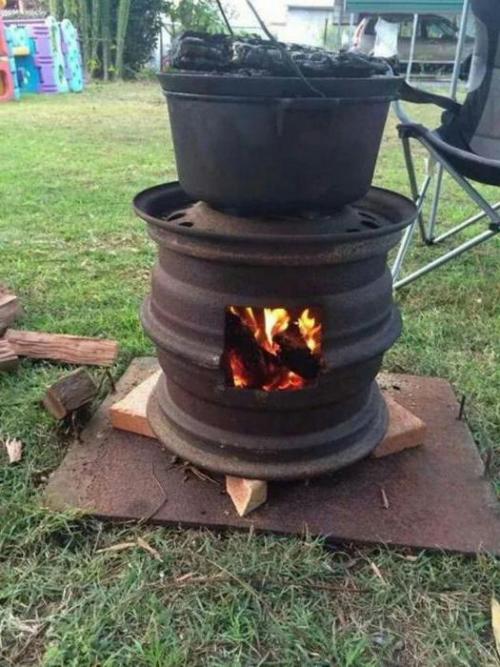

Булерьян из дисков. Изготовление печи в виде теплогенератора

Если вы решили изготовить печь из дисков, то можете взять в основу конструкции Булерьян. Оригинал будет стоить достаточно приличных денег, а вот изделие, выполненное вручную, обойдется дешевле. Если вы отыщете три колеса от ГАЗели или УАЗа, то можете считать, что половина работы уже выполнена. Будет необходим листовой металл и трубы, диаметры последних должен быть равен пределу от 100 до 150 мм. Подготовьте короткий патрубок, с диаметром 76 мм.

Когда выполняется печь из дисков по такой технологии, самым сложным будет вырезать внутреннюю часть. Углошлифовальной машиной при этом работать не очень удобно, ведь металл довольно толстый. Лучше всего использовать газовый резак, однако если его нет, сгодится и первый из упомянутых инструментов. С помощью сварочного аппарата диски должны быть герметично состыкованы таким образом, чтобы получился корпус. Заднюю часть нужно закрыть металлическим листом, к которому приваривается патрубок дымохода. На этот патрубок при желании можно установить заслонку, она позволит регулировать тягу. Однако наличие заслонки не обязательно, если печь будет обладать регулировкой подачи воздуха. Для этого в дверцу, расположенную спереди, необходимо встроить патрубок с заслонкой с подпружиненной осью. Внутри топливника устанавливается пластина, которая будет разделять пространство на две части. Более понятной данная методика станет, если вы ознакомитесь с конструкцией Булерьян. Сверху будет располагаться вторичная камера, куда приваривается патрубок дымохода. Когда изготавливается печь из дисков на основе Булерьяна, конструкция может иметь любой диаметр, ориентацию в пространстве и длину. Все будет зависеть от того, каковы размеры дисков и их количество.

Печь мангал из дисков. Достоинства и недостатки

Мангал, изготовленный из колесных дисков, привязан к исходной форме. Это ограничивает его производительность. Для многих пользователей это является заметным недостатком, хотя любой мангал способен за один раз вместить определенное количество шампуров.

Однако, при более близком знакомстве с таким изделием оказывается, что мангал из дисков обладает массой преимуществ:

• универсальность. Мангал без изменений конструкции способен выполнять функции барбекю, варочной поверхности, подставки для казана или коптильни;
• простота изготовления — на весь процесс уходит буквально пара часов;
• неприхотливость в обслуживании. Очистка мангала занимает несколько минут;
• долговечность. Металл дисков отличается прочностью и не прогорает даже при длительном сжигании топлива;
• возможность совмещения с дополнительными устройствами, расширяющими возможности и функционал мангала.

Примером дополнительных приспособлений может стать обычный реечный домкрат — его устанавливают рядом с мангалом и подвешивают на нем решетку барбекю, котелок и другие варочные элементы. Это позволяет использовать жаровню как обычный источник нагрева, изменяя высоту подъема для регулировки режима приготовления пищи.

Кроме того, существуют модели, созданные из двух и даже трех дисков. Они обладают расширенными возможностями — увеличен объем топки, позволяющий использовать мангал как печь для казана или для установки кастрюль и приготовления традиционных блюд.

Изменяя тип верхней крышки, можно получить барбекю, мангал, подставку для казана и прочие варочные приборы. Для этого надо лишь аккуратно вырезать верхнюю часть (при необходимости ее можно установить обратно как обычную крышку) и создать возможность установки других элементов — решетки, пустого пространства для укладки шампуров и т. д.

В этом состоит главное достоинство мангалов из колесных дисков — возможность быстрой трансформации, изготовления многофункциональных моделей сборного типа.

Печь из диско. Когда нужно

Лучшее использование автодисков для печи – в мобильных (переносных) уличных и садовых варочных печках и в качестве огнища для костра. В простейшей печи-очаге из дисков для дачи используется большая масса и высота борта (обода диска), что позволяет стабилизировать теплоотдачу и дает некоторую защиту от ветра. Как сделать простую дачно-садовую печку из автомобильного диска, см.

Для казана

Однако наилучшее применение автодисков в садовых печах – под казан. Печь из дисков для казана совершенно круглая, а именно в углах кирпичной печи под казан варочная посуда греется слабее, и там оседает сажа. Дисковая печь обеспечивает абсолютно равномерный нагрев казана и экономию дров, что при использовании бросового топлива весьма существенно. Собранных на участке и в окрестностях веток и щепок может не хватить, чтобы плов или бешбармак поспел, как полагается. А сыроватое и подгнившее топливо в массивной кирпичной топке просто не разогреет варочную посудину в нужной степени. В печи под казан из  автодисков то и другое исключается, но – подчеркнем – если она сделана правильно.

Как неправильно и правильно сделать печь под казан из дисков

Дымовые газы идут по пути наименьшего сопротивления. Если просто сварить 2 диска и прорезать сбоку топочное отверстие, то горячие газы и без посуды пойдут через технологические (для облегчения конструкции) отверстия в ступице диска, поз. 1 на рис., т.к. их общая площадь больше, чем крепежных и осевого, и они ниже. Если печку раскочегарить на максимале, то, возможно, из осевого отверстия покажется язычок пламени, поз. 2, но с казаном на конфорке такой печи весь жар снова уйдет вбок без толку, поз. 3, или же, если попытаться часть техотверстий заглушить, или добавить топлива, пламя вырвется из загрузочной дверцы, поз. 4. На такой печке хорошо получается пища, приготовляемая томлением над углями, поз. 5, но не все же так готовят.

Правильная печка под казан из дисков должна быть, во-первых, снабжена плотно закрывающейся дверцей на загрузочном проеме. Во-вторых, казан должен сидеть в вырезе конфорки, частично перекрывая технологические отверстия в ступице, поз. 6. Добиться этого несложно: нужно вырезать болгаркой середину ступицы, как показано на поз. 7. Остаток не пропадет – из него получится отличный колосник. Как сделать садовую печь под казан из дисков автомобильных колес, см. также ролик

Вариант для барбекю

Садовая печь-барбекю из дисков (поз. 1), и как не надо делать садовую печку из дисков, поз. 2

Не вырезать сердцевину ступицы диска нужно, кроме под томление на углях, в том случае, когда делается садовая печь-барбекю из дисков. Тогда на конфорку ставят решетку – рассекатель пламени, которая будет в то же время и кулинарной решеткой-рашпером. Преимущество данной конструкции в том, что на рашпере образуется несколько разных температурных зон, поз. 1 на рис. справа, что позволяет, напр., готовить одновременно ростбиф rare (полусырой с кровью), medium (сочный, в меру пропеченный, как шашлык), и well done (прожаренный до хрустящей корочки). Если на пикнике компания – все получат одновременно каждый по своему вкусу. Такую печь желательно делать из дисков с небольшим количеством широких технологических отверстий в ступице, напр. от «Газели». Решетку делают из велосипедных спиц. Варить их нет необходимости: они прекрасно соединяются жаростойким клеем по металлу (холодной сваркой).

Примечание: из дисков того же типа иногда делают печи без топочной дверцы (поз. 2 на рис. справа), подкладывая при топке не толстую щепу через техотверстия в ступице. Но печка получается прожорливой и плохо варящей. Почему – см. выше.

Буржуйка с дожигом. Дожиг газов в стальных печах

Но, вот пришло время стальных печей и чаще всего люди начинают знакомство с ними через простейшие «буржуйки» и оказалось, что вопрос с отложением сажи стал еще более остро. Дымоходы кирпичные тоже не сильно прижились. В ход в начале пошли асбоцементные трубы, но оказалось они не выдерживаю даже половины нагрева – лопаются. Пошли в ход стальные дымоходы, но оказалось, что простые печи перегревают дымоход температурами даже большими чем температура в самих печах, а к этому добавились еще и конденсаты. Конденсат, соединяясь с окислами выходящих газов, образовывает кислоты, которые в короткий срок съедают дымоход. Требования к стальным дымоходам тем больше чем примитивнее печь. Если в печи идет полноценное горение, тогда и температура исходящих газов ниже, и дожиг газов не идет в дымоходе, и сажа меньше отлагается – тут уже дымоход эксплуатируется в более щадящих условиях и живет значительно дольше. Если кто не знает, то часто дымоход в два раза по цене превосходит среднюю печь. Получается, что, покупая дешевую печь, человек будет вынужден часто менять дымоход и экономии не будет – «скупой платит дважды». Именно поэтому, требования к печи должны быть высоки. Печь должна полноценно сжигать дымовые газы. Кроме защиты дымохода, полноценное сжигание дымовых газов значительно экономит топливо, меньше загрязняет окружающую среду, меньше пожарная опасность (большинство пожаров возникает именно от перегрева дымохода). Создание на стальной печи колпака, с каналом подачи вторичного воздуха для дожига газов, создает все эти положительные качества. Именно поэтому печь Казачка оказалась самой востребованной и желанной для многих потребителей. Печь Казачка – колпаковая печь с дожигом газов и тремя стальными парогенераторами, позволила не только улучшить ее функциональные свойства, но и значительно термически разгрузить дымоход. Мало того конструктивные особенности встроенного парогенератора позволили саму печь сделать значительно безопаснее. Рядом с ней не только можно спокойно стоять и, но даже, случайно дотронувшись до конвектора, не получить ожег. Так комплексный подход позволяет создавать безопасную и полезную печь с заданными свойствами. Теперь не требуется закрывать печь саркофагом и ставить на дымоходы экономайзер. Печь с дожигом газов, является самой защищенной, функциональной и безопасной.

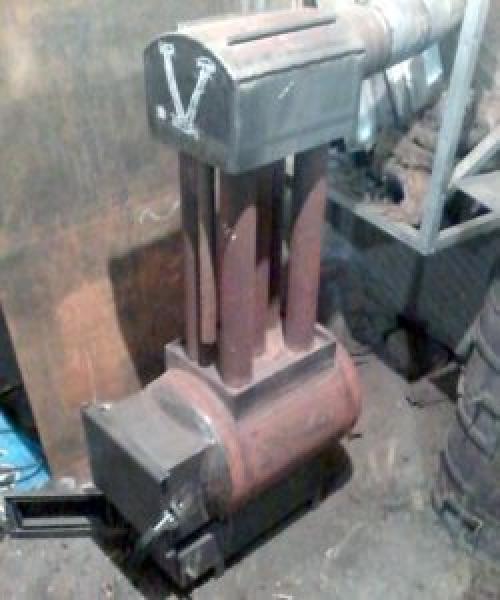

Буржуйка из газового баллона. Изготовление пиролизной двухкамерной печки

На фото выше изображена печь буржуйка из газового баллона. Такой вариант буржуйки более компактен и экономичен. Вместо двух баллонов для пропана по 50 литров,  нам потребуется 1 пропановый сосуд на 24 литра и 5 труб диаметром 57 мм и длиной около 400 мм.

Принцип работы следующий:

• Первый баллон для пропана аналогичен предыдущему варианту. Единственное отличие, что вместо колосников, прорезаны щели сверху самого баллона.
• Сверху баллона выполнен проем. Туда подходят 5 труб теплообменника. По этим трубам дым поднимается во вторичную камеру. Проделывая этот путь, нагретый воздух отдает часть тепла в помещение.
• Дополнительно, по отдельному каналу во вторичную камеру подается теплый воздух. Создается эффект пиролиза — дым догораем в топливной камере и выделяет дополнительное тепло. И только после этого окончательно выходят наружу.

Мощность такой горизонтальной буржуйки может доходить до 5 кВт. Этого хватит для отопления 50 м²полезной площади.

Изготовление пиролизной (длительного горения) двухкамерной печки не намного сложнее. Она компактнее, но имеет меньшую мощность. Точно также подготовим инструменты, материалы и можно сделать необходимые чертежи.

Материалы и инструменты

Понадобятся следующие материалы:

• электроды
• отрезные круги
• 1 газовый баллон на 24 литра
• лист толщиной 2 мм
• уголок на изготовление «ножек»
• арматура диаметром 20 мм
• труба диаметр 57 мм

Потребуются те же инструменты:

• переносной сварочный аппарат
• «болгарка»
• дрель
• сверла
• прочий инструмент.

Ниже представлен чертеж буржуйки из газового баллона на 24 литра.
