Печь с водяным контуром. Краткий обзор промышленно выпускаемых печей с водяным контуром для

Печь с водяным контуром. Краткий обзор промышленно выпускаемых печей с водяным контуром для

Среди всех вариантов реализации печи с водяным контуром надо выбирать те, которые уже применяются и успешно эксплуатируются. И в первую очередь нужно обратить внимание на уже готовые изделия, которые выпускает промышленность. И вот почему:

• В подавляющем большинстве случаев уже готовая печь обойдется дешевле, чем самостоятельно сделанная или построенная.
• Над созданием готовых печей работают целые коллективы высококлассных специалистов, имеющих богатый опыт, которые рассчитывают конструкцию, разрабатывают технологию производства и правила эксплуатации.
• При изготовлении используются специальные жаростойкие сорта стали и чугуна, которые недоступны простому обывателю на металлобазах .
• Качество промышленно изготовленных печей выше, чем сделанных кустарным способом, так как применяется технологическое оборудование высокого уровня.

Современные отопительно-варочные печи с водяным контуром

• Все печи, поступающие в продажу от производителей, проходят долгий и мучительный процесс испытаний и оформления пакета документов у разрешительных и контролирующих органов.
• Промышленно изготовленные печи имеют гарантию от производителя, могут быть обеспечены запасными частями, их легче устанавливать, к ним легко подобрать дымоход, они снабжаются набором уже готовых типовых проектов по созданию системы отопления или интегрированию в уже имеющуюся.

В настоящее время на рынке печного оборудования работает много именитых и не очень производителей: ABX ( Чехия), NordFlam (Польша), EdilKamin (Италия), MBS (Сербия), Термофор (Россия), Romotop (Чехия), Chazelles (Франция), Invicta (Франция), Vira (Россия), Panadero ( Испания), Storh (Германия) и множество других . В качестве примера мы решили показать две модели печей с водяным контуром: каминная топка « Аквариус » от компании   Термофор и печь «Армада 20» выпускаемая под торговой маркой Vira. Обе эти модели мы намерено представляем от от ечественных производителей, так как при равенстве технических характеристик некоторые западные «собратья» стоят либо неприлично, либо просто бессовестно дорого.

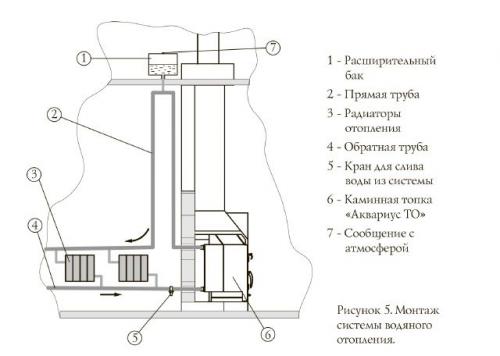

Каминная топка с водяным контуром «Аквариус»

Очень известная на рынке компания «Термофор» выпускает каминную топку «Аквариус», которая может быть снабжена водяным контуром теплообменника именно для целей отопления. Для топки может сооружаться любой понравившийся портал, чтобы она стала гармоничной частью интерьера дома. Выпускается это изделие в двух модификациях, как с теплообменником для воды, так и без него. Мы специально указали в таблице технические характеристики обеих моделей для сравнения.

Особенностями конструкции данной модели каминной топки являются:

• Большое жаростойкое стекло дверцы топки защищено от оседания сажи и позволяет наблюдать за огнем .
• Солидный объем топливника обеспечивает долгое горение.
• Топка дополнительно защищена шамотным камнем, что продлевает срок ее службы.
• Габаритные размеры позволяют подобрать стандартную облицовку для каминов или сделать свою.

Из технических характеристик на этот прибор видно , что через водяной теплообменник топка может передать воде до 6 кВ т т епловой энергии, значит, площадь отапливаемых помещений может быть порядка 50—60 м²при высоте потолков 2,5 метра. Оставшиеся 6 кВт мощности можно направить на обогрев того помещения, где установлен камин, поэтому при сооружении портала следует организовать конвекционные потоки возле топки с выходомвоздуха сверху камина.

Дровяная печь с водяным контуром своими руками. Обычное печное отопление: достоинства и недостатки

В нашей стране традиционно дома отапливались кирпичными печами, но постепенно этот вид обогрева вытеснили водяные системы. Все это потому, что наряду с достоинствами имеет простое печное отопление массу недостатков. Сначала о достоинствах:

• Печь большую часть тепла передает тепловым излучением, а оно, как выяснили ученые, лучше воспринимается нашим организмом.
• Русская или какая иная отопительная печь имеет колоритный внешний вид, часто есть возможность наблюдать за открытым пламенем.
• Можно сделать кирпичную печь с дымоборотами для более полного использования вырабатываемого тепла.
• Отопление этого типа энергонезависимое — не зависит от наличия электричества.
• Есть модели печей для отопления второго этажа (за счет отопительного щитка с дымовыми каналами).



  Печное отопление

Сегодня печное отопление воспринимается больше как экзотика, так как встречается очень нечасто. Нельзя поспорить, что находится возле теплой печки очень приятно. Создается какая-то особая атмосфера. Но имеется и множество серьезных недостатков:

• Неравномерность прогрева — возле печи жарко, в углах — холодно.
• Большая площадь, занимаемая печью.
• Отапливаются только те комнаты, в которые выходят стенки печи.
• Невозможность регулировать температуру отопления в отдельных помещениях.
• Низкий КПД. Для обычных печей 60% — это уже очень хороший показатель, в то время как современные отопительные котлы выдавать могут 90% и выше (газовые).
• Необходимость частого обслуживания. Растопить, регулировать заслонки, вычищать угли — все это регулярно и постоянно. Не всем это доставляет удовольствие.

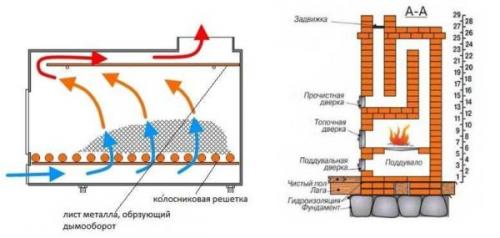

  Принцип организации дымооборотов — горизонтальных и вертикальных

Как видите, недостатки значительные, но некоторую их часть можно нивелировать, если встроить в печь теплообменник, который подключить к системе водяного отопления. Такую систему еще называют печное водяное отопление или печное отопление с водяным контуром.

Печь на угле с водяным контуром. Лучшие отопительные печи длительного горения с водяным контуром для дома

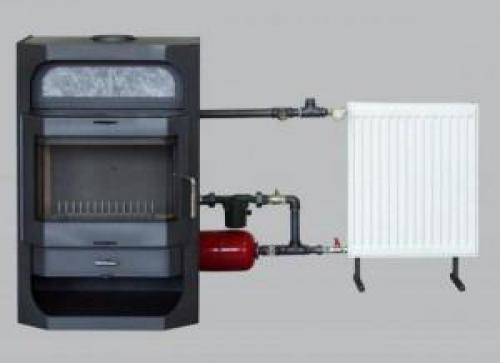

Подключение к батареи

Традиционное печное отопление при всех его преимуществах не может решить ряд серьезных проблем. Работа над минимизацией этих «минусов» и желание создать максимально комфортные условия обеспечили появление отопительных печей длительного горения с водяным контуром для дома. Подобные конструкции представлены готовыми изделиями разных производителей, а также печами и котлами, созданными своими руками.

Обратите внимание! Домашние мастера пытаются подключить водяное отопление даже к каминам. Популярность таких приборов объясняется просто — они позволяют сэкономить топливо и создать дома оптимальный температурный режим. При этом в отоплении дома участвует не только корпус печи, но и жидкий теплоноситель.

Печь длительного горения по принципу работы сходна с твердотопливным котлом. В основе их функционирования лежит пиролизный принцип. При его использовании происходит сгорание не только топлива, но и образующихся горючих газов. Результатом является более продолжительный период работы на одной закладке топлива, а также максимальный КПД дровяной печи.

Конструктивно чугунная печь длительного горения состоит из двухкамерного корпуса. В одной камере тлеет твердое топливо, а в другой догорают газы. Продукты сгорания через колосники попадают в зольник. В простейших моделях дверца зольника является и регулятором подачи воздуха — чем больше она открыта, тем сильнее горят дрова.

Топливо загружается через топочную дверцу. Модели шахтного типа, работающие на пеллетах или угле, могут оснащаться системой автоматической загрузки топлива. Чугунные отопительные печи работают на дровах, пеллетах, угле, торфе и опилках.

Подключение к батарее

Традиционное печное отопление при всех его преимуществах не может решить ряд серьезных проблем. Работа над минимизацией этих «минусов» и желание создать максимально комфортные условия обеспечили появление отопительных печей длительного горения с водяным контуром для дома. Подобные конструкции представлены готовыми изделиями разных производителей, а также печами и котлами, созданными своими руками.

Обратите внимание!

Домашние мастера пытаются подключить водяное отопление даже к каминам. Популярность таких приборов объясняется просто — они позволяют сэкономить топливо и создать дома оптимальный температурный режим. При этом в отоплении дома участвует не только корпус печи, но и жидкий теплоноситель.

Печь длительного горения

Печь длительного горения по принципу работы сходна с твердотопливным котлом. В основе их функционирования лежит пиролизный принцип. При его использовании происходит сгорание не только топлива, но и образующихся горючих газов. Результатом является более продолжительный период работы на одной закладке топлива, а также максимальный КПД дровяной печи.

Конструктивно чугунная печь длительного горения

Состоит из двухкамерного корпуса. В одной камере тлеет твердое топливо, а в другой догорают газы. Продукты сгорания через колосники попадают в зольник. В простейших моделях дверца зольника является и регулятором подачи воздуха — чем больше она открыта, тем сильнее горят дрова.

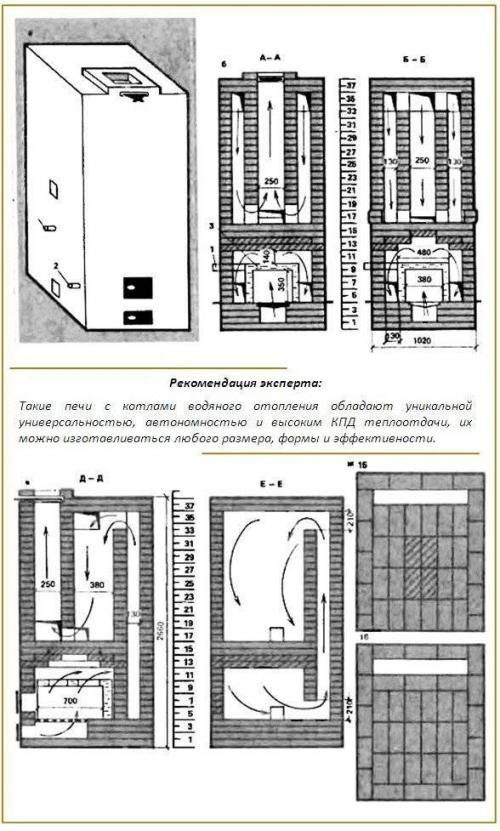

Печь с водяным контуром своими руками чертежи. Печь с котлом водяного отопления своими руками: печной котел в кирпичную печь для отопления дома

Как сделать печь с котлом водяного отопления своими руками

3 Характеристики печей во время эксплуатации

Обустроенная печь-котел для отопления дома выполняет две важные функции — обогрев помещения и поставка горячей воды.

У отопительного оборудования есть масса преимуществ:

1. 1. За час работы обычная печка может выделить до 7000 Ккал энергии, что будет достаточно для отопления дома с небольшой площадью. Печка-котел, в свою очередь, имеет энергии для отопления дома и бани, а также подачи горячей воды, что существенно экономит бюджет.
2. 2. Такая система комбинации котла и печки может обеспечить максимальную производительность при минимальных затратах.
3. 3. Основным топливом для конструкции являются дрова. Хотя можно использовать пеллеты, уголь и опилки. Все они очень дешёвые и доступные.
4. 4. Встроив котёл в печь для отопления своими руками, не нужно будет целый день топить, чтобы в доме было тепло и постоянно была горячая вода. Потребуется всего одна закладка дров, и на одни сутки этого будет достаточно.
5. 5. Коэффициент полезного действия по сравнению с обычными печками может достигать даже 90%.
6. 6. Используя чертежи и современные технологии, материалы и инструменты, такое оборудование может самостоятельно сделать даже неопытный мастер.

https://youtube.com/watch?v=rkTbJntZC6Q

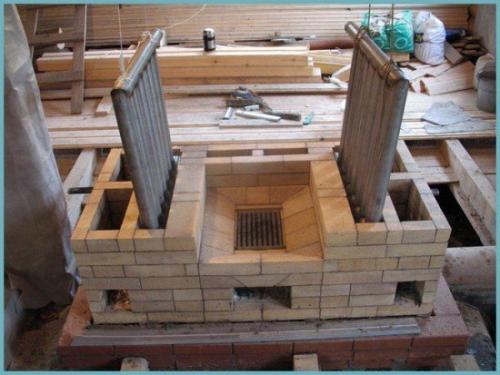

Правила установки котла в кирпичную печь

Сделать своими руками хорошие котлы для встраивания в печь – дело не сложное, но и здесь есть свои тонкости и нюансы. К примеру, трубу для них брать лучше толстостенную и бесшовную, но в самом крайнем случае, когда нет других вариантов, можно взять и со швом – но обязательно его перед этим еще раз заварить.

Подачу приваривать удачнее всего возле края верхней толстой трубы, а вот обратку – где душа пожелает, она все равно будет работать. Далее, нельзя сваривать трубы встык – необходимо по их краю снять фаску, чтобы сварочный шов был такой толщины, что и у стен труб. А вот при сварке встык некоторые места легко могут оказаться плохо проваренным, а потому котел начнет течь. Оптимальное расстояние между коленцами – 5-6 см, так варить удобнее всего. К слову, если вдруг оказалось, что новый котел в кирпичную печь течет, как решето, — ничего страшно. Все дырявые места нужно будет просто зачистить болгаркой, шлифовальным диском и промыть еще раз.

Выставлять котел в печи нужно строго по уровню, хотя совсем небольшие погрешности все же допустимы. Но — небольшие.

Технология кладки

Прежде чем приступать к кладке печи своими руками, необходимо выбрать схему и нарисовать своими руками план-порядовку, лучше при этом воспользоваться готовыми проверенными схемами. Примером такой печи можно назвать печь Кузнецова с отопительным регистром, вмонтированным в дымовой канал с одной из сторон печи.

Печь Кузнецов,

Для кладки своими руками подобной печи в частном доме понадобятся материалы:

бетон для фундамента;

кирпич красный полнотелый;

кирпич шамотный огнеупорный;

кладочный раствор или его компоненты: глина, чистый сухой песок, чистая вода;

металлические трубы для выполнения теплообменника.

Также нужно купить готовые элементы: колосниковые решетка, дверцы, заслонки, шиберы, кровельные проходки. Цена на эти элементы обычно довольно высокая, поэтому нужно заранее просчитать, что именно необходимо.

Печь с водяным контуром принцип работы. Принцип работы системы водяного отопления

Подобная система может работать двумя способами:

• На основе естественной (гравитационной) циркуляции воды . Естественная циркуляция воды становится возможна благодаря тому, что удельный вес холодной воды больше (она тяжелее), чем горячей. Такая значимая разница позволяет холодной воде, отдавшей тепло и стекающей по трубам к теплообменнику, вытеснять горячую воду в контур отопления. Главное условие организации такой системы: точка входа холодной воды в теплообменник проектируется ниже точек выхода из радиаторов. Чтобы условие было выполнено, теплообменник стараются размещать как можно ниже, нередко в подвале.

Схема закрытой системы отопления с бойлером-накопителем Источник petrenco.com

• На основе принудительной циркуляции воды . В частных строениях площадью свыше 80-100 м²система естественной циркуляции становится неэффективной – долго прогревается и плохо регулируется. Проблема решается встраиванием перед теплообменником циркуляционного насоса. Он обеспечивает постоянное движение воды по контуру, позволяет гибко регулировать давление и быстро повышать или понижать температуру обогрева. В зависимости от модели, насос может иметь разные габариты, по-разному встраиваться в контур и издавать шум разной силы.

Об особенностях печей с водяным контуром (ПВК)

Печи для водяного отопления дома на дровах могут иметь различный внешний вид, характеристики мощности и дополнительный функционал. Если они монтируются не в техническом (подвал, котельная), а в жилом помещении (кухня, гостиная), важность приобретает и ее внешний вид. Современная дровяная печь способна вписаться в любой интерьер и стать украшением гостиной. По материалу изготовления печи делятся на три вида:

• Кирпичные .
• Металлические (используется сталь или чугун).
• Комбинированные (как правило, металлическая топочная камера обрамляется кирпичным корпусом).

Дровяные печи, встроенные в водяной контур, также можно делить по способу сжигания топлива:

• Печи с традиционной топкой . У таких печей объемная топочная камера, куда помещается большое количество дров.
• Пиролизные или газогенераторные агрегаты . У таких печей особая конструкция, благодаря которой дрова горят медленно. Во время горения накапливается горючий газ, который затем сжигается в отдельной камере.

Особенностью любой ПВК является теплообменник, который может быть выполнен в виде змеевика, радиатора или котла. На размер и вид устройства влияет объем топки; одновременно, конструкция теплообменника определяет эффективность печи. По организации теплообменника печи делятся на три группы:

• Теплообменник встраивается в топку и представляет собой простую камеру (водяной котел) из листовой стали или систему труб. Такой способ уменьшает емкость топки; также существует опасность повреждения (протечки или взрыва при перегреве).

Пиролизная печь отличается высоким КПД и экономностью Источник pechivdom.ru

• Теплообменник размещается по периметру топочной камеры или в дымоходном канале (тогда он называется трубчатым плоским регистром), что увеличивает КПД системы. Такие ПВК более технологичны, стоят дороже и не подходят для использования в гравитационных системах. Если возможны перебои с электричеством, для циркуляционного насоса потребуется автономное питание.
• Печи пиролизного типа , где теплообменник находится рядом с камерами, заполненными горячим газом. Оборудование печи отличается сложным устройством и самым высоким КПД, энергия эффективно поглощается теплоносителем (водой), дым из печи выходит еле теплым. Для полноценной работы пиролизных конструкций важно качество изготовления и используемая при этом сталь.

Печь с водяным контуром своими руками. Плюсы и минусы печи

Обычная печка неравномерно распределяет тепло: непосредственно возле печки очень жарко, а чем дальше, тем становится холоднее. Наличие водяного контура позволяет теплу, которое вырабатывает печка, равномерно распределяться по всему дому.

Строительство отопительной печи с водяным контуром

Таким образом, только одна печка способна обогреть одновременно несколько помещений в доме. Печка работает почти также, как твердотопливный котёл. Только она не просто разогревает теплоноситель и водяной контур. Помимо этого происходит нагрев стенок и дымовых каналов, которым также отводится важная роль в отопительном процессе.

Теплообменник (змеевик) — основной элемент печки. Его устанавливают в топливную часть печки, и там к нему подключают всю систему водяного отопления.

К достоинствам печи с водяным контуром можно отнести следующие особенности:

• В первую очередь для такой печи не нужно приобретать дорогостоящие агрегаты и комплектующие.
• Правильно выстроенная печь прослужит вам длительный срок, не требуя дорогостоящего ремонта. Иногда, возможно, нужен будет лишь небольшой косметический.
• Печку можно создать любого дизайна: форма, размеры, декорирование — всё это на ваш вкус и финансовые возможности.
• Если сравнить печку, оборудованную водяным контуром и твердотопливный котёл, то с помощью первой происходит обогрев не только теплоносителя, но и дымовых отводов.
• Змеевиком можно оснастить уже построенную печку. Его можно вставить и в варочную печку.

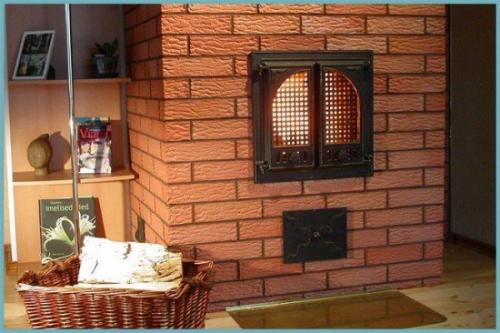

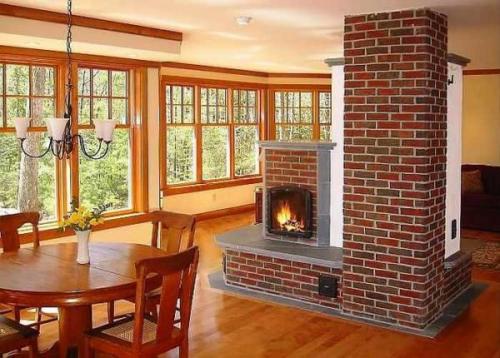

  Вариант печки, которая прекрасно вписывается в интерьер помещения

Недостатки у такого рода отопления тоже имеются.

• Когда теплообменник вставляют в топливную часть, драгоценное пространство последнего сильно уменьшается. Проблема решаема, если теплообменник встраивается в печь на этапе её строительства. Просто эту часть необходимо увеличить. Ну а если его вставляют в уже выстроенное сооружение, то другого выхода нет, кроме как неполного закладывания топлива, а частями.
• С такой печкой повышается пожароопасность. В печке и камине горит открытый огонь, плюс ко всему зачастую рядом хранятся запасные дрова. Не оставляйте без присмотра этот агрегат.
• Если печь будет эксплуатироваться неправильно, то попадание в помещения дома угарного газа может привести к весьма печальным последствиям.

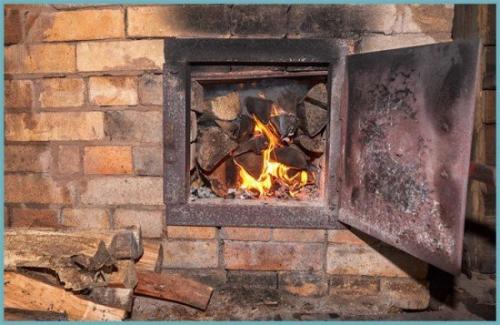

  Изображение, по которому становится понятно, что без присмотра агрегат лучше не оставлять

Специалисты советуют использовать в таких конструкциях незамерзающую жидкость, если в доме люди живут не постоянно, а, например, только в летний период времени.
