Делаем маленькую буржуйку самостоятельно. Модель дровяной буржуйки, выполненная из бака ресивера

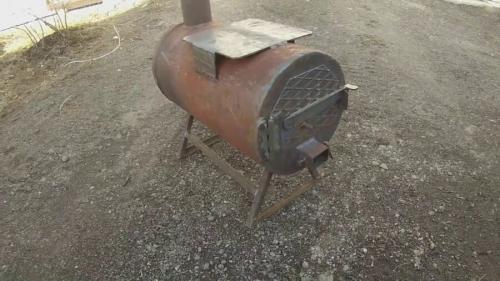

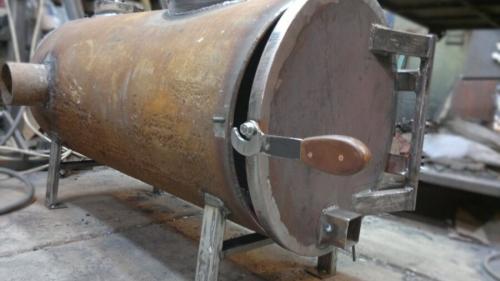

Хорошим вариантом для устройства печи послужит и бак-ресивер. Он уже оснащен крышкой люка, которая послужит альтернативным вариантом топочной дверцы. Для удобства загрузки дров потребуется лишь оснастить ее ручкой. Снизу бака нужно вырезать отверстие для извлечения остатков горючих материалов. Более подробноизучить схему дровяной буржуйки, а также найти исчерпывающие ответы на многие вопросы можно у нас на сайте.
Данная модель отопительной системы не имеет сложностей при изготовлении, но потребуется принимать меры осторожности при эксплуатации. Минусом такого варианта служит неудобство при очищении зольника.

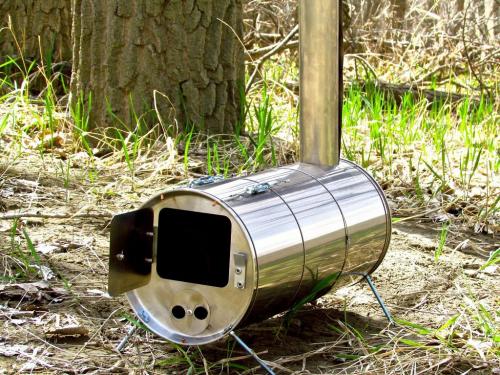

Еще одним неплохим вариантом можно считать мини-буржуйку, сделанную самостоятельно из легированной стали. На изображении можно увидеть схему-чертеж самой простой модели печного устройства, которую можно сделать из листового металла, с необходимой размерной сеткой всех элементов. За счет оснащения двумя перегородками, создающими лабиринт в камере, что позволяет добиться медленного горения дров, печь извлекает максимальное КПД из топливных материалов.
В дополнение к данной статье советуем ознакомиться на нашем сайте с чертежами коптильной кирпичной конструкции.
Экономичная буржуйка своими руками. Устройство печки под твердое топливо
Дрова, кирпич, уголь — это пока самый доступный и экономичный топливный материал. Его использование наименее безопасно, а значит и печь, работающую на таком топливе, сделать проще всего.
Вариантов различных модификаций буржуек, сделанных своими руками чрезвычайно много. Рассмотрим самые распространенные модели.
Печь-буржуйка из баллона и бочки

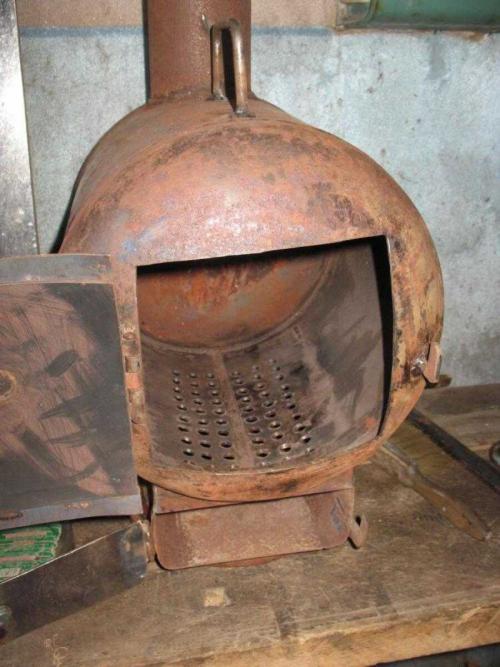

Старый газовый баллон из толстостенного металла подойдет для любых видов топлива, в том числе угля. Простая конструкция справится с задачей быстрого прогрева помещения, но как только поступление топлива прекратится, она будет быстро остывать.
Самодельная печь из баллона компактная, имеет аккуратный вид. Такую буржуйку используют для дачи, времянки, гаража.
Перед тем как разрезать газовый баллон, из него обязательно стравливают газ, сливают конденсат. Затем баллон полностью наполняют водой — она вытеснит остатки газа, омоет внутренние стенки
Чтобы из газового баллона получилась печь, в корпусе необходимо вырезать отверстия для дверки и под дымоход. Вырезанные участки металла послужат дверцами, после того, как к ним приварят завесы и запирающий механизм. Для поступления воздуха в топку дверку внизу сверлят насквозь.
Подробное описание процесса изготовления самодельного дымохода для буржуйки мы рассмотрели в другой статье .
В нижней части камеры размещают колосник из решетки (он может быть сварен из арматуры), под которым будет скапливаться зола. Можно также организовать варочную поверхность. Сделать это легче на горизонтально расположенном баллоне, приварив на нем с двух сторон уголки.
Хорошо, если бочка изначально имеет ножки. Если нет, нужно приварить их или установить печь на кирпичи.
Буржуйку из газового баллона можно использовать также как основу для дальнейшего сооружения водогрейной колонки, как ее еще называют — «Титан». Для этого поверх печки устанавливают нержавеющую емкость, сквозь которую проходит труба дымохода.
Вода в дровяном бойлере нагревается быстро, а дров используется мало — в летнее время достаточно одной закладки в небольшую топку.
Печь из бочки имеет ту же конструкцию, что и из баллона. Выбирать нужно емкость из толстого металла
Для буржуйки подойдет также металлическая емкость со стенками, толщиной не менее 3 мм. Открытый верх емкости закрывают кругом из металлического листа и заваривают.
В крышке или стенке вырезают отверстие под дымоход. Его диаметр должен составлять не менее 100—150 мм. Верх в такой буржуйке будет нагреваться настолько, что на нем можно будет готовить пищу, греть воду.
У нас на сайте есть также более подробная инструкция со схемами и чертежами по изготовлению буржуйки из газового баллона .
Особенности буржуйки на опилках
Если в хозяйстве нет недостатка в опилках, то такой вид топлива вполне оправдает свое использование. Такая буржуйка не требует частой загрузки — утрамбованные опилки внутри не горят, они медленно тлеют, выделяя тепловую энергию постепенно и обеспечивая теплом длительное время.
Рекомендуем вам посмотреть информацию о том, как изготовить брикеты из опилок своими руками.
Буржуйка на опилках, изготовленная своими руками, работает по принципу длительного горения. Медленный процесс горения позволяет экономить ресурсы — тепло не вылетает моментально в трубу, отапливая атмосферу
Основой печи может послужить металлическая бочка с открытым верхом (если емкость герметична, то верхушку срезают) или труба диаметром от 300 до 600 мм.
Затем из листа, толщиной в три или больше миллиметров, вырезают металлический круг, который должен быть меньшим чем внутренний диаметр бочки. В его середине прорезают отверстие диаметром 100 мм под конус для трамбовки опилок.
Заготовку приваривают к стенкам бочки. С помощью этого круга отгораживают зольник — в нем, с помощью стружки или щепок, будет проводиться розжиг. Высота зольника должна быть 100—200 мм.
Чтобы буржуйка не пропускала дым, между крышкой и внешним цилиндром делают песчаный затвор
Ниже приваренного круга вырезают окошко, которое будет служить как поддувало. К вырезанному кусочку металла приваривают завесы, делая дверцу для того же отверстия.
В крышке емкости делают выход к дымоходу. Крышка должна плотно одеваться на буржуйку и быть из достаточно толстого листа, иначе быстро прогорит.
Чтобы опилки могли гореть постепенно, нужно обеспечить ограниченную подачу кислорода в топливный отсек. Для этого внутрь топки вставляют конусообразный сердечник, вокруг него засыпают опилки и утрамбовывают. Конус осторожно вынимают, прокручивая, на бочку надевают крышку
Улучшить эту же модель можно, добавив дополнительный цилиндр. В этом варианте опилки будут находиться во внутренней камере, а пространство между двумя отсеками послужит для дожига газов и увеличения площади нагрева. В таком варианте выход дымных газов устраивают в нижней части печки.
Буржуйка своими руками из трубы. Буржуйка из кирпича - печь "на века" своими руками
Главными достоинствами этого вида буржуйки являются хорошая аккумуляция тепла, большая теплоотдача, высокая пожарная безопасность. Кроме того, она безопаснее для человека с точки зрения вероятности получения ожога при контакте. Буржуйку из кирпича можно сложить как со специальной чугунной варочной панелью, так и без неё.
Если такая печка, будет располагаться на бетонной стяжке или хотя бы на толстых массивных досках, то под неё фундамент можно не заливать. В случае, если пол из тонких досок, то без этого элемента конструкции не обойтись.
Чертежи:
В этом случае необходимо демонтировать часть пола и вырыть небольшой котлован глубиной порядка 30 см. Дно котлована засыпается песком, сверху укладывается щебень средней фракции, поверх которого устанавливается арматурная сетка. Монтируется деревянная опалубка, в которую и заливается бетонная смесь с примесью щебня. Поверхность выравнивается и оставляется сохнуть как минимум на неделю.
Перед кладкой кирпича на бетон необходимо положить лист рубероида и сверху присыпать песком. Первый ряд кирпича лучше выложить насухо: так будет возможность выровнять его по уровню. С песком нижний ряд не скрепляется, раствор выкладывается только на торцовую часть кирпича. На втором ряду необходимо закрепить дверцу поддувала. Она ставится на слой густого глиняного раствора и через специальные ушки закрепляется проволокой. За дверкой необходимо сформировать поддувальную камеру. На третьем ряду монтируется колосник. На четвертом происходит формирование топки и дымоходного канала. Над четвертым рядом устанавливается дверца топочной камеры. Происходит это также, как и в случае с дверцей поддувала.
Буржуйка из кирпича - это печь, которая будет служить вам на многие годы. Главными достоинствами этого вида буржуйки являются хорошая аккумуляция тепла, большая теплоотдача, высокая пожарная безопасность. Кроме того, она безопаснее для человека с точки зрения вероятности получения ожога при контакте.
Буржуйку из кирпича можно сложить как со специальной чугунной варочной панелью, так и без неё. Если такая печка будет располагаться на бетонной стяжке или хотя бы на толстых массивных досках, то под нее фундамент можно не заливать. В случае, если пол из тонких досок, то без этого элемента конструкции не обойтись.
Установка фундамента
В этом случае необходимо демонтировать часть пола и вырыть небольшой котлован глубиной порядка 30 см. Дно котлована засыпается песком, сверху укладывается щебень средней фракции, поверх которого устанавливается арматурная сетка. Монтируется деревянная опалубка, в которую и заливается бетонная смесь с примесью щебня. Поверхность выравнивается и оставляется сохнуть как минимум на неделю.
Кладка кирпича
Перед кладкой кирпича на бетон необходимо положить лист рубероида и сверху присыпать песком. Первый ряд кирпича лучше выложить насухо: так будет возможность выровнять его по уровню. С песком нижний ряд не скрепляется, раствор выкладывается только на торцовую часть кирпича. На втором ряду необходимо закрепить дверцу поддувала. Она ставится на слой густого глиняного раствора и через специальные ушки закрепляется проволокой. За дверкой необходимо сформировать поддувальную камеру. На третьем ряду монтируется колосник. На четвертом происходит формирование топки и дымоходного канала. Над четвертым рядом устанавливается дверца топочной камеры. Происходит это также, как и в случае с дверцей поддувала.
Чертежи
Буржуйка своими руками чертежи самая эффективная. Буржуйка своими руками: обзор самой эффективной и экономной буржуйки, инструкция, схема, чертежи, фото
Отличная печь-буржуйка является довольно известной конструкцией, которая способна эффективно и быстро обогреть небольшое по площади помещение.
Самостоятельное строительство подобных печей не является новинкой в кругах мастеров, ведь конструкция буржуйки идеально подойдет для отопления гаражей, мастерских, сараев и подсобных помещений.
Для создания самодельной буржуйки, зачастую используется большое количество разнообразных материалов, но схема работы устройства примерно одинакова для всех моделей.
Особенности строения буржуйки

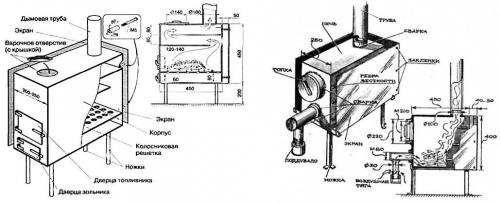

Любая модель буржуйки, собранной своими руками, независимо от модели и используемого материала, представляет собой конструкцию со следующими комплектующими:
- Цельный корпус, который располагается на опорных ножках.
- Экран.
- Дверца зольника, через которую производят чистку нагоревшей золы и удаление остатков несгоревших дров, угля, опилок.
- Важный элемент буржуйки – это дымоходная печь. От её устройства и качества исполнения зависит сила тяги в печи.
- Отдельно обустраивается дверца топки.
Для печей, на которых предполагается разогревать пищу, готовят удерживающие решетки. Выделяют также парогенераторные конструкции, где обязательно должны быть раздельные камеры для накопления пара. В различных типах устройств могут наблюдаться различные изменения, и могут потребоваться в работе дополнительные детали.
Требования к созданию буржуйки
Наличие печи-буржуйки, несомненно, позволяет существенно сэкономить на отоплении и финансовых расходах. Однако, в процессе строительства необходимо помнить, что конструкция должна соответствовать ряду критериев:
- Правильность сборки всех комплектующих. Малейшие дефекты в устройстве приведут к сбоям в работе печи. Например, некачественная тяга неизбежно приведет к задымлению в помещении.
- Достаточный обогрев помещения. Для соблюдения данного параметра мастера должны заранее готовить проект и чертеж будущей печи, рассчитывать предполагаемую мощность конструкции.
- Относительная изолированность буржуйки. Вокруг самодельной печи не должно быть легко воспламеняющихся предметов, горючих жидкостей и газа. А само устройство лучше установить на огнеупорную площадку, например, из бетона.
Сама конструкция должна быть максимально устойчивой, для чего особое внимание уделяют монтажу опорных ножек. Самая эффективная самодельная буржуйка в полной мере отвечает всем поставленным требованиям.
Виды топлива, используемого в буржуйках
От вида используемого топлива зависит количество выделяемого тепла, площадь, подлежащая обогреву, возможность задымления в помещении. Наиболее известными признаны следующие виды топлива:
- Дрова. В качестве самой эффективной моделью печи признана буржуйка на дровах.
- Уголь является более дорогим топливом. К плюсам использования относят длительное горение и большее количество выделяемого тепла. Ограничивает практическое применение достаточно высокая стоимость.
- Торф и опилки широко используются для отопления небольших по площади помещений. Однако, для подобного топлива следует соблюдать особые условия хранения, чтобы брикеты не намокли. В случае попадания влаги, материал не будет гореть или будет подавать слишком мало тепла.
Абсолютно запрещено использовать в качестве основного источника обогрева жидкие горючие смеси (бензин, масла), которые могут стать причиной пожара.
К тому же, в процессе горения образуются насыщенные пары и едкие смолы, которые вызывают раздражение глаз и дыхательных путей у человека.
Идеи для создания буржуйки
Мастера и домашние умельцы научились строить печи для обогрева вспомогательных помещений из различных подручных материалов. Из чего можно сделать буржуйку:
- Металлический бидон.
- Кирпичная кладка.
- Сделать буржуйку в гараж можно из использованной железной бочки.
Наиболее часто применяется в самостоятельном строительстве листовое железо, которое имеет удобную форму для окончательной сборки конструкции.

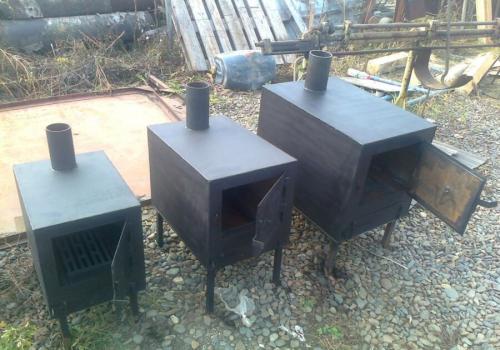

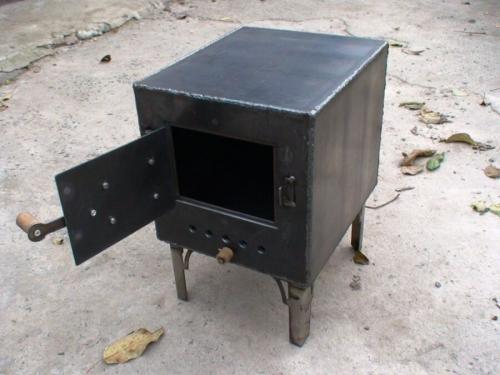

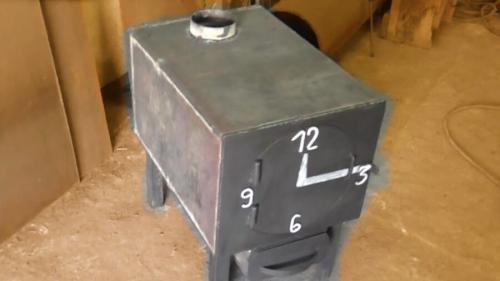

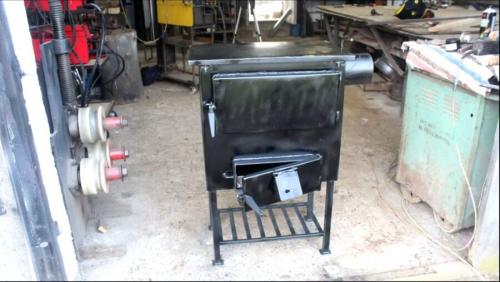

Делаем буржуйку пошагово из листового железа
Самым практичным способом изготовления печей считается сборка конструкции из листового железа.
Материал является достаточно прочным, легко поддаётся обработке, при правильной обработке антикоррозийным составом может длительно выполнять свои функции.
Подготовка инструментов для работы
Сборка печи предполагает работу со сварочным аппаратом, а значит, необходимо заранее подготовить рабочее место достаточного размера без воспламеняющихся предметов. Также пригодится мастеру:
- Сварочный аппарат.
- Болгарка для резки металла.
- Рулетка и строительный уровень.
- Труба для организации дымохода.
Для крепления деталей между собой необходимы стальные уголки.
Самодельная буржуйка с высоким кпд. Сборка печки-буржуйки из трубы

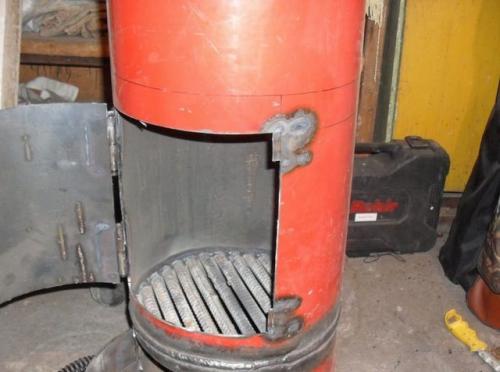

В данном случае без сварочного аппарата не обойтись. Функцию основы конструкции будет выполнять отрезок обыкновенной металлической трубы. Подойдет даже старая бочка. Сборка будет осуществляться по уже знакомой вам схеме. Сделайте из прутков колосниковую решетку и скрепите ее с корпусом. Соединение выполняется при помощи сварки . У этой буржуйки будет сразу 2 заслонки: поддувала и топки. Модель можно успешно использовать как для прогрева различных помещений, так и для приготовления разнообразной пищи.
Сборка печки-буржуйки из трубы
Буржуйки ценят именно за то, что они способны прогреть помещение за максимально малое время. Но одновременно с этим возникает и главный минус подобных печек – после прекращения горения они остывают так же быстро, как и нагреваются . Металл практически не аккумулирует тепло.
Для устранения приведенного выше недостатка достаточно обложить самодельную буржуйку огнеупорным кирпичом
Для устранения приведенного выше недостатка достаточно обложить самодельную буржуйку огнеупорным кирпичом. Он хорошо накапливает тепло и продолжает отдавать его окружающему пространству в течение долгого времени после завершения работы печки. Однако для того чтобы помещение прогрелось печь придется топить дольше, чем без подобного кирпичного ограждения. Но и этот недостаток с легкостью устраняется. Достаточно лишь сделать в кирпичном экране несколько вентиляционных отверстий. Подобные системы довольно часто используются в банях.
Кирпичный экран выкладывается на некотором расстоянии от стенок агрегата. Это очень важный момент. При выборе подходящего расстояния следует ориентироваться на площадь обогреваемого помещения и габариты самой печи.
Буржуйка, огражденная кирпичным экраном, будет максимально эффективно расходовать топливо и качественно обогревать помещение в течение весьма продолжительного времени.
