Сейчас нестандартные отопительные приспособления, сделанные своими руками, применяются многими домашними умельцами. Одним из самых интересных, простых в изготовлении, надежных и дешевых в эксплуатации является самодельный агрегат, использующий в качестве топлива отработанное масло. Его можно буквально за пару часов соорудить из газового баллона. Такой котел имеет простую конструкцию и принцип работы.

Печка на отработке, сооруженная из газового баллона располагает двумя отсеками. В них происходит сжигание топлива. Причем такой процесс выполняется дважды. Сначала наблюдается прямое сгорание отработанного масла (в первом отсеке). Это приводит к появлению паров горючей смеси. Они отправляются во второе отделение самодельного котла. Там происходит их соединение с воздухом, в результате чего появляется горючий высококонцентрированный состав. При его сжигании образуется огромное количество тепла, которое способно обогреть достаточно большую площадь помещения.

Печка на отработке из газового баллона проста и недорога в эксплуатации

Агрегаты из газового баллона обладают множеством достоинств. Стоимость их сборки и эксплуатации минимальная. Вы можете использовать любой старый газовый баллон, который валяется где-нибудь в гараже не один десяток лет. А отработку несложно приобрести в ближайшем автосервисе. Стоит она копейки. Здесь главное не применять чересчур загрязненное масло, так как в этом случае показатель полезного действия печки снизится, а сложность ее обслуживания (чистки) увеличится.

Другие преимущества котлов на отработке:

• Безотказная конструкция. В готовом агрегате, по сути, нечему ломаться.
• Полная автономность. Не нужно подключать печь к электрической сети либо иным источникам энергии.
• Малый расход горючего. Агрегат, сделанный из баллона на 50 л, потребляет за час не более 2 л отработанного масла.
• Отсутствие копоти и гари, неприятного запаха при эксплуатации устройства.
• Универсальность. Интересующие нас печи подходят для любых нежилых объектов, будь то автогараж, хозяйственное либо производственное помещение, частный парник либо теплица.

Немаловажно и то, что печь из баллона прекращает свою работу сразу же после сгорания топлива (прекращения его подачи в отсек для сжигания).

Безопасная печь на отработке. Печь на отработанном масле своими руками — изготавливаем по чертежу и пошаговой инструкции

Недавно сам сделал печь на отработанном масле. Времени, как и денег, ушло немного. За фото не судите – делал наспех, поэтому особо аккуратничать было некогда. Также такую печь можно топить дровами – большая камера хорошо для этого подходит.

Вот такая печка на отработке

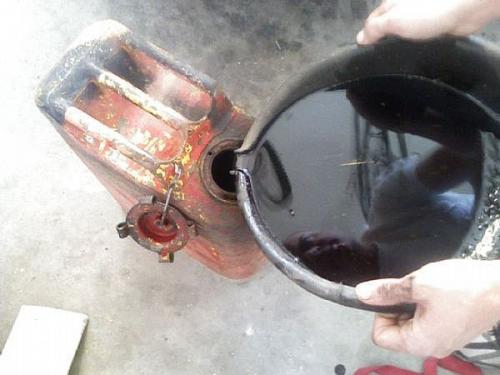

Отработка

Техника безопасности

Сразу начну с предупреждений и нравоучений. Перед началом работы трезво оцените свои возможности. Помните: такая печь является потенциально опасным оборудованием. Любые ошибки могут привести к трагическим последствиям. Но если вы все сделаете правильно, готовая самодельная печь на отработке ни в чем не будет уступать сертифицированному обогревателю заводского производства.

Печь я изготавливал сам. Специалистом в сфере отопительных систем я не являюсь и на подобное звание не рассчитываю, инструкцию подаю как есть, можете пользоваться строго под свою ответственность.

Единственное, что могу посоветовать из своего опыта: ни в коем случае не собирайте масляную печь не капельного типа. У подобных агрегатов резервуар для отработки расположен внизу основной части конструкции. Делать это не рекомендуется по той причине, что при нагревании масло становится пожароопасным и в целом непредсказуемым.

Также я не советовал бы вам собирать печку с открытой горелкой и пламенем.

Также я не советовал бы вам собирать печку с открытой горелкой и пламенем

Принцип работы самодельной печки на отработке

Моя печка на отработке работает по очень простому принципу. Производится розжиг. Топливо начинает гореть на поверхности корпуса и раскаляет печку. По ходу процесса через дымоотводящую трубу под воздействием тяги выводятся нефтяные пары.

Конструкция печки включает часть дымохода с множеством отверстий (обычно их до 50). Эта часть агрегата называется горелкой. В такой горелке нефтяные пары перемешиваются с кислородом, поступающим в дымоотводящую трубу под воздействием тяги. В результате их смешивания процесс горения начинает осуществляться гораздо чище и интенсивнее с выделением огромного количества тепла.

Принцип работы самодельной печки на отработке

Из чего собирать печь?

Для сборки подобной печки я подготовил следующее:

• баллон от газа на 50 литров;
• стальную трубу. Лучше всего использовать трубу диаметром 10 см. На корпус, горелку и дымоход хватило двух метров изделия;
• стальной уголок. Всего у меня ушло немного больше метра уголка на 5 см. Из него я делал подставку под печку, различные внутренние детали теплообменника и дверные ручки;
• лист стали. На заглушки и днище верхней камеры ушло около 50 см2 4-миллиметрового листа;
• тормозной диск. Я использовал чугунный диск от машины. Главное, чтобы по размеру он свободно входил в баллон;
• пустой баллон от фреона. Подойдет стандартный баллон. Главное, чтобы игольчатый вентиль работал. Его я использовал для изготовления топливного бака;
• кусок шланга для подачи топлива;
• пару хомутов;
• кусок полудюймовой трубы. По ней в печку будет подаваться масло;
• вентиль на полдюйма;
• петли.

Изготовление корпуса

Из этого баллона буду делать печку

Я использовал б/у-шный баллон. Газа в нем уже не было, но на всякий случай я открыл вентиль и оставил баллон так на улице на ночь.

Потом я осторожно и медленно просверлил в днище баллона отверстие. Чтобы не появлялись искры, я предварительно смочил сверло маслом.

Отверстие

Потом я заполнил баллон водой и слил ее – это убрало остатки газа. Работайте аккуратно, старайтесь не разлить газовый конденсат, т.к. воняет он очень сильно и очень долго.

Потом я вырезал пару проемов. В верхнем проеме я сделаю камеру сгорания и поставлю теплообменник, в нижнем будет горелка с поддоном. Камера вверху специально сделана такой большой, чтобы при необходимости ее можно было топить дровами, прессованными брикетами и т.п.

Показано, как режу баллон

Показано, как режу баллон

Показано, как режу баллон

Показано, как режу баллон

В итоге вот что вышло

Потом я еще раз промыл вскрытый газовый баллон от газового конденсата.

Дно камеры топливника и горелка

Затем я сделал дно для верхнего отсека печки. Для этого использовал лист стали 4-миллиметровой толщины.

Из стали дно вырезал

Примеряю дно. Все вырезано аккуратно и соединяется почти без зазоров

Донце на месте

Горелку решил делать 20-сантиметровой – этого хватит.

Это будет горелка

Сверлю отверстия

Подшлифовал

По окружности сделал множество отверстий, чтобы воздух мог спокойно попадать к топливу. Когда все отверстия были готовы, я отшлифовал внутреннюю часть горелки. Вы тоже обязательно сделайте это, т.к. на торчках и прочих дефектах начнет активно собираться сажа.

Сначала я вварил горелку в днище верхней камеры, а затем установил их на положенное место. На такую полку печки можно спокойно укладывать древесину . Актуально для случаев, когда нет возможности пополнить запасы отработки.

Сначала я вварил горелку в днище верхней камеры

Установил горелку

Изготовление поддона для отработки

Поддон сделал из чугунного автомобильного тормозного диска. Чугун отличается хорошей жаропрочностью, поэтому решил взять именно его.

Лучшая печь на отработке. Преимущества и недостатки печки на отработанном масле

Заводская или самодельная печь на отработанном масле характеризуется рядом преимуществ:

• обеспечением быстрого и эффективного нагрева закрытых помещений в виде теплиц, бытовых построек, складских и технических комнат;
• независимостью устройства от электричества и газа;

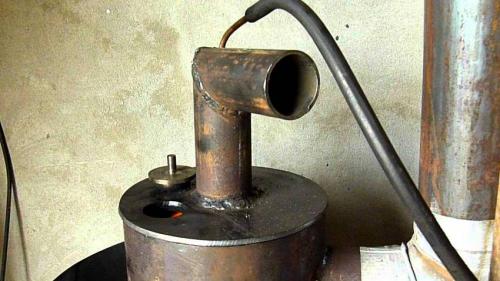

При обеспечении нормального режима работы печь не создает много копоти и гари

• уникальными конструктивными особенностями аппарата, которые позволяют осуществлять процесс приготовления пищи;
• простотой в эксплуатации;
• отсутствием открытого пламени;
• надежностью конструкции, которая выполняется из металлических изделий, соединенных сваркой;
• при обеспечении нормального режима работы печь не создает много копоти и гари;
• благодаря небольшому весу и габаритам аппарат можно транспортировать;
• печь можно изготовить из металлолома;
• при работе устройства обеспечивается сжигание масла и его паров;
• печь можно сочетать с системой водяного отопления, установив сверху бак.

Печь на отработке закрытого типа не лишена недостатков, среди которых можно выделить следующие:

• возможность засорения питающей трубки отработанным маслом;
• необходимость монтажа дымохода длиной не менее 4 м;
• наличие раскаленных открытых поверхностей;

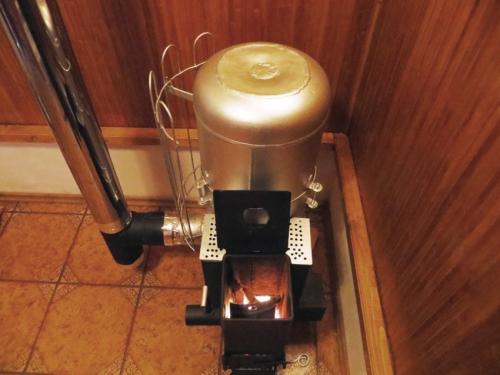

Печь на отработке обеспечивает быстрое и эффективное нагревание закрытых помещений разного типа

• еженедельная очистка дымохода и емкости для масла от скопившихся отходов;
• большая вероятность загрязнения одежды и помещения во время контакта с топливом;
• емкость с горючим должна располагаться в теплом помещении;
• неприятный запах отработанного масла;
• погасить пламя в аппарате можно лишь после полного выгорания топлива;
• при неправильной эксплуатации возрастает пожароопасность;
• характерный гудящий шум в процессе работы печи;
• топливо загорается лишь при нагревании его до температуры вспышки.

Важно! Перед тем как заливать масло в систему, следует его отфильтровать.

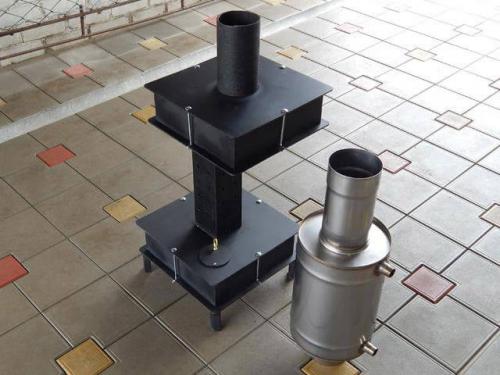

Печь на отработке из газового баллона с водяным контуром. Достоинства и недостатки применения отработки для отопления

Стоит отметить, что по тепловой мощности печь на отработке можно сравнить с электрическим обогревателем в 15 кВт, при этом потребуется порядка 0,5-2 литров топлива в час.

Принцип функционирования печи на отработке из газового баллона заключается в прямом нагреве воздуха. Целесообразно применять такие агрегаты в крупных помещениях – зимних садах и оранжереях, гаражах, складах и ремонтных мастерских. Если в автосервисе, например, постоянно есть большой запас отработанного масла, то его вполне можно использовать для отопления – и выбрасывать не нужно, и экономия на ресурсах.

Среди преимуществ отработки можно назвать:

• отсутствие копоти и гари во время сжигания;
• пожарная безопасность – сгорают только пары, а не само отработанное масло;
• удобство в использовании.

Есть у этого топлива и ряд недостатков, в частности:

• Неочищенное отработанное масло из автосервиса нельзя применять в котлах из-за большого количества примесей, поскольку засорятся основные элементы агрегата. Это чревато серьезными последствиями, вплоть до взрыва. В домашних условиях очистку сделать невозможно. Поэтому приобретать нужно специальное подготовленное масло.
• По закону все предприятия, у которых скапливается большое количество отработанного масла, должны заключать договора на его утилизацию со специальными фирмами. Это платные услуги. Поэтому забрать у них отработку совершенно бесплатно вряд ли получится.
• При отрицательной температуре отработка замерзает. Поэтому для нее нужно найти место для хранения или же углубить емкость с маслом в землю, ниже уровня промерзания грунта.
