Печь для бани своими руками из газового.. Выбор места установки газовой печи

Печь для бани своими руками из газового.. Выбор места установки газовой печи

Если баня уже построена и осталось только подобрать удобный способ отопления, то стоит выбрать подходящую конструкцию газовой печи. С другой стороны, можно выбрать подходящий вариант устройства и немного подкорректировать банное помещение в процессе установки.

То есть желательно изначально выбрать будущий вариант отопления и строить здание в соответствии с этим выбором.

Процесс установки самодельной газовой печи достаточно прост. Необходимо лишь придерживаться основных правил техники безопасности. Хорошо выполненная печь при своевременном проведении ремонтных работ может прослужить владельцу пять и более десятилетий

Монтаж и установка газовой банной печи осуществляется, как правило, в парилке, в смежном моечном помещении или частично в комнате отдыха. Главная задача печи — это обеспечение полноценного обогрева всего банного сооружения и поддержание постоянной температуры.

Для уменьшения потерь тепла самодельную газовую печку лучше всего размещать в центре баньки. Установлено, что если источник тепла не контактирует непосредственно со стенами, то наблюдается значительное уменьшение теплопотерь за счет тепловой шапки. Тепло не уходит из здания через стены.

Теплый воздух циркулирует по всей парилке. Он поднимается от центра помещения до потолка, там он отражается от пароизоляции с отражающим слоем и распространяется по всей площади парилки.

Таким образом париться в помещении можно будет максимально долго. Однако не всегда удобно устанавливать газовую печь прямо в центре парилки.

Кирпичные и каменные печи отличаются большой длительностью прогрева. Так, при возникновении желания попариться, печь нужно начать разогревать примерно за 8 часов до посещения парилки. Однако такие печи сохраняют тепло в разы дольше, чем металлические

Выбор места установки печи из различных вариантов подразумевает свои преимущества и недостатки. Если устанавливать самодельную газовую печь в парилку, то потребуется дополнительно провести систему вентиляции.

Это связано с ускоренным расходом кислорода. К преимуществам этого способа установки относится возможность регулирования температуры не выходя из парилки.

Установка газовой печи в бане своими руками в комнате отдыха дает следующие преимущества:

• Отсутствие ускоренного выжигания кислорода, следовательно, нет необходимости в усиленном вентилировании помещения.
• В парилке не занимается полезное для посетителей пространство, следовательно, она вместит больше человек.
• Парилка не будет загрязняться гарью и другими отходами, связанными с работой печи.
• Газовая печь , установленная в смежной моечной или в комнате отдыха, обычно отапливает не только парилку, но и все остальные комнаты.

Данный вид монтажа потребует дополнительных манипуляций таких как создание отверстий в стене, ведущей к парилке. Однако если заранее предусматривать этот вид установки, не придется проводить никаких дополнительных работ.

Печь в баню из дисков. Правила пожарной безопасности при обустройстве самодельных печей

Соблюдение правил пожарной безопасности – важнейший аспект при эксплуатации и изготовлении самодельных печей. Это в равной степени относится и к печам заводского изготовления.

Поверхности печей имеют очень высокую температуру – это может вызвать возгорание легковоспламеняемых веществ. Что касается печей из дисков – они не имеют зольника, зола с частицами горячих углей может просыпаться через колосниковую решетку. Для их сбора необходимо установить емкость соответствующего диаметра, исключающего унос горячих частиц.

Немаловажный фактор – наличие дверцы топки. Закрытая дверца замедляет скорость сгорания топливной загрузки, предотвращает вылет горячих частиц, искр.

При строительстве банной печи из дисков или печи для сауны сгораемые строительные конструкции должны располагаться на безопасном расстоянии от раскаленных поверхностей, экранироваться слоем несгораемого материала. Несгораемый материал должен иметь низкий коэффициент теплопроводности. Расположение печи в саду, на даче не рекомендуется вблизи сгораемых конструкций и материалов.

Местом установки лучше выбрать свободное пространство без сильной ветровой нагрузки. Это исключит разнос искр в случае выпадения дров или падения печи. Нельзя сооружать печи из дисков для работы на отработанном масле или в режиме длительного горения. Свойства спецстали таковы, что полная герметизация сварным стыком может быть проверена лишь специальными методами и оборудованием неразрушающего контроля. Наличие негерметичности повлечет утечку высокотоксичных компонентов горящего масла или выброс дыма, угарного газа, опасных для здоровья человека.

Печь для походной бани своими руками. Основные форматы

Большой популярностью пользуются устройства двух схем – «Берег» и «Пошехонка». Все печи для туристической бани, так или иначе, относятся к одной из этих двух версий.

«Пошехонка» – особо компактная печка. Ее габариты составляют 0,3х0,3х0,5 м, масса равна 8-9 кг в зависимости от нюансов конструкции. Для изготовления «Пошехонок» используют листы нержавеющей стали толщиной 0,08 см.

Подобная конструкция полностью разбирается. Можно снимать:

• ножки;
• изолирующие экраны;
• топочную дверцу.

После демонтажа все эти элементы помещают внутрь печки. Изделие комплектуют трубой с двумя коленами общей длиной 1,5 м. Подобное устройство гарантирует легкость установки трубы в любом удобном месте бани. Хотя каменки тут нет, зато есть плоская поверхность сверху, на которую тоже неплохо ложатся камни. Особенностью конструкции является воздухозаборник, благодаря которому дрова могут гореть долго — до 6 часов подряд. Боковые экраны не только предотвращают случайное касание, но и помогают улучшить теплообмен.

Конструкция «Берег» заметно отличается от «Пошехонки». В этом варианте топочная камера толще, а снизу в ней есть характерный скос. А также благодаря монолитному кожуху гарантируется эффективное сдерживание уносящегося тепла. В «Берег» закладывают от 20 до 25 кг камня.

Съемная дверца имеет отверстие, позволяющее варьировать темп подачи воздуха. Это решение вкупе с отсутствием петель позволило сделать печь удобнее. В некоторых модификациях может присутствовать снимающийся водяной бак объемом 12 л. Как ножки, так и труба могут быть отсоединены. Их можно без проблем убрать в чехол.

Верх топки «Берега» оборудуется гасителем искр. Это устройство обеспечивает безопасность эксплуатации печки. Общая масса всех компонентов достигает 11 кг, что очень немного по сравнению с другими моделями.

Складные походные очаги могут прогреть баню до 80 или 100 градусов максимум за 40 минут, добиваясь хорошего пара. Но не все люди предпочитают покупать готовые устройства — многим больше нравится то, что делается своими руками.

Источник: https://bannye-pechi.postroivsesam.info/stati/mobilnaya-palatka-banya-s-pechkoy-svoimi-rukami-bani-palatki-ot-proizvoditeley

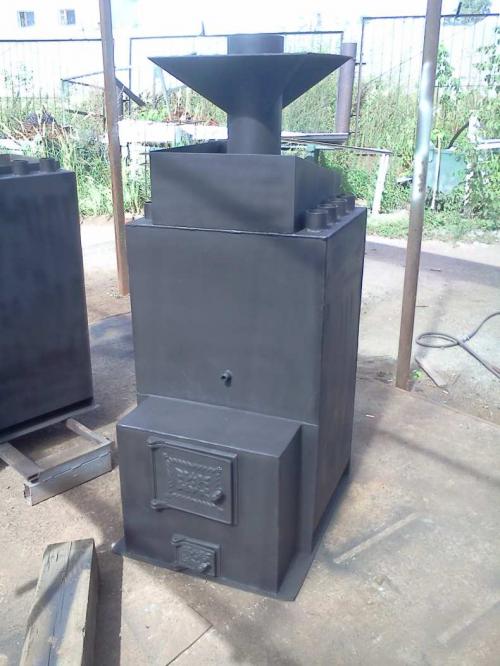

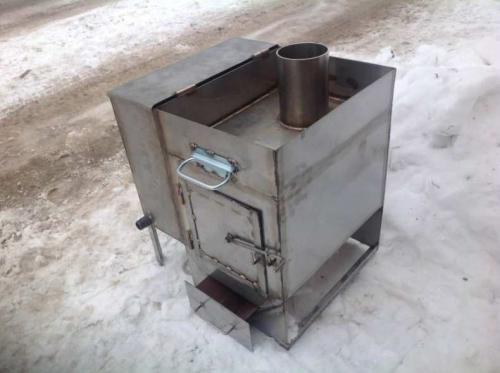

Печь для бани металлическая своими руками. Печь для бани из металла: ТОП-136 фото-примеров банных печей с чертежами и популярными размерами железных конструкций

Для отопления бани и получения пара применяются различные виды печей. Это может быть и дровяная из чугуна, а также металлическая для разного вида топлива. Вот именно о печи из металла пойдет речь далее.

В статье будет рассказано об особенностях данного агрегата. И показан пример, как изготовить металлический агрегат самостоятельно.

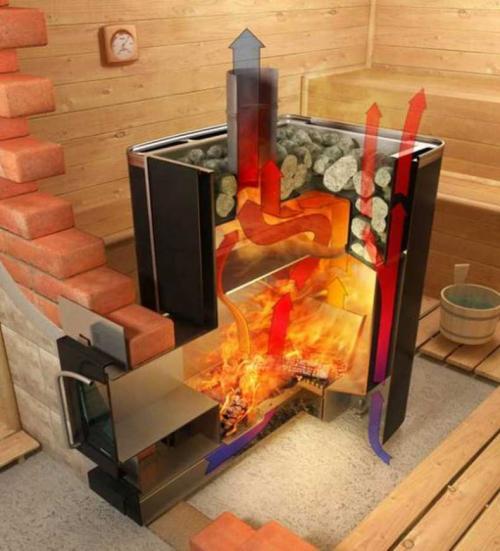

Характеристика печи для бани из металла

Самое простое, что можно сказать о таких печах, что они изготовлены из металла. И в отличие от кирпичных агрегатов, быстрее нагреваются, но так же и быстро остывают.

При этом монтаж такого изделия не сложен, как с финансовой, так и с физической стороны.

Считается, что металлические печи практически невесомы. Для продления работы нужно выбирать топливо, которое будет гореть как можно дольше времени.

• Топка в таких агрегатах изготовлена из стали. При большой температуре материал начинает сильно нагреваться, а значит и терять свои физические свойства.
• Считается, что уже при + 250 С, сталь становится уязвима. Хотя внешне, это никак не будет отражаться.

При + 550 С, металл становится коричневым. Выше температура сделает сталь красного накаленного цвета.

И печка уже не будет первоначальной формы. А иногда даже и пригодна для дальнейшего использования. Но решение проблемы есть всегда.

Температурное расширение печи из металла

По мнению мастеров печной отрасли, полностью изменить влияние высоких температур на сталь не получится. Но можно снизить такие показатели до необходимой точки. Для этого применяют два варианта. Это подготовка металла к монтажу печки для бани. Или же изменение расположения топки в агрегате.

Подготовка металла

После того как все детали печи вырезаны, необходимо взять элементы боковых частей, верхней и дверку топки. Все это хорошенько накалить до огненного состояния, не боясь деформации.

• Все можно быстро выпрямить молотком, так как металл при таком нагревании становится мягким как пластилин.
• Охладить и сравнить с первоначальными размерами печки. Если все нормально приступить к сбору агрегата.

Таким образом раскаленное железо уже не будет плавиться до такой степени (как плавка элементов) и сохранит изделие целым и невредимым, продлив срок службы на максимальный период.

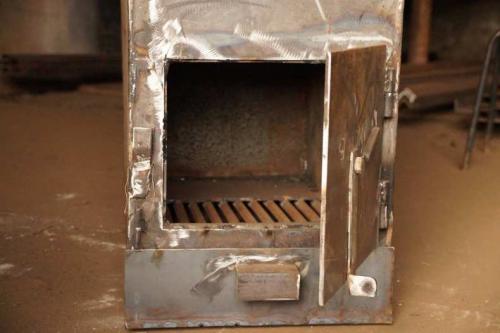

Подготовка топки

Любители банной релаксации, наверное в курсе, что для обустройства топки обычно используется колосниковый элемент. Он представляет собой железную решетку, на которую кладутся полена.

Сами решетки сделаны из листового металла или литого чугуна. И отличаются размерами отверстий. Это идеальный вариант для каменных печей.

Для металлических же агрегатов – это лишняя трата времени на подкладывание отопления. А также средств на покупку такого оборудования с колосниковой системой.

• Что же предлагают специалисты? Они настаивают на том, что вместо колосникового элемента использовать просто дно металлической печки, как основу для переработки топлива.
• Единственное, что нужно предусмотреть относиться к подвижной заслонке. Она поможет контролировать подачу кислорода к топке. Также для герметичности агрегата, стоит воспользоваться минеральной ватой или асбестовым шнуром.
• Этими деталями можно закрыть периметр дверцы топки. Таким образом топлива потребуется в два раза меньше, чем с колосниковой системой. Т.е. полена нужно будет подкладывать раз в 2 часа. При этом комната будет прогрета по максимуму, как и камни в каменке.

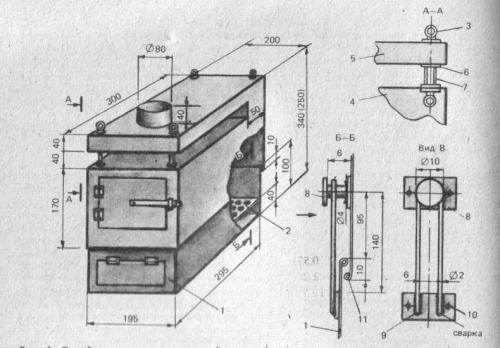

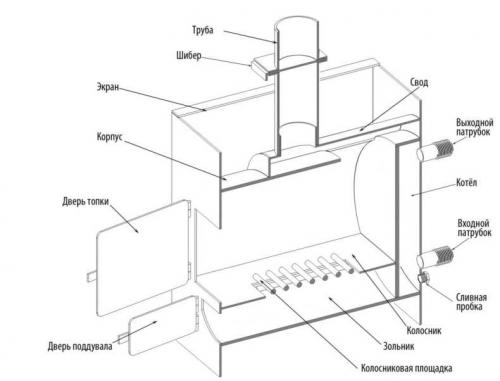

Размеры печи для бани из металла

При самодельном изготовлении печки применяют любые размеры, как ее бака, так и ее сторон. Также учитывают площадь парной и количество человек, которые будут париться за раз в помещении.

Далее будет приведен пример универсального варианта, который поможет сделать печь своими руками.

• Внешняя емкость для камней шириной 50 см и аналогичной длиной. Высота будет 80 см;
• Внутренняя каменка с шириной 40 см, такой же длиной. А высотой уже 50 см (расстояние между внутренней и внешней равно 5 см);
• Печь с шириной 50 см, длиной 90 см и высотой 50 см. Длина может отличаться от предполагаемого варианта. Неизменной остается внешняя каменка (50 см), но бак крепится со стороны на упорах;
• Бак. Можно взять шириной 40 см длиной 50 см и высотой 60 см. Вместимость бака будет до 120 литров. Этого хватит для 4 человек. Или же больше, так как речь идет об уже нагретой воде.

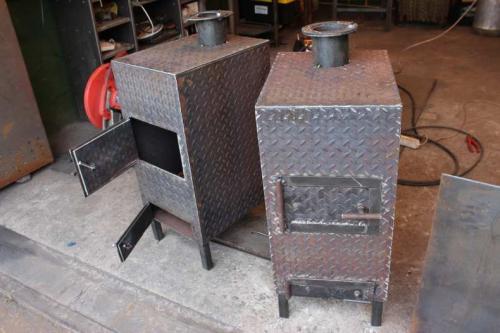

Изготовление печи из метала своими руками (пошагово)

Если есть желание, металлическую печь можно сделать самостоятельно. Для этого необязательно иметь какие-то специальные навыки, достаточно изучить систему изготовления такого оборудования в интернете или в книжном формате. И конечно же запастись хорошим настроением.

Инструкция

Для начала подготавливают необходимый материал. В данном случае листовая сталь чем толще, тем лучше.

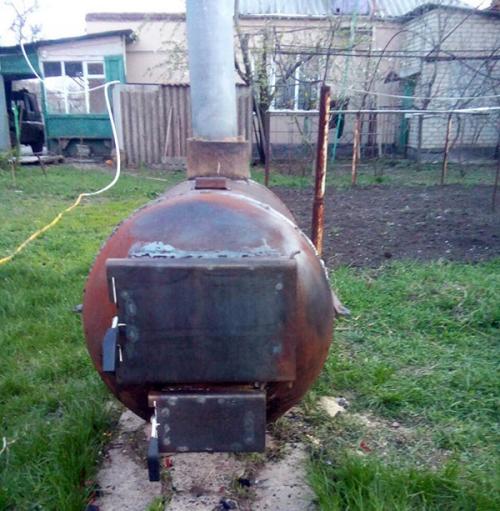

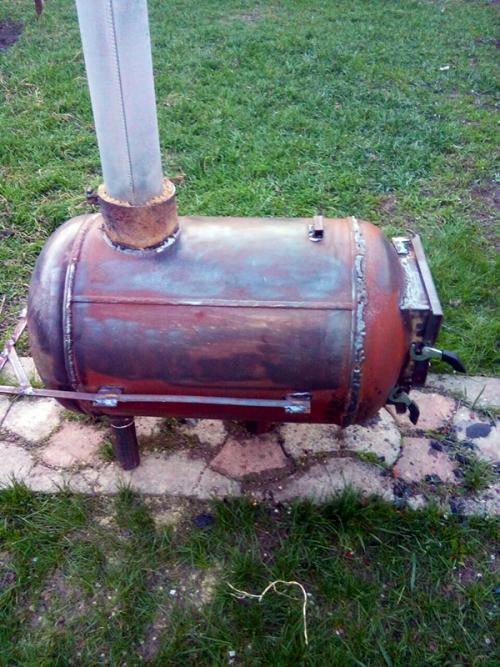

Печь для бани из двух газовых баллонов. Как сварить печь для бани из трубы или баллона

Самодельная печь для бани из трубы – достойная альтернатива источникам тепла заводского изготовления. Далеко не каждый любитель банных процедур может позволить себе такой агрегат, не говоря уже о том, чтоб построить добротную кирпичную печь, под которую и места не всегда хватает. В то же время, имея необходимый инструмент и навыки, железную печку можно сделать собственноручно в домашних условиях либо заказать знакомому сварщику. Отсюда и цель данной статьи — рассказать, как своими руками сварить банную печь из куска трубы большого диаметра или газового баллона.

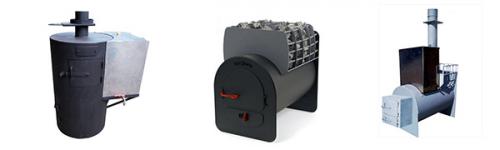

Выбор подходящей конструкции печки

Вначале несколько слов о преимуществах такого подхода к решению вопроса. Вообще, самодельные печи для бани из металла делают не только из труб или баллонов, но и листовой стали — что у кого есть в наличии. Из листов обычно варят корпус прямоугольной формы, уступающий цилиндрическому по таким критериям:

1. Сложность изготовления. Железная труба – это практически готовый топливник, а листовой металл еще нужно раскроить, порезать на заготовки и собрать в одно целое посредством сварки.
2. По той же причине цена круглого изделия будет меньше, разве что вы все работы выполните самостоятельно.
3. Цилиндрическая форма банной печи из трубы лучше в плане теплообмена с окружающим воздухом.
4. Круглое сечение всегда предпочтительнее прямоугольного с точки зрения движения дымовых газов.
5. Плоская стенка топливной камеры прослужит меньше и прогорит быстрее, чем труба такой же толщины, изготовленная из той же марки стали.

Корпус банного отопителя без каменки

Задачу по изготовлению печи из трубы или газового баллона принято решать 2 способами: сделать корпус горизонтальным либо вертикальным. Оба варианта имеют право на жизнь и обладают собственными плюсами и минусами. Вертикальная печка для бани компактнее горизонтальной и уместна в парной маленьких размеров, где каждый квадратный метр на счету. Но она уступает по длительности горения и эффективности теплообмена, что немаловажно.

Во время горения наибольшая часть теплоты поднимается кверху, боковые стенки прогреваются не настолько сильно. А вверху площадь поверхности обмена небольшая, зато есть выход наружу через дымоход, куда тепло с радостью и устремляется. Не так идут процессы в горизонтальной конструкции печи, там патрубок дымохода находится далеко и по пути к нему раскаленные газы отдадут часть тепла полукруглому своду корпуса.

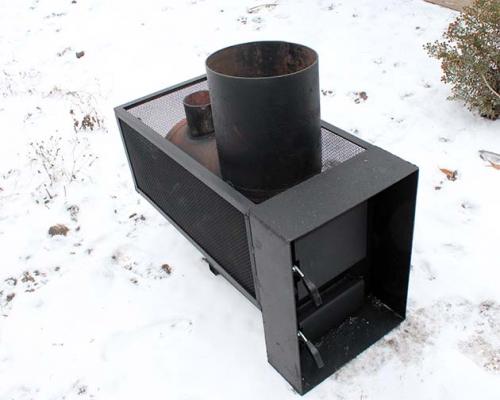

Готовое изделие с сеткой для каменки и выносной топкой

КПД горизонтальной металлической печи, сваренной из трубы своими руками, будет всегда немного выше, чем вертикальной.

Похожая ситуация и с прогоранием дров. Внутри вертикального топливника пламя охватывает весь массив топлива, если не прикрывать подачу воздуха дверцей зольника. Но так баню не протопишь, ведь задача источника тепла – выдать много тепла за короткий промежуток времени. В топке, вытянутой в длину, пламя движется от лицевой части к задней, сжигая дрова постепенно и более эффективно. Один нюанс: подобный отопитель занимает больше места и подойдет не для всякой парилки.

Как сделать горизонтальную печь в баню

На просторах интернета можно отыскать немало информации по изготовлению разных печей для бани из металла, в том числе чертежи и видео. Информация не всегда полна и понятна обычным людям, встречается множество повторов. Поэтому ниже на фото и в чертежах представлен рабочий экземпляр металлической банной печи, сделанный экспертом нашего проекта Виталием Дашко из баллона диаметром 0.5 м с толщиной стенки 5 мм.

Примечание. Отопительный агрегат для бани из баллона несколько проще в изготовлении и удобнее в эксплуатации, что разъяснится далее. Сварить печь в баню можно таким же образом из трубы DN500 (внешний размер 530 мм).

Для проведения работ необходимо приготовить следующие дополнительные материалы:

• листовой металл (Сталь 10—20) толщиной 4 мм – на дверцы;
• асбестовый шнур – на уплотнение дверец;
• отрезок трубы DN150 для патрубка дымохода;
• арматура из низкоуглеродистой стали периодического профиля, подойдет диаметр 16—20 мм;
• уголок 25 х 3 мм;

Примечание. Если делается такая же печь из трубы DN500, то вдобавок понадобится листовая сталь толщиной 5 мм для монтажа боковых стенок топливника.

Рекомендации по подбору металла

Чтобы печь для бани получилась надежной и прослужила долгие годы, нужно правильно подобрать марку металла. Поскольку подобные теплогенераторы обычно собирают из подручных или купленных на металлоломе материалов, то среди обрезков может оказаться высокоуглеродистая либо легированная сталь, что крайне нежелательно. Оптимальный вариант – сталь с содержанием углерода до 2% (Ст10, Ст20).

Печь для маленькой бани. Как правильно выбрать?

Сначала нужно разобраться с мощностью печки для парной.

Принимаем для примера размеры бани:

• ширина – 2 м;
• высота – 2,2 м;
• длина 3 м.

В этом случае общая площадь высчитывается перемножением длины и ширины помещения. В нашем случае, она равна 6м2. Но нам важен объем для расчета мощности. Поэтому потребуется умножить площадь на высоту стен – 6*2,2= 13,2 м3.

Теперь важно подсчитать возможные теплопотери. Для этого определив общую площадь окон, дверей умножаем это значение на 1,2

В нашей парной одна печь и окно в предбаннике. Поэтому потери тепла принимаем равными 2,3 м3. Складываем общий объем и объем потерь – 15, 3 м3.

Дальше необходимо определить мощность с учетом уровня поглощения тепла. Принимаем для расчета, что наша баня сделана из деревянных бревен. В этом случае перемножаем полученный объем и коэффициент, для бревенчатых стен он равен 1,6. 15,3*1,6=24,48. Округляем в большую сторону и получаем, что для нашей парной из бревен с одной дверью и окном потребуется приобрести печку, мощностью 25 кВт.

Это примерный и грубый расчет.  При выборе печи для бани необходимо обратить внимание еще на несколько факторов.

Помимо мощности при выборе мини – печи важно обратить внимание еще на несколько факторов;

Вид сжигаемого топлива. Отечественные и зарубежные производители выпускают печи для небольших бань, работающие на разных видах топлива. В эксплуатации самый дорогой – электрокалориферы. Разработаны даже печи, работающие на солярке или на угле

Но для российских любителей пара и веника, самыми популярными остаются именно печи, работающие на дровах.Следует обратить внимание на устройство топочного отделения. Можно приобрести конструкцию с возможностью вынести топку в отдельной помещение

Для мини бань – это самый оптимальный вариант, но потребующий больших затрат при покупке. Но в этом варианте есть одно неоспоримое преимущество – в парной не потребуется сорить и складывать дрова.Узнайте вид засыпки и устройства каменки. Они могут быть закрытыми или открытыми. Наиболее востребованы у консерваторов конечно открытые каменки, но набирают популярность именно закрытые отделения с камнями.

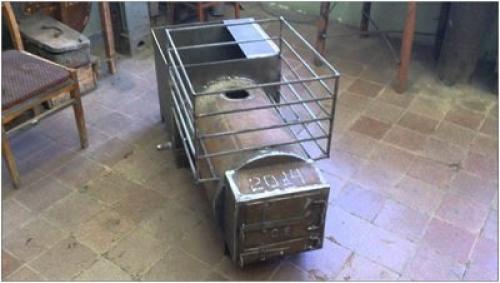

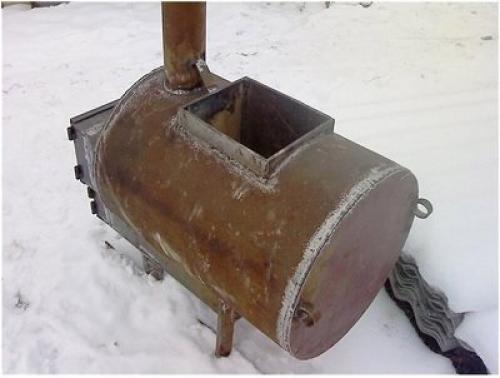

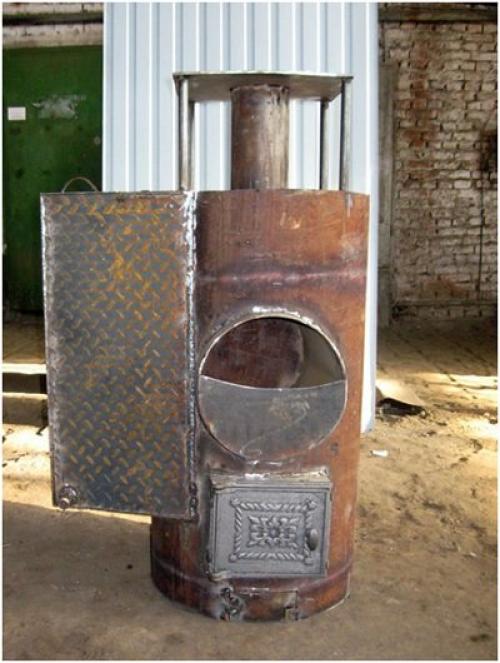

Печь в баню с газового баллона. Выбор конструкции

Самодельные банные печи изготавливаются не только из труб, но и из других подходящих материалов, к примеру, листового металла и газовых баллонов.

В большинстве случаев из металлических листов получается прямоугольный корпус, что по многим параметрам хуже корпуса из круглой трубы.

Следует отметить и сложность монтажа печи при помощи металлических листов, ведь в процессе необходимо выполнить раскройку, сделать заготовки и правильно скрепить. В случае с печью для бани из трубы 530 все гораздо проще, поскольку здесь работы производятся на уже готовом топливнике.

Информация. Круглые печки для бани гораздо проще чистятся, а также лучше в плане теплообмена с окружающим воздухом.

Преимущества трубы 500

Рассмотрим более подробно преимущества трубы цилиндрической формы перед другими возможными материалами для изготовления банной печи.

Итак:

• Топка округлой цилиндрической формы весьма схожа с идеальной сферической, благодаря чему, с точки зрения теплотехники, превосходит печи прямоугольной формы;
• В большинстве случаев для изготовления банной печи применяются толстостенные трубы, что существенно повышает технические параметры конструкции;
• Также, благодаря толстым стенам используемых водопроводных труб, срок службы банной печи довольно долгий. При этом габариты механизма позволяют его передвигать и транспортировать.

Безусловно, у данной конструкции есть и весьма существенные недостатки, которые отчасти исходят из тех же самых достоинств, поскольку для обработки труб подобной толщины понадобится гораздо больше материалов и более мощные инструменты.

Характеристики материала

Прежде, чем начинать работы по обустройству самодельной печи, важно правильно подобрать саму трубу.
Каждая из них имеет маркировку, составляющие цифры которой определяют следующее:

1. Способ, которым труба была изготовлена;
2. Стандарт производства;
3. Размер трубы;
4. Марка стали.

Для того, чтобы остановить свой выбор на том или ином варианте трубы, из ее маркировки необходимо выяснить размеры.

К примеру, обозначение 500х10 говорит нам о диаметре трубы и толщине стенки.

Самодельная печь для бани из трубы горизонтальной, а также вертикальной конфигурации должна как можно более равномерно прогреваться за кратчайший промежуток времени.

Безусловно, количество потраченного при этом топлива должно быть минимальным.

Наиболее подходящими считаются следующие размеры:

• Диаметр используемой трубы должен быть не более 550 мм;
• Оптимальная толщина стенки – от 9 до 13 мм.

Внимание! Печь с подобными размерами позволит без большого расхода энергоресурсов прогреть помещение максимально быстро и качественно. При этом металлическая труба не будет подвержена изменению размеров из-за критических перепадов температур.

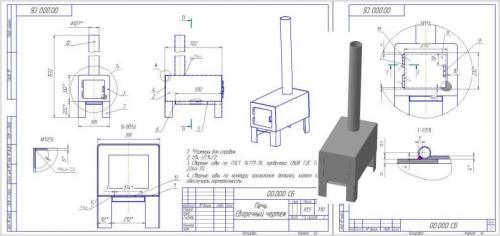

Чертежи

Первым этапом любого строительного процесса является составление чертежей.

Благодаря чертежам печи для бани из трубы 530 места для установки всех компонентов продумываются заранее, то бишь исключаются все возможные риски.

Информация. Чертеж печи для бани из трубы 400 можно изготовить самостоятельно, однако в этом случае вы должны обладать необходимыми для этого знаниями и навыками.

Безусловно, если вы не имеете опыта в подобных делах, можно использовать уже готовые чертежи или обратиться за помощью к профессионалам.

Что понадобится

Изготовление банной топки без помощи профессионала требует максимальной готовности, особенно в вопросе расходных материалов и требуемых инструментов. Для данных работ нам понадобится:

1. Небольшой отрезок трубы;
2. Основной отрез трубы из металла, длина которого должна быть не менее 150 см, а диаметр – 50 см;
3. Лист металла с толщиной не менее 12 мм;
4. Металлические пруты. Используются они для создания колосников. Также можно приобрести готовые колосники в специализированных магазинах;
5. Болгарка;
6. Петли из металла, в случае, если дверцы изготавливаются самостоятельно;
7. Сварочный аппарат.

Важно! В целях экономии рекомендуется приобретать не цельные трубы, а их отрезки.

Горизонтальная конструкция и процесс ее изготовления

Прежде, чем начинать работы, трубу большего размера следует разрезать на две части при помощи болгарки.

Первый отрезок должен быть длиной в 60 см, а второй – 90 см.

Отрезок большего размера будет выполнять функцию топки, а меньшего – бака для воды.
