Печки из металла для баньки либо саун стоят достаточно дорого, однако при небольшом опыте работы с металлом можно приступать к производству такой конструкции самостоятельно. Для понимания, как они выглядят, можно посмотреть фото печей из металла, сделанных своими руками.

Очень важно понимать, где будет стоять такая конструкция – в бане или сауне и от этого отталкиваться. К примеру, в сауне температура должна быть выше 85 градусов по Цельсию, а влажность будет составлять 15%.

В бане же наоборот, влажность будет составлять до 60%, а температура должна быть до 65 градусов по Цельсию.

Устройство работы печки

Для парилки хватит каменки, под которой будет находиться топка, прогревающая камешки до 250 градусов. Благодаря этому можно получать необходимый пар для сауны.

Банька имеет другой микроклимат, который создают мелкие капельки, разогревающие воздух до 150 градусов по Цельсию. Благодаря этому пар называется сухим. Сухой пар мы получаем только при температуре свыше 500 градусов.

Делаем печь своими руками

Изначально следует ознакомиться с чертежами печек, выполненных из металла. Важный нюанс – в разогретой печи достаточно сложно постоянно поддерживать единую температуру.

Для того, чтобы не перетапливать, нужно сделать следующее:

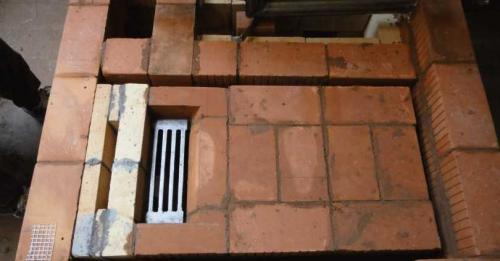

Футеровка печи. Для этого нужно обложить изнутри топку при помощи огнеупорного кирпича. Таким образом будет прогреваться только каменка. Еще на этапе проектирования, делайте топку большего размера, с учетом места для футеровки.

К сожалению, к минусам такого метода можно отнести выработку горячего дыма (снижает пожаробезопасность). Охлаждение можно провести, установив бак либо каменку на трубу.

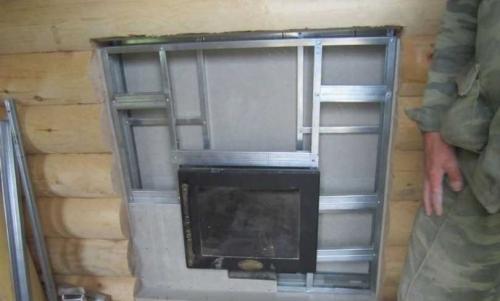

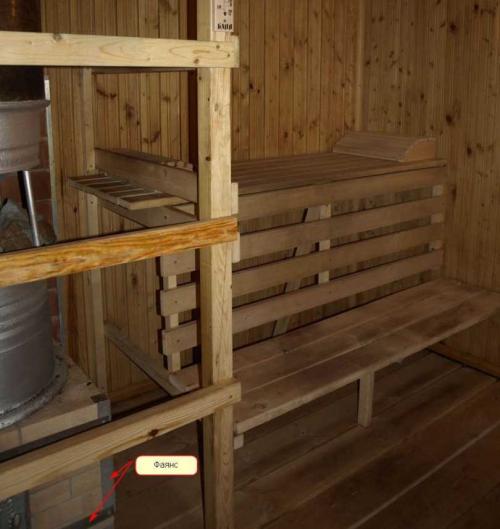

Установка кирпичного экрана возле печи в баню из металла своими руками. Экран можно поставить из керамики. Не забудьте оставить место для монтажа дверцы для контроля уровня прогрева воздуха.

Размеры печки

Для того, чтобы сделать печку нужного размера, необходимо сразу определиться какой объем камней вам необходим, какого размера помещение парной.

Стандартные расчеты – это до 40 килограмм камней на один кубический метр парной. Важное правило – чем больше камней, тем легче будет вырабатывать нужное количество пара.

Помните о том, что разные камни имеют разную плотность. Имея одну и ту же массу, могут занимать разный объем. К примеру, для обогрева парилки, размером до 14 кубических метров, понадобится сделать каменку со следующими размерами 30х40х30 см. При необходимости размеры корректируются.

Проектируя банную печь, необходимо опираться на точные чертежи печей из металла своими руками. Помните о том, что топка будет больше размера каменки наполовину.

Вначале просчитайте, где лучше расположить каменку в самой топке. Наилучшими местами считаются верх, возле задней стенки. Именно там градус температуры наивысший.

Не забывайте о том, что каменка нуждается в обслуживании. Именно поэтому рекомендуется монтировать ее таким образом, чтобы была предусмотрена подача воды.

Для этого в каменку необходимо добавить трубки, внутри емкости они разводятся так, что достают все камни. Необходимо предусмотреть воронку со стороны, где подается вода.

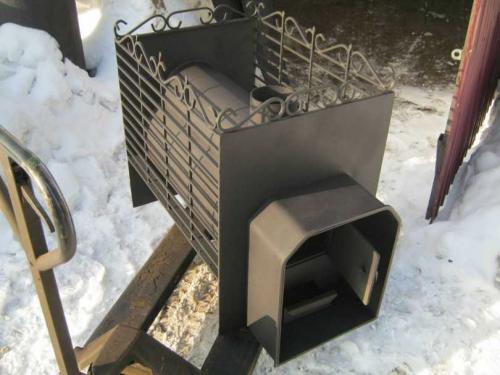

Сварная печь для бани своими руками. Варианты банных печей

Форма печи для бани имеет большое значение. От этого зависят производительность и теплоотдача. Наиболее удобными специалисты считают печи прямоугольной формы. Угля не раскаляются до накала. Такая форма обеспечивает более равномерный теплообмен в парилке. В качестве устройства отопления можно соорудить газовый котел для бани своими руками.

Печь Паровоз для бани

Печь для бани паровоз своими руками удобнее делать из трубы диаметром 30-50 см – это уже готовый корпус, который дополняется некоторыми элементами. Стенки без швов прослужат гораздо дольше сварных конструкций. Для печи рекомендуют применять сталь марки Ст3. Каменка закрытого типа позволит использовать баню непрерывно.

Этапы монтажа:

1. Трубу из металла отрезают по размерам чертежа. На дне делают отверстие по размеру зольника.
2. Внутри приваривают уголки для размещения колосника.
3. Закрывают задние стенки каменки и зольника.
4. Для дымохода делают отверстие и приваривают трубу.
5. Внутри приваривают патрубок.
6. Патрубок приваривают к дымоходу.
7. Обшивают корпус листовым металлом по размеру печи. Приваривают дверцы, петли и задвижки. Устанавливают колосники над зольником и решетку под каменкой.

Печь Булерьян для бани

Агрегат Булерьян снабжен множеством трубок вокруг корпуса, за счет которых достигается обогрев помещения. Принцип работы печи для бани на газу своими руками заключается в постоянном движении тепла. Трубки, вваренные в топку, нагреваются, и под действием тяги происходит движение теплого воздуха. Корпус печи имеет невысокую температуру, поэтому безопасен.

Движение воздуха регулируется задвижкой, которую размещают на дверце топки или на патрубке.

Принцип работы печи Булерьян

Для изготовления печи потребуются:

• труба диаметром 70 см толщиной 5-8 мм;
• листовой металл 5-8 мм и 2 мм толщиной;
• трубы диаметром 7 см;
• электроды;
• сварочный аппарат.

Отрезают трубу по размеру будущей печи и ставят ее на ножки. В верхней части цилиндра приваривают две пластины в виде конуса. Труды сгибают под углом 45 о и приваривают к верхней части корпуса. В шахматном порядке закрепляют куски металла. Конструкцию помещают в корпус и заваривают. Выпиливают отверстия для дымохода и дверей печи. Монтируют петли, заглушки и двери.

КПД полученного агрегата 75-80%, но имеются недостатки:

• много элементов, которые увеличивают время изготовления;
• агрегат получается больших размеров;
• очень тяжелая конструкция.

Буржуйка для бани

Малогабаритная печь для бани буржуйка горячего типа.

Чертеж буржуйки для бани

Для монтажа печи потребуются:

• труба для дымохода и основы
• лист металла;
• пруты;
• колосники.

Трубу отрезают по размерам. Проделывают отверстия для дверей зольника и топки. Заваривают среднюю стенку с отверстием под колосники, верх с отверстием для трубы и низ печи. Приваривают дымоотвод, петли, щеколды и двери. Устанавливают колосники.

Виды печей из металла. Сравнение печей из кирпича и металла

Не все конструкции кирпичных печей требует особого навыка, простейшие можно попробовать сложить самостоятельно. Чем же они будут отличаться от металлических печек для дома?

Сравнивать их можно по следующим критериям:

• принцип работы;
• скорость прогрева помещения;
• безопасность в эксплуатации;
• стоимость конструкции;
• охват площади для обогрева.

По каждому из этих пунктов у кирпичных и металлических печей есть плюсы и минусы.

1. По принципу работы . Металлическая печь требует постоянного внимания. Как только её перестают топить (подкладывать топливо), то она остывает. Кирпичная печь ещё довольно долго держит тепло после того, как топливо прогорело. По этому показателю кирпичная конструкция выигрывает.
2. Скорость прогрева помещения . Здесь кирпичная печь сдаёт свои позиции. При растопке холодной печи нужно ждать не менее 2 часов, чтобы почувствовать тепло. Железные печи для дачи в этом отношении находятся в выигрыше: уже через 20-30 минут после её растопки помещение интенсивно наполняется теплом.
3. Безопасность в эксплуатации . Металлическая печь считается менее безопасной, так как её корпус очень сильно раскаляется. Можно не только получить сильный ожог, но и подпалить одежду. Пожар произойдёт, если в опасной близости к металлической печи будут находиться какие-то предметы или вещи. Поэтому металлические модели рекомендуют ограждать негорючими материалами. В современных заводских моделях эта проблема решена.
4. Стоимость конструкции . Кирпичные печи обходятся дороже при возведении: и по материалу, и по стоимости работ. Можно, конечно, соорудить её и самостоятельно, но практиковаться нужно с самых простейших моделей. Малейшая ошибка может свести на нет все трудозатраты. Дело в том, что кроме требований к порядовке, нужно добиться полной герметичности конструкции. А с первого раза это сделать сложно. Качественную металлическую печь вполне можно изготовить самостоятельно.
5. Охват площади для обогрева . Здесь между стальной печью для дома и кирпичной выбрать сложно. Зависит от выбранной мощности. Если правильно произвести расчёты, то можно добиться хорошего обогрева с помощью любого отопительного прибора. Единственное, что плохо в металлических моделях, это большой расход топлива при необходимости обогрева огромной площади.

Железная дровяная печка. Достоинства металлических печей

Металлические бытовые отопительные печи имеют обширный перечень достоинств:

1. Металл отличается от керамики гораздо большей гибкостью и мягкостью, но при этом прочность данных материалов вполне сопоставима. Рассматриваемый материал легко поддается плавке, нарезке и изгибам, его можно сверлить и ковать, а готовые изделия не требуют обжига. В общем, обрабатывать металл можно большим количеством способов, и это качество явно относится к достоинствам.
2. Универсальность обработки позволяет при создании металлических печей использовать массу инноваций, направленных на повышение технических характеристик печи. Благодаря внесению конструкционных изменений КПД металлических печей может достигать 90%, в то время как обычные кирпичные печки выдают около 70%.
3. В случае с кирпичными печами уменьшение толщины стенки снижает прочность всей конструкции. С металлом все обстоит с точностью до наоборот – даже очень тонкий лист отличается солидной прочностью. Это позволяет снизить вес и себестоимость металлических печей в несколько раз по сравнению с кирпичными.
4. Небольшой вес и цельная конструкция, в свою очередь, существенно упрощают транспортировку металлических конструкций. Здесь также стоит учитывать прочность, которая придает изделию отличную устойчивость к механическим повреждениям. Нельзя не отметить и простоту монтажа – во-первых, легкая металлическая печь для дома не требует отдельного фундамента, а во-вторых, малый вес позволяет монтировать конструкцию сравнительно небольшими силами.
5. Еще одно немаловажное достоинство, заслуживающее внимания – хорошая теплопроводность металла. Данный фактор говорит о том, что собственная теплоемкость печки невелика, поэтому выработанное ей тепло используется только для прогрева дома, за счет чего и обеспечивается высокий КПД. Для сравнения: в кирпичных печах на прогрев самой конструкции уходит около 20% тепловой энергии.
6. Состав металла довольно однороден и, в отличие от кирпича, не имеет пористой структуры. Также стоит отметить высокую устойчивость к сырости и перерывам в работе отопления. Металлические дровяные печи совершенно не требуют регулярных и разгонных растопок. Достоинством является и простота встраивания варочной плиты и водонагревательного контура, чему способствует высокая теплопроводность материала и высокая скорость дожига газов.
7. Выпускаемые в промышленных масштабах печки сертифицируются как пожаробезопасные устройства, поэтому после приобретения остается только установить их. Правда, есть некоторые модели, для эксплуатации которых требуются специальные разрешения, но этот фактор проявляется далеко не всегда.

Металлическая печь своими руками: чертежи. Изготовление буржуйки – пошаговая инструкция

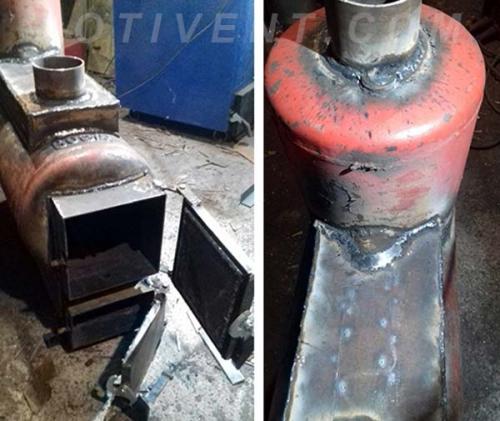

При использовании газовых баллонов первой операцией станет безопасное вскрытие этих сосудов. Порядок действий:

1. Полностью откройте вентиль, переверните резервуар с целью максимально слить оставшийся конденсат.
2. Выкрутите вентиль трубным ключом, заполните баллон доверху водой.

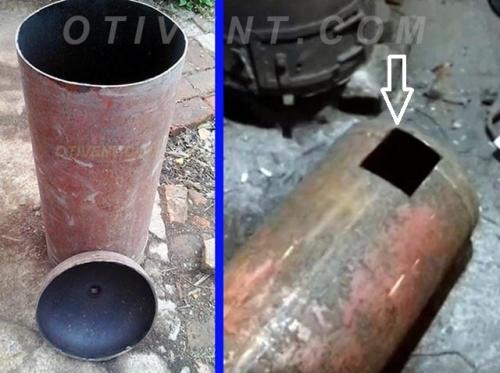

3. Болгаркой аккуратно срежьте боковину, ориентируясь по заводскому сварочному шву.

Справка. Пропан тяжелее воздуха, поэтому самостоятельно не выветрится. Остатки газа вытесняются из сосуда только водой, резка выполняется при заполненном резервуаре.

Вообще-то, крышку отпиливать необязательно, поскольку конструкцией не предусмотрена установка внутренней колосниковой решетки. Можно сразу вырезать проем под монтаж дверцы или боковое квадратное отверстие для выхода дымовых газов.

Как сделать печь длительного горения для дачи своими руками:

1. Выполните подготовительные работы – прорежьте щели колосниковой решетки, технологические отверстия для прохода газов и установки дверок. Распилите второй баллон, подгоняя будущую вторичную камеру под топливник.

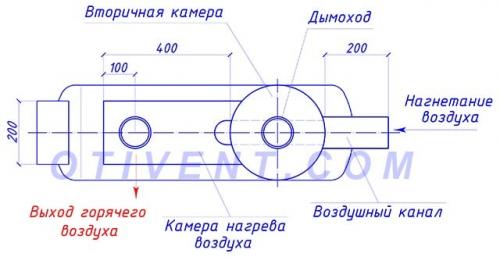

   Чертеж дровяной печки — вид сверху

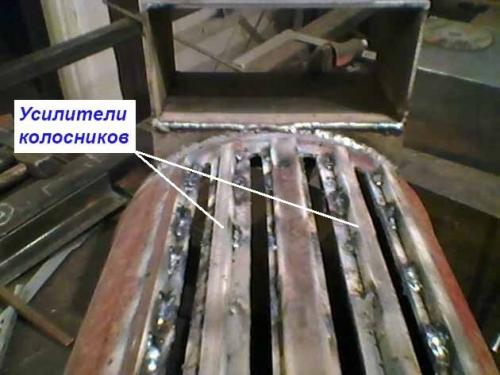

2. Наварите на колосники усилители из арматуры или профиля, как сделано на фото. Иначе при нагреве металл начнет прогибаться.
3. Приделайте зольник из металлических полос и ножки печи, ориентируясь по чертежу.

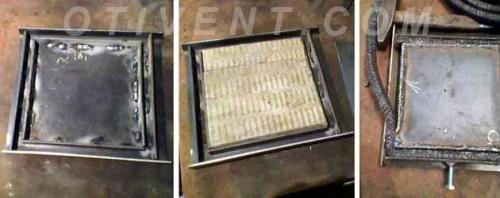

4. Изготовьте дверцы и обрамление, как показано на картинке. Уплотняйте притвор асбестовым шнуром, внутрь заложите базальтовый утеплитель.
5. Выполните отверстия в вертикальном корпусе, поместите внутрь трубу Ø76 мм, соблюдая угол 35…40°. Герметично обварите торцы, состыкуйте готовый элемент с горизонтальным баллоном.

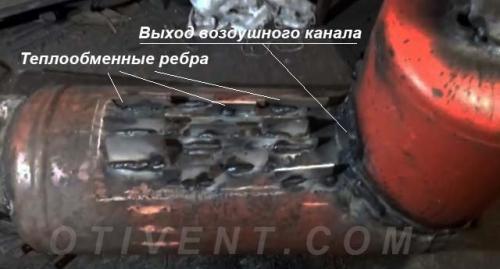

6. Сверху к своду топливника приварите несколько полос из обрезков металлопроката – они послужат ребрами воздушного теплообменника. Изготовьте корпус камеры, приделайте все патрубки.
7. Приварите обрамление, установите дверцы топки и зольника.

Совет. Не отступайте от чертежа и не увеличивайте размеры теплообменной полости – эффективность нагрева снизится. Угол монтажа наклонного канала дается приблизительно, главное, вставить трубу между боковыми стенками и хорошенько обварить.
