Котел для бани своими руками из трубы представляет собой достаточно простую конструкцию. Чтобы изготовить вертикальную конструкцию котла, потребуется заранее подготовить отрезок 20-дюймовой трубы длиной 1000 мм, три куска строительной металлической арматуры диаметром 14 мм, металлическая дверца для поддувала.

Труба выполняет роль корпуса отопительного устройства, внутри которого на трех уровнях изготавливаются опоры из арматуры. Опоры первого уровня располагаются в самом низу корпуса отопительного агрегата. Опоры второго уровня располагаются на высоте, которая зависит от размера заготовленной поддувальной дверцы. Третий уровень опор размещается в 20 см от верхнего края трубы. Для изготовления дна устройства используется круглая заготовка из листового металла, которая по размеру равна диаметру трубы используемой в качестве корпуса отопительного прибора. Толщина металла заготовки должна быть не меньше 4 мм.

Котлы, применяемые для отопления банного помещения, работают на твердом топливе и содержат в своей конструкции колосник . Этот элемент конструкции представляет собой решетку, изготовленную из чугуна. Этот конструктивный элемент обеспечивает поступление кислорода воздуха к горящему топливу и удалению сгоревших остатков. В домашних условиях колосник можно изготовить из листовой металлической заготовки соответствующего диаметра путем проделывания в нем продолговатых отверстий. Верхняя крышка такого отопительного устройства одновременно используется для размещения камней для парогенерации. В центре верхней крышки изготавливается отверстие, в котором закрепляется кольцо для фиксации дымовой трубы .

В трубе вырезается отверстие для соединения с металлическим коробом, длина которого должна быть несколько больше толщины стены, через которую короб выводится в топочную. В коробе располагаются топочный и зольный отсеки, которые оснащаются со стороны топочной комнаты дверцами.При проведении окончательной сборки сначала труба соединяется с коробом, после чего на положенные места устанавливаются колосник дно и крышка корпуса.

После сборки корпуса проводится монтаж отопительного устройства непосредственно в банном комплексе. После установки устройства проводится монтаж дымовой трубы. По окончании всех монтажных работ осуществляется укладка камней и монтаж теплового экрана из кирпича. При его монтаже следует помнить, что в нижней части следует сделать отверстия для осуществления циркуляции воздуха. Такая конструкция экрана позволит быстро и эффективно прогревать весь объем помещения банного комплекса.

Печь для бани из трубы 530 горизонтальная чертеж. Горизонтальная печь из трубы – видео

Основным отличием горизонтальной каменки является расположение корзинки для закладки камней и бака для воды снаружи топливного отделения. Поддувала и дверцы топливника выносятся за пределы парной.

Этапы работ по изготовлению печи своими руками:

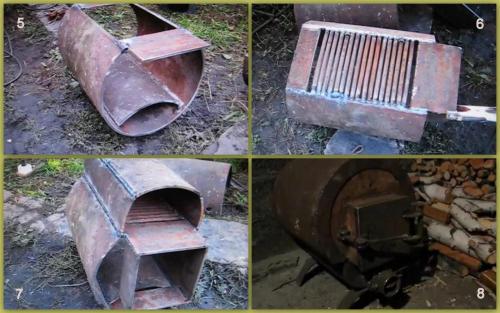

1. Толстостенная труба укладывается набок и чтобы не каталась, закрепляется. В ней, согласно чертежам, нужно сделать разметки. Для этого, отступив от низа 1/3 диаметра, на внутренних стенках проводятся две горизонтальные параллельные линии.
2. Из толстого стального листа вырезается основание топливника. Его ширина должна быть равна расстоянию между проведенными линиями, а длина – длине трубы.
3. Если в наличии есть заводские чугунные колосники, то посередине стального листа вырезается прямоугольное окно. Если готовых колосников нет, то их можно своими руками сделать из толстых арматурных прутков, наварив их на всю длину полученного окна снизу листа из стали.
4. Полученное основание топливника вдоль начерченных линий вставляется в основу конструкции и приваривается к внутренним стенкам трубы.
5. Торцевые стенки выполняются из толстых металлических листов. Их ширина должна получиться на 20 мм больше диаметра трубы, а в нижней части стенок для будущей печи нужно сделать ножки. Задняя стенка оставляется прямоугольной, поскольку к ней будет крепиться бак для воды, а переднюю можно закруглить. Тогда готовая печь для бани будет выглядеть более эстетично.
6. В торцевой передней стенке прорезаются два проема. Один из них (для поддувал) должен находиться на 10–15 мм ниже колосников. Проем для топки вырезается на 30–40 мм выше основания топливника.
7. Вырезанные из металлического листа фрагменты будут использоваться в качестве дверок. Крепят их к приваренным заранее к передней лицевой стенке гаражным петлям. Поддувала и топки перед установкой необходимо оборудовать запорными механизмами и ручками.
Относительно основания топки в правильном положении устанавливаются торцевые стенки и по всему периметру с помощью сварочного аппарата на стыке герметично обвариваются с основной трубой.
8. Между дымоходом и выходным отверстием топки можно установить вторичную камеру. В ней раскаленные продукты сгорания и дымовые газы окружающим камням будут передавать тепло, за счет чего повысится эффективность печи для бани. Сделать ее можно из трубы длиной в 350–450 мм и диаметром в 250–350 мм. Элемент разрезается на две равные части и торцы одной половинки завариваются вырезанными в форме полумесяца заглушками из стали.
9. Для дымохода в верхней части купола прорезается круглое отверстие. Оно должно быть немного смещено от центра и иметь диаметр трубы для дымохода. В полученное отверстие вваривается патрубок длиной от 100 до 120 мм.
10. Рядом с задней стенкой на самом верху основной трубы с диаметром от 150 мм прорезается еще одно круглое отверстие. Готовый купол нужно установить и приварить к основной трубе так, чтобы два отверстия относительно друг друга располагались вдоль продольной оси с небольшим смещением.
11. Из тонких арматурных прутков или перфорированного листового металла вокруг вторичной камеры наваривается корзина для камней.
12. К задней стенке полученной печи для бани крепится металлический бак для нагрева воды.

Печь для бани из трубы 530 чертежи вертикально. Как самостоятельно сделать печь из 530-й трубы для бани: пошаговое руководство

Если у Вас уже есть дом с участком, то рано или поздно. Это не просто место для купания, это традиционное русское место для отдыха, общения, расслабления.

Но не все могут или хотят заказать и получить готовую баньку «под ключ», многие строят баню сами. Если Вы, наш дорогой читатель, не боитесь мастерить самостоятельно, то эта статья поможет Вам своими руками изготовить несложную, но практичную печь из трубы для бани.

Что собой представляет

Баня без печи – не баня! Это не просто отопительный прибор, это душа баньки. Именно от правильно подобранной печи зависит скорость прогрева домика и каменки, микроклимат в парной и Ваше настроение.

Все мы видели – кто воочию, кто в фильмах – знаменитую «буржуйку». Печь из трубы очень похожа на нее, но вариант для бани отличается по конструкции – в таком агрегате должна быть каменка и, возможно, бак для нагрева воды. Все остальные элементы – как у других  печек: корпус, поддувало, топка с колосниками, труба.

Преимущества и недостатки печи из трубы

Преимущества:

• очень доступная цена самодельной печи;
• такой агрегат несложно смастерить своими руками;
• очень легко и просто пользоваться;
• может работать на дровах, угле, брикетах, торфе, пеллетах – в общем, на всем, что горит;
• металлический корпус быстро разогревается и прогревает парилку;
• долговечность;
• компактность;
• легко передвигается и транспортируется;
• прочный корпус устойчив к высоким температурам и долго не прогорает, но в случае возникновения отверстия можно просто наварить заплатку.

Недостатки:

• металл быстро нагревается и быстро остывает, поэтому приходится часто подбрасывать топливо в топку, что служит причиной большого расхода топлива;
• неравномерный прогрев парилки, для отопления больших помещений желательно установка двух подобных печек;
• имеется возможность обжечься о металлический корпус;
• это не самый пожаробезопасный вариант отопительного агрегата – деревянную стену необходимо изолировать от стали красным кирпичом.

Сделать самому или заказать

Перед выбором – купить бюджетную заводскую модель, прибегнуть к услугам мастера или– нужно трезво оценить свои навыки домашнего мастера и силу желания.

Если Вы хоть мало-мальски умеете варить и немного работали с металлом, у Вас имеется сварочный агрегат или есть возможность взять напрокат – можно смело браться за работу самому. Услуги мастера с его оборудованием обойдутся в кругленькую сумму.

Поэтому стоит взвесить все плюсы и минусы, прежде чем взяться за работу.

Примерная стоимость работ

Для грубой оценки стоимости готового изделия следует исходить из общепризнанной практики: работа при мелких строительно-ремонтных работах стоит примерно столько же, сколько стоят израсходованные материалы.

Если Вы покупали металл как металлолом, то работы потянут на большую сумму, чем материалы.

Виды и конструкции

Любая банная печь должна иметь корпус, поддувало, колосниковую решетку, топку, каменку, дымовую трубу и.

Горизонтальная

Отрезок трубы располагают горизонтально, каменка внешняя и открытая.

Бывают модели с выносной топкой – топка выходит в предбанник и не надо возиться с дровами или углем в парной. Бак для нагрева воды навесной.

Вертикальная

Трубу для корпуса располагают вертикально, форма печи напоминает «буржуйку», каменка закрытая и нагревается проходящими дымовыми газами, бак для нагрева воды располагают в верхней части корпуса.

Можно исхитриться и сконструировать модель с выносной топкой – ее можно увидеть на фото.

Чем горизонтальные печи отличаются от вертикальных моделей

Горизонтальные модели занимают больше места и  немного сложнее в изготовлении, чем вертикальные. Вертикальные легче. Горизонтальные капризнее в эксплуатации: или топка переохлаждается, топливо сгорает лишь частично и плохо прогревает каменку и помещение; или выдает хороший пар, только если угадали с размерами парилки.

Сложно заранее определить площадь контакта каменки и корпуса, желательно выполнять все работы точно по чертежу (или прототипу).

В вертикальных изделиях каменка проточная и лучше прогревается, чем в  горизонтальной модели, но КПД меньше – в горизонтальных топливо сгорает более полно.

Какой вид лучше

Достоинством вертикальной конструкции является  надежность и простота в выполнении. Именно ее изготовление мы и рассмотрим в нашей статье.

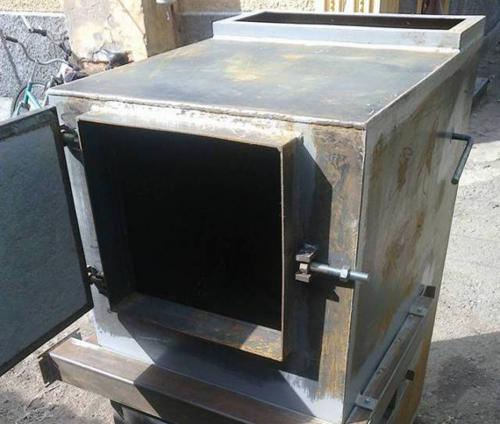

Котел в баню своими руками: чертежи. Из трубы

Прежде всего вам необходимо оборудовать место, где будет установлен данный аппарат, с точки зрения пожарной безопасности, пол должен быть бетонный или из специального жаропрочного материала. Можно сделать из кирпича, у вас получится своеобразный кирпичный подиум для установки.

Если у вас русская баня из деревянного сруба, стоит задуматься и о безопасности стен возле котла, их можно обшить негорючим материалом или тоже обложить кирпичом.  Для того, чтобы сделать своими руками котел из трубы, нам понадобится купить трубу длинной 1500 мм и диаметром 500 мм, толщина должна быть в районе 7-10 мм.

Разрежьте трубу на два  отрезка, один, 90 см, будет использоваться для топки, а другой, 60 см, будет служить как бак для нагрева жидкости.

Рассмотрим, как лучше сделать самодельный котел:

• Снизу сделайте отверстие , которое будет служить поддувалом, его размеры — ширина около 15-20 см, и высота 5-7 см. Также он будет служить зольником.
• Над поддувалом приварите стальной круг , толщина которого не менее 10 мм, предварительно вырежьте его, диаметр должен быть немного меньше самой трубы, чтобы вставить его. По центру сделайте отверстия, они предназначены для колосника. Колосник можно купить или сделать самому. Для фиксации приварите 4 ушка.
• Сверху топки сделайте отсекатель . Между отсекателем и трубой получаются небольшие просветы они служат для циркуляции дыма.
• Сделайте отверстие для топки 270 на 320 мм, из отрезанного листа металла сделайте дверь, закрепив на ней две петли и заслонку.
• Поскольку наш котел с каменкой, поверх топки приварите металлические прутья 14- 17 мм диаметром, это будет каменка. При ее расположении необходимо, чтобы до емкости с водой было не меньше 100 мм. Ее дверь установите таким образом, чтобы она была удобна в эксплуатации из парилки. Заполните 50% площади каменки камнями.
• Сверху заварите ее металлическим отрезком с отверстием , отрезок должен соответствовать диаметру дымовой трубы. Сверху наварите ограничитель для бака, в случае, если он съемный.
• Поверх установите бак , или приварите его. Не забудьте сделать на нем сливной кран. Сверху сделайте открывающуюся крышку.
