Изготовив котёл для бани своими руками, можно хорошо сэкономить и сделать его именно таким, как нужно (по форме, размеру, размещению и т.д.).

Есть несколько вариантов металлических котлов. Какой из них выбрать и как сделать его своими руками?

Пошаговая инструкция по изготовлению представлена далее.

В чем различия между печью и котлом?

И котёл, и печь выполняют одни и те же функции:

• нагревать помещение,
• нагревать воду,
• нагревать каменку.

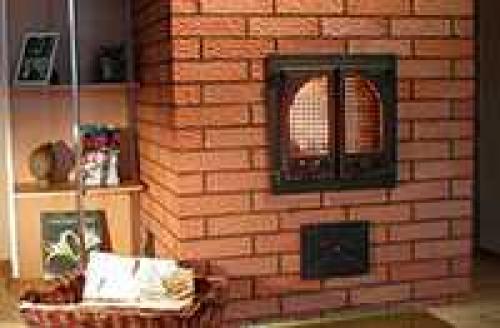

Однако печь строится из кирпича, а котёл – это металлическая конструкция.

Для печи нужно больше места, кирпич и навыки печника. Для котла: немного места, металл и навыки сварочных работ (или средства на готовый агрегат). Что лучше – может решить только каждый сам для себя, в зависимости от имеющихся возможностей.

Какие бывают виды нагревателей?

Итак, нагреватели могут быть:

• котлы и печи,
• с каменкой и без неё,
• каменки, в свою очередь, бывают открытыми и закрытыми,
• горячие и холодные (стенки у холодной печи – не более 50 0С.)

В зависимости от топлива, для которого предназначен нагреватель, это могут быть:

• газовые,
• электрические,
• твердотопливные,
• газогенераторные,
• жидкотопливные (дизельные).

Газовые котлы для бань широко применяют там, где подведён газ.

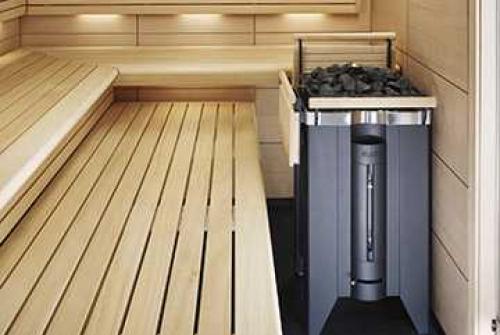

Электрические нагреватели для бани – пока редкость, т.к. электроэнергия дорогая. Хотя в последнее время стали чаще устанавливать инфракрасные обогреватели для бань, которые тоже работают от электричества. Этот вариант удобен тем, что не нужно строить дымоотводящих каналов.

И электрический и газовый котлы требуют особого внимания! Утечка газа или короткое замыкание (при высокой влажности бани это вполне реально) могут стать причиной пожара.

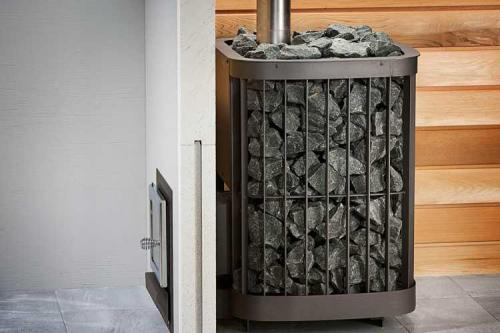

Особенности железных нагревателей

Делая котёл своими руками, человек получает свободу в том, какой формы, каких размеров будет агрегат, где его разместить и с какой стороны сделать топку. Будет ли он стоять на полу или подвешиваться на стену.

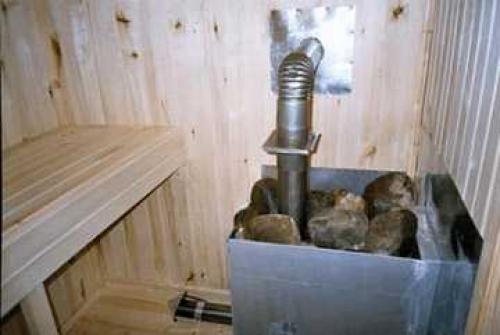

Дровяной металлический котел для бани

Самым популярным вариантом является дровяной металлический котёл. И так будет всегда, ведь потрескивание поленьев придаёт особый шарм банному процессу. Кроме того, это наиболее безопасный способ хорошо прогреть помещение.

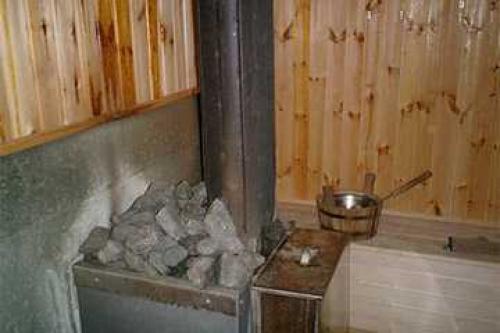

Газовый котел для бани

Газовый вариант, как всегда самый экономичный. Если есть возможность подключиться к магистрали – отлично, ведь менять каждый раз баллоны и дороже и хлопотнее (банный котёл расходует немало газа).

Преимущества:

• нет дыма, запаха гари,
• не нужно запасать топливо,
• самый недорогой энергоноситель,
• быстрый нагрев воды,
• компактный размер,
• способность держать определённую температуру.

Помните, что подключением газового оборудования могут заниматься только специалисты газовых служб. А подключение котла требует бумажных согласований.

Необходимые инструменты

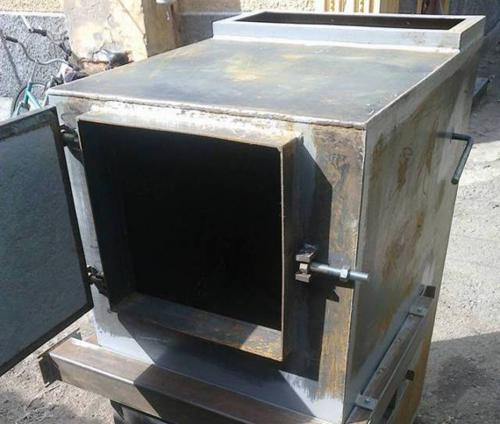

Итак, если Вы решили изготовить самодельный котел в баню своими руками, первым делом нужно убедиться, что в наличие есть все необходимые инструменты.

Понадобится:

• сварочный аппарат с электродами,
• болгарка с дисками,
• топор или зубило.

Если там, где планируются работы, нет электричества, разумеется, нужен генератор.

Для кладки кирпичного экрана:

• емкость для замеса раствора,
• мастерок.

Самые распространенные виды печей, которые устанавливают в частных домах русская, шведка и голландка. Кирпичная печь для дачи своими руками: какую выбрать? Читайте о требованиях безопасности для печей, а также инструкцию по кладке.

Печь для бани из трубы 530 вертикальная. Как самостоятельно сделать печь из 530-й трубы для бани: пошаговое руководство

Если у Вас уже есть дом с участком, то рано или поздно. Это не просто место для купания, это традиционное русское место для отдыха, общения, расслабления.

Но не все могут или хотят заказать и получить готовую баньку «под ключ», многие строят баню сами. Если Вы, наш дорогой читатель, не боитесь мастерить самостоятельно, то эта статья поможет Вам своими руками изготовить несложную, но практичную печь из трубы для бани.

Что собой представляет

Баня без печи – не баня! Это не просто отопительный прибор, это душа баньки. Именно от правильно подобранной печи зависит скорость прогрева домика и каменки, микроклимат в парной и Ваше настроение.

Все мы видели – кто воочию, кто в фильмах – знаменитую «буржуйку». Печь из трубы очень похожа на нее, но вариант для бани отличается по конструкции – в таком агрегате должна быть каменка и, возможно, бак для нагрева воды. Все остальные элементы – как у других  печек: корпус, поддувало, топка с колосниками, труба.

Преимущества и недостатки печи из трубы

Преимущества:

• очень доступная цена самодельной печи;
• такой агрегат несложно смастерить своими руками;
• очень легко и просто пользоваться;
• может работать на дровах, угле, брикетах, торфе, пеллетах – в общем, на всем, что горит;
• металлический корпус быстро разогревается и прогревает парилку;
• долговечность;
• компактность;
• легко передвигается и транспортируется;
• прочный корпус устойчив к высоким температурам и долго не прогорает, но в случае возникновения отверстия можно просто наварить заплатку.

Недостатки:

• металл быстро нагревается и быстро остывает, поэтому приходится часто подбрасывать топливо в топку, что служит причиной большого расхода топлива;
• неравномерный прогрев парилки, для отопления больших помещений желательно установка двух подобных печек;
• имеется возможность обжечься о металлический корпус;
• это не самый пожаробезопасный вариант отопительного агрегата – деревянную стену необходимо изолировать от стали красным кирпичом.

Сделать самому или заказать

Перед выбором – купить бюджетную заводскую модель, прибегнуть к услугам мастера или– нужно трезво оценить свои навыки домашнего мастера и силу желания.

Если Вы хоть мало-мальски умеете варить и немного работали с металлом, у Вас имеется сварочный агрегат или есть возможность взять напрокат – можно смело браться за работу самому. Услуги мастера с его оборудованием обойдутся в кругленькую сумму.

Поэтому стоит взвесить все плюсы и минусы, прежде чем взяться за работу.

Примерная стоимость работ

Для грубой оценки стоимости готового изделия следует исходить из общепризнанной практики: работа при мелких строительно-ремонтных работах стоит примерно столько же, сколько стоят израсходованные материалы.

Если Вы покупали металл как металлолом, то работы потянут на большую сумму, чем материалы.

Виды и конструкции

Любая банная печь должна иметь корпус, поддувало, колосниковую решетку, топку, каменку, дымовую трубу и.

Горизонтальная

Отрезок трубы располагают горизонтально, каменка внешняя и открытая.

Бывают модели с выносной топкой – топка выходит в предбанник и не надо возиться с дровами или углем в парной. Бак для нагрева воды навесной.

Вертикальная

Трубу для корпуса располагают вертикально, форма печи напоминает «буржуйку», каменка закрытая и нагревается проходящими дымовыми газами, бак для нагрева воды располагают в верхней части корпуса.

Можно исхитриться и сконструировать модель с выносной топкой – ее можно увидеть на фото.

Чем горизонтальные печи отличаются от вертикальных моделей

Горизонтальные модели занимают больше места и  немного сложнее в изготовлении, чем вертикальные. Вертикальные легче. Горизонтальные капризнее в эксплуатации: или топка переохлаждается, топливо сгорает лишь частично и плохо прогревает каменку и помещение; или выдает хороший пар, только если угадали с размерами парилки.

Сложно заранее определить площадь контакта каменки и корпуса, желательно выполнять все работы точно по чертежу (или прототипу).

В вертикальных изделиях каменка проточная и лучше прогревается, чем в  горизонтальной модели, но КПД меньше – в горизонтальных топливо сгорает более полно.

Какой вид лучше

Достоинством вертикальной конструкции является  надежность и простота в выполнении. Именно ее изготовление мы и рассмотрим в нашей статье.

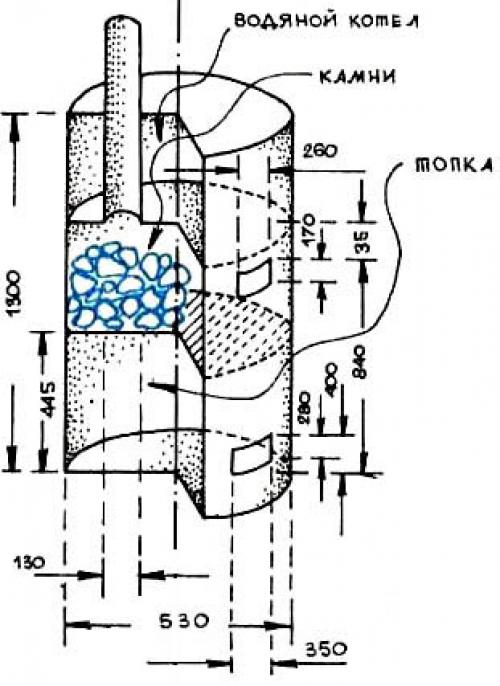

Котел в баню своими руками: чертежи. Из трубы

Прежде всего вам необходимо оборудовать место, где будет установлен данный аппарат, с точки зрения пожарной безопасности, пол должен быть бетонный или из специального жаропрочного материала. Можно сделать из кирпича, у вас получится своеобразный кирпичный подиум для установки.

Если у вас русская баня из деревянного сруба, стоит задуматься и о безопасности стен возле котла, их можно обшить негорючим материалом или тоже обложить кирпичом.  Для того, чтобы сделать своими руками котел из трубы, нам понадобится купить трубу длинной 1500 мм и диаметром 500 мм, толщина должна быть в районе 7-10 мм.

Разрежьте трубу на два  отрезка, один, 90 см, будет использоваться для топки, а другой, 60 см, будет служить как бак для нагрева жидкости.

Рассмотрим, как лучше сделать самодельный котел:

• Снизу сделайте отверстие , которое будет служить поддувалом, его размеры — ширина около 15-20 см, и высота 5-7 см. Также он будет служить зольником.
• Над поддувалом приварите стальной круг , толщина которого не менее 10 мм, предварительно вырежьте его, диаметр должен быть немного меньше самой трубы, чтобы вставить его. По центру сделайте отверстия, они предназначены для колосника. Колосник можно купить или сделать самому. Для фиксации приварите 4 ушка.
• Сверху топки сделайте отсекатель . Между отсекателем и трубой получаются небольшие просветы они служат для циркуляции дыма.
• Сделайте отверстие для топки 270 на 320 мм, из отрезанного листа металла сделайте дверь, закрепив на ней две петли и заслонку.
• Поскольку наш котел с каменкой, поверх топки приварите металлические прутья 14- 17 мм диаметром, это будет каменка. При ее расположении необходимо, чтобы до емкости с водой было не меньше 100 мм. Ее дверь установите таким образом, чтобы она была удобна в эксплуатации из парилки. Заполните 50% площади каменки камнями.
• Сверху заварите ее металлическим отрезком с отверстием , отрезок должен соответствовать диаметру дымовой трубы. Сверху наварите ограничитель для бака, в случае, если он съемный.
• Поверх установите бак , или приварите его. Не забудьте сделать на нем сливной кран. Сверху сделайте открывающуюся крышку.

Самодельные печи для бани из металла чертежи. Чертежи печей для бани из металла

Существует ряд аппаратов, которые выделяются конструктивностью и принципом работы. Прежде чем приступить к сборке металлического устройства отопления для бани своими руками, составляют чертеж устройства. Принцип действия агрегатов практически одинаковый.

Первым делом обустраивают топку. Размеры конструкции определяют по площади помещения. Печники советуют делать одинаковыми высоту и ширину агрегата. Многие профессионалы, составляя чертеж, предполагают, что будут применять готовые элементы.

Устройство и принцип работы металлической печи для бани

Топку печи разделяют на 2 отделения. В 1 сжигается топливо, а во 2 собирается зола. Между секциями устанавливают колосниковую решетку и делают отдельные дверцы. Зольник может использоваться как поддувало для создания тяги.

Простейший чертеж обогрева для маленькой редко используемой бани

Верхнюю часть конструкции делают из решетки для обустройства каменки. Эту секцию также отделяют дверцей.

Внимание! Для создания печи специалисты рекомендуют использовать металл 5-8мм толщиной. Такая конструкция не деформируется при нагреве, и аппарат будет отдавать больше тепла.

Устройство отопления для бани из металла с указанием точных размеров элементов

Верхний отсек агрегата заполняют камнями для более продолжительного поддержания высокой температуры в парной. Наиболее распространенной считают печь для бани паровоз, чертеж которой представлен ниже.

Чертеж устройства паровоз для парилки

Верх каменки оборудуют дымоотводом. Вокруг него сооружают бак с водой. Когда дым будет проходить сквозь трубу, жидкость будет нагреваться.

Два варианта конструкции горизонтальных устройств из трубы и листового металла

Трубу в емкости для нагрева воды устанавливают строго по центру. Снизу бака монтируют кран для удобства набора. Контейнер для воды изготавливают из толстой трубы.

Чертеж устройства отопления для бани из металла с подробным описанием деталей

На стадии проектирования важно точно знать, в каком месте на крыше будет выходить дымоотвод, чтобы дополнительно обустроить проем теплоизолятором и предупредить возгорание. Чтобы создать тягу, трубу необходимо располагать на высоте не меньше 4 м.

Проект каменки с баком для подогрева воды

Мастера-печники советуют приобретать готовые элементы для обустройства дымохода. Так агрегат прослужит дольше, т. к. сегменты выполняют из прочного материала, стойкого к горению.

Правильная организация дымохода

Поверх дымохода устанавливают защитный экран, чтобы предотвратить действие горячего воздуха на стены и крышу бани.

Заводские изделия для дымохода имеют привлекательный внешний вид и справляются с поставленными задачами

Трубу и защитный экран изготавливают из светоотражающих материалов.

Источник: https://bannye-pechi.postroivsesam.info/stati/kak-sdelat-kotel-dlya-bani-iz-truby-ustroystvo-kotla-dlya-bani

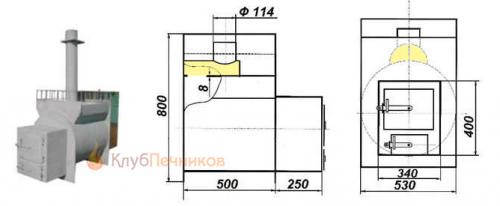

Печь для бани из трубы 530 горизонтальная чертеж. Горизонтальная печь из трубы – видео

Основным отличием горизонтальной каменки является расположение корзинки для закладки камней и бака для воды снаружи топливного отделения. Поддувала и дверцы топливника выносятся за пределы парной.

Этапы работ по изготовлению печи своими руками:

1. Толстостенная труба укладывается набок и чтобы не каталась, закрепляется. В ней, согласно чертежам, нужно сделать разметки. Для этого, отступив от низа 1/3 диаметра, на внутренних стенках проводятся две горизонтальные параллельные линии.
2. Из толстого стального листа вырезается основание топливника. Его ширина должна быть равна расстоянию между проведенными линиями, а длина – длине трубы.
3. Если в наличии есть заводские чугунные колосники, то посередине стального листа вырезается прямоугольное окно. Если готовых колосников нет, то их можно своими руками сделать из толстых арматурных прутков, наварив их на всю длину полученного окна снизу листа из стали.
4. Полученное основание топливника вдоль начерченных линий вставляется в основу конструкции и приваривается к внутренним стенкам трубы.
5. Торцевые стенки выполняются из толстых металлических листов. Их ширина должна получиться на 20 мм больше диаметра трубы, а в нижней части стенок для будущей печи нужно сделать ножки. Задняя стенка оставляется прямоугольной, поскольку к ней будет крепиться бак для воды, а переднюю можно закруглить. Тогда готовая печь для бани будет выглядеть более эстетично.
6. В торцевой передней стенке прорезаются два проема. Один из них (для поддувал) должен находиться на 10–15 мм ниже колосников. Проем для топки вырезается на 30–40 мм выше основания топливника.
7. Вырезанные из металлического листа фрагменты будут использоваться в качестве дверок. Крепят их к приваренным заранее к передней лицевой стенке гаражным петлям. Поддувала и топки перед установкой необходимо оборудовать запорными механизмами и ручками.
Относительно основания топки в правильном положении устанавливаются торцевые стенки и по всему периметру с помощью сварочного аппарата на стыке герметично обвариваются с основной трубой.
8. Между дымоходом и выходным отверстием топки можно установить вторичную камеру. В ней раскаленные продукты сгорания и дымовые газы окружающим камням будут передавать тепло, за счет чего повысится эффективность печи для бани. Сделать ее можно из трубы длиной в 350–450 мм и диаметром в 250–350 мм. Элемент разрезается на две равные части и торцы одной половинки завариваются вырезанными в форме полумесяца заглушками из стали.
9. Для дымохода в верхней части купола прорезается круглое отверстие. Оно должно быть немного смещено от центра и иметь диаметр трубы для дымохода. В полученное отверстие вваривается патрубок длиной от 100 до 120 мм.
10. Рядом с задней стенкой на самом верху основной трубы с диаметром от 150 мм прорезается еще одно круглое отверстие. Готовый купол нужно установить и приварить к основной трубе так, чтобы два отверстия относительно друг друга располагались вдоль продольной оси с небольшим смещением.
11. Из тонких арматурных прутков или перфорированного листового металла вокруг вторичной камеры наваривается корзина для камней.
12. К задней стенке полученной печи для бани крепится металлический бак для нагрева воды.

Источник: https://bannye-pechi.postroivsesam.info/stati/kotel-v-banyu-iz-truby-svoimi-rukami-izgotovlenie-vertikalnogo-agregata-iz-truby-dlya-obogreva

Правильная печь для бани из трубы. Удачные образцы

Вертикальная банная печь из трубы с проточной каменкой

Из широко известных конструкций по простоте изготовления и меньшей материалоемкости выделяется вертикальная печь с проточной каменкой, см. рис. Материал корпуса – труба 530 мм со стенками 10 мм и стальной лист 8-10 мм; дымохода – труба 130 мм со стенками любой толщины. Эта печь требует установки на подушку из 2-х рядов обычного керамического (красного) кирпича. При условии топки дровами при открытом твориле (дверце топки), толстых стенках топки и ее своде фактически из камней, колосниковая решетка не требуется: топливо сгорает до золы при топке прямо на поду.

Горизонтальная печь из трубы для бани с открытой каменкой в единичном экземпляре для себя должна выполняться по прототипу: даже при промышленном производстве точно просчитать заранее площадь теплового контакта каменки с топкой не получается. Или топка переохлаждается и топливо не сгорает как следует, или печь долго греется, или дает более-менее приличный пар только в бане определенного размера и конструкции.

Российские производители предлагают довольно большой ассортимент банных печей и, надо сказать, почти все они доведены как следует. Из трубы делаются популярные печи «Жара»; чертежи «Жары-малютки», наиболее подходящей для небольшой своей баньки, приведены на рис. справа. Модели «Стандарт» и «Элит» отличаются от «Малютки» в сущности только длиной топки да обвязкой. Достаточно высоких качественных показателей печи при сохранении простоты конструкции и ее повторяемости конструкторам удалось добиться, применив комбинированный подогрев каменки: частично непосредственно от топки, а частично от жаровой камеры, выделена желтым на рис.

Банная печь из трубы “Жара – малютка”

Примечание: отзывы пользователей о печах «Жара» в целом положительные. Ее недостатки не существенны и характерны в общем для всех металлических печей , см. напр. видео ниже. Там, правда, висит рекламка от Google на другую тему, но не будем упрекать автора в желании подзаработать, о «Жаре» он судит вполне здраво.

Делая «Жару» своими руками, нужно точно выдержать размеры топочно-жаровой части, они не с потолка взяты. Жаровая камера выполняется из половинки трубы с внутренним диаметром 150 мм и толщиной стенки 6 мм; ее длина 305 мм. Отверстие для перетока дымовых газов в камеру диаметром 100 мм, располагается оно вплотную к задней стенке. Толщина стенок топливной части 8 мм; диаметр дымохода дан внутренний.

Труба к трубе

Металлическая печь может истопить баню как следует только в комплексе с трубой. Вообще-то дымоходы и печные трубы – отдельная не то что тема, а большая отрасль печного дела. Но в данном случае придется немного коснуться и ее.

В бане моются. Водой, которая при этом испаряется. И в каменку наддают. Поэтому по мере помывки изначально легкий пар тяжелеет: поглотительная способность по водяному пару деревянных стен и каменки ограничена, а кирпичная баня из-за больших теплопотерь сквозь стены возможна только постоянно действующая, напр. общественная.

Если банная печь кирпичная, она легко поглощает излишки влаги из воздуха: тонна-две нагретого кирпича и в жилом доме хороший микроклимат установит. Но металлическая печь не дышит, и как тогда облегчать пар? Особенно, если парятся несколько человек друг за другом.

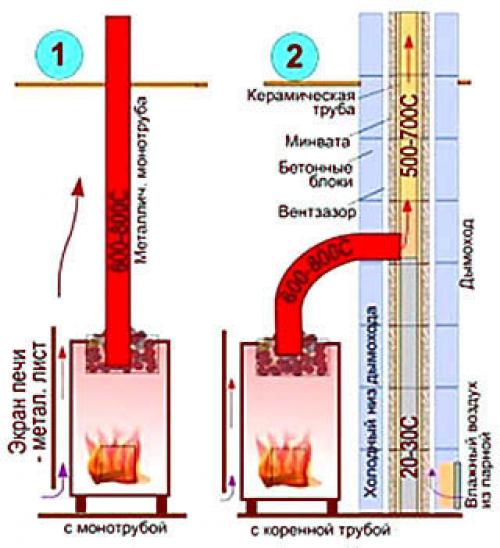

Выходы металлической банной печи в дымоход

На помощь приходит другая труба – дымовая. Простейший способ поддерживать должную влажность (точнее – сухость) воздуха в моечной/парной – печь с с экраном и металлической монотрубой, поз. 1 на рис. Конвективный поток между телом печи и экраном подтягивает самый влажный воздух снизу, раскаленная дымовая труба разгоняет его и лишняя влага буквально проталкивается сквозь дощатый потолок на чердак, где она пару уже не испортит.

У этого способа есть 2 недостатка. Во-первых, печка должна быть неэкономичной, прожорливой: здесь в трубу вылетает немалая доля энергии топлива. Во-вторых, чердак постоянно отсыревает, потом и потолок начинает гнить, проседать, и баню приходится вообще перестраивать.

Второй способ сложнее и дороже, но позволяет использовать в бане экономичные печи с боковым выходом в дымоход, да к тому же и регулировать тяжесть пара по своему усмотрению. Сущность его ясна из поз. 2 рис., это дымоход с композитной (сэндвичевой) коренной трубой. Подсушивают пар по мере надобности, отодвигая задвижку в корне дымохода над полом.

К трубе и трубу

Если уж делать «крутой» дымоход, то стоит покорпеть и над банной печкой к нему, сочетающей в себе достоинства «горизонталок» и «вертикалок», открытой и проточной каменки, да еще и потребляющую мало топлива. Что это за чудо такое? Банная колпаковая печь из трубы, см. рис. ниже.
