Типы сборки сэндвич труб
Как уже говорили выше, одна сторона сэндвич трубы чуть шире, вторая — чуть уже. За счет этой разницы в диаметре модули соединяются один с другим. Если более широкий конец оказывается повернутым вверх (на рисунке справа), сборка называется «по конденсату». При таком способе монтажа капли конденсата беспрепятственно стекают вниз. Недостаток этого метода — при недостаточной герметизации стыков дым может просачиваться в микротрещины. Данный вид монтажа сэндвич-дымохода используют при выводе трубы через стену. Тут как раз и требуется свободное стекание конденсата, а небольшие утечки дыма нестрашны — они на улице некритичны.
Если вверх оказывается повернут более узкий край, второй элемент надевается на него сверху более широкой частью. Такой тип сборки называется «по дыму» (на рисунке слева). В этом случае стекающий по стенке конденсат может просочиться через недостаточно хорошо заделанный стык. Зато дым проходит свободно. Данный тип сборки используется, если труба идет внутри помещения (выводится через крышу). Текущий по трубе конденсат, конечно, портит внешний вид, но он не так опасен, как просачивающиеся в помещение дымовые газы. Тем более, что при хорошей герметизации стыков и конденсат не просочится.
Для того чтобы соединение модулей сэндвич дымохода было надежным, каждое из них обычно промазывается термостойким герметиком, а затем еще стягивается хомутом.
Сэндвич труба для дымохода размеры. Принципы выбора сендвич труб
На чтение 5 мин
Купив твердотопливный котел для частного дома, владелец столкнется с вопросом отвода продуктов горения топлива. Для этого нужно сделать правильный дымоотвод. Часто при изготовлении дымохода применяются сэндвич трубы. Сборку трубопровода из таких деталей можно провести самостоятельно, главное знать особенности, грамотно сделать выбор при покупке.

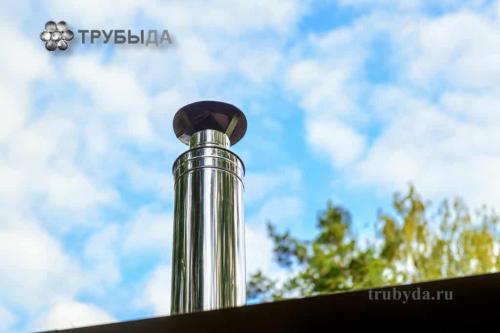

Труба для дымохода
Особенности сэндвич дымохода
Дымоходы сэндвич изготавливаются из модульных труб. Это основание из нержавеющей стали, обернутое теплоизоляционным материалом, поверх которого одет защитный кожух из нержавейки. В качестве утеплителя применяется каменная вата. Этот материал не горюч, не выделяет вредных веществ при нагревании.
Преимущества:
- Простота монтажа. Выполнять его может любой человек без дополнительной подготовки.
- Малый вес. Благодаря этому не нужно использовать много кронштейнов.
- В продаже существуют все комплектующие для изготовления полноценного дымохода.
- Все детали имеют круглое сечение. Преимущества — отсутствие углов, в которых скапливается дым.
- Сэндвич трубы для печей внутри гладкие. По ним без труда стекает конденсат, на них очень медленно нарастает сажа.
- Стойкость к длительному воздействию кислот, воды.
Помимо сильных сторон, сэндвич-трубы имеют некоторые недостатки — малый срок службы (около 15 лет), высокую цену.
Принципы выбора
Сэндвич труба и комплектующие к ней должны выбираться по таким критериям:
- Виду и количеству модулей.
- Толщине, марка изоляции.
- Толщине стенок труб, материалу из которого изготавливается защитный кожух.
- Материалу, из которого изготавливается внутренняя труба, толщина стенок.
Дымовые сэндвич трубы изготавливаются из разных сортов легированных сталей, что обуславливает их технические характеристики.
Лучшей является легированная сталь AISI 310. Этот материал выдерживает длительное воздействие критических температур, не разрушаясь (до 1150 градусов по Цельсию). Марка указывается на упаковке или на самом изделии.
Размеры
Особенное внимание необходимо уделить размеру сэндвич труб для дымохода. Он должен выбираться зависимо от мощности нагревательного оборудования. Классический размер сечения трубок — 120 мм. Оптимальная мощность при этом — до 3,5 кВт. Если используется более мощное печное оборудование, нужно увеличить диаметр трубы. Диаметр сэндвич дымоходов для котлов или печей с мощностью 5 кВт — 180 мм, 7 кВт — 220 мм.
Срок службы
Срок службы сэндвич дымохода зависит от нескольких факторов:
- активности эксплуатации;
- типа сжигаемого топлива;
- марки стали, из которой изготавливается внутренняя часть детали.
Например, изделие, изготовленное из стали AISI 316L, толщиною не более 0,5 мм, выдерживает около 10 лет активной эксплуатации. Если деталь изготавливается из стали AISI 310, толщина которой составляет 0.8 мм, срок службы увеличиться вдвое.
Уложенные дрова для печи
Самостоятельная сборка
Собрать сэндвич вентиляцию можно самостоятельно, без профессиональной помощи. Для этого нужно подготовить все элементы трубопровода, ознакомиться с этапами проведения работ.
Основные детали дымохода:
- Колено под углом 90 градусов.
- Переходник для соединения патрубков с печью или котлом.
- Деталь с герметичной крышкой, через которую можно выполнять чистку системы.
- Тройник для перехода от горизонтали на вертикаль.
- Механизм для спуска конденсата.
- Тройник с углом 45 градусов.
- Если нужно обойти сложные места, отводы под углом 45 градусов.
- Заглушка для защиты утеплителя трубы от попадания влаги.
- Хомуты для усиления соединений отдельных элементов.
- Кронштейны для закрепления трубок на стенах.
- Магистральные элементы (зависимо от длины, сложности трубопровода).
- Конусная крыша.
- На листе бумаги начертить готовый трубопровод. Продумать, где он будет изменять направление для обхода других коммуникаций.
- Проделать отверстие в крыше, стенах, потолке. В этих местах поверхности нужно усилить.
- Нанести разметку дымоходного контура.
- Установить опорные элементы.
- Вывод дымохода через крышу. Стандартный способ, подразумевающий создание отверстий в перекрытиях, кровле.
- Вывод дымохода из сэндвич труб через стену. Это позволяет уменьшить нагрузку на перекрытия, однако требует больше материалов на изготовление трубопровода.
- Высокая эффективность теплоизоляции
- Простота монтажа
- Долговечность
- Малый срок службы (около 15 лет)
- Высокая цена
- Марка стали (например, AISI 310)
- Размер сечения трубок
- Мощность нагревательного оборудования
После покупки всех деталей, можно приступать к подготовке.
Подготовительные работы
Перед монтажом труб сэндвич дымохода необходимо выполнить подготовку. Она включает несколько действий:
Если деталь будет проходит через утеплительный материал, соприкасающиеся поверхности необходимо обработать жаростойким материалом.
Виды соединения
Часто при монтаже дымохода трубы соединяют «в раструб». Для герметизации стыков, применяется специальный жаростойкий герметик. Для усиления соединений, можно использовать специальные муфты.
Советы по расположению сэндвич дымохода
Существует два варианта расположению трубы сэндвич:
Когда расположение выбрано, можно точно рассчитать количество требуемых деталей для изготовления системы.
Купив твердотопливный котел для частного дома, владелец столкнется с вопросом отвода продуктов горения топлива. Для этого нужно сделать правильный дымоотвод. Часто при изготовлении дымохода применяются сэндвич трубы. Сборку трубопровода из таких деталей можно провести самостоятельно, главное знать особенности, грамотно сделать выбор при покупке.
Труба для дымохода
Дымоходы сэндвич изготавливаются из модульных труб. Это основание из нержавеющей стали, обернутое теплоизоляционным материалом, поверх которого одет защитный кожух из нержавейки. В качестве утеплителя применяется каменная вата. Этот материал не горюч, не выделяет вредных веществ при нагревании.
Преимущества
Недостатки
Выбор сэндвич труб и комплектующих
Сэндвич труба и комплектующие к ней должны выбираться по следующим критериям:
Размер сэндвич труб для дымохода
Размер сэндвич труб для дымохода должен выбираться в зависимости от мощности нагревательного оборудования. Классический размер сечения трубок — 120 мм. Оптимальная мощность при этом — до 3,5 кВт. Если используется более мощное печное оборудование, нужно увеличить диаметр трубы. Диаметр сэндвич дымоходов для котлов или печей с мощностью 5 кВт — 180 мм, 7 кВт — 220 мм.
