Как сделать печь под казан из газового баллона своими руками. Особенности конструкции

Как сделать печь под казан из газового баллона своими руками. Особенности конструкции

Чтобы готовить в казане не достаточно подставки на костре или примитивной треноги, нужна хорошая печь. Идеальный вариант — это добротный прибор из кирпича, но для отдыха на природе многие хотят иметь более мобильный и компактный аппарат из металла.

Однако любая металлическая конструкция печи имеет слабые зоны – сварные швы. Именно в этих местах в обычных условиях быстро разрушается металл, а при нагреве до высоких температур этот процесс ускоряется многократно. Решить проблему можно с помощью старого газового баллона на 50 литров . У него минимальное количество швов, утолщённые стенки и днище.

Баллон 50 литров, диаметр = 30 см

Баллон для изготовления печи под казан удобен ещё и тем, что имеет подходящие размеры сечения горловины, соответствующий стандартным габаритам данной посудины и является практически готовой ёмкостью для топки с идеальной сферической формой. Остаётся только подготовить проёмы под дверцы, установить печную фурнитуру и дымоотводную трубу и печка для казана из газового баллона будет готова к использованию.

Получится не только мобильная, но и достаточно безопасная печь. Она быстро нагревается сама и так же быстро нагревает посуду. Для полноценного разогрева казан нужно подобрать такого размера, чтобы он мог погружаться в ёмкость на 2/3, а ещё лучше по верхнюю окантовку.

Печь под казан с дымоходом. Наличие дымохода

Дымоходом могут быть снабжены и мобильные походные, и стационарные печки. У многих из современных промышленных моделей отводящая часть может поставляться в съемном виде. Конструкция с трубой для дыма будет по достоинству оценена тем, кто часто готовит на казане. В трубе создается отличная тяга, благодаря чему и дрова разгораются сильнее. Дым не летит в лицо, а выводится наверх, выше человеческого роста. Это просто очень удобно. Готовить на такой печи быстрее и комфортнее.

Дымоходом укомплектованы далеко не все модели очагов. Самые простые, компактные варианты, которые можно взять с собой в поход или без труда уместить в багажнике обычного автомобиля, могут не только не иметь самого дымохода — у них даже может не быть специального патрубка, куда прикрепляется труба для отведения дыма.

Почему такие миниатюрные печи под казан остаются без удобного и безопасного решения — оборудованного дымохода или хотя бы возможности его подключения? Все дело в том, что сами размеры такого устройства не позволяют «развести» участок размещения патрубка, где отмечается максимальная температура, от самого сосуда с едой. Поэтому, если изготовить там дымоход, на стенках казана обязательно будет появляться сильный нагар.

У моделей, оснащенных дефлектором, не наблюдается участков, где металл чересчур нагревается. В этом случае обязательно нужно построить дымоход и отводить дым от места приготовления пищи — это обеспечит безопасность готовой еды и убережет людей, которые занимаются готовкой, от неприятного запаха дыма, попадания его в глаза и органы дыхания.

Если на выбранной вами модели все-таки установлен дымоход, полезным дополнением к нему станет удобная заслонка — шибер. Она нужна для регулировки силы тяги — усилению или сокращению доступа воздушных масс к месту, где горит огонь.

Печь для казана из газового баллона чертеж. Печь для казана своими руками: все о подборе размера и чертежа для изготовления из буржуйки, трубы, бочки и газового баллона

Когда наступает время отпусков или просто выходных многие люди предпочитают отдых на природе ли у себя на дачном участке. Еда приготовленная на природе всегда получается вкусней в отличие от домашней, потому как даже окружающая атмосфера благоприятствует этому.

Но не всю еду можно приготовить без наличия простейших приспособлений для ее приготовления. В статье ниже будет представлена печь. которую можно сделать самостоятельно и в дальнейшем на нее будет устанавливаться казан.

Печи могут быть кирпичными, металлическими или сделаны из подходящих готовых изделий. Ниже мы рассмотрим все варианты изготовления печи для казана своими руками.

Самодельное устройство для приготовления блюд в казане можно встретить у многих владельцев дачных участков. Сделать такую печь в стационарном исполнении тоже не составит труда имея определённые навыки и необходимый материал.

Что такое казан?

Казаном является предмет изготовленный из чугуна или алюминия в виде полусферы.

• Благодаря своей оригинальной форме данная посудина может опускаться прямо в огоь, что благоприятно сказывается на приготовлении блюда с прогревом со всех сторон.
• Казаны могут иметь разные объёмы, но в основном используются стандартные размеры в пределах 2-4 литра, 5-8 литров, 9-25 литров.

Из двух вышеперечисленных устройств можно готовить в них на обычной газовой плите со специальной подставкой.

Толщина стенок изделий зависит от варианта металла из которого произведены.

В давние времена казан был незаменимым атрибутом кочевника и находился всегда с ним. Но чтобы приготовить в нем что-то печь не делали. Просто копали яму и с одной стороны делали отверстие в земле и закладывали туда горящие дрова. Но это все в прошлом, да и при таком подходе блюдо было не очень правильно приготовлено .

Выбор печи для казана

Ответ на этот вопрос двузначен. Потому как кому-то нравиться готовить на печи сделанной из кирпича, а кому-то симпатизирует металлическое изделие.

На сегодняшний день рынки кишат различными «мангалов с печкой под казан» и другим неплохих вариантов металлических изделий. Их спокойно можно приобрести, тем более если не предполагается с их помощью готовить большой ассортимент кулинарных изысков.

Главное, если человек предпочитает готовить не вдыхая ароматный дым блюда с печным вместе, то ему подойдет не каждый вариант.

Печь может быть нескольких видов:

1. Сложенная из кирпича;
2. Переделанная из другого металлического прибора;
3. Вылепленная из глины.

Начало работ:

1. Перед началом работ необходимо сделать эскиз будущей печи на бумаге, нанести на эскиз будущие размеры печи, после определиться с кого материала будет делаться печь и будет ли она неподвижной или мобильной. Не забывайте, что кирпичная печь более безопасная если в процессе домашнего использования они могут находится рядом.
2. Печь из кирпича также как им мангал может быть мобильной. Мобильная очень удобна в использования, а стационарная при правильном расположении будет отвечать за красоту экстерьера участка
3. Кирпичная печь под казан имеет больший эффект и на неë меньше расходуется топлива.
4. В плане постоянных перемещений пользователям лучше сделать мобильную печь из металла.
5. Собрать еë довольно просто, потому как она состоит из старого железного котла, а качестве подставки используют трубу из чугуна или жароупорной стали.
6. С ее помощью можно приготовить в любой поездке, а во дворе она никакого места занимать не будет в отличие от стационарной печи.
7. Оба варианта имеют простую сборку.

Источник: https://bannye-pechi.postroivsesam.info/novosti/kak-sdelat-pech-dlya-kazana-iz-gazovogo-ballona-dostoinstva-pechi-iz-gazovogo-ballona

Печь для казана своими руками: чертежи. Печь для казана своими руками: 155 фото с описанием постройки простых и эффективных печей

Кулинарные изыски, приготовленные в казане, требует наличия специальной печи, иначе не удастся попробовать настоящих блюд из казана. Это позволяет готовить действительно превосходные, очень вкусные блюда. Можно выполнить печь под казан своими руками и смело готовить кулинарные шедевры.

В продаже можно найти переносные варианты печей под котелок. Основываясь на них, можно создать что-то свое, уникальное и неповторимое. Главное, чтобы новая конструкция полностью была удобной для поставленных целей использования.

Особенности

Какая должна быть печь для казана? Сразу стоит отметить, что она не отличается сложностью конструкции и соорудить ее можно собственными усилиями, при наличии желания и некоторых навыков работы с инструментом.

Внешне печь напоминает мангал, но который выполнен круглым, ведь и казан имеет подобную форму. Традиционно казан применяется при приготовлении пищи на открытом огне. Именно поэтому при проектировании печки необходимо учитывать эту особенность.

Оптимальным вариантом будет конструкция, в которой предусмотрены съемные ножки. Очень важно, чтобы конструкция была мобильной, ведь в таком случае ее можно будет взять с собой, выезжая на природу или перемещать по участку, складывать в гараж или сарай на хранение.

Печь, предназначенная для приготовления кулинарных изысков в казане со стороны, напоминает цилиндр. В качестве опоры для основы должны быть массивные ножки, чтобы они могли выдержать массу казанка с едой в нем.

В нижней части цилиндра выполняется дно, тогда как верхняя часть обязательно остается открытой. Ведь как уже было отмечено, кулинарные шедевры в казане готовятся только лишь на открытом пламени. Некоторые решают доукомплектовать конструкцию печи дымоходом, но это не обязательное условие.

При приготовлении еды на такой печи происходит экономное расходование тепловой энергии, ведь пламя надежно защищено от ветра. В такой печи прогрев котла происходит в разы скорее, нежели на открытом костре.

Виды печей

Прежде чем приступить к изготовлению подставки под казан своими руками стоит ознакомиться с возможными вариантами. Они бывают различными в зависимости от разных характеристик.

В зависимости от подходящего варианта можно будет определиться, какая печь необходима и тогда уже можно будет приступить к ее изготовлению.

Из чего изготовлены?

В зависимости от того какой материал применяется при изготовлении конструкции можно выделить следующие варианты:

• Металлические. Они могут быть как фабричного производства, так и самодельные.
• Стационарные кирпичные конструкции. Они бывают разного типа в зависимости от способа установки казанка, это классический и модифицированный вариант.

Для кого-то первый вариант самый лучший, для кого-то же именно кирпичные варианты идеальны.

Классификация по способу приготовления пищи

Есть определенная классификация печей в зависимости от доступного варианта приготовления еды на них:

• Специализированные. Они подходят только лишь для использования казанка.
• Универсальные. Они являются многофункциональными и могут быть использованы при приготовлении еды в казанках и при использовании других приспособлений, к примеру, решеток, переносных коптилен и прочее.

Выбор конкретной конструкции определяется не только личными предпочтениями, но также и предполагаемыми особенностями приготовления пищи.

Вариант из трубы и дисков

Если планируется использовать печь на природе, тогда очень важно, чтобы она была не особо тяжелой и компактной. Этот вариант вполне подойдет для данных целей, так как материалы, собранные в единую конструкцию, не дадут ей большого веса, что очень удобно.

Особенности изготовления

Конструкция, выполненная из трубы довольно несложная. Для изготовления потребуется труба в диаметре около трехсот миллиметров, при этом толщина стенки должна быть не менее трех миллиметров.

Также необходимо подобрать листовой метал толщиной три миллиметра и потребуется полоса шириной около двадцати сантиметров. Для создания корпуса печки можно использовать даже старый баллон подходящего размера из под пропана.

Источник: https://remont.ru-best.com/dizayn/pechka-pod-kazan-svoimi-rukami-kak-sdelat-pech-iz-gazovyh-ballonov

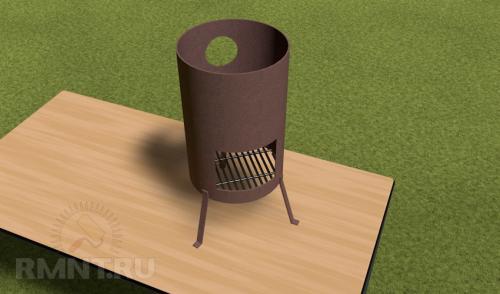

Печь под казан своими руками из кирпича. Печь для казана из металлической трубы

Этот вид печи практически не требует никаких вложений. Её можно изготовить самостоятельно за несколько часов.

Вам потребуются:

1. Обрезок металлической трубы (диаметр должен быть чуть меньше, чем диаметр вашего казана, а высота 45–60 см).
2. Обрезок трубы для дымохода, диаметром около 10 см.
3. Металлическая решётка (для днища).
4. Железные уголки для ножек.
5. Болгарка.
6. Сварочный аппарат.

Высоту установки печи (высоту ножек) вы можете подобрать сами, в зависимости от вашего роста и предпочтений. В этом и состоит вся прелесть самодельной конструкции, что вы её делаете «под себя». После того как вы определились с высотой печи, нарисуйте схему печки, это существенно упростит вам работу.

В нижней части трубы нарисуйте маркером будущую дверцу топки, и с обратной стороны от топки в верхней части будущей печки — отверстие для дымохода. Теперь наступает черёд поработать болгаркой. Аккуратно вырезаем отверстие для топки. Вырезанный кусочек металла не выбрасывайте, он вам в дальнейшем пригодиться для дверцы.

Также аккуратно вырежьте отверстие для дымохода. Откладываем болгарку и берём сварочный аппарат . Привариваем к днищу решётку и ножки. Решётки могут быть различные.

Затем обрезаем трубу для дымохода под углом 45 градусов, один кусок поворачиваем так, чтобы получилась Г-образная труба. Свариваем два обрезка и привариваем получившийся дымоход к печке.

Можно обойтись и без дымохода, но для этого нужно сделать несколько прорезей в верхней части печи.

Приварите петли к дверце топки и приладьте её по месту. Для удобства транспортировки к печке необходимо приварить ручки.

Если вы не угадали с размером, и казан проваливается внутрь, отыщите верхнюю часть от стандартной дровяной печи. Достаточно приварить на верхнюю часть трубы одно кольцо, а остальными кольцами впоследствии можно будет регулировать температуру приготовления блюд, добавляя их, либо убирая. Теперь осталось только навести красоту. Для этого тщательно зачистите печку от заусенцев и наплывов сварки и покрасьте её жаропрочной краской.

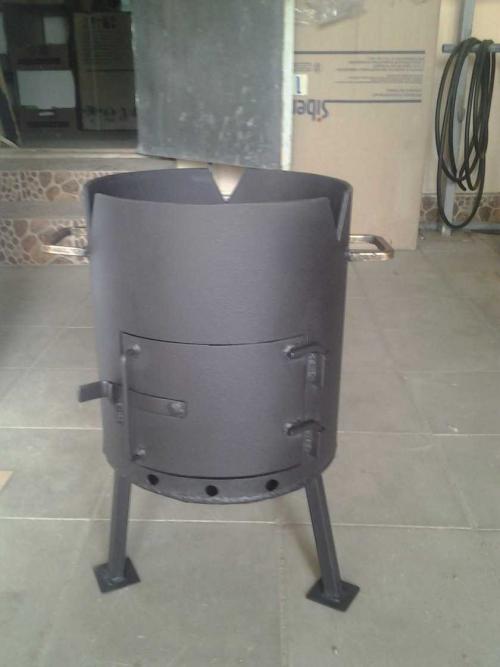

Квадратная печь для казана своими руками. Печь для казана из трубы своими руками

Свернуть

Печи для казана из металла – это недорогой вариант самодельного приспособления для приготовления блюд восточной кухни. Разработано множество самодельных конструкций и вариантов, но самая простая – это печь из стальной трубы. Работа несложная, но требующая соблюдения нескольких правил и пошаговых инструкций при самостоятельном производстве.

Отрезок подобранной по размеру казана трубы, который устанавливается на подставку из кирпича, загрузка дров производится через верх. Такая печка не требует много времени и навыков для изготовления, но и не позволит повару насладиться процессом приготовления плова из-за отсутствия тяги и дымовой завесы от печки.

Разберем этот надежный вариант, для изготовления которого потребуется затратить больше времени и средств, но результат обязательно вас порадует.

Устройство печи под казан из трубы

Изготавливая печь для казана из трубы своими руками важно, в зависимости от ваших запросов, составить эскиз или чертеж будущего кухонного шедевра. При этом обратите внимание на несколько моментов:

1. В зависимости от размера казана важно определиться с диаметром трубы и габаритами всей конструкции. Не следует подбирать казан под трубу, легче найти отрезок трубы или расширить горловину, чем покупать дорогостоящий казан. Глубина погружения в печь – не менее 2/3 высоты посуды. При полном погружении казана следует учитывать общую высоту конструкции. Но большее расстояния до обогреваемой поверхности потребует лишних закладок дров и общего времени приготовления блюд.
2. Необходимо определиться с высотой печи и размерами основания или ножек. Не следует располагать печь на полу, лучше поднять ее от земли – это не только облегчит ее обслуживание, но и сделает ее эстетичной. В этом случае потребуется затратиться на приобретение листа металла для донышка, поэтому решать вам. Лучше учесть рост постоянного повара в семье, он не должен наклоняться дополнительно нагружая мышцы спины.
3. Перед изготовлением сразу определитесь как часто будет использоваться печь. Потребуется использовать толстостенную трубу при установке печи для кафе. Для домашних нужд достаточно найти отрезок с толщиной стенок 3-4 мм.
4. Подберите высоту вашей будущей печи. Оптимальный вариант – расстояние от донышка посуды до верха слоя горящих дров 300 мм. В зависимости от глубины погружения посуды добивайтесь нужного зазора. Если планируется использование нескольких, разных по размерам котлов, изменять расстояние можно с помощью специальных вставок.

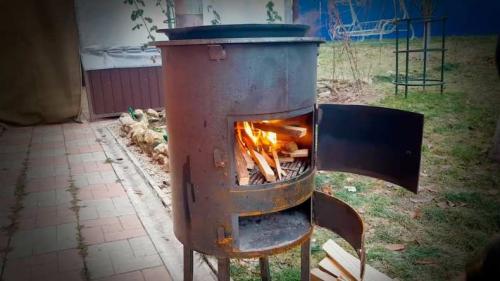

Мангал и печь под казан из газового баллона. Изготовление

Стандартная печка под казан из газового баллона делается просто: от него отрезается верхушка, в стенке вырезаются и вешаются на петли две дверки, внутри между ними устанавливается колосник, а сзади в верхнюю часть врезается дымовая труба с отводом вверх.

Источник telegra.ph

В таком исполнении она будет нормально работать, и если вы готовите что-то в казане не слишком часто и всегда на одном месте, то никаких добавлений к конструкции может не потребоваться. Но если дополнить её некоторыми деталями, печь станет гораздо более удобной и эффективной.

Подготовка баллона

Простой учаг удобнее делать из бытового пропанового баллона с плоским дном. Автомобильный тоже подходит, но он имеет сферические торцы, и если оставить дно выпуклым, печь сложнее будет освобождать от золы.

Независимо от назначения и от того, как давно баллон не использовался по назначению, его нужно освободить от остатков газа, иначе велик риск нешуточного взрыва при резке болгаркой – достаточно небольшой искры. Лучше всего снять кран и дать емкости несколько дней постоять открытой. Ещё лучше – заполнить её водой, тогда можно резать без опасений.

В этом

Стандартный вариант

Сначала сделайте чертеж или хотя бы несложные измерения, чтобы определиться с параметрами очага для казана из газового баллона и не обрезать его слишком коротко. Что учесть:

• расстояние от дна казана до огня в топке должно быть около 20-30 см;
• высота топочной дверцы должна быть достаточной для комфортного разведения огня и подбрасывания дров;
• через дверцу поддувала должно быть удобно выгребать золу, она может быть совсем невысокой, но достаточной для совка.

Теперь можно наметить мелом все линии резов и приступать к работе. Верхушку срезаем полностью, а дверцы не дорезаем по углам. Это можно будет сделать после того, как приварятся петли. Так гораздо быстрее и удобнее.

Колосник можно сделать из обрезков арматурных прутьев, приварив их параллельно с небольшими промежутками. Или купить готовый прямоугольный и приварить по периметру вырезанные из толстого листового железа сектора, чтобы перекрыть круглое сечение печки.

Источник vbanepar.ru

Следующий шаг – установка отвода для дымовых газов из трубы 89-110 мм, под которую в задней верхней части вырезается отверстие.

Осталось сделать ручки на дверки с ответной частью, чтобы запирали топку и поддувало, и подогнать срез газового баллона под казан, чтобы он не проваливался, но и не опускался в очаг только донышком. В первом случае потребуется крышка с отверстием. А для увеличения отверстия возможны два варианта:

• вырезать в верней части стенок треугольники и отогнуть получившиеся лепестки наружу;
• вставить в печь раструб из большого автомобильного диска, старого таза и т.п.

Источник strojdvor.ru

Полезные дополнения

Описанная конструкция хороша для редкого использования и установки на постоянное место. Она простая, непрезентабельная, но вполне рабочая. Однако я бы советовал ещё немного помудрить и доработать её, сделав удобнее и мобильнее.

• Ножки .

Их можно сделать из уголка, профтрубы, толстой арматуры и поднять очаг на удобную для повара высоту. Неплохим вариантом для переносной печи будет съемная тренога-подставка под казан из газового баллона с обручем из толстой стальной полосы.

• Поддувало .

Удаление золы очень облегчит съемное поддувало. Сделать его можно по-разному, например, приварив ножки к отрезанной перевернутой верхушке баллона. В этом случае дно у него тоже срезается, а вместо него устанавливается колосник.

Источник allzip.org

• Топка .

Чтобы лишний воздух не затягивался в топку через щели между дверцей и стенками, на неё по трем сторонам приваривают стальные полосы, выгнутые по радиусу.

Источник twimg.com

• Дымоход .

Если в него встроить поворотную задвижку, это позволит менять тягу и легко регулировать интенсивность горения дров в топке.

Учаг под казан из газового баллона станет гораздо удобнее, если его оснастить ручками для переноски и полками для различной утвари. А красоты ему добавят кованый декор и термостойкая краска.

Печь под казан из газового баллона 27 литров. Достоинства печи из газового баллона

Печь из баллона можно переносить с места на местоМеталлическую печь практически невозможно изготовить без сварных швов, которые в процессе эксплуатации быстро разрушаются под действием внешних климатических факторов и нагрева стенок до высокой температуры. Поэтому для подобных конструкций чаще всего используют пустые газовые баллоны, которые имеют подходящие геометрические размеры и являются практически готовой емкостью для топки. После небольшой доработки газовый баллон становится идеальной печкой для приготовления пищи в казане. При наличии определенных навыков изготавливают такую печь за час.

Изготовленная своими руками печка под казан из газового баллона имеет ряд достоинств:

• гарантирует плотное прилегание и равномерное распространение тепла (жара) по стенкам казана;
• обеспечивает полное сгорание древесины и наиболее эффективное использование тепла;
• позволяет без особого труда перемещать изделие с места на место.

Изготовление печи под казан не требует практически никаких финансовых затрат – нужен только газовый баллон, а все остальное дачник найдет в собственной мастерской.

Выбирая газовый баллон для печи, ориентируются на 2 параметра: объем и диаметр. При этом нужно учитывать, что часть объема будет занята поддувалом (зольником) печки и днищем самого казана. Из всего модельного ряда баллонов (5-50 л) наиболее подходящим является баллон емкостью 50 л. В нем можно обустроить топку большого размера и удобный зольник.

Печь под казан из газового баллона размеры. Подбор размеров

Основной параметр это диаметр трубы. Нужно подобрать такую, в которую ваш казан не будет проваливаться, а войдет хотя бы на две трети глубины. Если для соблюдения этого условия сечение трубы слегка маловато, проблему легко решить, вырезав в верхней части несколько треугольных сегментов и отогнув получившиеся лепестки наружу.

Минимальный диаметр самодельной печи составит 25-30 см – именно такие размеры в верхней части имеют казаны на 5-6 литров, используемые для приготовления семейных обедов. Для вечеринок с друзьями этого недостаточно. Поэтому и следует сначала покупать посуду нужного объема, а уж затем конструировать или покупать печь.

Совет! Под большой объем можно сделать печь для казана из бочки, а для нужд только своей семьи – из 50-литрового газового баллона, который имеет толстые стенки и диаметр 30 см.

Чертеж печи из газового баллона Источник eco-kotly.ru

Если казанов у вас несколько, корпус подбирается под самый большой, но в конструкцию включается одно или несколько накладных колец с отверстием под каждый размер.

Идеальный вариант – комплект чугунных колец Источник insales.ru

Не менее важны и другие параметры изделия.

• Высота определяется опытным путем: посуда устанавливается на место, от её дна до дна корпуса отмеряется 25-30 см.
• Длина ножек определяется исходя из роста повара и его удобства.
• Размер топочного отверстия, оптимально –20-30см ширина (зависит от диаметра корпуса) и 20 см высота.
• При наличии – размер отверстия зольника, который может иметь ту же ширину, но небольшую высоту (7-8 см).

Обратите внимание! Подбирать готовые дверки под свои размеры нет нужды – их можно сделать из вырезанных из корпуса кусков металла.

Чертеж

На чертеже печи для казана размеры указываются обязательно, они помогут при расчете материалов. Также на нем отображаются все детали и их взаимное расположение: дверцы с запорными элементами, ножки, дымовая труба, ручки для переноски.

Сразу нужно решить, какими делать ножки – стационарными или съемными. Последний вариант будет удобен для тех, кто выезжает на природу со своим очагом. В разобранном виде перевозить его проще.

Один из способов крепления ножек – болтами к дну Источник main-cdn.goods.ru

Выбор материалов

Толщина стенок трубы должна быть не менее 3-4 мм. Этого достаточно для периодического использования печи для казана из металла несколько раз за сезон. Если готовить собираетесь часто, стоит поискать более толстую трубу, иначе она быстро прогорит.

Помимо самой трубы понадобятся следующие материалы:

• листовой металл для дна очага соответствующего размера;
• уголок или профтруба для ножек – 3 отрезка;
• куски арматуры для ручек или готовые стальные ручки;
• стальная труба для дымохода диаметром 100 мм с отводом на 90 градусов;
• полоски металла для запорных элементов дверец;
• петли для дверец;
• болты, гайки.

Изготовление

Если вы хотите купить или заказать печь, учтите все описанные рекомендации: диаметр, толщину стенок, высоту изделия, разборность и т.д.

Печь ракета: конструкция, достоинства, принцип работы, популярные модели

Тем же, кто хочет сделать все своими руками, предлагаем поэтапное описание всех работ.

• От трубы болгаркой отрезаем отрезок нужной длины, кромки сглаживаем напильником или той же болгаркой, поменяв отрезной круг на шлифовальный.

Это важно! Чтобы разрезать газовый баллон, из него сначала нужно выпустить весь газ, дав постоять открытым несколько дней. Перед резкой его заполняют водой.

• Если нужно подогнать трубу под размер казана, размечаем по верхнему краю треугольные сегменты и вырезаем их, а кромку отгибаем наружу.
• Такие же сегменты, но без отгиба, или круглые отверстия вырезаются в корпусе, если печь будет без дымовой трубы – для выхода дыма.
