Всё-таки главный элемент в бане – это печь. Она производит тепло, прогревает всё помещение бани, нагревает воду и создаёт пар. А по окончании банного сеанса печь должна просушить парную. Её эффективность во многом зависит от того, как печь расположена в помещении бани.

Главное требование, предъявляемое к печи и к её размещению, продиктовано заботой о сохранении здоровья и даже самой жизни посетителей бани. Людей надо спасти от возможных ожогов и гибели в пожаре. Первое обязательное для выполнения правило – печь должна стоять на прочном основании с горизонтальной поверхностью. Пол в бане должен быть изолирован от контура печи. Края окна вокруг фундамента должны быть на полметра окантованы листовым железом или асбестом. Расстояние от печи до любых деревянных предметов должно быть не менее 50 см.  Самые горячие участки корпуса печи следует закрыть негорючими материалами, например листовым асбестом.

Расположение печи во многом зависит от количества помещений в бане. Если в бане только предбанник и парная, совмещённая с помывочной, то это более дешёвый вариант. Если в бане для каждой функции имеется своё помещение, то этот вариант обустраивается совсем по-другому. После удовлетворения требований противопожарной безопасности печь можно размещать произвольно. Но нужно учитывать следующие обстоятельства. Если поставить печь в парилку, то там в тесноте сложно будет её обслуживать. Топливо в парилке – это мусор, а из топки в парилке появится запах дыма. В тесноте парилки легко и обжечься о печку. Если печь установлена в помывочно-парильном отделении, а топка с дверцей находятся в предбаннике, то проблемы с мусором уезжают из главного функционального помещения, и теснота меньше волнует – обслуживание переходит в более спокойное помещение.

Установка печи в бане из бруса. Заливка монолитного фундамента

Осуществляется по правилам установки печи в бане, точно по схеме необходимо:

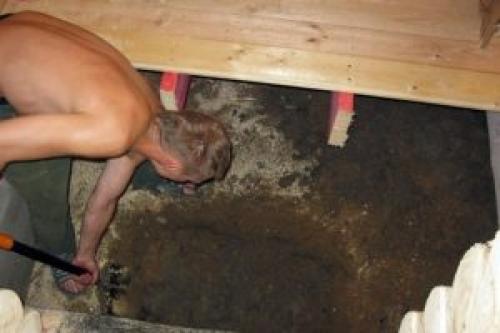

• Проводить основные земляные работы – аккуратно выкопать небольшой вертикальный котлован глубиной 1,5 м с тем расчетом, чтобы по всем сторонам периметра он был шире будущего основания сантиметров на 10. Для ускорения процесса можно и даже рекомендуется использовать спецтехнику.
• Обустроить песчано-щебневую подушку – засыпать дно речным песком, утрамбовать, поливая водой. Параллельно смешивать мелкофракционный материал в пропорции 1 к 1, после чего уложить его ровным слоем в 15-20 см.
• Замешать «молочко», то есть не густой цементный раствор, затем постепенно вливать его в котлован. Дать время для застывания, чтобы щебень с гравием прочно схватились.
• Гидроизолировать начальные слои основы с помощью рубероида или жидкого битума.

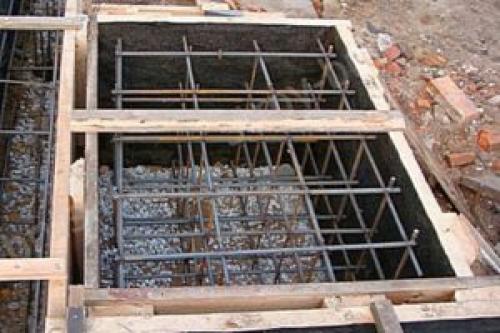

• Собрать опалубку – сделать щиты из фанеры (как вариант, досок), сколачивая гвоздями или скрепляя саморезами, после чего разместить их в котловане. Выравниваете по вертикали (высота конструкций должна здесь подниматься вплоть до чистового пола), проверяете диагонали, убеждаясь, что готовая подошва будет в форме прямоугольника (квадрата).
• Армировать – связать каркас (на 10 см меньше периметра и высоты опалубки) проволокой и размещаете его внутри.
• Залить – приготовить раствор (в пропорции 1 к 2,5 к 4 из песка, цемента и щебня соответственно), тщательно перемешивая, и послойно связать им все, что уложено в котлован ранее. Не забыть уплотнить глубинным виброустройством или обычным прутком. Дать высохнуть в течение 3 недель, а затем вытащить опалубку и засыпать образовавшиеся пустоты смесью песка и грунта.
• Гидроизолировать уже готовую бетонную плиту, предварительно выровняв ее затиркой (если необходимо). Для этого уложить рубероид в два слоя, скрепляя каждый жидкой мастикой из битума.

Источник: https://bannye-pechi.postroivsesam.info/stati/ustanovka-pechki-v-bane-svoimi-rukami-prohod-topochnoy-dvercy

Установка печи в бане на бетонный пол. Фундамент под банную печь

Нужен ли фундамент под металлическую модель печи? Этот вопрос возникает у многих собственников, решивших построить баню. Поэтому сразу необходимо отметить, что если вес отопительного прибора не превышает 400 кг (естественно, с учетом каменной закладки), а полы планируется изготовить из доски толщиной не менее 40 мм, то вполне можно обойтись без обустройства фундаментной основы. Такой вес имеют печи, изготовленные из нержавеющей стали, а чугунные и кирпичные модели отличаются большей массой.

Если приобретается стальная модель банной печи, и ее планируется установить непосредственно на деревянные полы, то место его установки должно быть тщательно подготовлено.

На полы укладывается керамическая плитка, или же сначала настилается лист из асбеста или минеральной ваты, который накрывается стальным листом.

Печь должна устанавливаться на негорючую основу, стены обязательно закрываются жаропрочным материалом. Это, например, может быть металлический экран из нержавейки.

Однако, не стоит забывать, что баня это помещение с повышенной влажностью и под настил, обустроенный под печью, может попасть вода, что крайне нежелательно. Поэтому уклон пола в парной необходимо делать от отопительного прибора, то есть он должен оказаться в самом высоком месте комнаты. Кроме того, настеленный и закрепленный настил под установку печи, необходимо по всему периметру гидроизолировать . Сегодня для этой цели в строительных магазинах представлено большое количество герметиков.

Если устанавливается самодельная стальная печь, которую планируется обложить кирпичом, или же выбрана чугунная модель, то под нее лучше обустроить бетонный фундамент.

Капитальное бетонное основание под печь не должно контактировать с фундаментом основного строения. Размеры фундамента по длине и ширине должны превышать размеры отопительного прибора на 150÷200 мм с каждой из сторон.

Если деревянный пол в бане крепкий и сверху него планируется возвести кирпичный подиум под печь, то прежде чем приступать к его возведению, необходимо произвести замеры. Если обнаружится что между поверхностью печи и потолком расстояние будет меньше требуемого параметра в 1200 мм, то от этого варианта рекомендовано отказаться. Вместо подиума, под стальную печь сверху деревянного пола необходимо настелить металлический лист, а под чугунную модель необходимо обустроить полноценный, отдельно стоящий фундамент.

Работы по обустройству бетонного малозаглубленного фундамента включают несколько этапов. И их лучше всего проводить одновременно с постройкой бани. Но иногда обстоятельства вынуждают проводить эти мероприятия в уже возведенном строении.

Иллюстрация	Краткое описание выполняемых операций
	Если фундамент будет обустраиваться в уже построенной бане, то первым шагом производится разметка места установки печи на полу и отверстия в стене, через которое будет проходить топливный канал. Вся разметка осуществляется по размерам, снятым с печи, с учетом припусков на установку термоизоляции. Далее, по линиям разметки в стене вырезается необходимый проем. После этого демонтируется часть деревянного пола. Затем в грунте подполья выкапывается котлован под фундамент.

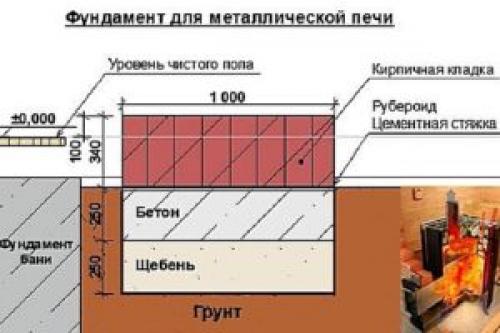

	Схема расположения материалов при обустройстве фундамента под металлическую печь в бане. Линейные параметры фундамента могут быть изменены, в соответствии с размером выбранного отопительного прибора. Глубина котлована под фундамент для установки металлической печи должна составлять 500 мм. После того как котлован будет готов, грунт на его дне необходимо хорошо утрамбовать. Затем, на дно производится засыпка песка, который также необходимо утрамбовать - его толщина поле уплотнения должна составлять 100 мм. Песчаный слой станет хорошим гидроизолятором для фундамента от грунтовой влаги. Далее, сверху песка укладывается щебень — его толщина после трамбовки должна составлять 150÷200 мм. Сверху щебня рекомендовано уложить гидроизоляционный материал, который должен также закрыть стенки котлована. В качестве гидроизоляции может быть использован плотный полиэтилен или же рубероид.

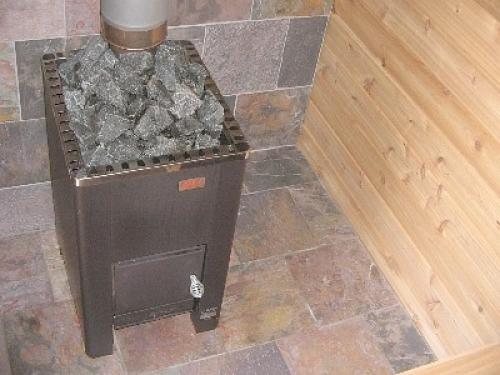

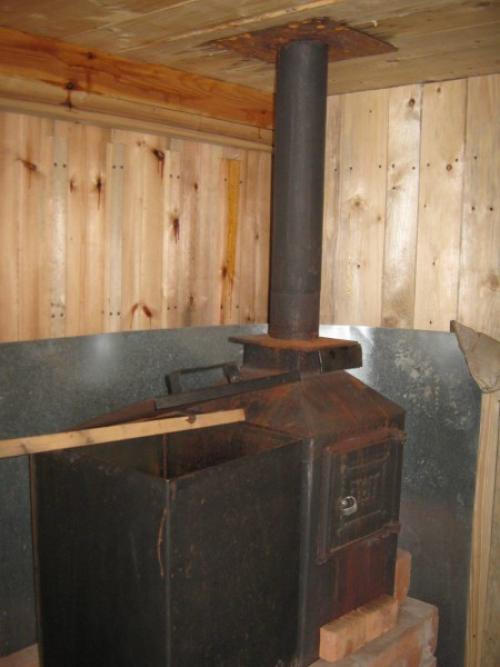

На что ставить железную печь в бане. Преимущества и недостатки металлических моделей

Установка металлической печи в бане имеет свои преимущества и недостатки.

Как и любое другое устройство, металлическая печь для парилки имеет свои положительные и отрицательные качества. Чтобы понимать, как установить металлическую печь в баню, лучше знать эти качества.

Начнем с преимуществ:

1. Металлический агрегат быстро разогревается, поэтому не приходится долго ждать, пока баня «раскочегарится»;
2. Конструкция печи достаточно крепкая и надежная, выдерживает механические и ударные нагрузки, высокое давление и массу;
3. Металл – весьма термостойкий материал, поэтому при перегреве с ним ничего страшного не происходит;
4. Металлические поверхности проще чистить и ремонтировать;
5. Устройство металлической печи для бани сравнительно простое для самостоятельной сборки и ремонта;
6. Сравнительно низкая стоимость аппарата;
7. Небольшой вес печи;
8. Герметичность сварочных швов повышает надежность и безопасность устройства.

При правильной установке даже самодельный прибор будет исправно служить на протяжении долгого времени.

Важно! Все названные преимущества характерны для печей, собранных согласно правил, которые содержит СНиП, ГОСТ и прочие нормативные документы. Иначе такая печь может стать источником серьезной опасности.

Если говорить о недостатках, то основными из них будут такие:

• Высокая теплопроводность и низкая теплоемкость металла;
• Мощное агрессивное инфракрасное излучение внешних поверхностей печи;
• Опасность получения ожогов при контакте с деталями устройства;
• Эффект пересушивания воздуха в помещении;
• Наличие электрохимической коррозии металла;
• Внешний вид металлических агрегатов уступает каменным аналогам.

Важно! Зная о положительных и отрицательных сторонах печей из металла, мы можем использовать преимущества по максимуму и минимизировать недостатки, применив при установке агрегата некоторые приемы и хитрости.

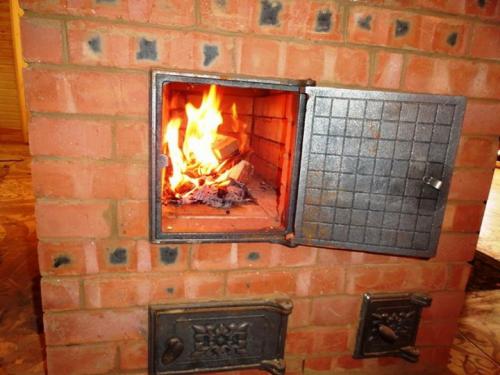

Установка печи в бане через стену. Кирпичная печь бани

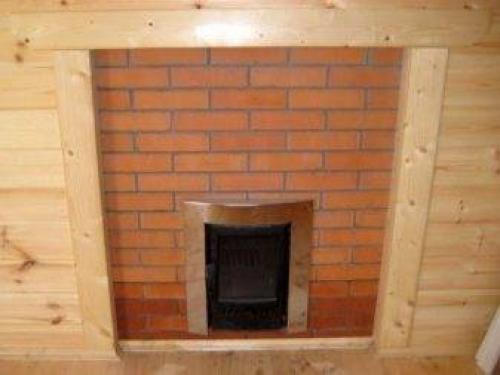

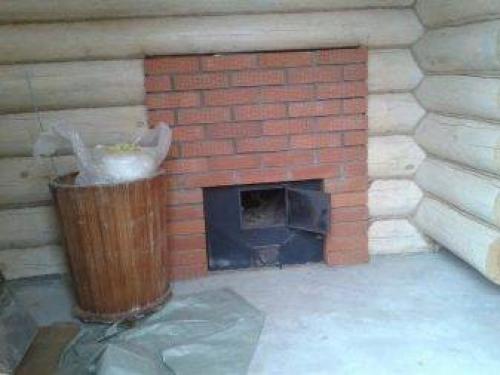

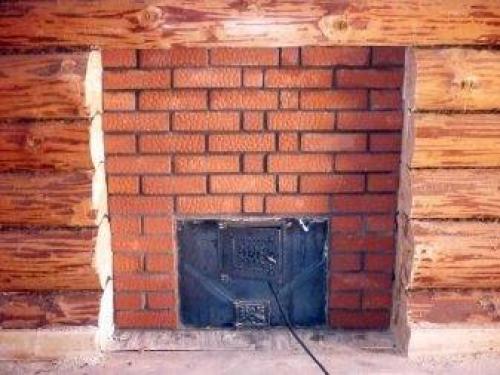

Самая распространенная конструкция бани представляет собой совмещение печной стенки и стены предбанника для экономии материалов и лучшего теплообмена. Если сама баня сложена из камня или других не пожароопасных материалов, для термоизоляции ее стен от печи используется минеральная вата, или специальные негорючие sandwich-панели на силикатной, или асбестовой основе.

Если стены и потолок самой бани выполнены из дерева, то нормы противопожарной безопасности при термоизоляции гласят, что необходимо:

• обеспечить зазор как минимум в 1,3м между нагревающейся печью и потолком или стенкой;
• дверца топки в предбаннике должна быть на расстоянии 1,2 м и больше от близлежащей деревянной стены;

• в случае когда топка проходит сквозь стену, сделанную из легковоспламеняющегося материала в другое помещение, необходимо изготовить вставку, изготовленную из огнеупорного материала не менее 500 мм, обладающего высокой теплостойкостью и длиной, равной длине топки;
• на пол перед дверцей укладывают противопожарное покрытие (чаще всего используют металл) площадью 40х80 см.

Обязательное требование – противопожарная изоляция или разделка кирпичных поверхностей стенок топки и деревянных элементов конструкции. Фактически это кирпич и глина, уложенные послойно с определенным зазором либо асбестовый лист. После таких работ образуется керамический чехол, который в значительной степени изолирует деревянные конструкции. Дополнительно они предохраняют от языков пламени, вырывающихся сквозь возникшие в результате разрушения кладки трещины при возникновении ЧС.

Вывод трубы печи через потолок либо стену – самый пожароопасный участок. В этом месте потолок расшивают и отделывают кирпичами, тем же способом, как это было сделано с деревянными стенами.

Если баня небольшая, а кирпичная конструкция сравнительно больших размеров и массы не требуется, допускается установка печки с топкой, вынесенной в предбанник малого размера, помещенной на деревянное покрытие пола. Порядовка такой печи очень проста – не более пяти в ряд, а самих рядов не более десяти.

Печь разрешается ставить и не на бетонный фундамент, если соблюдены все меры пожарной безопасности. Иногда возникает необходимость вскрывать пол и организовывать добавочную опору или перемычки.

При этом необходимо соблюдать следующие ограничения:

• общая масса – не более полутоны;
• 600 кг – для устоявшегося пола;
• 700 кг – для свежеуложенного пола.

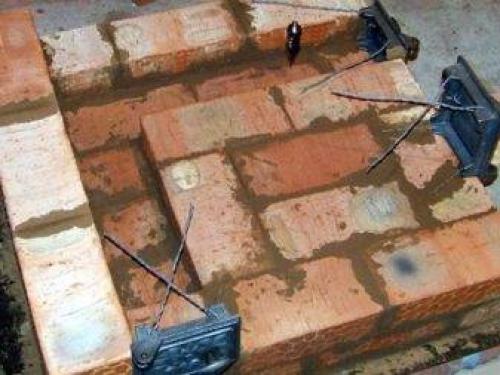

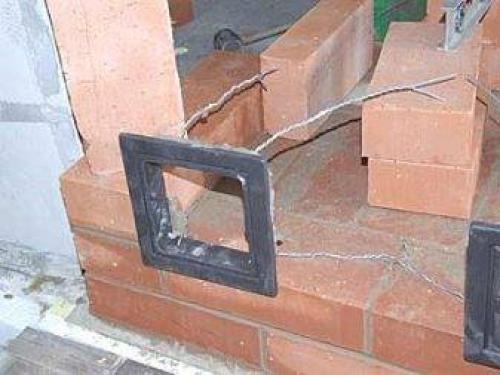

Если эти условия соблюдены – выкладывают компенсатор из кирпича для основания печи. Волокно из асбеста добавляют к кладочному раствору, который применяют в основании и экранах сторон.

Подходящие для работ типы кирпича:

1. Стандартный керамический кирпич имеет размеры 25х125х65 мм. Необходима дополнительная его обработка термостойким лаком для повышения сопротивляемости критическим условиям эксплуатации – перепаду температур и высокой влажности.
2. Шамотный огнеупорный кирпич использовать более надежно, так как он изготавливается именно для таких целей.

Печь с топкой из предбанника. Обзор самых популярных моделей

Печь-каменка Steam Master Tunnel WT от финской компании Narvi обладает выносной топкой, оборудованной стеклянной дверцей в декоративной рамке. Ценители качественного пара отдадут должное такой банной печи, способной справиться с парилкой объемом до 25 куб. м.

Отличающийся особой мягкостью нагретый влажный воздух создается в помещении благодаря эффективному воздухообмену и уникальной конструкции крышки, оснащенной тепловым колпаком. При нагревании каменки верхний элемент закрывается, в результате чего тепло содержится в отсеке для камней и не высушивает влажный воздух помещения. Чтобы подготовить парилку к использованию, печь нужно на протяжении полутора часов хорошенько протопить.

При производстве каменки Steam Master используется эмалированная и особо прочная сталь. Первый вид материала нужен для изготовления наружного кожуха, второй – для свода топки и патрубков. Идеальность установки агрегата обеспечивается за счет оснащения каменки регулируемыми ножками. Размеры такой печи с топкой из предбанника составляют 1000х470х520 мм, а вес – 220 кг. Агрегат оценивается в 70 тыс. рублей.

Модель Fero JK от компании Kastor (Финляндия) – это дровяная печь с выносной топкой, которая используется для обогрева саун и бань объемом 12-22 куб. м. Инновационный кумулятивный агрегат с керамической топкой и изолированным кожухом способен разогреться буквально за полтора часа с помощью сухих колотых дров. За счет отделки внутренних стенок вермикулитом, обладающим повышенной жаростойкостью (до 1300 градусов), печь может нагреваться до максимальной температуры. При этом камни успеют раскалиться докрасна и обеспечат отличную температуру парения на долгие часы. Каменку такого вида наполняют жаростойким природным или искусственным керамическим (марки KERKES) камнем. Габариты устройства – 570х1225х510 мм, вес булыжников составляет 75 кг. Стоимость агрегата –  125 тыс. рублей.

Печь Helo 20 KL SL , работающая на дровах, способна создавать пар и отдавать тепло помещениям, объем которых составляет 8-20 куб. м. Надежность конструкции и длительность срока эксплуатации каменки обеспечиваются использованием при ее изготовлении нержавеющей стали толщиной 8 мм. Экономичность расхода топлива (дров) возможна за счет высокоэффективной системы теплообмена X-tra, обеспечивающей быстрый и качественный нагрев бани.

Существует возможность подключения дымохода к задней или боковой панели каменки, что очень удобно при выборе места монтажа устройства. Оснащение печи самоочищающейся системой способствует минимальному образованию нагара на стенках конструкции. Дровяная каменка, обладающая тепловой мощностью 20 кВт и габаритами 410х730х520 мм, весит около 50 кг. Масса камней отдельно составляет 40 кг. Стоимость агрегата равняется 24 тыс. рублей .

Установка печи в бане из газобетона. Печь в бане: выполняем установку правильно и безопасно

В холодную морозную зиму банные процедуры куда актуальнее, чем летом. Это отличная возможность не только попариться, но и отдохнуть с комфортом в теплом помещении. Для обогрева классической русской бани выбирают каменку на дровах, для современных саун чаще берут электрические.

В любом случае важна правильная установка печи с соблюдением норм противопожарной безопасности. Для этого необходимо заранее выбрать место, определить тип печи, каким сырьем она будет отапливаться, будет ли теплообменник.

Пользователи часто ищут:

• Камни для каменки в баню

• размещение воздуховодов;
• каким материалом защитить стены от нагревания, возгорания.

Согласнорасстояние между металлической печкой, котлом и негорючей стеной (предел огнестойкости от 60 минут) составляет от 38 см.

Но на деле, даже если бани выложены из негорючего кирпича, пенобетонных блоков, их чаще всего отделывают горючей деревянной вагонкой.

При строительстве бани из бревен, бруса стоит соблюдать ряд рекомендаций:

1. От перегородки, стенки без каких-либо защитных экранов до горячих поверхностей печи должно быть минимум полметра.
2. Стена от пола до уровня 25 см над топочной дверцей, через которую будет выводиться топливный канал, возводится из негорючего сырья. Минимальная толщина стены ‒ 12,5 см.
3. Расстояние от негорючего потолка в парной до верхней части печи ‒ от 80 см.
4. При отсутствии на потолке огнеупорной защиты дистанция от него до печи должна быть от 1,2 м.
5. Удаленность от дверцы топки до противоположной стены помещения ‒ от 1,25 м.
6. Между стенкой и передней частью печи с выносной топкой нужно оставить 3 см.

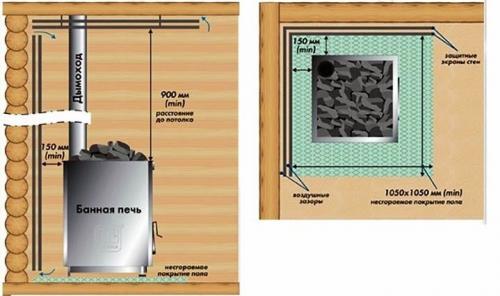

Фото: слева – вид сбоку, справа – сверху.

Установка котла, заводской печки проводиться строго в соответствии с инструкцией, схемой производителя.

Способы установки печи

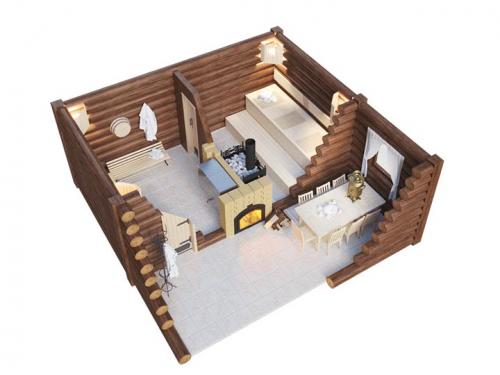

В классическом варианте принято размещать печь прямо в парной. Но еще ее устанавливают в парной с выносом топки в предбанник или комнату отдыха. В маленьких баньках допустимо топку разместить с уличной стороны.

Разберем каждый из способов подробнее.

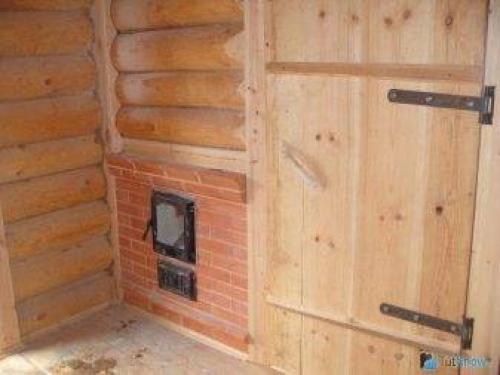

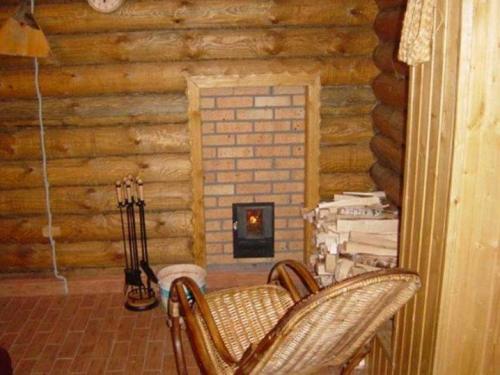

В предбаннике, комнате отдыха

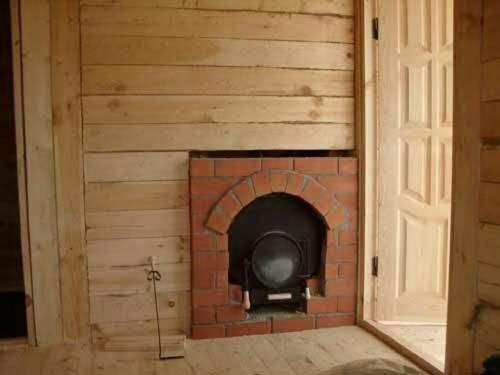

Вынос топочной части в предбанник считается самым безопасным и удобным вариантом установки.

Такое обустройство отопления имеет несколько весомых преимуществ:

1. Кислород в парилке не выжигается огнем.
2. Больше свободного пространства в парной.
3. Проще поддерживать чистоту в комнате, чистить зольник.
4. Закидывают дрова в предбаннике. Здесь же нужно располагать и дровницу.
5. Нет необходимости отдельно обогревать предбанник, при условии, что печи хватает мощности.

Для этого подходят печи с выступающим топливником, прямоугольной формы.

Монтаж такой конструкции следует планировать на этапе строительства бани, иначе придется ломать часть перегородки между комнатами.

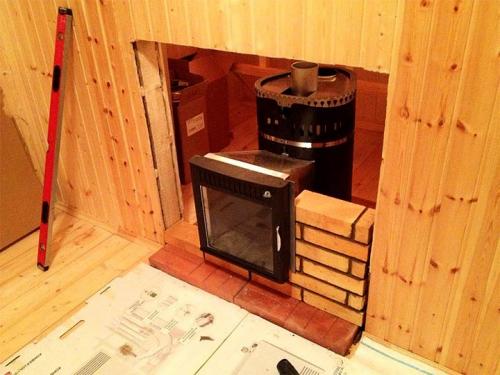

Для этого в стене оставляют отверстие, которое потом обшивают огнеупорными материалами. Печь нужно ставить так, чтобы доступ к топке был снаружи, то есть со стороны предбанника.

В парной

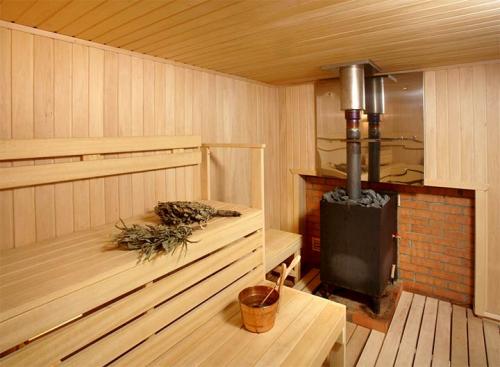

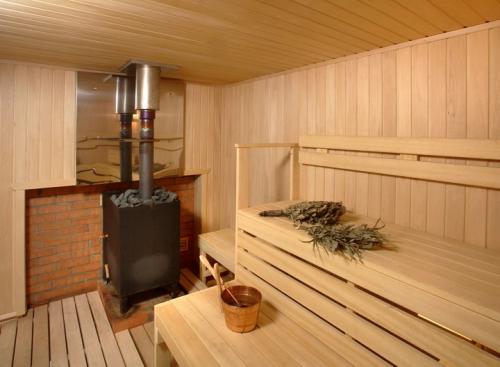

Самый популярный вариант в классической русской бане. Печь целиком размещается в парной. Отсюда же проводится загрузка дров. Поэтому нужно сразу оставить еще немного места под дрова.

Преимущество печи в парной ‒ удобная регулировка тяги открытием/закрытием топочной дверцы. Красиво смотрится устройство с дверцей из закаленного стекла, через которое будет видно огонь.

Минусы такого расположения:

1. Сложнее следить за чистотой вблизи печи.
2. В маленькой парной кислород будет быстро выжигаться пламенем.

Расположение печи нужно спланировать заранее, чтобы отдыхающие не соприкасались с раскаленной поверхностью.

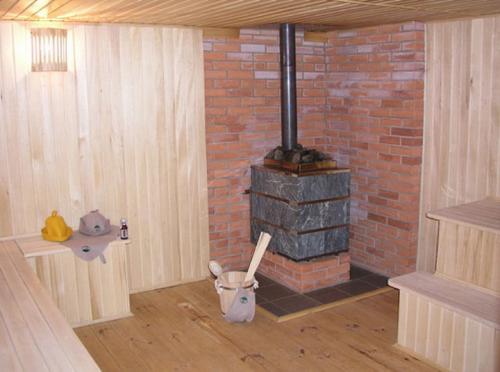

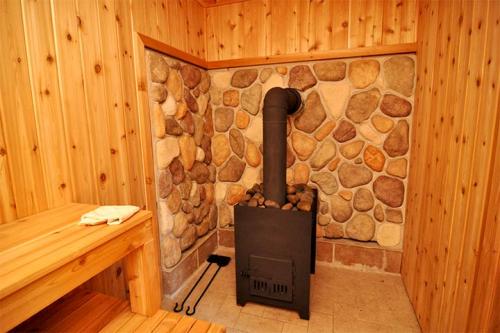

Ставить лучше печку в углу, чтобы, поливая камни водой, никто не обжегся горячим паром. Обязательно нужно, чтобы расстояние от печи до полок соответствовало действующим нормам и правилам пожарной безопасности.

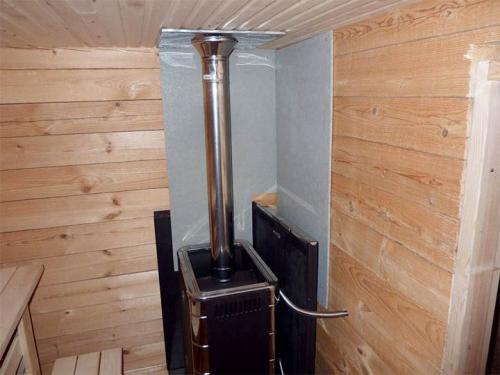

Печь установить будет проще, если придерживаться руководства производителя. Для защиты стен от возгорания следует обустраивать огнеупорный фартук.

Для хорошего воздухообмена в помещении нужнов полу. Выше не стоит ‒ жар будет уходить из помещения.

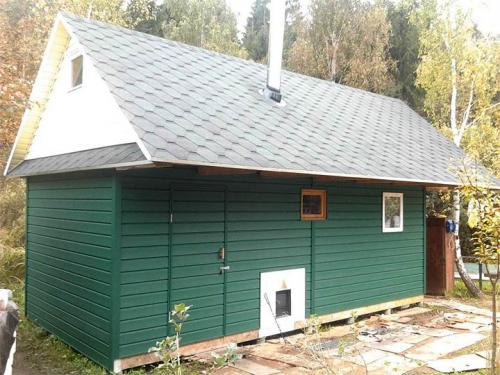

С выходом на улицу

Минус такого решения ‒ неудобство контроля заполненности печи дровами, углем и поддержания необходимой температуры.

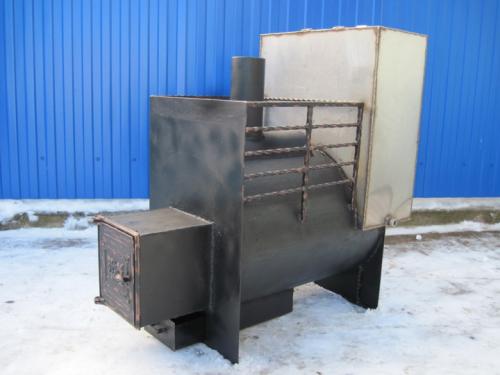

Установка металлической печи в бане. Металлическая печь

Для производства металлических печей используются сплавы разных видов металла. Наибольшее распространение получила железная печь, т.к. железо быстрее прогревается, количества топлива для печи требуется меньше. Вес таких печей составляет от 100 до 400 кг. Как правильно установить железную печь в баню — ответ на этот вопрос будет раскрыт далее.

Плюсы металлических печей:

• быстрый монтаж в бане;
• малые размеры печи и ее вес;
• закрытый герметичный корпус снижает утечки угарного газа.

К минусам таких печей можно отнести:

• более быстрое остывание металла, в отличие от кирпича;
• неравномерный прогрев помещения для парения;
• сильный нагрев корпуса печи, что может привести к случайным ожогам;

Печи подразделяются на виды, в зависимости от того места, через которое загружается топливо.

Печи с топкой, расположенной в парной. При установке такой печи в парилке необходимо делать дополнительную вентиляцию, т.к. при таком расположение печи в помещение парилки быстрее выгорает кислород. Преимущество такого расположения топки – постоянный контроль горения печи и возможность быстрого регулирования температур в бани.

Топка в предбанники. При таком расположение топки необходима установка каркасной стены между предбанником и парной. Такая печь обычно топится дровами, это оптимально для поддержания хорошей температуры в печи и сохранения чистоты в помещение.

Печь с топкой, вынесенной на улицу. Такая печь хорошо подойдет для небольших бань, а также бань, которые отапливаются углем. При иаком способе расположения топки топливо закидывается в печь с улицы. Минус данной печи в том, что очень неудобно контролировать загрузку печи и поддерживать нужную температуру в бане.

Заметка! Перед покупкой или постройкой каменки сразу обратите внимание, в какую сторону должна будет открываться дверь топки, чтобы не создавать неудобств при загрузки топлива в печь.
