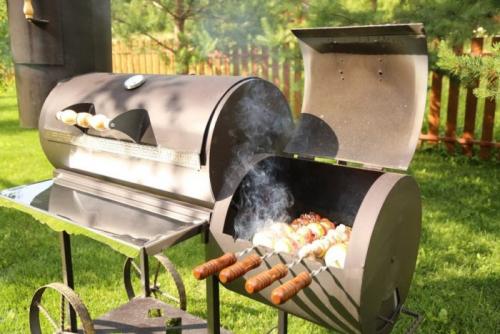

Жаровня из газового баллона. Как сделать мангал из газового баллона

Жаровня из газового баллона. Как сделать мангал из газового баллона

Из чего только не делают жаровню для шашлыков — из старых сейфов, автомобильных дисков, огромных труб и других подходящих по виду металлических вещей. Но наиболее долговечная конструкция получается из использованных газовых баллонов. Можно приобрести недорого газовый баллон на авито, либо на другой доске объявлений, или в пункте приема металлолома (если уж у вас самих не завалялся на даче). Стоимость его обычно по цене лома.

Самая подходящая ёмкость баллона — 50 литров. Именно пятидесятилитровый газовый баллон идеально подходит по размерам для изготовления мангала для дачи (на небольшую компанию). Диаметр его 30 см, длина — 98 см.

Для работы вам понадобится : болгарка, сварочный аппарат, разводной ключ, дрель и сверло по металлу на 10-12 мм, уголки или трубы для ножек, металлические петли и ручка для крышки, металлические пластины под ножки (для того, чтобы они не уходили в грунт), труба для дымохода, защитные очки, респиратор, перчатки.

Достоинства мангала из газового баллона

• Во-первых, долговечность. Толщина металла позволяет эксплуатировать его в течение 10-15 лет, так как он не прогорает.
• Во-вторых, если продумать конструкцию (колесики, ножки), то такой небольшой ангал можно переносить с места на место.
• В-третьих, после приготовления шашлыков не потребуется заливать пламя, а достаточно будет перекрыть тягу.
• В-четвертых, универсальность. В таком мангале с крышкой, можно запечь, поджарить или даже закоптить любой продукт.

Недостатки

• Для растопки подходит уголь, если же использовать дрова, то придется ждать их прогорания — объем газового баллона невелик.
• В цилиндрическом мангале сложнее добиться равномерного прогрева шашлыка на всем шампуре — в центре может уже подгорать, когда на краю все еще сырой.

Мангал из газового баллона: чертежи с размерами. Достоинства и недостатки применения старого баллона

Выбор материала для мангала сделать несложно: лучшим решением станет 50-литровый баллон, ведь длина и ширина емкости составят 85 и 30 сантиметров соответственно, что будет просто идеально для готовки. Разумеется, в дело можно пускать и 40-литровые емкости, но в таком случае охват будет гораздо меньше, следовательно, готовить будет не столь комфортно!

Главным преимуществом корпуса газового баллона выступает высокое качество используемого металла . Стоит ли говорить, что при производстве баллонов для последующего хранения газа под давлением производители к материалу предъявляют серьезные требования, что выливается в немалую 3-миллиметровую толщину стенок корпуса. Благодаря этому, при использовании газового баллона, можно рассчитывать на недорогую, но качественную емкость для мангала.

Главные преимущества:

• Удобство при эксплуатации. После готовки еды нет нужды выметать пепел с дачной территории и заливать огонь водой – достаточно перекрыть тягу и можно переходить к трапезе;

• Долговечность. Марка стали 30 ХГСА, Д и 45, помимо большой толщины и надежности конструкции в целом, будут предлагать отличную устойчивость к негативным факторам, благодаря чему мангал сможет прослужить более 10-15 лет, не коррозируя и не прогорая;
• Универсальность. Под закрытой либо открытой крышкой можно запечь, закоптить и поджарить любую еду и продукт;

• Мобильность. Даже если мангал из газового баллона не будет комплектоваться колесиками, размеры конструкции позволяют спокойно перенести его в любое удобное место или просто сменить направление от ветра.

Но, как и любое изделие, применение газового баллона с целью создания мангала своими руками имеет и некоторые недостатки, а именно:

• Качественные термостойкие красящие составы стоят немало денег, а потому, скорее всего, со временем готовая конструкция приобретет не самый удачный вид, напоминая выцветшее фото. Помните, что с наружной стороны мангал из баллона достаточно быстро обгорает, так что на привлекательный внешний вид можно не рассчитывать;

• В цилиндрической емкости проблематично добиться равномерного прогрева, в результате чего, к примеру, при готовке шашлыка, по краям мясо долгое время будет оставаться сырым, в то время как в середине начнет гореть;
• Если вы захотите приготовить мясо в холодное время года, то придется заготовить заранее немало углей, дров и терпения – низкая теплоемкость металла сказывается на скором остывании емкости баллона, из-за чего жаровня становится намного прожорливее;

• И самый главный недостаток: даже очень старый и давно не эксплуатируемый газовый баллон может хранить в себе оставшиеся взрывоопасные вещества, так что применять его в качестве мангала для готовки стоит с особой осторожностью, заранее проведя необходимые меры предосторожности !

Источник: https://barbekyu-na-dachu.postroivsesam.info/novosti/mangal-iz-gazovogo-ballona-svoimi-rukami-chertezhi-s-razmerami-poshagovaya-instrukciya

Мангал из газового баллона с казаном. Особенности

Мангал из старых газовых баллонов делится на несколько типов, которые вы сможете с легкостью изготовить самостоятельно.

Существуют следующие разновидности:

• простой мангал, в котором нет крышки;
• барбекю;

• коптильня;
• смокер.

Три последние самодельные конструкции существенно отличаются от первого варианта, поэтому следует ознакомиться с их особенностями более детально:

• Барбекю представляет собой простую конструкцию, которую вы с легкостью сможете создать своими руками. Для создания такого мангала вам потребуется отрезать часть емкости, которая в дальнейшем будет держаться на петлях и выступать в качестве дверцы. Внутри конструкции находится зона под угли и сетка, на которой будут располагаться продукты.

• Коптильня отличается от традиционных мангалов тем, что в ней присутствует топка. Само сооружение должно быть герметичным, чтобы выполнять поставленные задачи. Для ее создания удаляется половина дна. Топка изготавливается из железных листов. Некоторые люди используют для данных целей другой баллон. Деталь приваривается и оборудуется специальной дымоходной трубой, по которой будет отводиться дым.

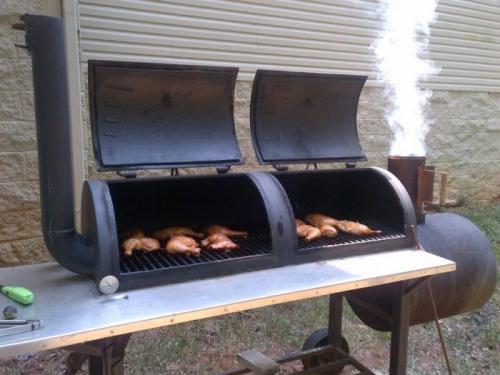

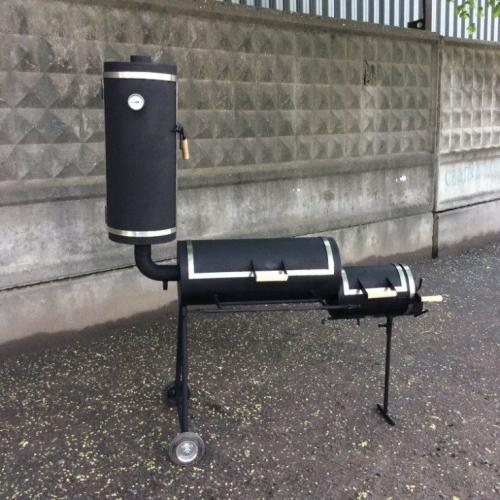

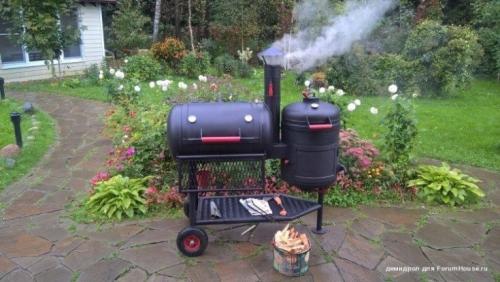

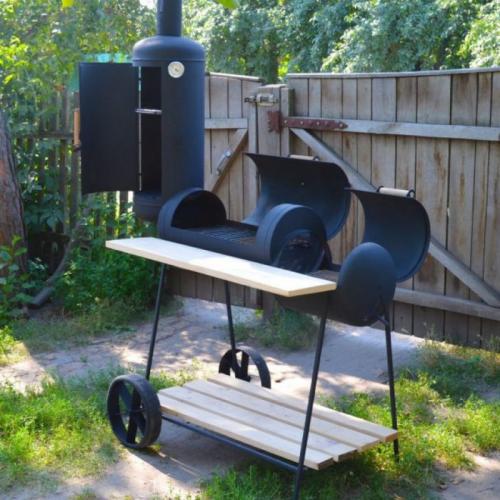

• Смокер называют также «паровозом». Он представляет собой сложное сооружение, которому свойственна многофункциональность. В таком изделии присутствуют все опции, которые доступны подобным сооружениям: мангал, барбекю, коптильня, гриль.

Чтобы изготовить такую конструкцию самостоятельно, вам потребуется запастись несколькими баллонами, каждому из которых будет отведена своя роль. В конечном результате смокер будет обладать сходством с паровозом.

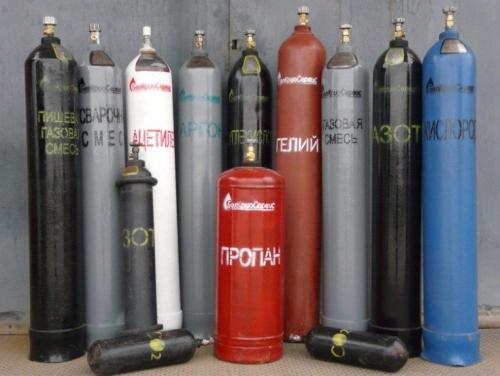

Мангалы изготавливаются из пропанового и кислородного баллонов. Баллоны выступают в качестве великолепной основы для создания многочисленных конструкций. Они обладают качественным металлом, почти готовой формой и стандартными габаритами.

Данные особенности дают возможность создать мангал своими руками за короткий промежуток времени с минимальными вложениями.

За счет толстых стен баллоны способны выдерживать высокие температурные режимы, поэтому такие изделия лучше всего подходят для создания различных коптилен, барбекю и мангалов.

Плюсы мангала из баллона:

• Такая конструкция не прогорит даже после длительного контакта с открытым пламенем.
• Благодаря оптимальной конфигурации и толстым стенам мангал не будет деформироваться от влияния высокой температуры.
• В таком мангале вы сможете приготовить не только шашлыки, но и запекать овощи, а также заниматься копчением и жаркой.
• После приготовления вам не потребуется тушить угли водой. Для этих целей будет достаточно просто закрыть мангал крышкой. Также она позволяет хранить мангал на улице. За счет больших размеров вы сможете приготовить порции на всю компанию.

Даже если вам нужно приобретать баллон, такое сооружение обойдется вам дешевле, чем покупка металлических листов в магазине.

• Легкость монтажа. Мангал из баллона сможет изготовить даже новичок.
• На работу потребуется несколько часов.
• Конструкция из баллона подойдет для реализации любых творческих задумок.

Мангалы, созданные из баллонов, практически не обладают недостатками. Некоторые пользователи заявляют, что минусы конструкции заключаются в больших габаритах конструкции. Однако можно приобрести и более компактные изделия. Другая категория людей сообщает, что полукруглое дно неудобно при розжиге дров.

Если посмотреть на ситуацию с другой стороны, такая конфигурация обеспечивает нахождение углей по краям. Это способствует качественному пропеканию мяса, которое при приготовлении на традиционных жаровнях может оставаться сырым.

По мнению профессионалов, сферическое строение стен мангала не очень подходит для жарки шашлыков, так как такая конфигурация ограничивает процессы, которые способствуют «раскрытию» аромата запеченного мяса.

Мангал из газового баллона размеры. Особенности мангала, изготовленного на основе газового баллона: преимущества и недостатки

Сегодня большой популярностью пользуются мангалы из газовых баллонов и это вполне понятно. Такие аппараты достаточно большие и вместительные, поэтому в них можно установить сразу большое количество шампуров для большой компании. Ножки у них намного выше, чем у магазинных стандартных изделий, а это позволяет человеку стоять ровно, не сгибаясь во время приготовления шашлыков. Также при желании из баллона с помощью сварки, арматуры и металла можно создавать различные интересные формы, подходящие экстерьеру вашего дома.

Преимущества мангала из баллона:

• Простота изготовления. Даже непрофессионал сможет легко изготовить такую конструкцию за несколько часов при наличии подробной инструкции и наглядного изображения.
• Дешевизна конструкции. Если на даче есть использованный или непригодный для заправки газом баллон, то основа мангала будет для вас бесплатной. Максимум на что придётся потратить деньги, так это на дополнительные элементы конструкции.
• Благодаря толстым стенкам баллона, такой мангал может выдержать даже самые высокие температуры и большое давление, за счёт чего существенно увеличивается его срок службы.
• При наличии откидной крышки мангал можно будет оставлять на улице, не боясь атмосферных осадков. Также крышка необходима для того, чтобы можно было использовать его в качестве домашней коптильни.
• Функциональность. При необходимости с помощью дополнительных элементов можно усовершенствовать конструкцию.
• Мобильность. Мангал можно переносить с одного места на другое или перевозить на машине.
• Удобство эксплуатации. Так как днище такого мангала не прогорает благодаря толстым стенкам, то после приготовления шашлыков или других блюд, угли не надо заливать водой. Можно просто закрыть крышку и все.

Мангал и коптильня из газового баллона. Чертежи, размеры и схемы мангалов-коптилен из газового баллона

Многофункциональная печь доставляет неудобства при разработке проекта. Каждый сегмент работает в собственном режиме, поэтому учитывают все нюансы и составляют схему. Существуют два варианта копчения: холодным и горячим способом.

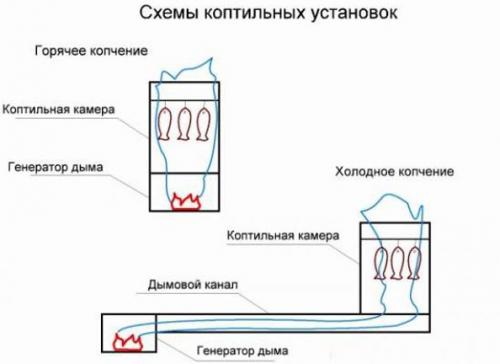

В зависимости от выбранной технологии приготовления продуктов, составляют чертеж мангала-коптильни из газового баллона

Приготовление мяса холодным способом происходит остывшим дымом, который поступает через трубу и остывает за это время. Продукты, сделанные таким методом, хранятся до шести месяцев.

Приготовление горячим способом происходит также при помощи дыма, однако он поступает из топки, расположенной под коптильней. Срок хранения продуктов до двух месяцев.

Элементы конструкции будут удалены друг от друга на разное расстояние, чтобы сохранить принцип приготовления продуктов

Чтобы сделать из газового баллона коптилку-мангал, выбирают методы обработки рыбы и мяса. В зависимости от того, сколько функций должна иметь печь, выбирают схему. При этом учитывают стандартные размеры каждого из элементов и соотносят показатели в единой конструкции.

Средняя длина мангала 80-100 см. Расстояние между шампурами примерно 10 см. От того, какое количество шашлыка требуется приготовить одновременно, рассчитывают общую длину. Ширину регулируют длиной шампура. Производители выпускают их 30-50см. Поэтому стандартная ширина 25-30 см. Высота мангала 20 см. Угли должны располагаться невысоко, чтобы не подгорели продукты, но и достаточно близко, чтобы хватало жара.

Мангал из газового баллона без сварки. Достоинства и недостатки мангала из баллона

Мангалы изготавливаются из пропановых или кислородных баллонов, имеющих высокое качество металла. Они характеризуются солидными стандартными размерами, правильной геометрической формой, хорошей вместительностью, возможностью расположить большое количество шампуров. Высота конструкции может быть отрегулирована под рост хозяина, чего нельзя получить от заводских моделей. Это даст возможность человеку не сгибаться при приготовлении мяса, а стоять ровно.

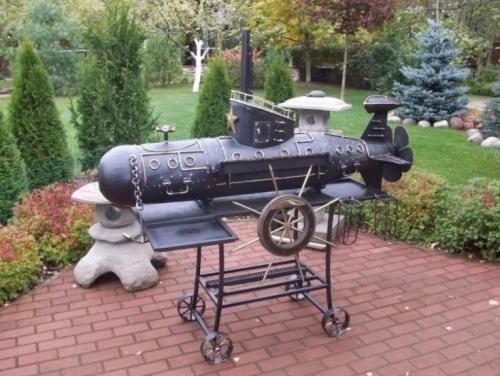

Опытным мастерам под силу изготовить мангал, воплощающий любой образ

Опытные умельцы могут, использовав собственную фантазию, применив сварку, арматуру и металл, создать необычные изделия, которые станут оригинальным украшением экстерьера загородного дома или дачи, что наглядно доказывают фото мангалов из баллона.

Конструкция такого изделия проста в изготовлении. Достаточно внимательно изучить чертеж мангала своими руками из баллона и при наличии минимальных навыков создать конструкцию. Такой вариант является самым бюджетным. Ведь изделие изготавливается из старого непригодного баллона, поэтому основа конструкции будет бесплатной. Оценить, сколько стоит мангал, изготовленный собственными руками, можно исходя из стоимости дополнительных составляющих элементов конструкции.

Поскольку газовый баллон имеет толстые стенки, готовая конструкция будет способна выдержать большое давление и высокую температуру без риска деформации изделия. Поэтому срок эксплуатации мангала увеличивается. К тому же днище не прогорает при длительном контакте с открытым огнем, а значит, после приготовления блюд нет надобности в заполнении изделия водой. Если сделать мангал с откидной крышкой, его можно оставить на улице, не опасаясь негативного воздействия атмосферных осадков. Кроме этого, мангал с крышкой можно использовать в качестве домашней коптильни .

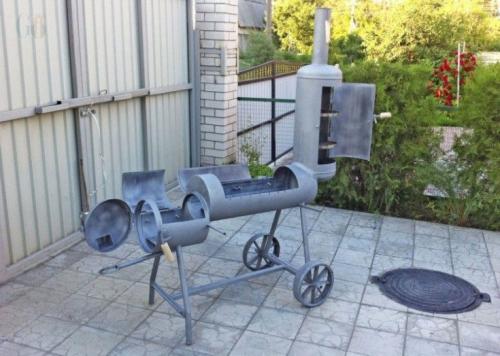

Мангал в виде паровоза смотрится довольно необычно

Конструкцию можно укомплектовать дополнительными элементами, что увеличит ее функциональность. Мангал из баллона легко транспортируется и устанавливается на другое место.

Из недостатков можно выделить следующие:

• из-за больших габаритов конструкция может не вписаться в интерьер маленького дворика;
• мангал обладает значительным весом, поэтому для его перемещения понадобится два человека;
• конструкция имеет ограниченное место для поленьев, поэтому в качестве сырья лучше использовать уголь.

Это даст возможность не ждать слишком долго, пока прогорят дрова и освободится достаточное пространство под размещение шампуров.

Мангал из газового баллона минусы. Как сделать мангал из газового баллона своими руками

Если газовый баллон имеет хотя бы небольшой дефект, использовать его по прямому назначению запрещается. Но и выкидывать изделие из такого качественного материала жалко.

По этой причине можно сделать из старого газового баллона мангал. Из-за качественного материала такое устройство прослужит очень долго.

Плюсы и минусы мангала из газового баллона

Достоинств у мангала из газового баллона довольно много. Среди них:

1. Оригинальный дизайн. Даже если делать мангал по чертежу из интернета, работа получится уникальной. Также можно добавить к конструкции разнообразные детали, ковку, чтобы мангал стал украшением участка.
2. Длительная эксплуатация. Газовый баллон создается с целью выдерживать нагрузку в несколько атмосфер, поэтому его производят из качественных материалов.
3. Стоимость. Учитывая тот факт, что сейчас газовые баллоны используются крайне редко, их легко можно купить с рук у дачников или автомобилистов за символическую плату.
4. Простое изготовление мангала. Простые модели можно изготовить буквально за один день, даже не имея соответствующего опыта.
5. Переносная конструкция. Ее с легкостью можно перемещать, если возникает такая необходимость.

Из недостатков такого мангала стоит выделить:

1. Техника безопасности. Этот вопрос нужно детально изучить перед тем, как приступать к работе. В противном случае при взаимодействии с болгаркой и другими инструментами баллон может взорваться и нанести увечья человеку. Это происходит, если не выпустить газ полностью.
2. Вес. Из-за толщины используемого металла мангал довольно массивен. По этой причине его достаточно сложно переносить одному. Для решения этой проблемы к устройству приделывают колесики.
3. Ограниченность в выборе сырья. Из-за ограниченной глубины использовать дрова для растопки довольно сложно.

Всех указанных недостатков при желании можно избежать. Достаточно соблюдать технику безопасности и проявлять креативность в этой творческой работе.

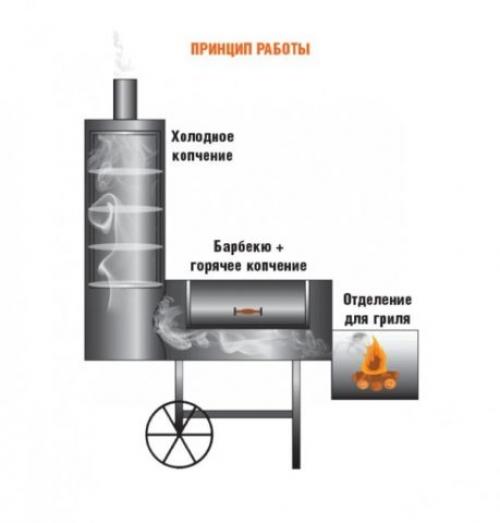

Принцип работы коптильни

В бак кладется топливо (лучше всего использовать уголь). Он растапливается, вентиляция осуществляется через дырки в баке.

Шампуры кладут на срез. Если мангал имеет крышку, ее можно закрыть, чтобы мясо лучше прожаривалось.

В итоге мясо не горит из-за равномерного распределения тепла. Дым и гарь выходят через вентиляцию.

Проекты, схемы, варианты исполнения

Существует множество способов создания мангала из газовых баллонов. Нередко для этой ели используется не один, а несколько баков.

Из 3-х баллонов

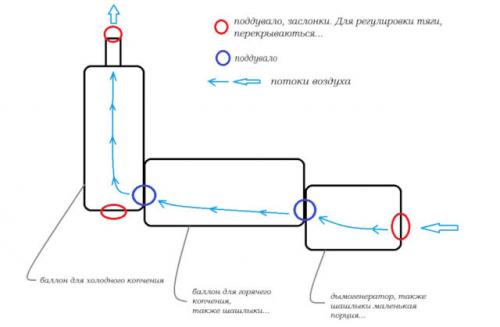

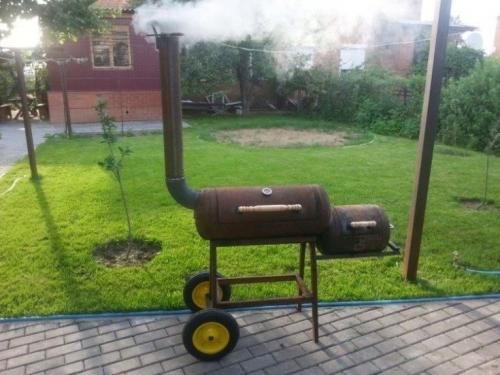

Из трех баллонов можно сделать устройство, которое позволит и жарить, и коптить продукты. Они соединяются посредством вентиляции. В одном баллоне располагается топливо, в соседнем — еда. Третий баллон может работать автономно от двух других (в него помещают и топливо, и продукты).

Из 2-х баллонов

Из двух газовых баллонов можно сделать более сложную конструкцию.

Особенность заключается в том, что в один бак помещается топливо, а в другой — продукты. Такая конструкция позволяет коптить горячим и холодным способом.

Из одного баллона

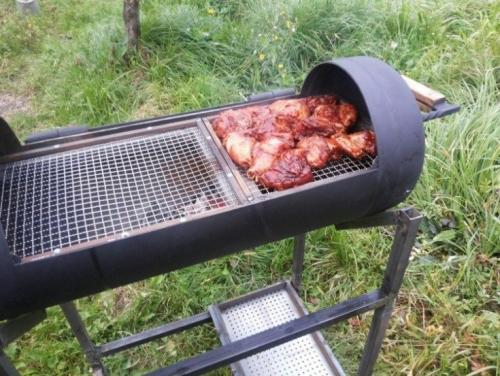

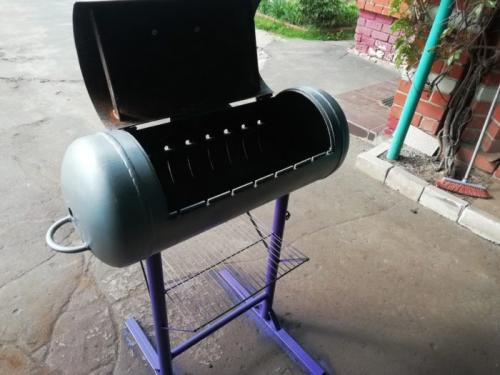

В мангале, сделанном из одного баллона, можно только жарить еду. На дно бака помещают топливо, а выше, на решетке или шампурах, располагается еда.

Пошаговая инструкция по изготовлению простого мангала

Самый простой мангал изготавливается следующим образом:

1. Баллон очищается при помощи воды от остатков газа.
2. Наносится разметка.

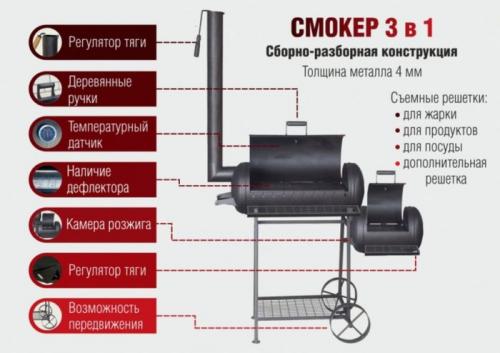

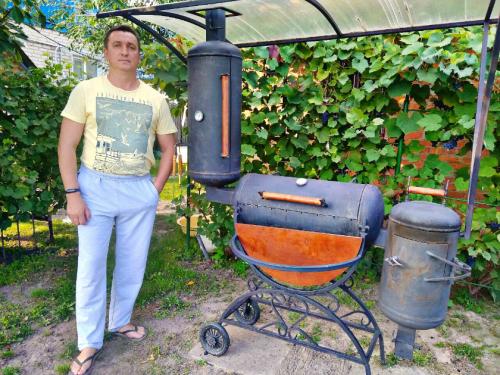

Мангал из газового баллона 3 в одном. 3 в 1, или Как сделать мангал с коптильней, барбекю и грилем из газовых баллонов

Летний отдых, как ни крути, ассоциируется с приготовлением блюд на костре.

Поэтому у многих дачников и тех, кто живёт в частном доме, есть добротная конструкция для приготовления вкусного шашлыка и овощей на свежем воздухе.

Её можно купить в магазине в готовом виде, заказать у мастеров или сделать своими руками. В последнем случае необязательно использовать дорогие металлические листы, подойдут и подручные средства. Без особых затрат многофункциональную установку из обычных газовых баллонов сделал мой собеседник – начальник ООПП РОВД Олег Лобан.

– Пожарить продукты на шампурах, закоптить их, приготовить барбекю или что-нибудь вкусненькое в казане… Как Вы решились совместить всё это в одно универсальное приспособление?

– Случайно подсмотрел идею в интернете. Просмотрел в YouTube более 50 разных

– Расскажите об основных моментах изготовления мангала-коптильни. Нужны ли для этого определённые навыки?
– На мой взгляд, нужны лишь три составляющие. Это желание, время и минимальные навыки работы с металлом (дрель, болгарка, сварочный аппарат).

– Такие установки в настоящее время не продаются. Да и аналоги стоят примерно в 4 раза дороже. Всего на расходные материалы потратил примерно 180 рублей (металл, круги для болгарки, завесы для крышек, арматура, термоустойчивая краска, датчики температуры, ручки и т.д.).

– А как насчёт времени изготовления? Процесс был долгим?
– Работы проводил по вечерам (2-3 часа) в течение 2-х недель.

– Вы продумали всё до мелочей: крыша, столик, декоративные элементы…
– Декоративные элементы изготавливал самостоятельно при помощи трубогиба, дизайн подсмотрел в интернете. Крышу тоже придумал сам. Оставались материалы и лист поликарбоната, теперь благодаря ей погода не внесёт свои коррективы в сам процесс приготовления блюд.

– Какие тонкости могут подстерегать на пути изготовления тех, кто возьмёт на вооружение Вашу идею?
– Главное – соблюдать технику безопасности. При спиливании крана с газового баллона (перед эти выпустить остатки газа в течение суток) нужно использовать пилку по металлу смоченную в воде (как правило, вентиль очень сложно открутить), затем слить остатки газолина и утилизировать его подальше от дома, так как запах стоит очень долго. После этого необходимо заполнить баллоны водой и оставить на сутки. Затем, не сливая воду с баллонов, нужно резать по размерам.

– Теперь, главное, соблюдать правила пожарной безопасности и не дразнить соседей потрясающими ароматами блюд с дымком?
– Это точно. Уже жарил шашлыки, коптил сало и рыбу. До плова ещё ход не дошёл, но обязательно попробую.
