Варианты обкладки банных печей. Особенности
Большинство владельцев бани на своем участке предпочитают применять уже готовые схемы. Лучшее — это самостоятельное продумывание обкладки печи в бане. Можно использовать железную, чугунную или даже металлическую основу. Идеальное решение — сделать вокруг кирпичную кладку. Дополнительно для парилки применима теплоизоляция или строительство помещения с выносной топкой.
Если печь выложена из кирпича, то она более продолжительное время будет сохранять свое тепло, при этом получится легкий пар. Главный минус заключается в том, что нужно сразу набраться терпения, ведь протапливать придется долго. Иногда такой процесс занимает до 5 часов.
Еще один недостаток кирпичной кладки заключается в том, что она потребует существенных финансовых вложений. Выполнение строительных работ своими руками способно уменьшить сумму, но незначительно.

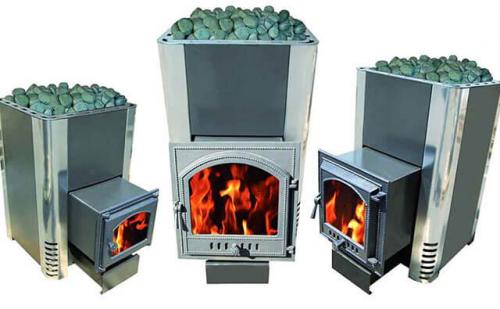

Печь, изготовленная из металла, если все же захочется сэкономить на строительстве, будет иметь определенные недостатки.
- Такое сооружение слишком быстро остывает, поскольку столь же быстро нагревается. Это далеко не надежный, но очень бюджетный вариант.
- При высоких температурных режимах металл способен выделять инфракрасное излучение. Оно вредно для организма. Использование кирпича намного более экологичное решение.
Именно, исходя из высокой ценовой категории, печи из кирпича стали менее популярными, чем их аналоги, что выполнены из металла.
Золотой серединой может стать приобретение металлической печи и в последующем ее обкладка кирпичом.
Перед процессом обкладки печи кирпичом, стоит взвесить все за и против.
- Это хорошее решение для тех, кто хотел бы сделать парилку атмосферным местом.
- Кирпич, несмотря на свою высокую стоимость, доступен для большинства. Его легко найти на строительном рынке и в последующем использовать для возведения конструкций.
- Обкладывать разрешается также печь из металла, что само по себе очень недорого, особенно, если нет возможности, сделать полное возведение из кирпича.
Если проводить работу самостоятельно, то затраты можно свести к минимуму. Но нужно не забывать о том, что для этого требуется предварительный опыт в строительстве.
Чтобы кладка служила максимально долгий промежуток времени, она делается с перевязкой в полкирпича. Шов составляет около 5 миллиметров.

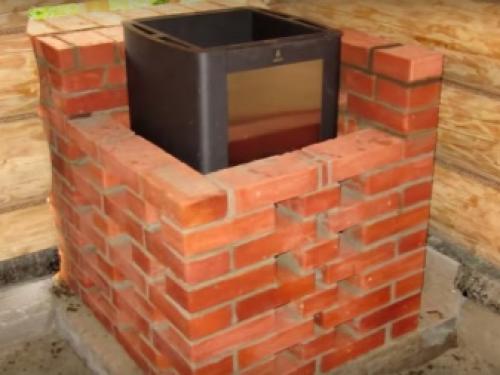

Обратите внимание, в нижних рядах должны оставаться проемы, через них будет проходить холодный воздух. Соответственно в верхних рядах делаются проемы для горячего воздуха.
Если каждый ряд кирпича уже выложен, то он проверяется как по горизонтали, так и по вертикали. Это необходимо с той целью, чтобы в конструкции не возникло перекосов, а также правильно функционировал воздух. К тому же здесь присутствует эстетическая сторона, если хочется создать красоту и уют в помещении.
Облицовка банной печи. Защитные экраны
Безопасное расстояние отопительных агрегатов от стен можно обеспечить только в больших банях. Во всех иных случаях без изоляции поверхностей не обойтись. Самым простым и распространённым способом защиты деревянных поверхностей от обугливания и воспламенения является установка защитных экранов из стали или чугуна, оснащённых изоляционным слоем.
Заводские конструкции опираются на ножки с креплениями для жёсткой фиксации. Устанавливают их на расстоянии 1,5-5 см вокруг печи и от стен. Экраны снижают температуру инфракрасного излучения до 80-100 C. При необходимости в зазоре между ними и печью устраивают вентиляцию.
Продаются защитные экраны для банных печей в строительных и специализированных магазинах. Их удобно использовать для установки вокруг металлических каменок небольшого размера. Выпускаемые производителями защитные экраны могут быть боковыми и фронтальными.
Заменить металлические конструкции с изолирующим слоем можно на заграждения из кирпича. Защитный экран такого типа долго нагревается, излучая при этом мягкое тепло. Возводят защитные кожухи в бане для печей из шамотного кирпича. Он изготавливается из цементной смеси и огнеупорной глины. Кладка делается в полкирпича. В случае отсутствия шамотного кирпича его заменяют на красный печной.
Расстояние между фундаментами печи и несущей стены не должно быть меньше 5 см.
При соединении этих оснований теряется большое количество тепла. Между этими фундаментами обязательно устанавливается слой изоляции. Основание печи должно быть ниже уровня чистового пола на 15-20 см. Выравнивание уровней производится влагостойким изоляционным материалом, на который накладывают глиноцементный раствор и два ряда кирпича. Поверх них можно уложить жаропрочную керамическую плитку.
Фундамент защитного экрана такого типа можно выкладывать в четверть кирпича. В его нижней части должны быть предусмотрены специальные окошки. Они необходимы для циркуляции нагретого воздуха между защитным экраном и печкой. Расстояние между ними может составлять 3-10 см.
Мнение эксперта
Ловкачев Борис Петрович
Банных дел мастер знающий всё о парении
Через ряд кирпичную кладку защитного экрана прокладывают армирующей сеткой. Выкладывать кирпичный защитный экран можно высотой до потолка, но не менее чем на 20 см выше верхней панели печи.
Обкладка железной печи кирпичом. Схемы обкладки печей кирпичом
С точки зрения теплотехники обложить металлическую печь кирпичом возможно 3-мя способами. Сплошная облицовка печным или красным рабочим кирпичом (слева на рис. ниже) применяется, как уже сказано, если от печки требуется только зрелище пляшущих за стеклом топки языков пламени или печь используется преимущественно как водогрейный котел. В первом случае облицовку делают толстую, не менее чем в кирпич. Действие ее таково:
- Печь перегревается.
- Нагретые до повышенной температуры отходящие газы создают в дымоходе сильную тягу.
- Избыточное тепло вылетает в трубу.
- Спустя 10-20 мин после начала топки режим печи стабилизируется таким образом, что внешняя поверхность облицовки остается чуть теплой.
- По окончании топки вьюшку не закрывают, или ее вовсе нет. Накопленное во внутренних слоях облицовки тепло идет обратно в печь и летит в трубу.
Если печь переоборудована в водогрейку, облицовку, наоборот, делают не толще чем в полкирпича. Режим печи стабилизируется на меньшей температуре отходящих газов, оптимальный для максимальной теплоотдачи в теплообменный водяной регистр (ок. 400 градусов между его коленами). В этом случае правильно будет сначала обложить печь в четверть кирпича, а если печка слишком уж кушает и воду греет слабовато, добавить еще четвертушку. Разумеется, если регистр к печке подобран правильно.

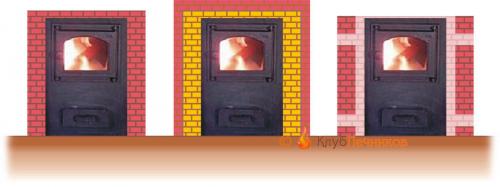

Схемы обкладки/облицовки печей кирпичом
Для увеличения продолжительности теплоотдачи без резкого снижения КПД печи применяется кирпичная облицовка по внутренней футеровке шамотным кирпичом, в центре на рис. Это скорее всего понадобится для дачной печки или дополнительной домовой в мезсезонье, когда и на осеннем ходу основной кирпичной печи она оказывается слишком прожорливой. Длительность горения топлива на минимальной подаче воздуха в печах-калориферах пламенного горения не превышает 5-6 час; человеку, чтобы выспаться, нужно 7-8 час. Печи и котлы длительного горения тлеют по 10-12-24 и более час, гасить их недогоревшими, если с дачи пора уезжать, нельзя. Тут облицовка по шамотной футеровке и добавит к времени теплоотдачи недостающие 1-1,5 час.
Отношение теплопроводности шамота к его теплоемкости существенно выше, чем у керамического кирпича, а самое значение теплоемкости шамота меньше, чем у обожженной глины. Это дает возможность добиться заметного увеличения времени теплоотдачи стальной печи в шамоте и кирпиче без существенного уменьшения ее КПД. Для этого достаточно шамотную футеровку делать прим. вдвое толще кирпичной облицовки, а толщину шамотного слоя брать ок. 1 кирпича на 12-17 кВт тепловой мощности печи.

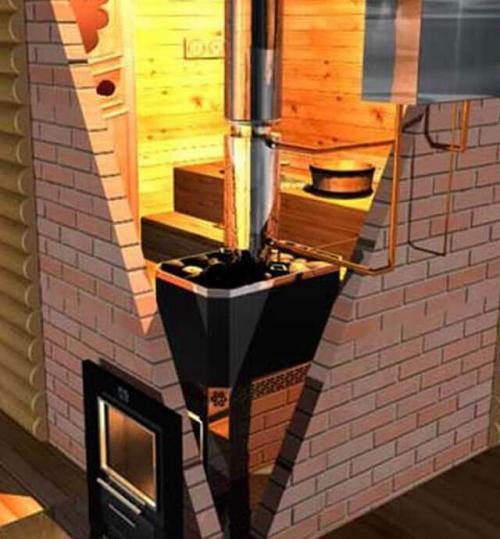

Как обкладывать печь в бане кирпичом с топкой из предбанника. Особенности конструкционного решения
Производят агрегаты с выносной топкой из чугунного сплава или стали. Они имеют существенное отличие по сравнению со стандартными печками – это выносной канал, который бывает съемным в тяжелых конструкциях и приваренным в легких, сделанных из нержавейки.
В первом варианте дверцу топки моно располагать как в соседнем помещении, так и снаружи постройки, на улице. Благодаря такому решению прогреваться будут одновременно два помещения, не нужно оборудовать место для хранения дров в парилке, а в комнату, где отдыхают люди, не попадет дым.
Выносной канал изготавливают либо пирамидальной формы, либо прямоугольной. Его делают более широким в месте прикрепления дверцы, чем около топки. Такая модель, как печь для бани с топкой из предбанника, у которой на дверце имеется панорамное стекло, выглядит более привлекательно, это видно на фото. Осуществлять контроль над количеством топлива можно без открывания. Благодаря топочным каналам и стеклообдуву исключено оседание копоти на внутренних элементах печи.
Основную часть топочной конструкции помещают на специально оборудованный возле перегородки фундамент. Чтобы отделиться от нее используют термоизоляцию. Располагать ее можно по любую сторону от двери в зависимости от планировки помещения. Если в парилке отсутствует топочная дверца, в ней будет сэкономлено пространство, а агрегат можно расположить в любом удобном месте.
Также выносную топку можно поместить снаружи банной постройки. Такой вариант не совсем удобен, поскольку, чтобы подбросить топливо, необходимо будет выходить из здания на улицу. Установка печи в баню с выносной топкой вполне оправдана только при обслуживании коммерческих саун, когда за функционированием агрегата следит работник.
В частных домовладениях подобную конструкцию проектируют в регионах с южным климатом, где в теплое время года на улице постоянно высокая температура. Также расположение выносной топки снаружи будет разумным решением при использовании в качестве топлива угля, поскольку от него появляется много грязи. С одной стороны — не желательно пачкать помещение, а с другой – горит уголь дольше, да и тепла от него больше, чем от дров.
Источник: https://bannye-pechi.postroivsesam.info/stati/chem-oblozhit-pech-v-parilke-metallicheskaya-pech
Нужно ли обкладывать печь в бане. Этапы обшивки
Перед тем как обложить железную печь кирпичом в бане, нужно подготовиться. Для проведения работ мастеру потребуется полнотелый кирпич М150, глина, песок, бетон, щебенка. Для создания опалубки будут необходимы доски, гидроизоляция и пруты для армирования. Из инструментов нужно подготовить уровень, лопату, рулетку, карандаш, мастерок, отвес.
Внимание! Если печка шла в комплекте с конвекционным кожухом, его необходимо снять, поскольку его роль теперь играет облицовка.
Сооружение фундамента
Прочность печной конструкции и то, насколько долго она простоит, будет зависеть от фундамента, поэтому, какая в бане будет печь лучше выбрать ещё на этапе проектирования. Если общий вес печки с уложенной кладкой не более 750 кг, отдельный фундамент для неё не потребуется. В противном случае, нужно будет выполнить ряд работ по обустройству надёжного основания. В целом, они не отличаются от работ по обустройству любого другого фундамента:
- Если фундамент будет ленточный, то для него роют котлован, в котором обустраивают опалубку и проводят её гидроизоляцию.
- Когда опалубка готова, засыпают подушку из щебенки и песка слоем 20 см, затем она поливается водой и трамбуется.
- Укладывается армирование и заливается смесь бетона, песка и щебня (в соотношении 1:4:3). Все ровняется уровнем, если нужно, то исправляются огрехи.
- После залитый фундамент оставляют для застывания приблизительно на 14-20 дней.
Когда бетон полностью засох, укладывают основание: из рубероида делается гидроизоляция, а сверху его выкладывают металлические листы толщиной 1-2 мм, на них будет находиться железная печка.
Кирпичная печь для бани: разновидности и безопасность проектов, плюсы и минусы, кладка шаг за шагом
Раствор для кладки кирпича
Для кладки кирпича замешивается состав из бетона и глины. Конкретных пропорций нет, нужно следить за консистенцией, которая обязана быть однородной и похожей на густую сметану. Чаще всего мастера выбирают одинаковое соотношение бетона и глины, добавляя 20% просеянного песка. Полученную смесь перемешивают в емкости, затем наливают воду. Ее требуется добавлять понемногу, иначе образуются комки.
Перемешивают электродрелью с насадкой миксером, для набора густоты смесь оставляют на 1 час. Не рекомендуется замешивать полный объем раствора, если работы в один день не будут закончены. Нужно замешивать такое количество, какое требуется для укладки за конкретный промежуток времени. Если раствор для кладки кирпича в бане возле печки засохнет, его будет невозможно использовать.
Можно ли обложить печь облицовочным кирпичом. Фундамент или пол –, что лучше и надежнее?
Важно, чтобы кирпичная кладка опиралась на прочное основание, поэтому прежде чем начать работы, нужно оценить несущую способность пола. Рассчитайте массу запланированной кладки. Для этого умножьте количество рядов кирпичного экрана на количество кирпичей в каждом из них, а затем еще и на массу одного кирпичика.
Если масса менее 700 кг, вполне можно обойтись без фундамента, но при этом провести меры по усилению лаг. Необходимо проложить дополнительные лаги, скрепив их каркасом с основными. Затем следует обустроить негорючее основание, в качестве которого может быть использован лист металла (поверх слоя теплоизоляции), два ряда кирпичной кладки (кладется непосредственно на деревянный пол), керамическая жаростойкая плитка или искусственный камень.
Но если же вы сомневаетесь в прочности лаг, лучше изготовьте отдельный фундамент под каменку . Размер фундамента должен учитывать площадь самой печи, толщину облицовочной кладки, а также зазор между металлом и кирпичом (около 3-5 см), а также включать дополнительные 15-20 см к габаритам печного экрана. При увеличении ширины зазора замедляется прогрев облицовочной кладки.

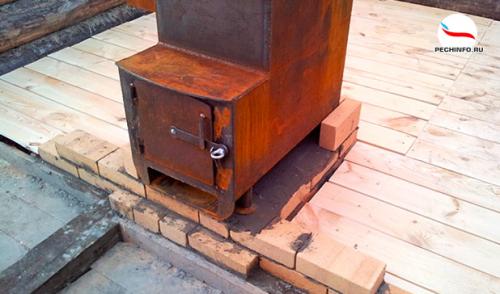

Если решение сделать обкладку металлической печи пришло гораздо позже, чем сама печь была установлена, причем установлена она была БЕЗ фундамента, используйте пустотелый кирпич. Он быстро греется, не слишком долго держит тепло. Но зато весит он гораздо меньше, а это при отсутствии фундамента важный аргумент в его пользу.
Однако лучше все-таки разобрать пол и вырыть котлован по глубине идентичный глубине закладки фундамента самой бани. При этом основание под печь не должно быть связано с фундаментом банной постройки и располагаться от него на расстоянии минимум 5 см (это расстояние заполняется теплоизоляционным материалом). Высота основания под печь должна быть ниже уровня пола примерно на 10-15 см.

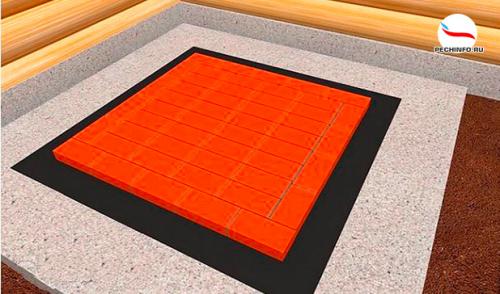

После заливки фундамента и 30-дневного периода его просыхания уложите на него поэтапно следующие материалы: два слоя влагоизолирующего материала (например, рубероида), два кирпичных ряда на глино-цементном растворе.
