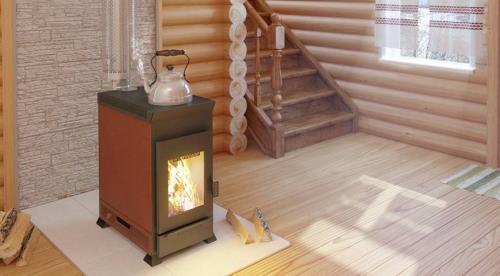

Монтаж топки начинается с выбора места. Рекомендуется на этапе планирования ремонта располагать информацией о характеристике и устройстве банного агрегата, который будет использоваться. Также понадобится определиться, с какой стороны баня будет топиться.

Общие рекомендации по размещению топки в банном помещении:

Кирпичный или металлический агрегат, расположенный в парной комнате. Такое устройство размещают в центральной зоне или рядом с наружной перегородкой. Закладка топлива производится в помещении. Этот вариант отличается простотой и удобством – не понадобится выходить из бани, чтобы подбросить дрова или проконтролировать, менять интенсивность нагрева. Плюсом является не сложность монтажных работ, потому что не понадобится проделывать проем в стене.

Металлическая печь устанавливается на невозгораемый фундамент Источник martand.ru

Часть для закладки топлива выводят за пределы парилки, а печка стоит в банном помещении. Некоторые чугунные модели имеют выносную топочную камеру, дверцы которой расположены в зоне предбанника или моечной. Нагревательный агрегат монтируют возле стены – с правой или с левой стороны от входной двери. Для образования дымоходного простенка, каменный теплогенератор возводят между двумя комнатами. Плюсом такого варианта является обогрев помещения, где размещен топливник. Соответственно в холодное время года не потребуется включать дополнительную технику, чтобы обогреть комнату. Когда дверца топливного устройства выходит наружу кислород в парной не сжигается, устраивать приток воздуха не понадобиться. Еще одно положительное качество – топливный материал в баню не заносят, чистоту будет поддерживать проще.

Печку располагают у несущих стен, а топку выводят на улицу. Монтаж печного устройства с топливной частью, которая расположена за пределами постройки – хороший вариант, если в качестве энергоносителя будет использоваться угольное топливо. В процессе горения от угля образуется огромное количество пыли.

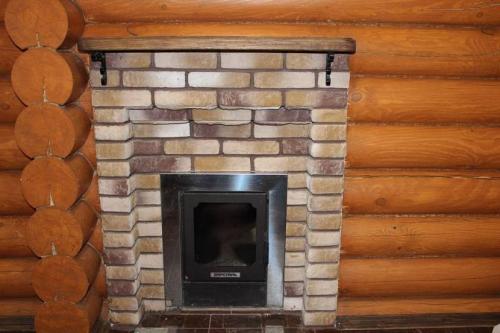

Кирпичная печь на деревянный пол. Облицовка стен изразцовой плиткой для печей

При установке камина или печи в загородных домах придется позаботиться о термоизоляции ближайших стен. В данном случае отгораживающий угол внутренней перегородки из ОСП был обшит плитами суперизола. Материал некрасив, поэтому решили облицевать его изразцовой плиткой для печей.

Стенки из суперизола облицованы изразцовойна заранее подготовленное место

Установка печи в бане на бетонный пол. Оборудование фундамента

Варианты подготовки пола перед установкой печи зависят от материала, из которого он изготовлен и массы металлической конструкции. Наличие бетонной поверхности освобождает от необходимости обязательного укрепления.

Совет! Для удобства уборки в бане бетонный пол перед установкой печи оформляют керамической плиткой, керамогранитом или кирпичом.

Работа с деревянным полом зависит от тяжести металлической печи. Если общая масса конструкции не достигает 700 кг, достаточно побеспокоиться о монтаже негорючего основания. Превышение допустимого предела заставляет заняться установкой в бане отдельного фундамента. Для расчета общей массы металлической конструкции берут во внимание:

• вес печи;
• объем камней;
• емкость для воды с учетом ее заполнения;
• вес дымохода;
• массу защитного экрана из кирпичей вокруг отопительного прибора.

В большинстве случаев обустройство дополнительного фундамента в бане является неизбежным процессом. Ключевые моменты работы:

• Размеры фундамента превышают габариты металлической печи или защитного экрана на 15-20 см.
• Глубина бетонного основания соответствует глубине основного фундамента бани.
• При установке печи рядом с несущей стеной, фундамент делают несвязным, избегая точек соприкосновения с базовой основой. Это обеспечивает независимую усадку бани и металлической конструкции.
• Высота фундамента не достигает уровня чистового пола на 20 см, свободное пространство заполняется двумя рядами кирпичей.

Основные этапы технологического процесса:

• подготовка котлована;
• установка опалубки;
• укладка армирующей сетки;
• заливка бетонного раствора;
• отстоявшийся бетон покрывают двойным слоем гидроизоляции;
• сверху кладут кирпичи в два ряда.

При подготовке раствора пользуются стандартными пропорциями – на 1 часть цемента берется 3 части песка.

Что положить под печь в бане на деревянный пол. Экраны

Для металлических банных печей применяются экраны нескольких типов:

• противопожарный – защищает дерево от воспламенения или обугливания, монтируется непосредственно на стену (в некоторых случаях через термоизоляционные вставки);



  Экран противопожарный.

• защитный – предохраняет пользователей от контактных и дистанционных ожогов, в этом случае облицовывается сама печь с обеспечением воздушной прослойки между ее корпусом и отделочным материалом;



  Экран защитный.

• напольный – защищает шпунтованную доску возле топки, создается из листового железа, базальтового, асбестового картона или в виде пьедестала.



  Экран напольный.

Помимо защиты от пожара, экраны дополнительно декорируют печное оборудование и придают интерьерам завершенный вид.

Важно! Противопожарные экраны чаще создаются из асбестосодержащих панелей/листов или стальных конструкций. Защитные экраны в 90% случаев выкладывают из кирпича, что не приемлемо для деревянного пола, в связи с большим весом. Поэтому либо придется шпунтованную доску демонтировать и залить фундамент/пол по грунту размером по внешнему периметру экрана, либо применить другие материалы и технологии.

Единственным вариантом для покрытия из шпунтованной доски без изменения конструктива деревянного пола и отливки отдельного фундамента остается металлический лист. Однако этот материал обладает высокой теплопроводностью, поэтому под него следует подстелить термоизоляцию:

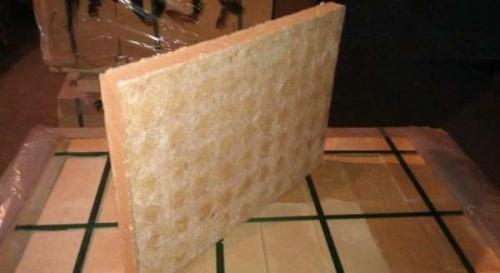

• МКРП-340 – жаростойкая керамическая плита на основе кремния размером 0,4 х 0,6 м толщиной 3 см;



  Плита МКРП-340.

• ТИСК-250 – плита огнеупорная из силиката кальция габаритами 0,5 х 1 м толщиной 3 см, плотностью 250 кг/м3;
• ПКВТ 1260 – керамоволокнистая жаропрочная плита, изготовленная методом вакуумной формовки размером 0,5 х 0,6 м толщиной 2 см.

Крепление огнезащитного слоя.

Стальной оцинкованный лист крепится к деревянному полу саморезами сквозь слой теплоизоляции. Вместо указанных материалов можно применить бюджетный асбокартон (2 слоя КАОН толщиной 1 см размером 0,8 х 1 м), асбестовое полотно ПНАХ-1С или ткань АТ-1 – АТ-9, базальтовую вату.

Вариантами противопожарных экранов являются:

• стальной лист – крепится по аналогии с напольным экраном поверх огнеупорного материала, обладает отражающими свойствами, сохраняет часть тепловой энергии внутри парилки, но не имеет достаточно привлекательного лицевого слоя;



  Стальной экран противопожарный.

• плитка, натуральный камень – поверх жаростойких плит к стене крепится гипсоволоконный лист ГВЛО, на который наклеивается мозаика, кафель или натуральный камень, вариант обычно используется при отделке напольного экрана аналогичными материалами;

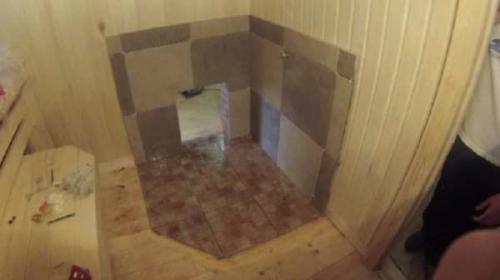

  Экран противопожарный из керамогранита.

• конструкция из стали – некоторые производители печей (например, Теплодар) выпускают боковые, фронтальные и напольные экраны для своей продукции, чтобы защитить деревянные конструкции бани.

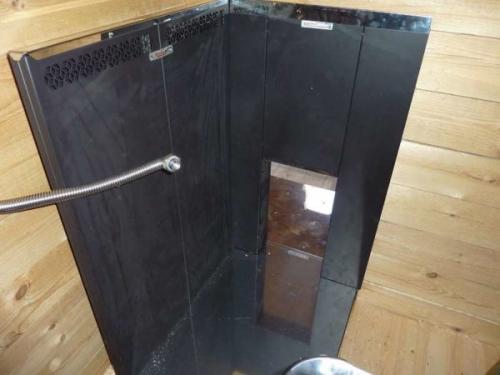

  Заводские стальные экраны.

Защитные экраны бывают двух типов:

• металлические – производители саами заботятся о безопасности пользователей, выпускают экраны из чугуна и стали, устанавливаемые через специальные проставки на расстоянии 2 – 5 см от корпуса;
• кирпичные – более комфорты в эксплуатации, так как о наружные поверхности невозможно обжечься, в кладке можно сделать крупные щели для конвекционного теплообмена.

Металлические экраны снижают температуру на внешних поверхностях до 80 – 100 градусов, что исключает опасность возгорания стен, но не защищает от ожога.

Несмотря на конфликт двух конструкционных материалов – упругий деревянный пол и тяжелая кирпичная кладка, некоторые индивидуальные застройщики используют технологию:

• под печью на шпунтованную доску укладывается лист ГВЛ, на нем выкладывается площадка из крупноформатной тротуарной плитки 40 х 40 см или 50 х 50 см на раствор;



  Вариант напольного экрана из тротуарной плитки.

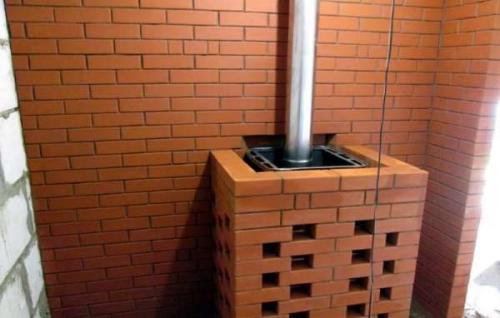

• из керамического кирпича изготавливаются экраны с крупными щелями для конвекции.

Важно! Высота вертикальных защитных экранов намного ниже, чем у противопожарных модификаций – на 5  см выше корпуса печки (1 ряд кирпича, соответственно).

Основание под металлическую печь. Высота печного фундамента

Варианта тут три:

1. ниже уровня пола;
2. на одном уровне;
3. выше.

Вопросы могут возникнуть только насчет того, зачем делать основание печи ниже чистового уровня пола. Ответ состоите из двух частей:

• Чтобы воздух для горения забирался из подпола. Тогда печь, если есть желание можно топить из парилки, а не из комнаты отдыха или предбанника: кислород в помещении не выжигается, так как «тянется» из- подпола. Только в фундаменте должны быть вентиляционные отверстия, обеспечивающие поступление воздуха.
• Чтобы пол был теплый. Несмотря на усиленную циркуляцию в подполе, полы при таком расположении печи прогреваются быстро. Тогда никаких проблем с холодным полом, будь он хоть деревянным, хоть бетонным, не будет.

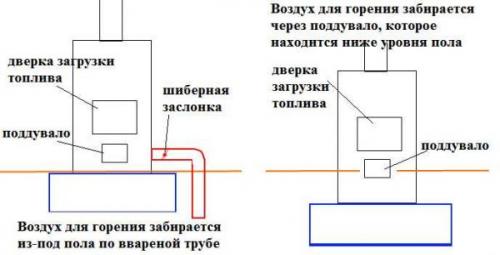

  Как организовать подачу воздуха для горения из подпола

Также, бонусом, при таком расположении идет отсутствие проблем с просушкой пола. Только это справедливо только при правильно сделанном водоотведении и гидроизоляции пола.

Работать все будет в том случае, если поддувало будет находится  ниже уровня чистового пола. Если фундамент сделан на одном уровне с полом или выше, а забор воздуха необходимо организовать из подпола, металлическую печь модернизируют (на фото вариант справа). В боковину вваривают толстостенную металлическую трубу с шибером. Заслонкой регулируют уровень подачи воздуха и интенсивность горения. Только обратите внимание, что при нарушении целостности печи, ее снимают с гарантии (если есть).

Более подробное изображение пределок печи

Точно также — ввариванием трубы  — решаются проблемы с горением уже установленной печи. Проблемы возникают из-за нехватки кислорода. А оно спровоцировано нынешними технологиями: для уменьшения теплопотерь и расходов на отопление мы делаем дома и бани — термосы. Если забыть сделать вентиляцию или сделать ее недостаточно эффективной, то печь горит плохо. Тут, правда,  есть вариант, не требующий вносить изменения в печь: трубу, идущую от вентиляционного отверстия в фундаменте, выводят в районе поддувала. Иногда достаточно подвести под доски, иногда нужно выводить вровень с полом или чуть выше. Не самый лучший и эстетичный вариант, но печь будет гореть нормально.

Обратите внимание, что если фундамент печи находится вблизи от основания бани (дома), необходимо делать их несвязными. Это означает, что они не должны касаться друг друга. Между ними должен  быть зазор не менее 5 мм для железной печи и 50 см доя кирпичной. В случае с железной печью зазор можно заполнить слоем теплоизолятора (базальтового картона).

Установка буржуйки на деревянный пол. Как правильно установить печь на даче?

Внимание: монтаж и первая топка печи проводятся только с участием специалиста фирмы-производителя или поставщика!

Печь может устанавливаться на фундамент или прямо на пол. При установке печи на деревянный пол выкладывают площадку толщиной не менее ¼ кирпича; размер ее должен быть таким, чтобы расстояние от печи до краев составляло не менее 250 мм. Поверх кирпича укладывают цементную стяжку или металлический лист. Обязательно наличие металлического листа под топочной дверкой. Категорически запрещается устанавливать вокруг печи ограждения, препятствующие воздухообмену.

Расстояние до возгораемых материалов:

• С задней и боковых сторон печи: не менее 500 мм
• Со стороны дверцы: 1250 мм
• Сверху: 1200 мм.

Расстояние по одной из боковых сторон может быть уменьшено при условии защиты возгораемого материала кирпичной кладкой толщиной ½ кирпича с зазором не менее 30 см от горючей поверхности. При этом расстояние от другой боковой стороны печи до возгораемых материалов должно составлять 1 м и более. Недопустимо уменьшать расстояния безопасности сзади, сверху и с лицевой стороны печи!

Дымоход. Рекомендуется использовать сэндвич-модули с термоизоляцией в комбинации с одностенными трубами. Внутренние трубы сэндвича соединяются путем вставки верхнего элемента в нижний, внешние – наоборот: верхний сегмент насаживается на нижний. Помните: сэндвич-модули ни в коем случае не устанавливаются в основание дымохода, где он соприкасается с печью, в этом месте монтируется одностенная труба.

В местах прохождения дымохода через перекрытия обязательно устанавливается стальная потолочная разделка. Толщина разделки должна быть на 70 мм больше толщины перекрытия. Зазоры между разделками и конструкциями перекрытий изолируются каменной ватой, керамзитом или другими негорючими материалами. В кровле монтируется специальный кровельный проходной узел. При выводе дымохода на кровлю из горючих материалов необходимо установить на трубе искроуловитель.

Высота дымохода от колосниковой решетки — не менее 5 м.

Расстояние до воспламеняющихся конструкций от внутренней поверхности трубы — не менее 500 мм. Допускается уменьшение расстояния до 380 мм при условии защиты сгораемых конструкций металлическим листом по асбестовому картону (8 мм) или штукатуркой (25 мм) по металлической сетке.

Высота дымовой трубы зависит от ее расположения и конфигурации кровли.

• На расстоянии менее 1,5 м от конька или парапета — не менее 500 мм от верхней точки конька или парапета.
• На расстоянии 1,5 — 3 м от конька или парапета – не ниже конька или парапета.
• На расстоянии более 3 м от конька или парапета – не ниже линии, проведенной от конька вниз под углом 10° к горизонту.
• Над плоской кровлей — 500 мм.

Допустим вывод дымохода не через крышу, а через стену из негорючих материалов при соблюдении всех правил монтажа. В этом случае для нормального отвода продуктов сгорания труба дымохода должна быть установлена под углом не менее 45° по восходящей; горизонтальное расположение дымохода недопустимо.

Возможен обогрев второго этажа за счет использования тепла от трубы дымохода. Для этого сэндвич-модули устанавливаются только в местах прохождения через перекрытия, а в обогреваемом помещении монтируется одностенная труба.

Источник: https://bannye-pechi.postroivsesam.info/novosti/kak-ustanovit-pech-v-bane-na-derevyannyy-pol-raschety

Подиум под печь в бане. Как сделать подиум и обложить печь для бани кирпичом своими рукам

Перед тем как приступить к обустройству подиума для банной печи необходимо знать размеры самой печи и определиться с местом ее установки. Изучив много информации в интернете почитав отзывы на разных форумах, я выбрал для себя печь «Гейзер» от компании Термофор с топкой из нержавеющей стали. Почему именно эта печь? – Хотелось иметь несколько режимов парения. Т.к. эта печь имеет не только открытую каменку, но и закрытую это позволяет наслаждаться не только традиционной финской сауной, но и русской баней. Более подробно узнать про достоинства и недостатки (которых я не выявил в процессе эксплуатации) можно найти на просторах интернета.

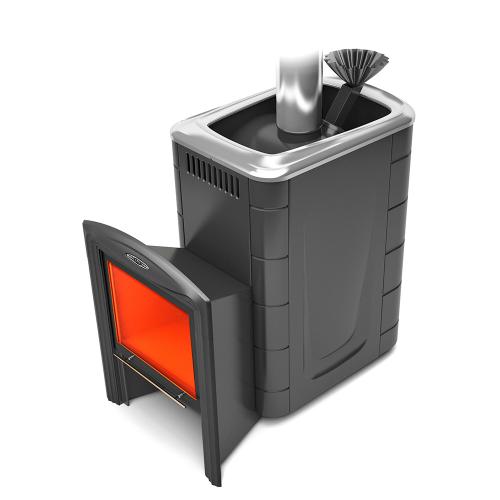

И так печь выбрана, ее габариты (Д*Ш*В): 840*510*900, можно рассчитать размер необходимого подиума с учетом того, что в дальнейшем будем обкладывать печь с двух сторон обломочным печным кирпичом. Ширина подиума: печь 41 см. + кирпич 12 см. + зазоры с двух сторон по 5 см. получаем 75 см. Длинна подиума: печь 84 см + 6 см . получаем 90 см. Размеры подиума  94*75 см. Так подиум будет располагаться на бетонном основании толщины в 10 см будет вполне достаточно чтобы выдержать нашу печь с камнями.

Устанавливаем деревянную опалубку, раскладываем внутри арматуру «восьмёрку» с клеткой 15 см. и заливаем бетоном. Бетон я всегда делаю 1:3:4 (ведро цемента, три песка, четыре ведра щебня). Заливаем и примерно через сутки снимаем опалубку.

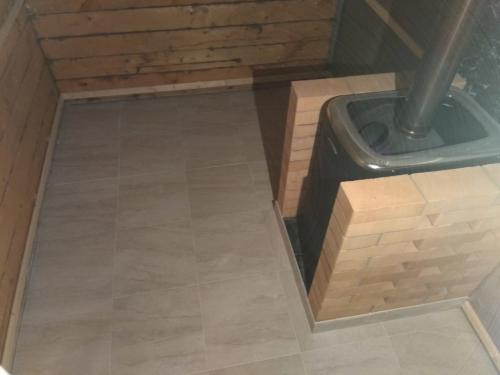

Чтобы подиум смотрелся красиво, выкладываем на нем плитку из натурального камня (змеевика). Плитка имеет размер 30*30 см., поэтому выше мы рассчитали длину подиума в 90 см. Плитку клеим на термостойкий клей. Ждем сутки пока клей высохнет и приступаем выкладывать кирпич вокруг печи.

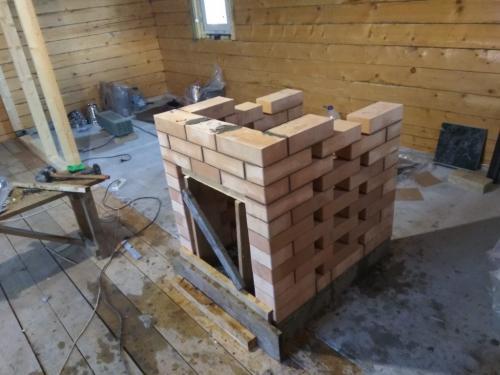

Перед тем как начать выкладывать кирпич на клей я разложил его так как он должен быть. Отпилил с помощью болгарки кирпичи нужного размера. Во время работы обязательно контролируем вертикаль и горизонталь пользуясь уровнем. Кирпич клеим на термостойкий клей, предназначенный для кладки печей. Для придания оригинальности стенам вокруг печи оставляем небольшое расстояния между кирпичами. Продолжаем кладку кирпича до верхней части дверки печи и затем делаем подпор чтобы выложить арку над дверцей. До верха печи у меня получилось одиннадцать рядов, ушло порядка 75-80 кирпичей и один день времени. Класть кирпич самому, своими руками совсем не сложно, даже просто и интересно. По моему не плохо получилось!!!

Вентиляция под печь в бане. Как грамотно выбрать и смонтировать вентиляцию в парилке русской бани

Правильный воздухообмен в парилке – одно из главных условий получения удовольствия и пользы от банных процедур. Достичь нужного эффекта можно только при продуманной и рационально размещенной системе вентиляции.

Однако не все хозяева понимают технологию устройства вентиляции. В результате в парилке не хватает кислорода, что приводит к появлению у парильщиков усталости, слабости, учащенному дыханию, головным болям и другим проблемам, связанным с нехваткой воздуха.

Необходимость вентиляции в парной

Правильный воздухообмен необходим в любом помещении. В парилке, где температура и влажность достигает пиковых показателей, его значение возрастает в разы. Представьте себе человека, запертого в ограниченном пространстве, наполненным клубами влажного пара.

Если нет продуманной системы вентиляции, кислород быстро заканчивается, а притока его извне нет. Ведь двери плотно закрыты для сохранения температуры. Именно для сохранения пара и температуры неопытные мастера наглухо запечатывают все щели, в которые может проникать воздух с улицы.

Но подобный подход может привести к негативным последствиям для здоровья парильщиков и внутреннего состояния помещения:

Высокая влажность приводит к образованию на стенах вредоносных грибков и бактерий, разрушает их и вызывает неприятный запах.

Грамотно смонтированная вентиляционная система решает обе проблемы.

Благодаря ее организации достигается:

• насыщение парной кислородом.
• создание оптимальных банных процессов для управления паром и воздухообменом.

• просушка бани после мытья, чтобы предотвратить образование плесени и грибков, разрушающих деревянные строения.

Принципы и основные составляющие организации вентиляции

Главное условие, которому должна соответствовать система вентиляции в парилке – обеспечение эффективного воздухообмена. Свежий воздух должен поступать извне, вытесняя отработанный. При этом горячий пар должен оставаться в парилке.

Когда проектируется вентиляция в парилке, требования к ней просты:

Чтобы достичь максимальной эффективности процесса вентилирования, эксперты рекомендуют придерживаться следующих принципов:

• располагать приточные отверстия как можно ближе к печи, причем обязательно около пола;
• выбирать для размещения вытяжных отверстий стены, диаметрально противоположные тем, на которых находятся отдушины;

• не располагать вытяжки под потолком;
• оборудовать вытяжные отверстия специальными заслонками или дверцами, позволяющими контролировать подачу/вытяжку воздуха.

Чтоб правильно сделать вентиляцию, отверстий необходимо не меньше трех:

Размер вентотверстий

При выборе размеров вытяжного проема надо руководствоваться несколькими правилами:

• Самое большое должно быть на максимальном удалении от печи, чтобы тепло не уходило из парилки прямотоком.
• Остальные отверстия можно пустить по периметру потолка.

• Размер отверстий рассчитывается, исходя из 24 кв. см на кубометр помещения. Чаще всего диаметр не превышает 30 см, но и количество составляет 2 и более.
• Усилия тяги определяется перепадом высоты между приточным и вытяжным проемами.

ВАЖНО! Нельзя размещать отверстия друг напротив друга. Это неизбежно вызовет появление в парилке сквозняков.

Типы вентиляции

Вариантов конструкций способов организации подобного рода приточных/вытяжных систем достаточно много, причем какого-то единого, универсального варианта, приемлемого для любого помещения, просто не существует.

Все существующие системы по принципу действия разделяются на следующие виды:

Естественные. Проветривание происходит за счет поступления уличного воздуха, его перемешивания в помещении и естественного вытеснения отработанного.

Принудительные. В работу включается дополнительный прибор – вентилятор. Чаще всего его ставят на вытяжку, но можно и на приток. Вентилятор используют в каждом из помещений бани.

Схемы

Каковы бы ни были схемы вентиляции в банях, существует одно общее правило – приточное отверстие должно располагаться на высоте 20-30 см. от уровня пола, а вытяжное на таком же расстоянии, но от потолка.

Приточно-вытяжную систему, которая обязательно должна отвечать нескольким вообще не сложным правилам и условиям:

• Воздух в парной бани любой конструкции обязательно должен обновляться на 100% каждые 2-3 часа.

• Приточные отверстия лучше размещать в непосредственной близости от каменки, а также на небольшой высоте от пола.

Чтобы получить возможность регулировать приток и отток воздуха в парную, нужно закрыть их специальными заслонками, которые должны открываться постепенно, к примеру, сдвигаться.

Отверстия для отвода отработанного воздуха делают на противоположной стене от той, где размещены приточные. Причем, чем выше их расположить, тем более сильную тягу можно обеспечить. Но для бани это не всегда является лучшим выходом, поэтому важно правильно рассчитать силу тяги.
