Несмотря на большой выбор материалов для монтажа систем дымоудаления, наиболее широкое распространение в частном домостроении получили стальные сэндвич-дымоходы.

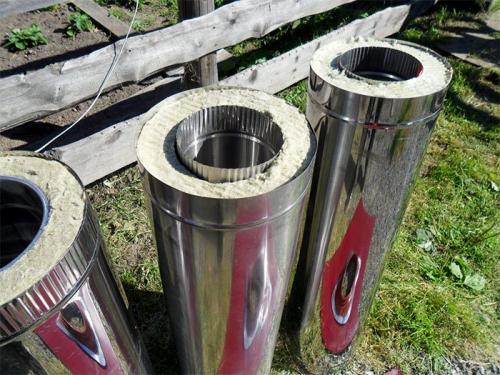

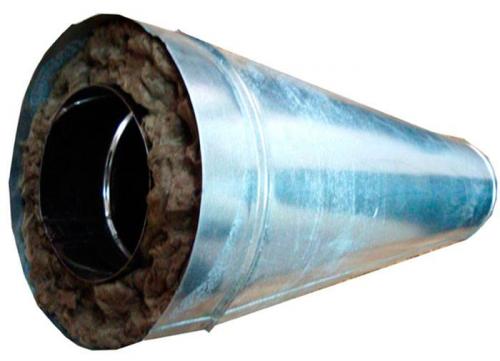

Дымоход типа «сэндвич» представляет собой две трубы разного диаметра, вставленные друг в друга, а всё свободное пространство между ними заполнено негорючей изоляцией – минеральной ватой.

Минеральная вата одновременно играет роль утеплителя и изолятора.

Среди основных преимуществ сэндвич-дымоходов можно выделить:

• высокую скорость монтажа и дешевизну по сравнению с кирпичными дымоходами;
• небольшой вес системы дымоудаления;
• гладкие внутренние стенки дымохода обеспечивают хорошую тягу и способствуют уменьшению образования сажи;
• использование кислотоустойчивых сортов нержавейки гарантирует долгий срок службы дымохода.

Важно знать, что температура отходящих дымогазов напрямую зависит от типа отопительного котла и вида используемого топлива. Чем выше температура отходящих дымовых газов, тем сильнее разогревается труба и, соответственно, все конструктивные элементы, через которые она проходит. Понять зависимость температуры дымогазов от типа котла и вида используемого топлива поможет следующая таблица.

Следует помнить, что ничем не защищённое дерево начинает обугливаться при температуре 200° С. Хорошо высушенная древесина может загореться от источника открытого пламени при температуре 270-290° С. А если дерево подвергается постоянному нагреву более 24 часов подряд, то оно может самовоспламениться уже при температуре в 170° С. Поэтому при монтаже сэндвич-дымохода важно соблюдать все меры противопожарной безопасности. А любая ошибка, допущенная на этом этапе, может привести к печальным последствиям – пожару и потери имущества.

Урбан (Участник FORUMHOUSE):

У моих знакомых сгорело два дома из-за неправильно смонтированного сэндвич дымохода. Причём в обоих случаях возгорание произошло в месте прохождения дымохода через деревянное перекрытие.

По статистике до 80% пожаров происходят именно из-за неправильно смонтированных дымоходов. Поэтому при выборе и монтаже дымохода необходимо придерживаться СНиП 41-01-2003 «Отопление, вентиляция и кондиционирование».

Как установить дымоход от котла. Конструкции дымоходов для котлов разного типа

Начнем с атмосферных горелок. Мы уже знаем, что для них требуется высокий дымоход, в котором будет обеспечена хорошая тяга. Чтобы получить такой эффект, трубы по возможности прокладывают прямо. Однако это не всегда возможно реализовать, поэтому есть два варианты устройства такого дымохода.

Первый вариант – это когда от котла через стену на улицу выводится горизонтальный участок дымохода, затем он поворачивает на 90 градусов и устремляется вверх (самая неэффективная конструкция). Высота вертикальной части должна быть большой, выше конька крыши, иначе должной тяги вы не получите. На фотографии сверху показан другой вариант, где усиленная тяга получается за счет сужения выходного сопла и дополнительного подсоса воздуха снизу. По сути, мы имеем некое подобие турбины.

Как вариант, чтобы уменьшить высоту дымохода, его можно отвести подальше от стен дома, используя два колена на 45 градусов.

Система дымохода с усиленной тягой, за счет подсоса воздуха через соединительное колено

Во втором варианте мы имеем трубу дымохода, уходящую сразу от котла вверх. Она проходит прямо через кровлю, что позволяет ее с легкостью крепить и утеплять – снаружи обматывать трубы минватой не очень красиво.

Если сравнить оба решения, то первое однозначно выиграет в простоте монтажа, так как пропустить трубы через крышу – это сложная техническая задача, а пробурить в стене отверстие нужного диаметра – это дело одного часа, если применять алмазную резку бетона коронкой нужного диаметра, и соблюсти пожарные нормы. Недостаток его в том, что большая часть системы прокладывается снаружи строения, а значит, перепад температур на улице и внутри трубы будет очень большим, что приведет к усиленному образованию конденсата.

Прямой дымоход от газового котла

Также такой дымоход нуждается в усовершенствованной системе крепления, особенно, если труба отодвигается от стены. Она будет испытывать сильные ветровые нагрузки, которые могут ее сместить, а то и вовсе оторвать.

Есть у такого решения и несомненное преимущество. Так как основная часть дымохода проходит по улице, вероятность утечки газов в помещение существенно снижается.

Труба прикреплена к стене через кольцевые хомуты

Тяга в прямом дымоходе будет намного лучше, так как воздуху не нужно преодолевать крутые повороты – перепад давления делает свое дело. Однако, как уже говорилось, нужно грамотно реализовать проход трассы через перекрытия дома и кровлю. Так как они изготавливаются преимущественно из сгораемых материалов, предусматривается целая система противопожарной защиты. Меры отличаются в зависимости от материала, из которого сделан дымоход.

С коаксиальными дымоходами таких проблем не возникает – они работают эффективно, собираются и монтируются в кратчайшие сроки.

Поставляются такие конструкции в готовом виде. Вам не нужно заботиться о герметизации швов – все это сделает предусмотренный производителем крепеж. От пользователя зависит только точный замер длины и определение диаметра выходного патрубка.

Система уже укомплектована всеми необходимыми соединителями

Монтируется он по следующему принципу:

1. От котла вверх отходит вертикальный участок, который не должен доставать до потолка помещения минимум 20 см.
2. Устанавливается колено для поворота на 90 градусов.
3. В стене делается отверстие, в которое закладывается металлическая противопожарная муфта.
4. Ставится горизонтальный участок трубы, который от стены здания снаружи должен отходить минимум на 30 см.

Узнайте, какие отопительные газовые напольные котлы выбрать для частного дома, в специальной статье на нашем портале.

Конструкции дымоходов для котлов разного типа.

Атмосферные горелки

Мы уже знаем, что для них требуется высокий дымоход, в котором будет обеспечена хорошая тяга.

Чтобы получить такой эффект, трубы по возможности прокладывают прямо.

Однако это не всегда возможно реализовать, поэтому есть два варианта устройства такого дымохода.

Первый вариант

Когда от котла через стену на улицу выводится горизонтальный участок дымохода, затем он поворачивает на 90 градусов и устремляется вверх (самая неэффективная конструкция).

Высота вертикальной части должна быть большой, выше конька крыши, иначе должной тяги вы не получите.

Второй вариант

Чтобы уменьшить высоту дымохода, его можно отвести подальше от стен дома, используя два колена на 45 градусов.

Система дымохода с усиленной тягой, за счет подсоса воздуха через соединительное колено

Третий вариант

Если сравнить оба решения, то первое однозначно выиграет в простоте монтажа, так как пропустить трубы через крышу – это сложная техническая задача, а пробурить в стене отверстие нужного диаметра – это дело одного часа, если применять алмазную резку бетона коронкой нужного диаметра, и соблюсти пожарные нормы.

Недостаток его в том, что большая часть системы прокладывается снаружи строения, а значит, перепад температур на улице и внутри трубы будет очень большим, что приведет к усиленному образованию конденсата.

Опорная площадка для дымохода своими руками. Назначение и особенности конструкции

Кронштейн предназначен для удержания трубы в вертикальном (или заданном наклонном) положении. Он не дает искривляться дымоходам, набранным из отдельных секций. Кроме того, опорный кронштейн принимает на себя вес дымохода.

Стеновой кронштейн для крепления дымохода состоит из следующих основных частей:

Опорный, или стартовый кронштейн, вместо охватывающего трубу кольца имеет площадку, на которую опирается нижний конец трубы. Консоли могут быть треугольными, для крепления к стене, и прямоугольными, для опоры на пол.

Стартовый кронштейн имеет площадку, на которую опирается нижний конец трубы

В зависимости от конструкции различают следующие виды кронштейнов для дымоходов:

Стартовые

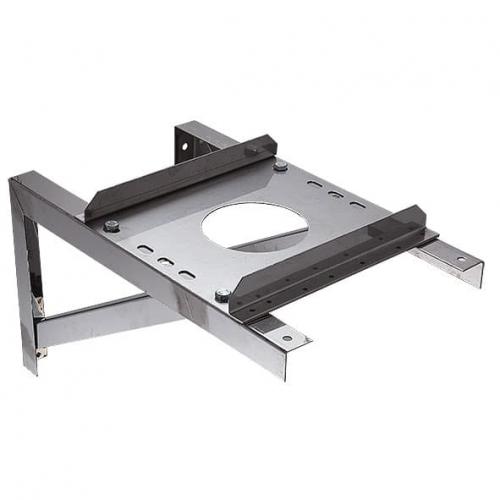

Это самый прочный и мощный вид – на него опирается весь дымоход. Обычно его выполняют из двух консольных треугольников из прочного металлического профиля толщиной стенок 1-3 мм. Со стороны стены и со стороны улицы они соединены перемычками, придающими дополнительную жесткость конструкции. Сверху крепится опорная площадка с вырезом под ревизию с краном для слива конденсата. Иногда вместо площадки используют еще одну перемычку, и нижняя кромка трубы опирается на квадратный контур.

Опорный кронштейн для дымохода

Стеновые (настенные)

это более легкие конструкции, они не несут весовой нагрузки, их функция ограничивается тем, чтобы зафиксировать вертикальное положение трубы. Представляют собой разъемное кольцо и легкую консольную конструкцию, соединяющую хомут и панель стенового крепления.

Изготавливаются посредством штамповки и сварки из нержавеющей стали, оцинкованного или окрашенного черного металла.

При небольшом расстоянии от стены (до 100 мм) для соединения кольца с креплением может использоваться металлическая пластина, расположенная перпендикулярно стене. Она часть разъемного кольца приваривается к полукруглому вырезу в этой пластине, а другой конец пластины загибается и крепится к стене.

При большом расстоянии кольцо крепится к пластине двумя консолями из металлопрофиля.

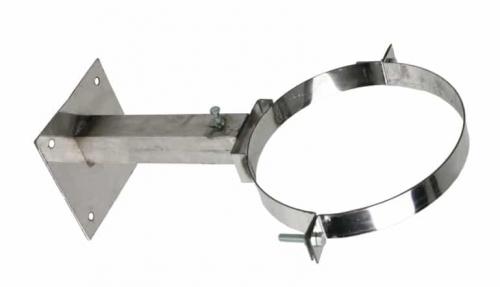

Стеновой кронштейн для дымохода

Телескопические

В таких конструкциях можно изменить расстояние от кольца до стены- одна трубка квадратного профиля может перемещаться внутри другой. Такие кронштейны очень удобны для монтажа дымохода на стену из цельных бревен и на другие неровные поверхности. После точкой подгонки вылета трубки фиксируются болтом с гайкой. Телескопическое крепление для трубы менее надежно, чем цельносварное, поэтому их приходится делать из профиля большего сечения.

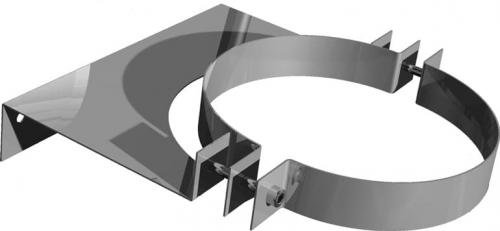

Телескопическое крепление для трубы

На шпильках

Облегченное бюджетной крепление. Для него используется стандартный хомут для трубопроводов, приваренный к резьбовой шпильке. Шпилька заворачивается в деревянную стену или в дюбель. Из-за единственной точки крепления к стене снижена жесткость и способность противостоять ветровым нагрузкам.

Кронштейн на шпильках

Консольные

В этом варианте крепления не используются обжимные кольца или хомуты, дымоход крепится к паре консольных направляющих. При таком способе фиксации снижена способность противостоять боковым ветровым нагрузкам. Рекомендуются для бюджетного стартового крепления внутридомовых дымоходов. крепления.

Источник: https://bannye-pechi.postroivsesam.info/novosti/montazh-dymohoda-sendvicha-svoimi-rukami-iz-kakih-materialov-delayut

Установка сэндвич трубы через крышу. Монтаж сэндвич-дымохода через кровлю

Прежде чем приступить к сборке и установке дымоходной системы, необходимо убедиться, что диаметр и высота трубы соответствует требованиям к дымоходу, указанным в паспорте отопительного котла .

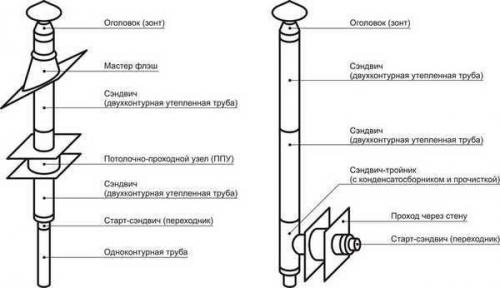

Основные комплектующие для монтажа

Чтобы грамотно выполнить подключение и вывод дымохода через перекрытия и кровлю, могут понадобиться следующие элементы системы:

• Адаптер котла – элемент подключения дымового канала к отопительному агрегату. Важно! При стыковке с теплогенератором место соединения адаптера и патрубка подключения котла необходимо уплотнить, чтобы исключить попадание конденсата на теплогенерирующий аппарат.
• В случае расположения патрубка подключения сзади котла необходимо установить тройник со сборником конденсата в нижней части.
• Одностенная труба из нержавеющей стали . При сборке системы дымоудаления из сэндвич-трубы начальный отрезок дымохода от отопителя должен быть выполнен из монотрубы. Это позволяет обеспечить необходимы теплоотвод, так как температура отходящих газов на выходе очень высокая. При использовании каналов с теплоизоляцией есть риск изменения структуры изоляционного волокна и его спекание. Данный отрезок также может выполнен с использованием дымохода-конвектора или сетки для камней (например, в бане), а также бака для нагрева воды.
• Шибер – участок трубы со специальной заслонкой, с помощью которой регулируется уровень тяги в дымоотводящем канале.

  Обратите внимание! Нельзя закрывать задвижку полностью для обеспечения безопасности.

• Старт-сэндвич – элемент дымохода, который позволяет перейти с одностенной трубы на утепленный сэндвич-канал.
• Сэндвич-трубы – прямые двустенные трубы с теплоизолирующим слоем, которые могут отличаться по длине. В продаже встречаются каналы длиной 0,25 – 0,5 – 1 метров. При расчете необходимой длины необходимо отнимать ширину стыков, чтобы получить полезную длину трубы.
• Хомуты – комплектующие системы, которые фиксируют трубы между собой на поперечных стыках и обеспечивают герметичность соединения.
• Потолочно-проходной узел . Отрезок трубы, который предназначен для прохода дымового канала через перекрытие дома и создания необходимого воздушного зазора в соответствии с требованиями пожарной безопасности.
• Уплотнение кровли. Элемент дымоходной системы, который обеспечивает проход трубы через крышу.
• Зонт или оголовок дымохода . Завершающий элемент конструкции, который препятствует попаданию атмосферных осадков в дымоотводящий канал.

Источник: https://bannye-pechi.postroivsesam.info/stati/sborka-sendvich-truby-dlya-dymohoda-kak-vyvesti-dymohod-cherez-mezhetazhnoe-perekrytie

Монтаж сэндвич трубы в бане. Как собрать и установить дымоход из сэндвич труб

Дымоход ‒ это важная часть любой отопительной системы, которая отвечает за вывод остатков продуктов горения в виде дыма, сажи.

Пользователи часто ищут:

• Как оштукатурить печь чтобы не трескалась

Монтаж дымохода выполняют в частных домах, банях, промышленных предприятиях, где есть газовый или дровяной котел, печь, камин.

От правильности и качества установки зависит срок и безопасность эксплуатации.

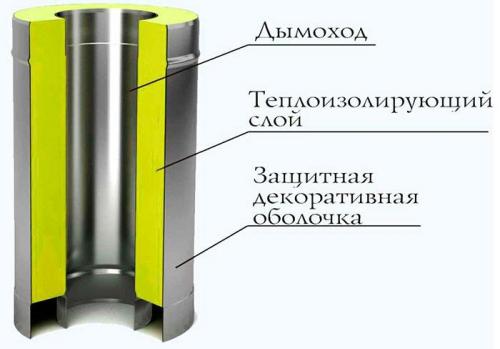

В частных домовладениях получил популярность дымовой канал из сэндвич-труб. Собрать его просто и быстро, поэтому многие хозяева делают это без помощи специалистов.

• вермикулит;
• минеральная вата.

Утеплитель не дает трубе быстро остыть, защищает от образования конденсата во внутренней полости.

Чтобы смонтировать дымоход в цельное изделие, секции труб длиной по 1 м вставляются друг в друга.

Внутренний модуль изготавливают из прочной закаленной нержавеющей стали.

Дымоход из сэндвичных труб подойдет к применению в каминах, печках на угле, дровах, в газовом котле, в качестве вытяжки под газовую колонку.

Среди основных плюсов конструкции:

1. Монтировать сэндвич просто. Секции труб узким концом вставляют в широкий, стыки проходят герметиком.
2. Не нужно заливать массивное основание под печным устройством.
3. Подлежит ремонту. Поврежденные секции получится заменить без демонтажа всей трубы.
4. Легкий вес деталей ускоряет сборку.
5. С установкой справится даже новичок. Не нужно покупать специальные инструменты, оборудование.
6. В такой трубе не застаивается конденсат, не образуются пробки из сажи.

Из недостатков пользователи выделяют недолгий срок службы  –  до 15 лет, когда дымоходы из кирпича могут служить десятилетия. Кроме того, из-за частой резкой смены температур детали поддаются сужению и расширению, а значит, могут потерять герметичность.

Требования пожарной безопасности к дымоходам

Правила пожарной безопасности распространяются на любые типы труб для вывода дыма (керамические, кирпичные, асбестоцементные или металлические).

Неправильное соединение может стать причиной возгорания. Это наиболее опасно в домах каркасного типа из дерева.

Важно учесть, что в зависимости от того, какое устройство используется для отопления, требования к крепежу дымохода отличаются. Связано это с разной температурой сырья для горения:

1. В конденсационных приборах на природном газе рабочая температура ‒ 80 градусов, предельная ‒ 120 градусов.
2. В газовом атмосферном рабочая ‒ 120 градусов, предельная ‒ 200 градусов.
3. Банные печи могут разгонять температуру до 700 градусов.
4. Буржуйки, каминное устройство ‒ от 350 до 650 градусов.
5. В дизельных агрегатах показатель ‒ 250 градусов.
6. Для твердотопливных котлов на дровах ‒ 300 градусов. При использовании угля ‒ до 700 градусов.

Отмечается, что на выходе из газового котла температура дыма небольшая, за счет значительного КПД (коэффициента полезного действия) ‒ от 88 до 96%. Но вырабатывается конденсат, который требуется отводить.

Наиболее пожароопасными считаются трубопроводы в печах, котлах на Узнать больше о требованиях и нормах действующего СНиП относительно дымоходов можно здесь:.

В турбированных, конденсационных устройствах необходимо изготавливать коаксиальный дымоход. Это подразумевает двойную защиту, когда идет труба в трубе. Секционные сэндвичные конструкции использовать запрещено.

Технические характеристики труб

Это важные параметры при выборе элементов под конкретные условия монтажа. От правильного определения нужных деталей зависит безопасность, длительность эксплуатации.

Диаметр

Большинство заводов-изготовителей котлов и других отопительных устройств в руководстве по эксплуатации прописывают оптимальный диаметр дымохода. Этот параметр зависит как от высоты крепежа, так и от силы тяги.

Когда в помещении приходится делать переход с кирпичной кладки на сендвичные модули, то расчет диаметра выполняется так:

1. В камине на 1 кВт мощности идет 8 кв. см сечения.
2. В дровяных печах мощностью до 3,5 кВт 0,02 кв. м сечения равно 160 мм диаметра.
3. Если мощность печи выше 5,2 кВт, то диаметр увеличивается до 190 мм.
4. При производительности до 7 кВт на 0,038 кв. м идет 220 мм диаметра.

Запрещено, чтобы диаметр дымовой трубы был меньше диаметра патрубка печи.

Толщина стенок

В газовых устройствах определяется диаметром изделия:

• при величине 130‒450 мм толщина стенок составляет 0,5 мм;
• при диаметре 500 мм ‒ 0,6 мм;
• при показателе более 500 мм ‒ 0,8 мм.

В твердотопливных котлах основной фактор, влияющий на выбор толщины стенок, ‒ температура сгорания сырья.

Таким образом:

•  до 450 градусов хватит величины 0,6 мм;
• более 450 градусов нужно 0,8 мм.

Важно отметить, что в таких котлах должна быть неутепленная часть трубопровода, которую нужно соединять с выходным патрубком. Ее делают из куска жаропрочной нержавейки. Толщина стенок  –  0,8‒1 мм.

Снаружи кожух дымохода при диаметре до 450 мм берется с толщиной стенок 0,5 мм, при более, чем 500 мм, ‒ 0,6 мм.

Источник: https://doma-otido.ru/stati/ustanovka-dymohoda-v-bane-cherez-potolok-i-kryshu-kak-ustanovit-dymohod-cherez-stenu

Установка сэндвич трубы на кирпичную печь. Как установить сэндвич трубу на кирпичную печь

Для обеспечения безопасного и качественного перехода можно использовать специальные переходники. При выборе которых, нужно выдерживать соответствие их диаметра (обычно от 10 до 50 см) с поперечным сечением дымоотвода, которое чаще всего равно 13-26 см.

Сегодня ассортимент таких решений представлен:

• Одноконтурными переходниками. Используются для перехода на конструкцию, состоящую из двух контуров.
• Квадратными переходами, которые устанавливаются на трубу из кирпича, а другой стороной с помощью патрубок крепятся к сэндвич-трубе. На конец квадрата одевается фланец.

К преимуществам такого способа крепления относятся:

• Улучшение тяги;
• Герметичность перехода;
• Подвижность;
• Устойчивость к перегревам.

Если нет возможности купить готовые устройства, можно выполнить качественный переход с кирпичного дымохода на сэндвич своими руками, хотя это потребует больше сил и времени.

Торговый дом «Элитс» предлагает монтировать систему согласно следующей инструкции:

В основании печи выпилите круглое отверстие, глубиной в половину кирпича

Его диаметр должен быть немного больше внутренней части трубы-сэндвич.
В выпиленное отверстие помещаются железные трубы, на кирпичной печи заполняются просветы специальным герметиком.
Место опоры внешней части также нужно обработать специальной печной смесью.
Далее составляющие трубы нужно зафиксировать между собой и с зазором вставить друг в друга.
В месте прохода трубы через кровельные материалы, делается крепление системы с помощью саморезов из нержавейки.
Важно обеспечить только отвесную полную фиксацию.. Несмотря на то, какой способ установки сэндвич трубы на кирпичную трубу вы выбрали, наши специалисты помогут выбрать и приобрести только качественные и сертифицированные материалы для эффективной работы системы

Несмотря на то, какой способ установки сэндвич трубы на кирпичную трубу вы выбрали, наши специалисты помогут выбрать и приобрести только качественные и сертифицированные материалы для эффективной работы системы.

Монтаж сэндвич-дымохода через стену. Способы монтажа

Есть два способа вывести дымоход наружу. Первый — провести трубу через стену, а потом по наружной стене поднять до требуемого уровня. Второй — вверх, через потолок и кровлю. И тот и другой неидеальны.

Если дымоход оказывается на улице, из-за перепада температур в нем активно образуется конденсат. Потому в нижней части дымохода обязательно устанавливается тройник с конденсатосборником (стаканом) и прочистным отверстием. Этот узел позволяет проводить обслуживание дымохода без особого труда: стакан откручивается, конденсат сливается. Также без проблем периодически сбивается сажа — через прочистное отверстие можно запустить специальный ершик для дымохода.

Примерная схема прохода трубы дымохода через стену и кровлю

Если дымоход будет выводиться через крышу, нужны будут несколько проходных узлов — по количеству перекрытий. Если дом одноэтажный, потребуется один проход через потолок, а второй — через кровлю. Также надо будет мастер флэш или фартук для круглой трубы из оцинковки.

Монтаж сэндвич-дымохода на улице требует наличия только одного проходного узла — через стену. Зато необходимо будет крепить его к стене каждые 1,5-2 метра. Если стены здания горючие (деревянный дом или каркасник), стены в обязательном порядке защищаются негорючим экраном.

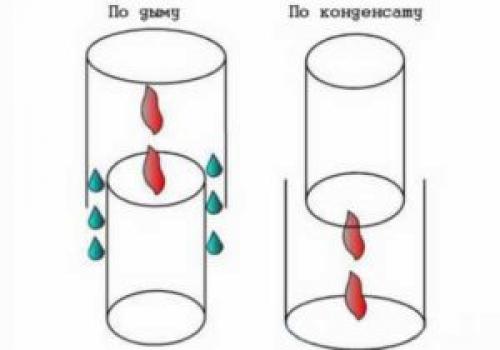

По дыму или конденсату

Типы сборки сэндвич труб

Как уже говорили выше, одна сторона сэндвич трубы чуть шире, вторая — чуть уже. За счет этой разницы в диаметре модули соединяются один с другим. Если более широкий конец оказывается повернутым вверх (на рисунке справа), сборка называется «по конденсату». При таком способе монтажа капли конденсата беспрепятственно стекают вниз. Недостаток этого метода — при недостаточной герметизации стыков дым может просачиваться в микротрещины. Данный вид монтажа сэндвич-дымохода используют при выводе трубы через стену. Тут как раз и требуется свободное стекание конденсата, а небольшие утечки дыма нестрашны — они на улице некритичны.

Если вверх оказывается повернут более узкий край, второй элемент надевается на него сверху более широкой частью. Такой тип сборки называется «по дыму» (на рисунке слева). В этом случае стекающий по стенке конденсат может просочиться через недостаточно хорошо заделанный стык. Зато дым проходит свободно. Данный тип сборки используется, если труба идет внутри помещения  (выводится через крышу). Текущий по трубе конденсат, конечно, портит внешний вид, но он не так опасен, как просачивающиеся в помещение дымовые газы. Тем более, что при хорошей герметизации стыков и конденсат не просочится.

Для того чтобы соединение модулей сэндвич дымохода было надежным, каждое из них обычно промазывается термостойким герметиком, а затем еще стягивается хомутом.
