Монтаж печи с выносной топкой.

Схема установки печной конструкции предполагает разделение предбанника и парилки. Отопительное устройство обычно устанавливается возле перегородки, что очень удобно как в холодное, так и теплое время года. Можно выделить целый ряд преимуществ, которыми обладает такая схема печи и предбанника:

1. Наименьшая степень выгорания воздуха в предбаннике исключает необходимость монтажа системы вентиляции.
2. Хранение и закладка дров в помещении предбанника позволяют постоянно поддерживать чистоту в парной.
3. Забор и обновление воздуха для горения топлива обеспечивают необходимую вентиляцию и свежесть в парилке.
4. Установленная печь в баню не требует устройства прохода через стену, поскольку дверца топки расположена в парной.
5. Возможность непосредственного контроля температуры внутри банных помещений.
6. Дополнительное нагревание парилки за счет топочной дверцы.
7. Удобная закладка дров, которые можно поднести ближе к печи.
8. Экономия площади помещения парной небольших размеров, составляющая около 1 м.кв.

Проекты печей с топкой в предбаннике позволяют создавать «легкий» пар, получать эстетическое удовольствие от вида пламени в топке со стеклянной дверцей. Убрать золу со щепками из сухого предбанника не составит особого труда, как и мусор, оставленный после хождения в этом помещении в уличной обуви. По традиции топить баню из предбанника очень удобно, так как закладка дров осуществляется вне парилки, где всегда будет чисто.

Печь для бани с теплым предбанником. Достоинства выносной топки

Металлическая или кирпичная банная печь с топкой, выходящей в предбанник, обладает следующими достоинствами…

• Выносная топка будет аккумулировать тепловую энергию, прогревая не только саму парилку, но и предбанник. Это обеспечит дополнительный комфорт, особенно в холодное время года. Согласитесь, раздеваться перед банными процедурами и одеваться после них гораздо приятнее в теплом помещении.
• Вынося из парилки топливную дверцу, вы исключите риск сжигания кислорода внутри. А это делает баню еще полезнее и приятнее для организма. Кроме того, недостаток кислорода в условиях повышенных температур может быть опасен для здоровья. Обратите внимание, обычно, чтобы снизить степень выгорания кислорода, монтируется дополнительная система вентиляции. Имея печь с выносной топкой, вы сможете сэкономить на этом и время, и деньги.
• Печная конструкция с выносной топкой подразумевает, что дрова (брикет) будет храниться не в парной, а в предбаннике. Во-первых, это позволит поддерживать чистоту в банном помещении. Во-вторых, дрова не будут отсыревать под воздействием пара и воды. В-третьих, можно сразу принести много дров и организовать их постоянное удобное хранение рядом с печью. И в-четвертых, обычно парная расположена далеко от входа в баню, а следовательно, носить туда дрова не всегда удобно. При расположении топки в предбанники это неудобство устраняется само собой.
• Во время того, как вы будете топить баню, вам не нужно будет каждый раз заходить и выходить в парилку и, тем самым, охлаждать помещение. К тому же, подкидывание дров будет усложняться тем, что температура в бане будет стремительно расти, в то время как в предбаннике микроклимат будет гораздо комфортнее для более-менее длительного нахождения в одежде (в том числе теплой в зимнее время года).
• Выносная топка – это еще и экономия площади в парилке. Согласитесь, большинство самодельных бань не такие уж и большие. А для того, чтобы организовать пространство для топки нужен как минимум лишний квадратный метр.
• Уборку предбанника (а именно устранение золы и щепок) гораздо легче осуществить, так как помещение остается сухим. В парной же, наоборот, любой мусор, смешиваясь с водой, превращается в грязь, которую сложно устранить обычным веником и совком.

Источник: https://bannye-pechi.postroivsesam.info/stati/pech-dlya-bani-iz-kirpicha-s-topkoy-iz-predbannika-rekomendacii-po-montazhu

Банная печь из кирпича с баком для воды. Печь для бани своими руками из кирпича

Выложить печь для бани своими руками из кирпича не сложно, если у вас имеются определенные строительные навыки. Благодаря своим характеристикам такие печи пользуются огромной популярностью, тем более они не требуют для себя дополнительной отделки облицовочными материалами.

Необходимый инструментарий и материалы

• Отвес;
• Уровень;
• Рулетка и маркер;
• Мастерок;
• Деревянная киянка;
• Болгарка;
• Молоток;
• Электродрель;
• Емкость для замешивания раствора;
• Перчатки.

Если вы интересуетесь, как обложить печь в бане кирпичом , вам нужно будет приобрести следующие строительные материалы:

• Огнеупорный кирпич;
• Уголок;
• Стальной лист;
• Рубероид;
• Оцинкованная проволока;
• Пассатижи;
• Совок.

Закладка фундамента

Строительство печи начинается с подготовки основания – фундамента. Для этого выполняются следующие работы:

• Изначально вырывается котлован глубиной 70 см.
• В основании ширину лучше немного увеличить, чтобы исключить сдвиг конструкции при последующей эксплуатации бани.
• Песок засыпается примерно на уровне 15 см и заливается водой.
• Засыпается слой, состоящий из камня и битого кирпича – около 20 см.
• Следующий слой – щебень. На него устанавливается опалубка и арматурный каркас, но только после усадки песка.
• Далее идет слой бетона, причем толщина слоя должна быть в пределах 15 см.
• Демонтируется опалубка и по бокам наносится слой гудрона, при этом промежутки засыпаются гравием либо песком.
• Обустройство фундамента завершается укладкой гидроизоляционного материала, например, рубероида.

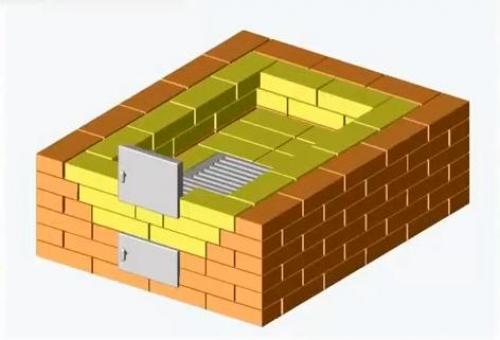

Порядовка: как сложить печь для бани из кирпича с баком

1. Первый ряд выкладывается на гидроизоляционный материал. Каждый кирпич поливают водой. Сразу необходимо проверить углы и порядовку.

1. Нужно внимательно замерять края порядовки, ведь если будут зазоры, они будут способствовать проникновению дыма внутрь помещения. Необходимо, чтобы соблюдалась толщина швов между рядами: 3–5 мм.

1. Затем укладывается второй ряд. Это необходимо сделать так, чтобы середина кирпича попадала на стык двух ниже уложенных кирпичей. Последующие ряды укладываются так же. И монтируется дверца поддувала, а для более надежной фиксации ее укрепляют оцинкованной проволокой или стальными полосками. И начинаем формировать камеру для золы.

1. Прежде чем приступить к четвертому ряду следует проверить прямоту углов, поскольку на этом этапе необходимо сделать колодец для золы. На этом ряду мы закрываем камеру для золы и используем колосник и огнеупорный кирпич.

1. Шестой ряд завершается монтажом дверцы для топки. Причем топочная дверка крепится таким же способом, как и поддувальная.

1. Девятый ряд кирпичной кладки накрывает топочную дверцу.

1. Укладывая десятый ряд, уже учитываем место под бак с водой. а также используем металлические трубы. Позже будет понятно для чего мы их используем, а между ними мы укладываем четвертинки огнеупорного кирпича.

1. Одиннадцатый ряд уже выполняем из обычного кирпича, и продолжаем так двадцать первого ряда.

1. Перед укладкой двадцать первого ряда кирпичей устанавливаем бак с водой, затем укладываем ряд, но нам потребуется установить еще одну дверцу. Пустое пространство заполняем булыжникам, укладывая их на трубы. А дверца будет давать нам возможность полить раскаленные камни водой чтобы поддать пару.

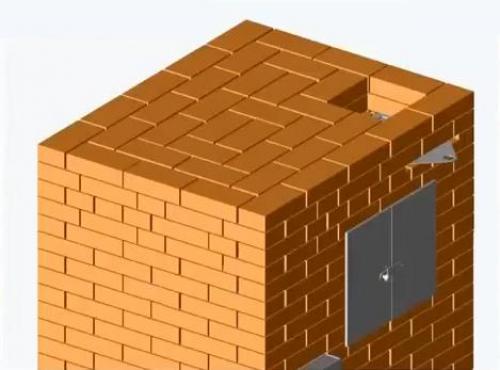

1. На двадцать шестом ряду печи заканчиваем установку дверцы для пара, и укладываем металлические полоски сверху.

1. Укладывая 27 ряд используем широкие металлические полосы.

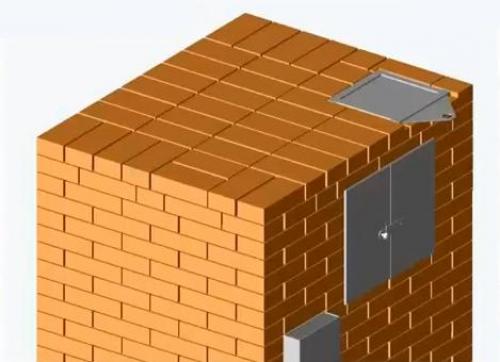

1. На 28 ряду укладки печки монтируем заглушку для дымовой трубы, и накрываем всю площадь кирпичем.

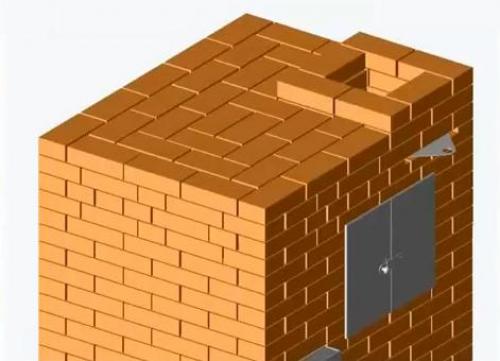

1. Два последующих ряда укладываем чтобы верхний кирпич закрывал шов между двумя нижними, делается это для того чтобы дым не проникал через кладку.

1. И наконец 31 ряд нашей печи для бани это уже начало дымовой трубы.

Когда конструкция печи будет полностью завершена, ее можно оштукатурить или облицевать плиткой, но это дело вкуса.

Печь Кузнецова для бани. Банные печи Кузнецова

Есть множество самых разнообразных проектов печей Кузнецова. Созданы множество печей разных размеров и назначения. Только стандартных банных печей Кузнецова (БИК) есть 17 разновидностей. К ним нужно добавить две разновидности БИК БК, 14 вариантов БИК ПК. Чем они отличаются? Размерами, расположением топки, духовки для камней, наличием или отсутствием камина, варочной поверхности и еще некоторыми особенностями. Есть и банные печи Кузнецова с выносным баком или встроенным,  и печи Кузнецова для бани по-черному или с открытой каменкой. Их в действительности так много, что более-менее подходящую печь можно выбрать из уже готовых, при необходимости немного доработав под свою баню.

Печи Кузнецова. Разнообразие

Почему же банные печи Кузнецова популярны? Тому есть немало причин:

• Они практически «всеядны». В них до золы сгорает любое топливо. И если топить баню каким-либо «левым» топливом кроме дров не рекомендуется, то для топки дома подойдет любое.
• Такое эффективное сгорание топлива делает БИК очень экономичными, при этом нагревается не только баня, но также вода (до 170 литров), камни.
• Даже при использовании не очень качественного топлива сажа образуется мало. Если же топить хорошими сухими дровами (для бани ведь выбираешь самое лучшее) чистить печь нужно гораздо реже, чем печи других конструкций при аналогичных условиях эксплуатации.
• Печь прогревается равномерно из-за чего, во-первых, долго сохраняется тепло, во-вторых, редко появляются трещины.
• Печи для бани Кузнецова не только готовят баню и долго держат тепло. Они высушивают помещение после процедуры. Все это благодаря большой теплоемкости. При этом еще на следующий день вода в баке остается достаточно теплой, чтобы в ней можно было купаться.
• Длительный срок службы гарантирован при минимуме железных деталей. Все дело в чересчур большой разнице при температурном расширении: металлические детали расширяются намного сильнее, как результате в кладке вокруг возникают трещины.

Кирпичная печь для бани с закрытой каменкой и баком для воды. Кирпичная печь для бани с закрытой каменкой и боковым размещением бака для воды.

Данная печь для бани хорошо подойдет для индивидуальной семейной бани больших размеров. В бани смогут париться, поочередно несколько семей.

Массу камней для печи можно подсчитать, исходя из того, что на 1 м3 парилки требуется 30—40 кг камней. Таким образом, для небольшой парилки объемом 8—10 м3 необходимо как минимум 250—300 кг камней. Но надо подчеркнуть, что этот расчет подходит только для кирпичных печей периодического действия. Масса камней для печей постоянного нагревания гораздо меньше (80—150 кг), так как тепло камней поддерживается горящими дровами.

Для того, чтобы своими руками сложить надежную, теплоемкую и в то же время простую кирпичную печь с закрытой каменкой (не имея особых навыков печных работ) , автор предлагает свой вариант конструкции с использованием для свода печи отрезка разрезанной вдоль металлической трубы диаметром 300—400 мм и длиной 500— 600 мм (показанный на рис. 1) и боковым размещением водогрейного бака.

Рис. 1. Кирпичная печь с закрытой каменкой и боковым размещением бака для воды: 1 — водогрейный бак; 2 — печь; 3 — дымовая труба; 4 — камни; 5 — крышка каменки; 6 — отверстие для подачи воды; 7 — металлический свод; 8— экран; 9— колосниковая решетка; 10— дверка топки; 11 — дверка поддувала

К разрезанной вдоль трубе привариваются опорные стальные листы толщиной 5—6 мм, которыми отрезок трубы закладывается в кирпичную кладку печи. Для герметичности свода торцы трубы также обвариваются металлическим листом с примыканием к ним кирпичной кладки.
Со стороны дымохода к трубчатому своду приваривается металлический лист — экран, немного задерживающий выход горячего воздуха в дымовую трубу.

В боковую стенку печи вмуровывается водогрейный бак размером 50 х 37 х 35 см, емкостью 40—45 л. Бак изготавливается из листовой стали толщиной 5—10 мм, сторона, примыкающая к топке, сваривается из листа толщиной 10 мм. С внутренней стороны боковой стены печи устанавливается металлический отрезок дымовой трубы (рис. 1), которая снабжена круглой заслонкой. Дымовая труба закрепляется в кирпичной кладке проволочными хомутами, а внизу опирается своим обрезанным концом в металлический бак.

Верхняя часть разработанной автором печи представляет собой каменку, куда закладываются камни общей массой 150—200 кг. Каменка сверху закрывается крышкой из оцинкованной жести, которая снимается для выхода пара. Вода на камни подается через боковое отверстие размером 200 х 250 мм.
Данная печь может работать как в режиме периодического действия, так и в режиме постоянного действия, т.е. подтапливаться во время банных процедур. В этом случае каменка заполняется меньшей массой камней (100—150 кг).

Для выкладки показанной на рисунке 1 печи для бани требуется:

кирпич обыкновенный, шт 210
глина, м3 0,1
песок, м3 0,15
пруток арматурный диаметром 25—30 мм
для колосниковой решетки, м 2,5
дверка топки 250 х 210 мм, шт 1
дверка поддувала 140 х 130 мм, шт 1
труба металлическая диаметром 100—150 мм, м 1,2

труба асбестоцементная диаметром
80—130 мм, м 2.5
труба водогазопроводная диаметром
300—400 мм, м 0.5
лист стальной толщиной 5—10 мм, м2 1,0
жесть оцинкованная 1 мм, м2 1,0

Для данной печи обязателен хороший фундамент, так как масса данной печи приблизительно составляет 1200-1250 кг. Как сделать фундамент под печь можно посмотреть здесь. Фундамент необходимо выполнить до укладки пола и таким образом , чтобы будущая печь находилась на расстоянии 40 - 50 см. от стены бани. Размеры фундамента по всем сторонам, должны быть больше размеров устанавливаемой на него печи на 5-6 см. Верх фундамента печи не должен доходить до уровня предпологаемого пола бани на 2-3 ряда кирпичной кладки, т.е на 14-20 см.

Источник: https://bannye-pechi.postroivsesam.info/stati/kirpichnaya-mini-pech-dlya-bani-model-na-otrabotannom-toplive

Кирпичная печь для бани по-белому. Как построить печь из кирпича для бани – от теории до практики

Несмотря на высокие характеристики металлических печей для бани, опытные печники все же отдают предпочтение кирпичным постройкам. Все дело в особой атмосфере, которая свойственна только печкам, сделанным из кирпича – здесь и мягкое тепло, и горячий, но достаточно приятный пар, и обширный спектр иных достоинств.

Помимо всего прочего, обязательно стоит отметить и очень хорошие визуальные качества такого оборудования. В данной статье речь пойдет о том, как делать кирпичные печи для бани своими руками.

Классификация печей для бани

Дровяные кирпичные печи для бани обустраиваются по одной из следующих схем:

1. Печь «по-черному» . Эффективность такой конструкции проверена веками – такие печи издавна использовались в деревнях. За счет отсутствия дымохода достигается максимально насыщенный пар и аромат. Проблема заключается в том, что нужно каждый раз дожидаться, пока топливо прогорит до конца.
2. Печь «по-серому» . Такая кирпичная банная печь оборудуется дымоходом, и сразу же появляются преимущества в виде большей экономичности и скорости прогрева бани. Недостаток все тот же – сажа в немалом количестве остается на камнях, и приходится ждать до тех пор, пока дрова не выгорят полностью.
3. Печь «по-белому» . Достоинства подобных печей очевидны – полное отсутствие загрязнений в помещении и очень хорошее сохранение тепла. Правда, есть и минус – на прогрев такой печи может уходить до 12 часов, что существенно снижает удобство использования данного оборудования. Все дело в нагреве камней за счет металлической плиты перекрытия, что естественным образом замедляет прогревание.
4. Печь с плитой . Для бани такое оборудование подходит очень хорошо. В такой конструкции присутствует бак, установленный на чугунной плите, как и банные камни. Плиты накрыты не полностью, что несколько ускоряет прогрев помещения. Бак с трех сторон закрывается кирпичными стенками, за счет чего удается поддерживать высокую температуру воды. В традиционной конструкции бак устанавливается поверх топки, а камни укладываются над дымоходом, но иногда камни с баком располагаются в другом порядке.

Как обкладывать печь в бане кирпичом с топкой из предбанника. Варианты обшивки

Обкладка печи кирпичом используется для организации теплового экрана. Это значит, что на него приходятся основные тепловые нагрузки. Существуют следующие варианты обшивки:

• конвектор с продухами идеально подходит для парилки, поскольку независимо от площади помещения повышает характеристики любой железной печки;
• тепловой экран является каменным ограждением, которое позволяет обеспечить комфорт людям, находящимся возле печи;
• сплошная обкладка создает быструю теплоотдачу, это снижает эффективность печи, поэтому используют этот вариант редко, он больше играет декоративную роль, но на производительность сильно не влияет.

Внимание! От основного назначения печки значительно будет зависеть схема ее обкладки. Если облицовка печи в бане кирпичом играет декоративную роль, то можно укладывать экран в целый кирпич. Если требуется организовать водогрейку, укладывают в полкирпича.

При обкладке кирпичом печи нужно обязательно оставить отверстия снизу и сверху кладки, это позволит воздуху нормально циркулировать Источник pechnoy.guru

Этапы обшивки

Перед тем как обложить железную печь кирпичом в бане, нужно подготовиться. Для проведения работ мастеру потребуется полнотелый кирпич М150, глина, песок, бетон, щебенка. Для создания опалубки будут необходимы доски, гидроизоляция и пруты для армирования. Из инструментов нужно подготовить уровень, лопату, рулетку, карандаш, мастерок, отвес.

Внимание! Если печка шла в комплекте с конвекционным кожухом, его необходимо снять, поскольку его роль теперь играет облицовка.

Сегодня существует множество видов железных печей, облицовка каждой из них имеет определенные нюансы Источник wp.com

Сооружение фундамента

Прочность печной конструкции и то, насколько долго она простоит, будет зависеть от фундамента, поэтому, какая в бане будет печь лучше выбрать ещё на этапе проектирования. Если общий вес печки с уложенной кладкой не более 750 кг, отдельный фундамент для неё не потребуется. В противном случае, нужно будет выполнить ряд работ по обустройству надёжного основания. В целом, они не отличаются от работ по обустройству любого другого фундамента:

• Если фундамент будет ленточный, то для него роют котлован, в котором обустраивают опалубку и проводят её гидроизоляцию.

Для тяжелых металлических печей потребуется усиленный фундамент Источник banya-expert.com

• Когда опалубка готова, засыпают подушку из щебенки и песка слоем 20 см, затем она поливается водой и трамбуется.
• Укладывается армирование и заливается смесь бетона, песка и щебня (в соотношении 1:4:3). Все ровняется уровнем, если нужно, то исправляются огрехи.
• После залитый фундамент оставляют для застывания приблизительно на 14-20 дней.

Когда бетон полностью засох, укладывают основание: из рубероида делается гидроизоляция, а сверху его выкладывают металлические листы толщиной 1-2 мм, на них будет находиться железная печка.

Кирпичная печь для бани: разновидности и безопасность проектов, плюсы и минусы, кладка шаг за шагом

Раствор для кладки кирпича

Для кладки кирпича замешивается состав из бетона и глины. Конкретных пропорций нет, нужно следить за консистенцией, которая обязана быть однородной и похожей на густую сметану. Чаще всего мастера выбирают одинаковое соотношение бетона и глины, добавляя 20% просеянного песка. Полученную смесь перемешивают в емкости, затем наливают воду. Ее требуется добавлять понемногу, иначе образуются комки.

На строительном рынке существует множество специальных смесей для кладки конкретного вида кирпича, поэтому во время выбора определенного состава рекомендуется проконсультироваться с менеджерами магазина Источник izkirpicha.com

Перемешивают электродрелью с насадкой миксером, для набора густоты смесь оставляют на 1 час. Не рекомендуется замешивать полный объем раствора, если работы в один день не будут закончены. Нужно замешивать такое количество, какое требуется для укладки за конкретный промежуток времени. Если раствор для кладки кирпича в бане возле печки засохнет, его будет невозможно использовать.
