Теплообменник на дымоход в бане. Варианты нагрева воды в бане от печи

Теплообменник на дымоход в бане. Варианты нагрева воды в бане от печи

Выделяют следующие модели:

1. Емкость самоварного типа – устанавливается на выходной патрубок дымохода. Нагрев происходит за счет тепла уходящих в трубу дымовых газов. К штуцеру на дне бака подсоединяется кран для разбора горячей воды. Если у вас нет помывочной, то данный вариант будет отличным решением для нагрева. Мы рекомендуем обратить внимание на следующие условия эксплуатации:

• использование бака самоварного типа допускается только с печами для бань;
• запрещается эксплуатировать пустой бак во время работы печи;
• если вы хотите получить «финскую сауну» данный вариант нагрева воды вам не подойдет, так как в случае долгого разогрева парной жидкость начнет кипеть, из-за чего образуется тяжелый пар.

2. Теплообменник самоварного типа (небольшого размера с возможностью подключения к баку), который можно расположить в любом месте. Удобен тем, что при его наличии, бак можно разместить в помывочной. Из очевидных преимуществ перед остальными вариантами – быстро нагревает воду.

3. Теплообменник, который устанавливается на стартовый дымоход.

4. Стартовый дымоотвод + бак-рюкзак – вариант с нахождением в парной и отсутствием регулируемой конвекции для прогрева помещения.
Емкость соприкасается со стенкой трубы дымохода, за счет чего происходит нагрев жидкости. Из недостатков также можно отметить, что данная модель не имеет защиты от жесткого инфракрасного излучения, и в случае сильного нагревания, вода начинает кипеть.

5. Дымоход-конвектор со встроенным в него нагревателем.

Особенности: регистр находится внутри трубы, из которой выходят 2 одинаковых штуцера ¾ дюйма с внутренней резьбой. С помощью патрубков устройство соединяется с баком, висящим в удобном месте.

Может быть:

• Вмонтирован в печь – при появлении накипи теряет КПД.
• Расположен возле дымохода (на нем) – медленнее обеспечивает нагрев до необходимой температуры, зато на его внутренней поверхности ничего не оседает, к нему имеется легкий доступ, и его ремонт не составляет труда.

Выбор зависит от пользователя: чему отдать предпочтение, производительности или комфорту в обслуживании, экономии полезной площади или топлива.

Источник: https://bannye-pechi.postroivsesam.info/stati/teploobmennik-dlya-bani-na-trubu-razlichie-po-vidam

Теплообменник для печи. Теплообменник в печь для отопления: варианты, как сделать своими руками

Печи нужны для того, чтобы передавать окружающему пространству жар от топлива, которое поступает внутрь. Например – при непосредственном нагреве кирпичей и других материалов. Это простой и надёжный метод для получения тепла. Но теплообменники повышают площадь помещений, которые получают отопление. Дополнительно к теплу появляется возможность получения горячей воды. Стоит подробнее разобрать теплообменник в печи, что это понять легко.

Виды теплообменников

Каждый владелец такого оборудования фактически создаёт свои разновидности теплообменников. Достаточно внести в базовую конструкцию небольшие изменения. Но есть общие и главные конструктивные особенности, характерные для всех аппаратов .

Внутренние

Способствуют относительно быстрому нагреву жидкости. Но всегда остаётся большой риск закипания. Такие конструкции вызывают и другие проблемы, связанные с заменой теплообменника, периодическим обслуживанием такой системы отопления .

Для замены таких деталей приходится разбирать всю печь целиком. Образуется накипь, а 1% уже хватает для уменьшения теплоотдачи внутри бани и других подобных помещений.

Внешние

Лишены недостатков, о которых говорилось ранее. Обычно их устанавливают в виде трубы или внутри неё. Температура остаётся не настолько высокой, чтобы образовывалось большое количество накипи. Единственный минус печных конструкций такого типа – уходит много времени, чтобы вода набрала нужную температуру.

Иногда теплообменники монтируют под камнями. Но тогда отпадает необходимость в самих камнях. Обустройство дымохода тоже должно учитывать такие нюансы.

Принцип работы

Это устройство непрямого нагрева воды. Главный принцип заключается в циркуляции жидкости внутри замкнутого пространства прибора. Процесс обеспечивается за счёт конвекции. Вода нагревается под воздействием повышенных температур.

Горячие слои воздуха идут наверх, их место занимают слои с пониженной температурой. Циркуляция – это процесс перемешивания воды под воздействием температуры окружающей среды. Также действует и любой другой теплоноситель. На последних этапах он отдаёт тепло. Сама печь только создаёт тепло, она не может выполнять функцию обменника.

Варианты

Объём самой печи и её мощность учитывают, выбирая подходящую разновидность теплообменника.

Главное – чтобы устройство отбирало не более 10% тепла. Важно обратить внимание и на то, как монтируются трубы, в том числе – на поверхность пола .

Для кирпичной печи

Можно выбрать в таком случае один из нескольких вариантов:

• Конструкция паук.

С симметричной двухсторонней конструкцией, различным количеством рёбер. Компактный прибор, отлично нагревающий стенки печки.

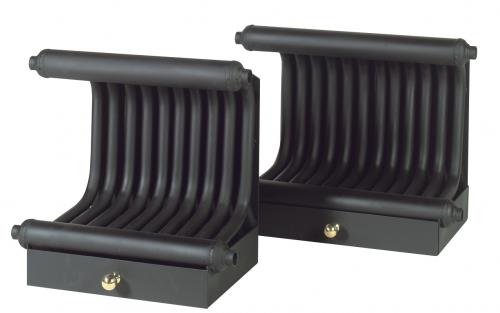

• Наиболее популярное решение при встраивании в топку – трубчатые теплообменники.

Важно. Они отличаются разными габаритами и формами, в том числе – самыми сложными. Монтируются по двум-трём сторонам либо по одной наружной. Для профилактического осмотра и ремонта при необходимости деталь легко вытащить наружу.

Для печи на дровах

В таких ситуациях допустимо использовать один из следующих материалов при изготовлении теплообменника:

• Листовая сталь.
• Трубы, согнутые в виде змеевика или подковы.
• Старый чугунный радиатор.
• Полотенцесушитель.

В случае с листовой сталью для дров рекомендуется выбирать толщину от 2,5 миллиметров и больше. Обязательные этапы – раскрой, предварительное «прихватывание» деталей с помощью сварки. Бачки могут быть цилиндрическими либо прямоугольными.

От оцинкованной стали рекомендуют отказаться.

На банную печь

В таких печах популярностью пользуются следующие модели теплообменников в кирпичную печь:

• Трубчатые.

Из медной или стальной трубы. Обычно имеют вид плоской, кольцевой змейки. Простой в изготовлении вариант с высокой эффективностью.

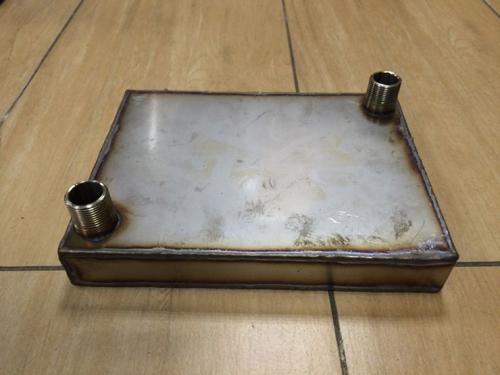

• Коробчатые.

Основа – жаростойкая листовая сталь, выглядящая, как тарелка. Либо это может быть прямоугольный бачок, который тоже сохраняет воду тёплой надолго.

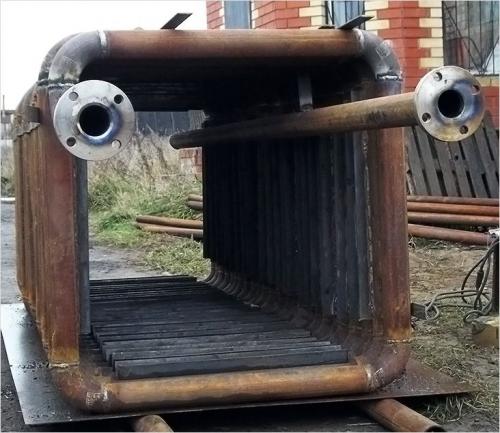

• Каркасные.

Сложная конструкция, со стальными трубами в основе. Свариваются как набор из нескольких регистров. Изделие похоже на паровозные котлы.

• Пакетные.

Основные преимущества

Главная положительная черта при правильном выборе – получение горячей воды в самые короткие сроки.

Воздушный теплообменник на дымоход. Воздушный бак

Усовершенствовать обычную буржуйку или банную печь с прямым дымоходом можно, если установить на воздушный теплообменник на дымоход . Он представляет собой цилиндрический корпус, по которому проходят несколько полых труб. Подсос воздуха происходит снизу, нагреваясь в трубе, он выходит из теплообменника, увеличивая КПД печи на 15-20%. Воздуховоды можно вывести в соседнее помещение, обогрев таким образом от одной печи несколько комнат или секций гаража.

Еще одна оригинальная конструкция печи с воздушным теплообменником на дымоходе для отопления гаража показана в видео-ролике. С помощью такой печки можно отопить не только гараж, но и любой хозяйственное помещение, включая сельскохозяйственные постройки и теплицы.

Из гофротрубы

Дешевый и простой способ устройства воздушного теплообменника — использование для этой цели гофрированных вентиляционных труб . Их оборачивают вокруг неутепленной части дымохода, в результате воздух в гофре прогревается и за счет тепловой конвекции поступает в соседние комнаты. Чтобы гофротруба прогревалась эффективнее, можно обернуть ее вместе с дымоходом несколькими слоями фольги.

Система с гофротрубой удобна для отопления гаража, в котором установлена простая буржуйка из чернового металла. Такая печь быстро нагревает воздух, но он поднимается к потолку, из-за чего на уровне пола температура остается низкой. Если вывести воздуховоды ближе к полу, можно создать естественную циркуляцию нагретого воздуха, и во всем объеме гаража температура станет примерно одинаковой.

Теплообменник колпакового типа

Теплообменники в виде колпака обычно используют для отопления мансарды или второго этажа . Принцип его действия заключается в том, что нагретый от дымохода воздух поднимается под потолок, где задерживается колпаком и, постепенно остывая, опускается вниз, в комнату.

Колпак можно выполнить или оцинкованного металла или огнестойкого гипсокартона и вывести воздуховоды в нужном месте. Иногда колпак декорируют камнями, которые, нагреваясь, служат дополнительным теплоаккумулятором.

Теплообменник в баню. Бак для бани с теплообменником — практическое применение

Грамотно сконструированная печь для бани не потребует дополнительной установки электрического бойлера в моечной. Более того баки для горячей воды в баню оборудованные теплообменником будут не только обеспечивать вас горячей водой, но и поддерживать комфортную температуру воздуха в предбаннике.

В данной статье, мы подробно рассмотрим баки для бани с теплообменником, какие они бывают, зачем они нужны, как их правильно подобрать.

Фото теплообменника самоварного типа.

Что собой представляет конструкция

• Изначально бак для нагрева воды в баню снабженный теплообменником — конструкция достаточно простая. В сердце печи топку, или в район с высокой температурой встраивается специальный нагревательный металлический бачок емкостью не более 5 л. Который в свою очередь трубами соединяется с основной емкостью в соседней комнате, емкость может достигать объема 120 л.

Важно: вода в систему должна быть залита до начала эксплуатации банной печи, в противном случае если печь растопить и после этого залить воду, вода в трубах может мгновенно закипеть и в результате парового удара систему просто разорвет.

• Принцип работы заключается в том, что из большого бака в малый, холодная вода поступает по приводной трубе, нагревается в малом баке, его и называют теплообменником и по выводной трубе возвращается снова в основной бак уже разогретой.
• Если приводную и выводную трубы расположить под правильным углом, то вода будет успешно циркулировать самотеком благодаря естественным физическим законам. Но дабы избежать образования в системе воздушных пробок и обеспечить более быстрое и равномерное нагревание воды бак для теплообменника в баню укомплектовывается электрическим насосом для принудительной циркуляции жидкости в системе.
• Теплообменник может располагаться непосредственно рядом с самой топкой, в таком случае он монтируется на стадии строительства печи вовнутрь конструкции. Или может иметь так называемый самоварный принцип действия, когда малый бачок монтируется вокруг металлической дымовой трубы для бани непосредственно рядом с топкой.
• Но при любом расположении бака профессионалы отдают предпочтение системам, в которых жидкость циркулирует свободно, без дополнительного давления.

Трубы для теплообменника в бане. Что это такое

Теплообменник для бани представляет собой устройство, передающее тепло, поступающее от горячей воды, вверх по патрубку. В основе работы конструкции лежат свойства жидкости. Нагреваясь, горячая вода в бане через теплообменник перемещается по трубе в бак, расположенный в парилке. Прохладная жидкость поступает для подогрева, замещая снизу освободившееся пространство. Теплообменник в печь часто бывает небольшим. Это позволяет жидкости нагреваться с большой скоростью. Два участка трубопровода расположены внизу и вверху устройства.

Теплообменник для печи располагается в парилке, существуют способы размещения устройства моечного отделения. Вода поступает самостоятельно вдоль нижней трубы, обеспечивает при выходе рабочую температуру для мытья. Теплообменник для банной печи можно купить недорого, вмонтировав конструкцию в печку. Отсутствие примыкающих устройств не нарушит общий стиль обустройства помещения. Теплообменник, установленный на трубу дымохода в баню значительно экономит пространство.
Способы подогрева воды в бане от печи

Теплообменник для печи в баню может устанавливаться везде, на выбор хозяина, если правильно выбрать модель. Устройство предусматривает разные способы подогрева воды:

• Модель типа «самовар» располагается на дымоходе. Теплый дым, проходит по трубе, нагревает при этом воду. Кран крепится к резервуару с теплой жидкостью. Вариант нагрева подходит для отделения в бане, где расположен душ.
• Печь с теплообменником для бани типа «самовар» небольшая, допускает расположение резервуара в моечном отделении. Устройство подогревает воду.
• Теплообменник в баню располагается на дымоходе.
• Резервуар плюс дымоотвод предполагают теплопередачу, при которой внутренняя энергия перемещается потоками воды. Теплообменники для печей без регулируемого теплообмена устанавливают в парилке. Подогрев осуществляется при соприкосновении со стеной трубы дымохода. Модель не защищена от жара, что может привести к закипанию жидкости в баке.

Дымоход – конвектор со встроенным нагревателем монтируется в печку, а также расположен вблизи дымохода. Бак присоединяется патрубками с регистром для банной печи внутри трубопровода.

Теплообменник в печь для отопления купить необходимо, основываясь на выборе определенной модели с особенными техническими характеристиками. Выбирайте конструкцию, которая располагается внутри печки по инженерным соображениям. Она имеет лишь один недостаток — накопление накипи. Вблизи дымохода вода нагревается медленно, но высокий КПД и существующая возможность быстрого ремонта могут стать аргументами для принятия решения о приобретении устройства.
