Каменка для бани из кирпича своими руками. Кирпичи и их кладка

Каменка для бани из кирпича своими руками. Кирпичи и их кладка

Кирпичи для печки нужно выбирать качественные и хорошо обожженные, с идеальными гранями и без видимых дефектов. Чтобы сделать каменку в баню своими руками, лучше брать огнеупорные керамические кирпичи одинаковых размеров.

Для топливной зоны лучше брать шамотный кирпич желтого или других светлых оттенков, который способен выдерживать высокую температурную нагрузку. Но для самой кладки он не подойдет, поскольку шамот быстро остывает.

Чтобы выложить шамотные кирпичи, нужно использовать раствор на основе шамотной огнеупорной белой глины или приобрести специальный состав для этой цели. Но на всю печку он не подойдет, потому что кладка со временем может разрушиться.

Для наружной кладки подойдет состав на основе глины и кварцевого песка. Состав следует предварительно просеять через сетку, чтобы в раствор не попадали крупные частицы. Глину лучше всего брать с карьера глубиной от 2 м и глубже. Затем ее размачивают в воде и перетирают через сито дважды: сначала сквозь крупные, а потом через мелкие ячейки.

Чтобы понять, как сделать каменку в банной печи своими руками и как сложить кирпичи, нужно определиться, какой будет каменка — открытой или закрытой. Первый вариант проще.

Если речь идет о небольшой каменке, то ее будет достаточно для обогрева парилки с баком. Сам бак должен быть расположен отдельно, вода при этом подогревается в нем посредством открытого сифона. В бак вваривают трубу, размещенную над огнем. Когда вода в ней закипает, она поднимается в бак, а вместо нее поступает холодная. При возведении закрытой печки место для камней выкладывать нужно из шамотного кирпича. Процесс ее сооружения очень сложный и требует определенных навыков.

При кладке нужно уделить внимание швам: они должны быть герметичными, чтобы внутрь не попадал угарный газ. Раствор нужно растягивать на всю ширину кирпича, толщина шва должна быть малой (для обычных — до 5 мм, для жаропрочных — до 3 мм) . Чтобы этого достичь, рекомендуется учесть следующее:

• перед работой можно сделать две металлические направляющие с нужным диаметром;
• перед кладкой кирпича по обе стороны предыдущего слоя кладутся направляющие, после его прижатия к брускам образуется закрытый шов, после чего они убираются;
•  класть их следует так, чтобы они находились по краям кирпича, а раствор от следующего заполнит пустое место, которое они образовали.

Каждый последующий ряд кирпичей нужно укладывать только тогда, когда предыдущий полностью выложен. Рекомендуется сначала подогнать кирпичи рядами по размеру , а только потом уже класть их на раствор. Обязательно нужно проверять углы с помощью угольника. Категорически запрещено класть в одном ряду обычные кирпичи с жаропрочными, поскольку при нагревании они имеют разное расширение, что может в будущем привести к образованию шовных трещин и утечке газа.

Когда кладка завершена, ее нужно просушить в течение 10 дней. Не допускаются сквозняки. Только спустя это время можно первый раз протопить печку.

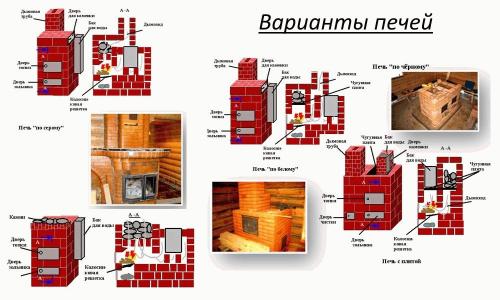

Печь для бани из кирпича на 3 помещения. Виды кирпичных печей

За свою тысячелетнюю историю человечество создало несколько видов печей для бани, которые работают по разным схемам и на основании разных принципов.

При этом даже если у вас кладётся небольшая печь для бани, порядовка её будет индивидуальная. Что же касается наиболее распространённых конструкций, то они следующие:

Чёрные печки в принципе не имеют дымохода, и дым здесь выходит наружу из помещения через дверь. Они считаются самыми древними и существуют на свете уже не одно столетие. Их плюс – возможность получить большое количество пара при малом количестве топлива. К недостаткам же можно отнести необходимость ожидания полного прогорания топлива в топке.

Серая печь каменка для бани из кирпича, а также порядовка для неё предполагают наличие дымохода. При этом в качестве плюса таких печей можно назвать их высокую экономичность при достаточно быстром прогреве помещения парной. Однако такие печки так же, как и чёрные, требуют от их владельца время на ожидание полного прогорания в них дров.

Наиболее распространёнными же в наше время являются так называемые белые печи, для которых характерно наличие полностью закрытого дымохода, не выпускающего наружу продуктов сгорания. Однако у них также есть свои недостатки, например, они очень долго нагревают баню. Кроме того, белая кирпичная печь каменка для бани и её порядовка сложны в исполнении, и выполнить их под силу далеко не каждому домохозяину.

Что же касается печек с плитами, то в бане они обычно не используются, а выкладываются в подсобных помещениях в том случае, когда оно, например, совмещено с летней кухней. Кроме того, такие печи могут быть возведены в мойке и используются они для нагрева воды необходимой для мытья или стирки белья.

Существуют и необычные схемы, например, печи для бани Кузнецова и порядовки к ним. Автор такой печки заявляет, что КПД его детища превышает 80%, однако, если вы строите баню в первый раз и не имеете достаточного опыта в этой сфере, лучше не рисковать и отдать предпочтение традиционной дровяной каменке.

Источник: https://bannye-pechi.postroivsesam.info/novosti/pech-dlya-bani-iz-kirpicha-na-3-pomeshcheniya-kak-pravilno-vybrat

Кирпичная печь для бани с закрытой каменкой порядовка. Каменка — особенность печки для русской бани

Главный атрибут бани часто классифицируют и по способу топки:

• Первыми появились печи, которые топились по-черному

  . У них не было дымохода, и пока поленья горели, дым собирался в помещении и чернил стены копотью. После дым выпускался в окошко, а чтобы попариться, приходилось дожидаться момента, пока дрова полностью прогорали. Тепло и пар получали от нагретых камней, лежащих в очаге, прообразе каменки.

• Печи, которые топятся по-серому или по-белому, имеют в своей конструкции дымоход и каменку. Баня по-серому

  (с открытой каменкой) прогревается быстрее, но сажа тоже накапливается на камнях, и это означает, что надо ждать полного прогорания дров.

• В бане по-белому

  печь оборудована закрытой каменкой. Она не загрязняет стены парилки, не сжигает кислород и старательно бережет тепло в течение длительного времени. Если из открытой каменки пар выходит жестким, обжигающим, то здесь он остается комфортным, мягким, даже если градусник показывает 100°C.

Баня по-черному, с открытой каменкойИсточник pechnoy.guru

Печи для бани удобно делить и по способу топки:

• Периодического действия

  . Здесь камни находятся на решетке над пламенем, имеют с ним максимальный контакт. Воду на камни можно лить только после того, как прогорят дрова (иначе вы рискуете залить пламя). Печку приходится топить периодически.

• Постоянного (непрерывного) действия

  . Камни находятся в закрытой каменке (изолированной металлической емкости), которая и нагревается огнем. Немного страдает теплопередача, но зато лить воду и топить разрешается все время (постоянно), а сажа остается внутри и не загрязняет парилку. Печка топится тогда, когда в помещении находятся люди; ее конструкция не дает продуктам сгорания попасть в парилку.

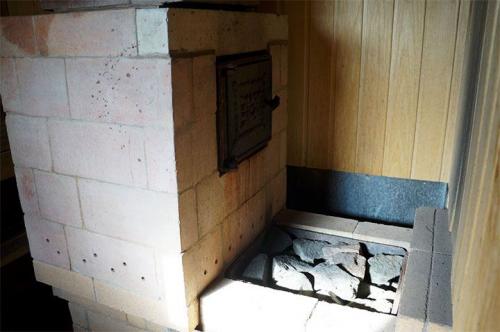

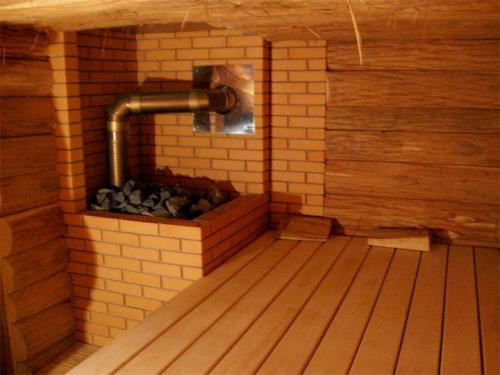

Кирпичная печь для бани с открытой каменкой. Возведение кирпичной печи в бане – основные детали процесса

Долговечной и красивой декоративной альтернативойстанет кирпичная печь для бани. Хоть ее возведение требует немало сил, времени, денежных затрат, но прослужит она десятилетия, не теряя привлекательности и рабочих свойств.

Кладка может быть выполнена с нуля на заказ с выбором индивидуального дизайна, размеров. Гораздо дешевле обойдется самостоятельное строительство. Важно просто придерживаться пошаговых инструкций опытных печников.

Пользователи часто ищут:

• Интерьер бани из бревна

Конструкция банных каменок

Печное оборудование устанавливают в парилке. Его основная функция – отопление помещения, выработка пара. Постоянный диапазон температур в парной – от 40 до 100 градусов.

В каменке есть топливник для дров, закрытая камера, куда сверху свода топливника кладут каменные булыжники, чугунные чушки. Средняя толщина слоя – до 22 см. Чугунные чушки быстрее камней набирают температуру, что ускоряет нагрев каменки. В своде специально оставляют щели. Через эти зазоры потом сквозь булыжники проходят дымовые газы и по дымооборотам выходят в трубу наружу.

Чтобы получить пар, раскаленные камни через специальное отверстие поливают водой. В этот же проем выходит пар.

Для парных в маленьких банях под аркой сверху топливника крепят змеевик, где будет нагреваться вода. В больших русских банях, где вода подается централизовано из котельных, змеевик не монтируют.

Чтобы повысить прочность каменки, можно поместить ее в каркас из металла.

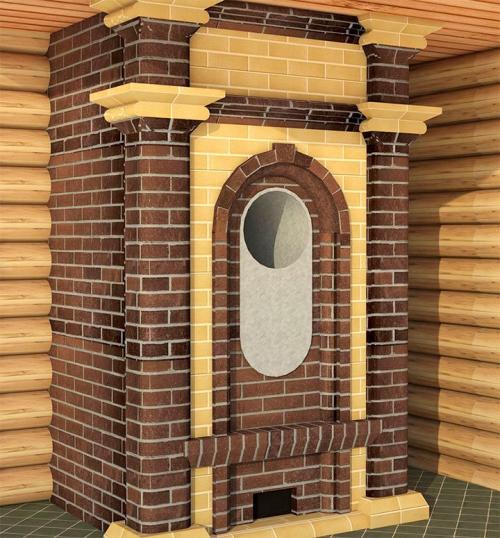

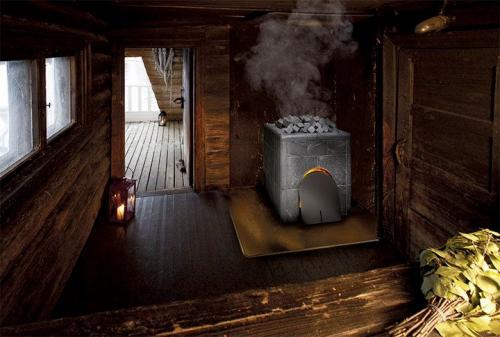

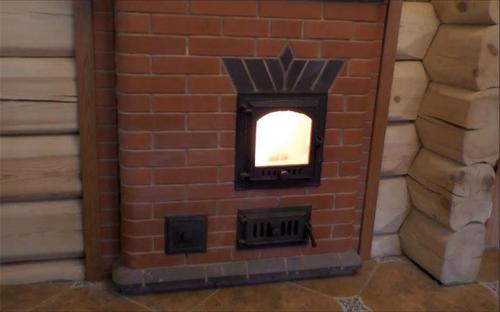

Различные проекты: фотогалерея

На фотографиях наглядно показаны способы оформления, кладки печей для бань разной площади, техники укладки кирпичей, идеи красивой отделки.

Плюсы и минусы банных печей из кирпича

В пользу кирпичной печи стоит выделить следующее:

1. Экологичность сырья, что безопасно для здоровья.
2. Длительный срок службы. Она может служить до 100 и более лет.
3. Износостойкость и прочность материала.
4. Возможность долгое время удерживать и отдавать тепло. Вода в баке, нагретая с вечера, будет теплой до утра.
5. Выработанный пар получается хорошего качества.
6. Продукты горения не проходят через внутреннюю каменку.
7. Печка способна обогреть большие помещения.
8. Кирпич относится к пожаробезопасным материалам.

Из минусов пользователи отмечают то, что:

1. Построить конструкцию быстро и без опыта не выйдет. Здесь нужно правильно составить чертеж, провести расчеты, понимать принципы кирпичной кладки.
2. Печь имеет большой вес. Поэтому под нее в обязательном порядке заливается надежный фундамент.
3. Конструкция нагревается долго, в сравнении с металлическим аналогом.
4. Длительный нагрев влечет за собой повышенный расход древесного топлива.
5. Высокая стоимость работ (при заказе у печника). Большие денежные траты на покупку материалов.

Несмотря на такое количество недостатков плюсы конструкции гораздо весомее, из-за чего спрос на строительство кирпичной печи с баком для воды только растет.

Виды топки

Печи различают по тому, как сложена топка. От это зависит способ использования устройства, качество пара.

По-черному

Старинный вариант оборудования. Дымоход отсутствует. Таким способом возводили печи наши предки.

В топке бани по-черному расход дров для отопления минимален, но весь дым и сажа попадают внутрь помещения. Из-за чего стены быстро покрываются копотью.

Конструкция относится к ряду с повышенной пожарной опасностью.

Большинство печников отказалось от этого способа кладки топки.

По-серому

В сером варианте устройства печь оснащена дымоходом. Но он построен так, что часть отходов от горения (сажа, копоть) оседают внутри кирпичных стенок дымоходной трубы. Поэтому всегда есть риск возгорания внутри печи и перехода пламени на помещение.

При такой топке нужен постоянный контроль. Не рекомендуется оставлять баню без присмотра до тех пор, пока полностью не прогорят все дрова.

По-белому

Имеется полноценный дымоход, через который весь дым выходит наружу, не попадая внутрь помещения.

В таких печах камни закрыты плотной крышкой из металла, дверцей (на выбор). Их открывают только после того, как прогорели все дрова.

Встречаются изделия, где камни отделяются от дымовых газов варочной плитой. Печь работает постоянно (для принятия бани выполняют подогрев) или периодически (тщательная единоразовая топка перед принятием бани).

Для отопления банных каменок рекомендуется пользоваться дровами лиственных пород. Они не выделяют смолянистой гари после прогорания. Дровяную печь проще регулировать и поддерживать ее температуру на одном уровне.

Применять уголь не рекомендуется. Он быстро нагоняет высокую температуру, которую сложно регулировать. Дым очень вреден для дыхательной системы. Стенки перегреваются и со временем начинают лопаться.

Печь для бани из кирпича чертежи. Печь для бани своими руками: из кирпича, из металла — чертежи, порядовки и этапы строительства

Печь, в том числе банная – достаточно сложная конструкция. Её длина и высота, толщина стенок, количество каналов, размеры топки, колосниковой решётки, каменки находятся в определённой зависимости. Правильные пропорции обеспечивают многолетнюю службу печи.

В то же самое время физические размеры печи должны соответствовать объёму помещений, которые необходимо прогреть.

Поэтому изобретать собственный велосипед в этом случае точно не надо: вероятность и стоимость ошибки слишком велика.

Существующие схемы проверены десятилетиями. Среди них обязательно найдётся подходящая для ваших конкретных условий.

Печь в бане должна работать только на отборном древесном топливе.

Таблица 1. Теплотворная способность древесных пород

Энергии дров вполне достаточно для быстрого нагрева помещения, камней и воды. Длина поленьев должна быть на 20% меньше длины топки.

Площадь поперечного сечения полена: не менее 70 и не более 80 см². Круглые: d 10 см, квадратные со стороной 9 см, треугольные со сторонами 12 см. Такие поленья горят долго, жара от них больше.

Под такие размеры следует подбирать конструкцию печи.

Принято считать, что сжигание 1 кг сухих берёзовых дров даст 4 кВт. Эта цифра нам понадобится при расчёте мощности банной печи.

Рис. 1 Устройство проточной каменки.  1 – поддувало; 2 – топка; 3 – водяной бак; 4 – топочные колосники; 5 – колосники для каменки; 6 – камни; 7 – футеровка каменки; 8 – компенсационный отступ (5–8 мм) футеровочного кирпича от печного; 9 – футеровка топки; 10 – отделка стен каменки металлическим листом.

Каменка проточного типа: дымовые газы из топки проходят через камни. Это возможно только при наличии прямоточной (все газы напрямую из топки уходят в атмосферу) или оборотной (3- 5 канальной, коленной) печи.

Топят такую печь не смолистыми дровами. В это время загрузочно-прочистной люк герметично закрывают. Воду поддают на камни после полной протопки, когда на колосниках осталась только зола.

Периодически камни необходимо мыть и чистить.

В популярных колпаковых банных печах Кузнецова каменка закрытая.

Рис. 2 Печь Кузнецова

Она размещается в верхнем колпаке. Здесь же закладывают змеевик для нагрева воды. Такая печь для бани с баком, который можно без труда вставить, выгодно отличается от канальной.

Чем?

Об этом ниже.

Металлическая печь-каменка

Основная проблема такой конструкции – так организовать нагрев воды, чтобы она испарялась не интенсивно.

Рис.3 Устройство металлической печи-каменки. 1 – топка; 2 – ящик для золы; 3 – дымоход; 4 – защитный экран; 5 – труба для нагрева воды; 6 – каменка; 7 – кулисы; 8 – козырёк; 9 – топочный колосник.

Здесь каменка глухая: нагревается за счёт тепла, поступающего из топки. Кулисы замедляют скорость газов, что помогает прогреву камней.

Нагрев воды организован змеевиком из водопроводной трубы, которая проложена под камнями. Ёмкость с водой находится в моечном отделении.

Комбинированная: металлическая, обложенная кирпичом.

Появление такой конструкции продиктовано тем, что баню, как строение, после процедур надо просушить. Это особенно важно потому, что защищать от гниения сруб, деревянную обшивку химическими составами просто нельзя. Их пары, так или иначе, попадут в атмосферу парной или мойки.

Понятно, что металлическая печь после прогорания дров быстро остывает. В роли теплоаккумулятора и выступает кирпич.

Рис. 4 Печь, обложенная кирпичом.

Такой вариант довольно распространён. Единственный его недостаток: в уже существующей бане с металлической печкой без дополнительного фундамента не обойтись.

Парни, это в наших силах!

Все три типа печей доступны для самостоятельного устройства. Далее о том, как это сделать рационально, на долгие годы.
