Как сделать печь для гаража из газового баллона. Вертикальная буржуйка из газового баллона

Как сделать печь для гаража из газового баллона. Вертикальная буржуйка из газового баллона

Это решение намного компактнее и занимает минимум места, поэтому его используют чаще. Удобнее всего ставить такую печку в углу, чтобы создавать меньше помех для передвижения. Инструкция по изготовлению выглядит так:

1. В нижней части сделайте опоры или приварите платформу размером больше диаметра баллона. Это обеспечит устойчивость конструкции. Если пол в помещении неровный, можно сделать ножки с возможностью регулировки, чтобы выставить буржуйку идеально.
2. Снимите вентиль и сделайте отверстие вокруг места его установки по диаметру будущего дымохода. Обычно используют трубу на 10 см или немного больше. Для удобства ее крепления по периметру отверстия наварите ворот из металлической полосы.
3. Отступите примерно 10 см от дна баллона и прорежьте дверцу для поддувала, обычно она имеет небольшую высоту. Помните о том, что через этот проем будет извлекаться зола, он не должен быть слишком маленьким. Дверцу закрепите на 2 петли, чтобы она двигалась ровно и не перекашивалась.
4. Выше поддувала сделайте дверку для закладки дров. Она намного больше по размеру, нижняя часть должна быть примерно в 10 см от верхнего края первого проема. Этот элемент очень важно закрепить надежно. Продумайте, какая задвижка обеспечит простое запирание и легкое открывание. Помните, что поверхность сильно нагревается при работе.
5. Примерно посередине между двумя проемами приварите несколько кусков уголка, чтобы создать опору для будущего колосника. Его сварите из арматуры по размеру баллона, используйте прутья большого диаметра, так как тонкие быстро перегорят и придется их заменять.

Буржуйка из газового баллона своими руками. Что представляет собой печь из баллона

Первым делом стоит разобраться с тем, что из себя представляет сама печка-буржуйка из газового котла. Этот параметр будет важен тем, кто собирается изготовить конструкцию самостоятельно.

Буржуйка представляет из себя топочную камеру, выполненную из толстого металла. Кроме того, эта топочная камера должна быть оснащена дверцей, колосником, дымоходом и поддувалом. Эти элементы необходимы для нормального функционирования любой печи. В качестве корпуса для буржуйки при изготовлении своими руками используют обычный газовый баллон длительного горения, объясняя это тем, что он изготовлен из максимально подходящего материала.

Какой баллон лучше использовать

Баллоны бывают разными. Для того, чтобы изготовить буржуйку, лучше всего использовать баллон объёмом в 50 либо 40 литров. Но если печь будет обустраиваться в небольшое помещение, то хватит ёмкости в 12 или 27 литров.

Но при этом не стоит брать слишком маленькие емкости, например 5 литров, они будут практически бесполезны. Бесспорно, такая буржуйка быстро нагреется, но и также быстро остынет.

Справка! Лучшим решением становится баллон из фреона, этот выбор обеспечивается толстыми стенками самой конструкции, которые значительно дольше сохранят тепло после полного нагрева.

Из чего сделать дверцы

Дверцы и зольник можно будет изготовить из тех материалов, которые выпиливали из баллона. К этим областям припаиваются петли и защелки. Их можно изготовить из толстой цепи, либо приобрести уже готовые элементы.

Пользователь может выбрать две отдельные дверцы, большая должна служить для загрузки, а маленькая для поддувала. Существуют печи, которые образуют одну единую конструкцию.

Способы улучшения теплоотдачи

Улучшить теплоотдачу можно при помощи топлива, которым отапливается печка. Топятся такие буржуйки по-разному, от дров до опилок совместно с мелким мусором. Для того, чтобы улучшить теплоотдачу, нужно использовать спрессованные опилки, брикетированный либо производственный уголь. Это обуславливается тем, что опилки горят гораздо медленнее, первичной загрузки хватит на долгие часы горения, а при отапливании небольшого помещения хватит еще на более длительный промежуток времени.

Также специалисты рекомендуют не устанавливать дымоход в вертикальном положении. Лучше всего сделать ломаную трубу, чтобы она занимала как можно больше пространства. Для этого её рекомендуется проводить под потолком или вдоль стен.

Источник: https://bannye-pechi.postroivsesam.info/novosti/prostaya-otopitelnaya-burzhuyka-iz-gazovogo-ballona-ochistka-ballona-ot-ostatkov

Печь буржуйка из газового баллона. Изготовление пиролизной двухкамерной печки

На фото выше изображена печь буржуйка из газового баллона. Такой вариант буржуйки более компактен и экономичен. Вместо двух баллонов для пропана по 50 литров,  нам потребуется 1 пропановый сосуд на 24 литра и 5 труб диаметром 57 мм и длиной около 400 мм.

Принцип работы следующий:

• Первый баллон для пропана аналогичен предыдущему варианту. Единственное отличие, что вместо колосников, прорезаны щели сверху самого баллона.
• Сверху баллона выполнен проем. Туда подходят 5 труб теплообменника. По этим трубам дым поднимается во вторичную камеру. Проделывая этот путь, нагретый воздух отдает часть тепла в помещение.
• Дополнительно, по отдельному каналу во вторичную камеру подается теплый воздух. Создается эффект пиролиза — дым догораем в топливной камере и выделяет дополнительное тепло. И только после этого окончательно выходят наружу.

Мощность такой горизонтальной буржуйки может доходить до 5 кВт. Этого хватит для отопления 50 м²полезной площади.

Изготовление пиролизной (длительного горения) двухкамерной печки не намного сложнее. Она компактнее, но имеет меньшую мощность. Точно также подготовим инструменты, материалы и можно сделать необходимые чертежи.

Материалы и инструменты

Понадобятся следующие материалы:

• электроды
• отрезные круги
• 1 газовый баллон на 24 литра
• лист толщиной 2 мм
• уголок на изготовление «ножек»
• арматура диаметром 20 мм
• труба диаметр 57 мм

Потребуются те же инструменты:

• переносной сварочный аппарат
• «болгарка»
• дрель
• сверла
• прочий инструмент.

Ниже представлен чертеж буржуйки из газового баллона на 24 литра.

Печь из газового баллона на отработке. Достоинства и недостатки применения отработки для отопления

Стоит отметить, что по тепловой мощности печь на отработке можно сравнить с электрическим обогревателем в 15 кВт, при этом потребуется порядка 0,5-2 литров топлива в час.

Принцип функционирования печи на отработке из газового баллона заключается в прямом нагреве воздуха. Целесообразно применять такие агрегаты в крупных помещениях – зимних садах и оранжереях, гаражах, складах и ремонтных мастерских. Если в автосервисе, например, постоянно есть большой запас отработанного масла, то его вполне можно использовать для отопления – и выбрасывать не нужно, и экономия на ресурсах.

Среди преимуществ отработки можно назвать:

• отсутствие копоти и гари во время сжигания;
• пожарная безопасность – сгорают только пары, а не само отработанное масло;
• удобство в использовании.

Есть у этого топлива и ряд недостатков, в частности:

• Неочищенное отработанное масло из автосервиса нельзя применять в котлах из-за большого количества примесей, поскольку засорятся основные элементы агрегата. Это чревато серьезными последствиями, вплоть до взрыва. В домашних условиях очистку сделать невозможно. Поэтому приобретать нужно специальное подготовленное масло.
• По закону все предприятия, у которых скапливается большое количество отработанного масла, должны заключать договора на его утилизацию со специальными фирмами. Это платные услуги. Поэтому забрать у них отработку совершенно бесплатно вряд ли получится.
• При отрицательной температуре отработка замерзает. Поэтому для нее нужно найти место для хранения или же углубить емкость с маслом в землю, ниже уровня промерзания грунта.

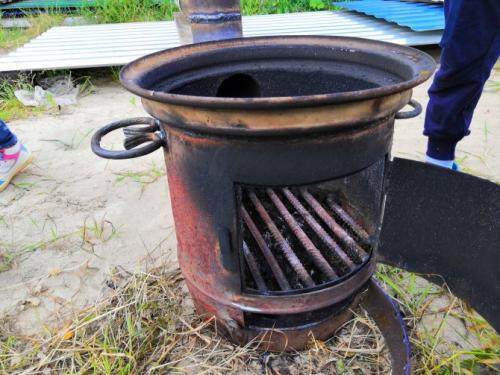

Как сделать печь из газового баллона для казана. Достоинства печи из газового баллона

Печь из баллона можно переносить с места на место
Металлическую печь практически невозможно изготовить без сварных швов, которые в процессе эксплуатации быстро разрушаются под действием внешних климатических факторов и нагрева стенок до высокой температуры. Поэтому для подобных конструкций чаще всего используют пустые газовые баллоны, которые имеют подходящие геометрические размеры и являются практически готовой емкостью для топки. После небольшой доработки газовый баллон становится идеальной печкой для приготовления пищи в казане. При наличии определенных навыков изготавливают такую печь за час.

Изготовленная своими руками печка под казан из газового баллона имеет ряд достоинств:

• гарантирует плотное прилегание и равномерное распространение тепла (жара) по стенкам казана;
• обеспечивает полное сгорание древесины и наиболее эффективное использование тепла;
• позволяет без особого труда перемещать изделие с места на место.

Изготовление печи под казан не требует практически никаких финансовых затрат – нужен только газовый баллон, а все остальное дачник найдет в собственной мастерской.

Выбирая газовый баллон для печи, ориентируются на 2 параметра: объем и диаметр. При этом нужно учитывать, что часть объема будет занята поддувалом (зольником) печки и днищем самого казана. Из всего модельного ряда баллонов (5-50 л) наиболее подходящим является баллон емкостью 50 л. В нем можно обустроить топку большого размера и удобный зольник.

Печь из газового баллона длительного горения. Как сделать печь Бубафоня своими руками

Весь процесс сборки самодельного отопителя условно делят на пять основных этапов: подготовка помещения, материалов и инвентаря, раскрой и сварка заготовок, обустройство дымохода, возведение опорной площадки. Чтобы сделать печь Бубафоня своими руками, понадобится схема, чертеж, расчет и поэтапное описание изготовления конструкции.

Из газового баллона длительного горения

Наиболее простой способ сделать отопитель — собрать его из старой ёмкости из-под сжиженного газа. Для изготовления печи Бубафоня своими руками из газового баллона, рассчитанной на длительное горение, понадобится сосуд объёмом 50 литров. Последовательность изготовления:

1. У баллона срезают верхнюю эллиптическую крышку. Чтобы газ внутри ёмкости не взорвался в процессе, её предварительно наполняют водой. Рез делают по существующему сварному шву. В этом месте расположено кольцо, которое в дальнейшем будет служить центрирующим элементом.
2. В крышке прорезают круглое отверстие, равное наружному диаметру воздуховода. Для усиления конструкции в этом месте приваривают кольцо из толстого металла.

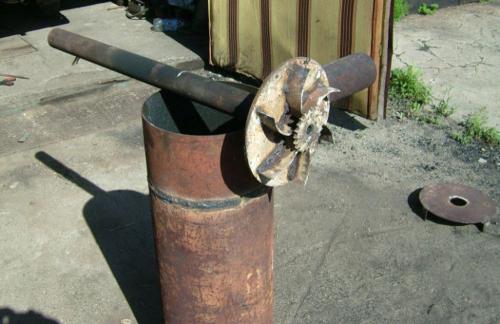

3. Собирают нажимной поршень. Вырезают диск диаметром несколько меньшим внутреннего сечения корпуса. В центре делают отверстие для приварки воздуховода. К нижней части диска сваркой крепят пластины, формирующие зону горения. Сверху приваривают воздуховод.
4. В корпусе вырезают отверстие для дымохода. Располагают его как можно ближе к верхнему краю обечайки. Приваривают дымоотводящий патрубок. Выполняя операцию, следят, чтобы труба не выступала внутрь, препятствуя перемещению поршня.
5. Приваривают к корпусу и крышке рукоятки, облегчающие обслуживание и транспортировку аппарата.

Важно!

Желательно предусмотреть защиту для дымохода в виде специального колпака-отражателя. Это позволит не допустить проникновения влаги и атмосферных осадков внутрь, приводящее к затуханию пламени.

Из трубы

Стальная труба также подходит для конструирования печи. В зависимости от размера сортамента и химического состава такой корпус может прослужить гораздо дольше, чем при сборке из газового баллона. Изготовление аппарата из трубы принципиальных отличий не имеет. Исключение составляет только оборудование отопителя днищем и крышкой. Их делают из стального листа толщиной, равной стенкам корпуса. Днище приваривают к нижней части трубы, а крышку делают съёмной. Для придания конструкции устойчивости предусматривают приварку опорных ножек из любого подходящего материала.

Из листовой стали

При изготовлении обечайки можно использовать стальные листы, но это увеличит трудозатраты. Корпус делают круглой или многогранной формы. Первый вариант можно реализовать, если есть доступ к соответствующему металлообрабатывающему оборудованию (валковой листогибочной машины). В домашних условиях легче сделать квадратный корпус. В такой конструкции получается большое количество сварных швов, что плохо сказывается на долговечности и герметичности отопителя.

Печь из газового баллона чертеж. С колосниками или без?

В самом простом вариант никаких колосников не предусмотрено. Если баллон маленький, или стоит горизонтально, то выделить внутри часть проблематично. В этом случае конструкция буржуйки из баллона совсем проста: корпус, поставленный на ножки, одна дверка, в верхней части приварен патрубок для подключения дымовой трубы. Все. Вся печка.

Внутреннее строение буржуйки из горизонтально расположенного баллона совсем простое: только дверка для закладки топлива/выгрузки прогоревших углей и выход для дымохода

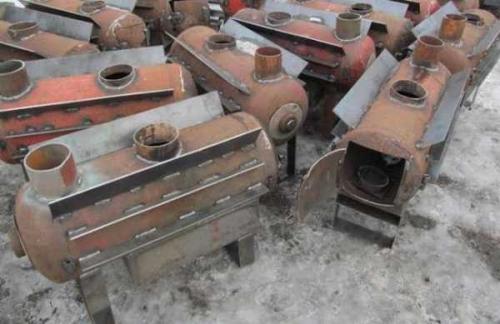

На фото выше примеры таких простых печей. В них для улучшения теплоотдачи к корпусу снаружи приварены полосы металла. В верхней части кроме дымового патрубка есть еще один выход — на нем устанавливается крышка, а используется этот выход как плитка для приготовления пищи,  разогрева чая.

Если все-таки хотите сделать колосники в буржуйке из горизонтально установленного баллона, придется поддон для сбора золы приваривать снизу. Внизу есть чертеж и фото практической реализации.

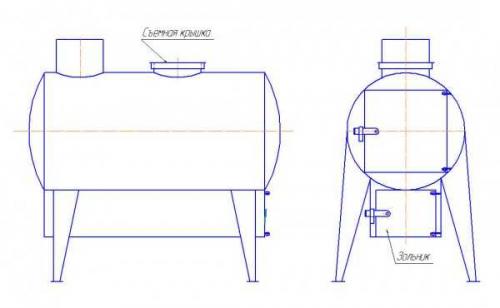

Чертеж буржуйки из горизонтально расположенного газового баллона с приваренным снизу ящиком зольника

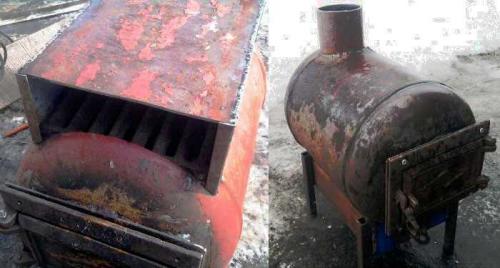

Готовая печка из баллона с зольным ящиком. На эту полочку ставится выдвижной ящик, сваренный по размерам. Выдвигая/задвигая его регулируется подача кислорода и сила горения дров

В вертикальных вариантах буржуйки из баллона чаще всего колосники устанавливают. В этом случае место выделить проще. Обычно внутри приваривают прутки толстой арматуры: чугунный колосник подходящего размера найти сложно. Но такой вариант плох тем, что арматура быстро прогорает, а ремонт сложен: удалять старую арматуру, приваривать новую. Можно внутри приварить кусочки толстого уголка или арматуры (как на фото), отдельно сварить колосники из арматуры и на уголки их укладывать.
