Как установить печь в бане на деревянный пол

При весе обогревательного прибора в пределах 400 кг допускается установка печи в бане на деревянный пол без сооружения отдельно стоящего фундамента. Основными задачами домашнего мастера являются: соблюдение регламента пожаробезопасности СП 4.13130, обеспечение комфортной эксплуатации здания и снижение бюджета строительства до минимально возможного уровня.

Расположение печи в бане

Классическая русская баня имеет неотапливаемый предбанник, парилку, совмещенную с моечной. Современные проекты гораздо удобнее в эксплуатации, обычно имеют следующую планировку:

Вариант планировки бани и расположения печки.

Поэтому печи оснащаются выносным или телескопическим топливным каналом, монтируются внутри стен/перегородок между парной и предбанником, чтобы обогреть все имеющиеся комнаты, отделенные друг от друга перегородками.

Выносной топливный канал банной печи.

При этом установленный подобным образом отопительный прибор следует изолировать от несущих/ограждающих конструкций из горючего материала:

Заводские защитные экраны для банной печки.

В большинстве случаев банная печь имеет дымоход, внутри которого сохраняются высокие температуры, присутствуют искры, опасные деревянным конструкциям здания. Поэтому в местах прохождения труб дымохода перекрытий и кровли монтируются разделки, заполненные термоизоляционными материалами.

Важно! Обеспечение комплекса указанных мероприятий обязательно для деревянной бани или постройки с деревянным полом, независимо от энергоносителя, использующегося в отопительном приборе.

Внутри самой парилки печь можно расположить по-разному:

В обоих случаях следует учесть, что по существующим нормативам пожаробезопасности минимально допустимое расстояние от не футерованных изнутри металлических печей до горючих конструкционных материалов стен составляет 1 м. Печь по центру парилки очень неудобна в обслуживании и во время парных процедур. Поэтому в 99% случаев используются защитные экраны, позволяющие максимально придвинуть обогревательный прибор к стене.

Монтаж своими руками

При изготовлении вертикальных/горизонтальных разделок и экранов должна соблюдаться инструкция производителя банной печи. В этом документе указаны конкретные значения безопасных расстояний от корпуса отопительного прибора до горючих материалов, экранов, защищенных и не защищенных деревянных перекрытий, дверных проемов в зависимости от реальной тепловой мощности печки, нюансов ее конструкции.

Например, у некоторых модификаций Термофор минимально допустимый размер кирпичной вертикальной разделки составляет 61 см. Поэтому печь не получится задвинуть в угол вплотную.

Кирпичная разделка вертикальная

Независимо от планировки и конфигурации бани монтаж заводской печи-каменки с выносным топливным каналом осуществляется только двумя способами:

Кладка на фундамент.

При небольших размерах кирпичной разделки можно опереть ее на деревянный пол без фундамента, но в месте прохождения лаги.

Толщина разделки-портала – ¼ – ½ кирпича для экономии бюджета строительства. Однако производители печей учитывают, что выносной топливник может встраиваться внутрь стен большей толщины, поэтому обеспечивают необходимый запас размера.

Основные сложности при кладке разделки традиционно возникают в узлах сопряжения:

Наличник вокруг портала.

Совет! Ввиду небольших объемов кладки можно использовать облицовочную керамику, чтобы избавиться от штукатурки и шпаклевки.

Кирпичная печь на деревянный пол. Облицовка стен изразцовой плиткой для печей

При установке камина или печи в загородных домах придется позаботиться о термоизоляции ближайших стен. В данном случае отгораживающий угол внутренней перегородки из ОСП был обшит плитами суперизола. Материал некрасив, поэтому решили облицевать его изразцовой плиткой для печей.

Стенки из суперизола облицованы изразцовойна заранее подготовленное место

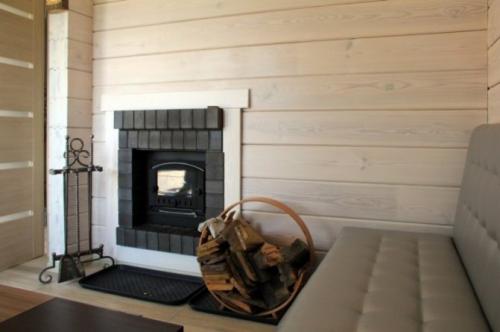

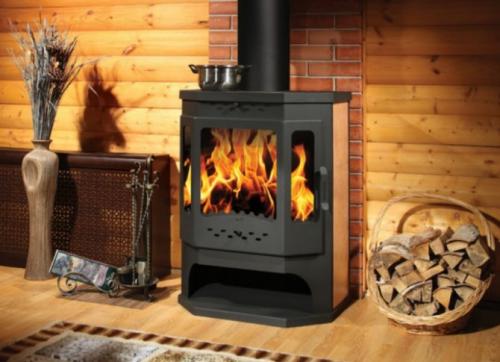

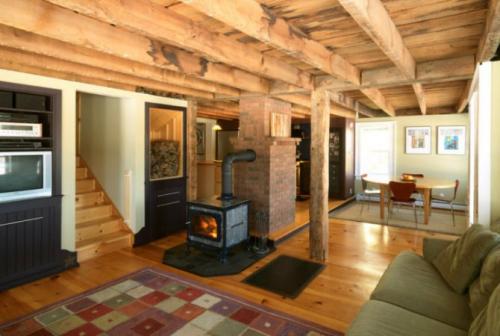

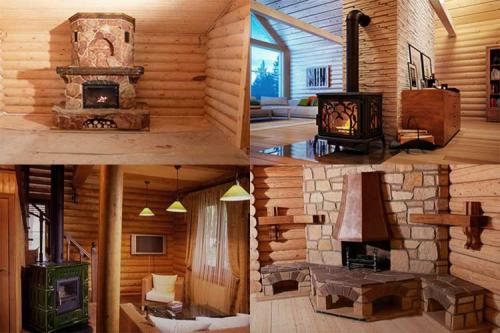

Установка буржуйки на деревянный пол. Выбор места под печь

Любая металлическая или кирпичная печь в деревянном доме устанавливается исходя из следующих соображений:

• возможность обустройства дымохода с привязкой к особенностям конструкции перекрытия и кровли;
• свободный доступ к печке с целью ее обслуживания;
• соблюдение противопожарных отступов, обеспечивающих ее удаленность от легковоспламеняющихся поверхностей.

К таким разновидностям печных устройств, как буржуйка или булерьян, предъявляются особые требования, связанные с возможностью свободного перемещения конвекционных воздушных потоков.

Обратите внимание! С целью отопления смежных комнат кирпичная печь иногда встраивается прямо в перегородку.

Установка печи в деревянном доме должна быть привязана к месту расположения проектируемого дымохода. Недостаточно просто придвинуть ее как можно ближе к каналу отвода продуктов сгорания. Правильная установка отопительной печи для деревянного дома должна обеспечивать легкость подсоединения к дымоходу, а также возможность обслуживания и того и другого.

Указанное требование объясняется особенностями устройства печей, из которых нужно все время удалять скопления золы, чистить топочную камеру, а также прочищать стенки дымоотвода. В направлении открывания дверцы топливника при монтаже следует оставлять какое-то расстояние.

Согласно требованиям СНиП, расстояния от печи до стен должны составлять не менее 110–125 см. Такой же зазор оставляется со стороны дверцы печной топочной камеры. Располагать печь в пределах дома следует так, чтобы от нее можно было получать максимальную теплоотдачу.

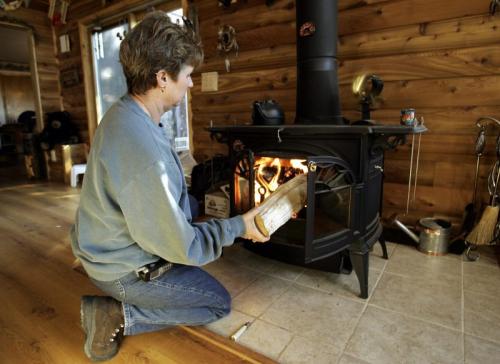

Установка кирпичной печи в деревянном доме. Разновидности печей

Деревянный дом — экологически чистое сооружение, но не всегда существует возможность подключить его к центральному отоплению. Встает вопрос установки отопительного прибора — печи. Сделать это просто, если учесть все нюансы, правила монтажа. Отопительная печь может быть установлена:

• в коттедже любой площади
• в дачном доме
• в домах для постоянного проживания

Прежде чем поговорить о нормах установки оборудования, остановим внимание на их разновидностях. Выбор печи — важный этап. Существует две основные разновидности конструкций:

• металлические
• кирпичные

Такие печи пригодны для отопления деревянных домов и коттеджей. Установка в каркасном доме также приветствуется. У каждой из двух разновидностей есть свои особенности, положительные и отрицательные качества.

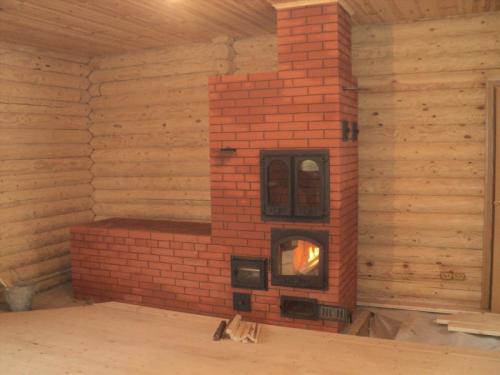

Кирпичная печь

Классический вариант — печка, выполненная из кирпича, ее многие знают как русскую. Давным-давно славяне мало задумывались о том, какую конструкцию выбрать. Из глины изготавливали кирпич, обжигали его и сооружали печи. Они одновременно служили в качестве отопительных приборов, приспособлений для приготовления пищи, спальными местами. Старинные печи занимали много места, иногда треть комнаты.

Сегодня все изменилось. Неизменными остались положительные качества кирпичной печи:

• Хорошая теплоотдача кирпича, что подходит для отопления дома любого размера
• Длительное остывание, за счет чего происходит экономия тепла
• Огнеупорность конструкции
• Стойкость кирпичной кладки к растрескиванию

Кирпичная печь в деревянном доме — сооружение классическое. Однако и у нее есть ряд недостатков:

• Конструкция часто громоздкая, занимает обширное пространство комнаты
• Требуется серьезная подготовка фундамента, прежде чем установить печь в деревянном доме
• Самостоятельная установка возможна только при наличии определенных навыков, в противном случае придется нанимать бригаду специалистов

Кладка выполняется как полым, так и полнотелым кирпичом. Монтажом сооружения должен заниматься тот, кто имеет хотя бы минимальные навыки укладчика. Само тело отопительной конструкции укладывается только из полнотелого кирпича.

Металлическая печь

Чтобы понять, как выбрать печь, стоит изучить, чем одна конструкция отличается от другой. Металлическая печь изготавливается из стали или высокопрочного чугуна. Плюсы данных конструкций очевидны:

• Компактный размер, что позволит поставить печь в любое помещение
• Огнеупорность
• Быстрый нагрев
• Разнообразие и презентабельность моделей
• Долгий срок службы

Печь из металла — современное устройство. Чтобы выбрать металлическую конструкцию для деревянного дома, стоит также оценить ее минусы:

• Остывание происходит также быстро, как и нагрев
• В помещениях большой площади требуется установка дополнительных отопительных приборов
• Установка металлической печи в деревянном доме должно производиться с использованием антипиренов

Железную печь требуется размещать вдали от легковоспламеняющихся предметов. Стены и потолок отделываются при помощи специальных материалов. Накануне установки производится подготовка пола. Сама конструкция огнеупорна, но не стоит забывать о том, что бревенчатый или каркасный дом боится огня. Требуется соблюдать максимальную осторожность.

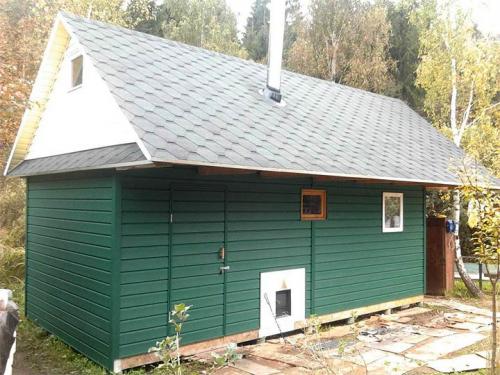

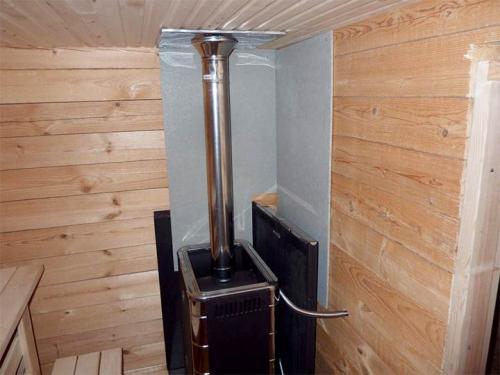

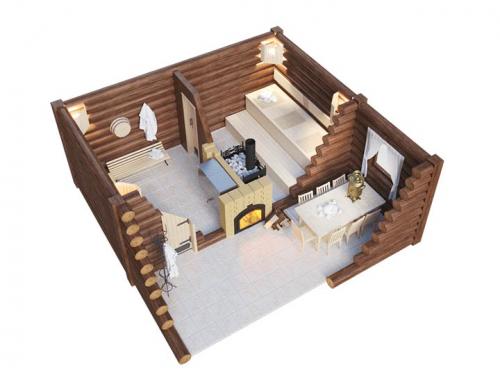

Установка печи в каркасной бане. Печь в бане: выполняем установку правильно и безопасно

В холодную морозную зиму банные процедуры куда актуальнее, чем летом. Это отличная возможность не только попариться, но и отдохнуть с комфортом в теплом помещении. Для обогрева классической русской бани выбирают каменку на дровах, для современных саун чаще берут электрические.

В любом случае важна правильная установка печи с соблюдением норм противопожарной безопасности. Для этого необходимо заранее выбрать место, определить тип печи, каким сырьем она будет отапливаться, будет ли теплообменник.

Пользователи часто ищут:

• Камни для каменки в баню

• размещение воздуховодов;
• каким материалом защитить стены от нагревания, возгорания.

Согласнорасстояние между металлической печкой, котлом и негорючей стеной (предел огнестойкости от 60 минут) составляет от 38 см.

Но на деле, даже если бани выложены из негорючего кирпича, пенобетонных блоков, их чаще всего отделывают горючей деревянной вагонкой.

При строительстве бани из бревен, бруса стоит соблюдать ряд рекомендаций:

1. От перегородки, стенки без каких-либо защитных экранов до горячих поверхностей печи должно быть минимум полметра.
2. Стена от пола до уровня 25 см над топочной дверцей, через которую будет выводиться топливный канал, возводится из негорючего сырья. Минимальная толщина стены ‒ 12,5 см.
3. Расстояние от негорючего потолка в парной до верхней части печи ‒ от 80 см.
4. При отсутствии на потолке огнеупорной защиты дистанция от него до печи должна быть от 1,2 м.
5. Удаленность от дверцы топки до противоположной стены помещения ‒ от 1,25 м.
6. Между стенкой и передней частью печи с выносной топкой нужно оставить 3 см.

Фото: слева – вид сбоку, справа – сверху.

Установка котла, заводской печки проводиться строго в соответствии с инструкцией, схемой производителя.

Способы установки печи

В классическом варианте принято размещать печь прямо в парной. Но еще ее устанавливают в парной с выносом топки в предбанник или комнату отдыха. В маленьких баньках допустимо топку разместить с уличной стороны.

Разберем каждый из способов подробнее.

В предбаннике, комнате отдыха

Вынос топочной части в предбанник считается самым безопасным и удобным вариантом установки.

Такое обустройство отопления имеет несколько весомых преимуществ:

1. Кислород в парилке не выжигается огнем.
2. Больше свободного пространства в парной.
3. Проще поддерживать чистоту в комнате, чистить зольник.
4. Закидывают дрова в предбаннике. Здесь же нужно располагать и дровницу.
5. Нет необходимости отдельно обогревать предбанник, при условии, что печи хватает мощности.

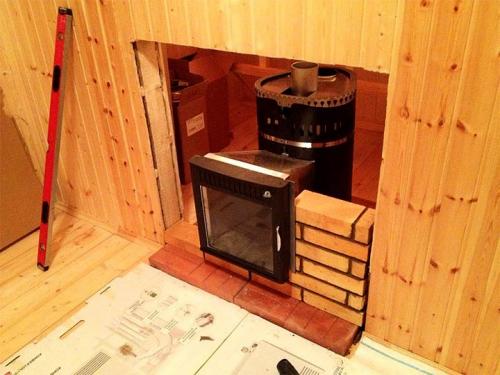

Для этого подходят печи с выступающим топливником, прямоугольной формы.

Монтаж такой конструкции следует планировать на этапе строительства бани, иначе придется ломать часть перегородки между комнатами.

Для этого в стене оставляют отверстие, которое потом обшивают огнеупорными материалами. Печь нужно ставить так, чтобы доступ к топке был снаружи, то есть со стороны предбанника.

В парной

Самый популярный вариант в классической русской бане. Печь целиком размещается в парной. Отсюда же проводится загрузка дров. Поэтому нужно сразу оставить еще немного места под дрова.

Преимущество печи в парной ‒ удобная регулировка тяги открытием/закрытием топочной дверцы. Красиво смотрится устройство с дверцей из закаленного стекла, через которое будет видно огонь.

Минусы такого расположения:

1. Сложнее следить за чистотой вблизи печи.
2. В маленькой парной кислород будет быстро выжигаться пламенем.

Расположение печи нужно спланировать заранее, чтобы отдыхающие не соприкасались с раскаленной поверхностью.

Ставить лучше печку в углу, чтобы, поливая камни водой, никто не обжегся горячим паром. Обязательно нужно, чтобы расстояние от печи до полок соответствовало действующим нормам и правилам пожарной безопасности.

Печь установить будет проще, если придерживаться руководства производителя. Для защиты стен от возгорания следует обустраивать огнеупорный фартук.

Для хорошего воздухообмена в помещении нужнов полу. Выше не стоит ‒ жар будет уходить из помещения.

С выходом на улицу

Минус такого решения ‒ неудобство контроля заполненности печи дровами, углем и поддержания необходимой температуры.

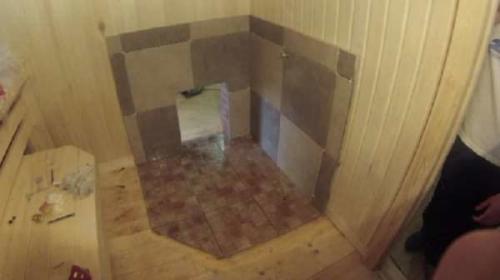

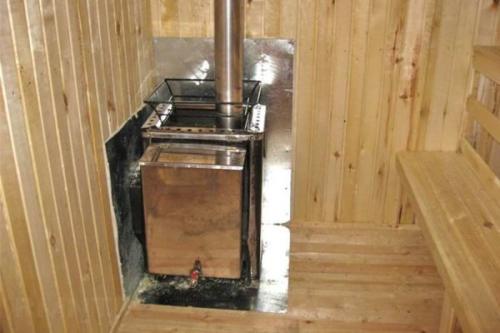

Что положить под печь в бане на деревянный пол. Экраны

Для металлических банных печей применяются экраны нескольких типов:

• противопожарный – защищает дерево от воспламенения или обугливания, монтируется непосредственно на стену (в некоторых случаях через термоизоляционные вставки);



  Экран противопожарный.

• защитный – предохраняет пользователей от контактных и дистанционных ожогов, в этом случае облицовывается сама печь с обеспечением воздушной прослойки между ее корпусом и отделочным материалом;



  Экран защитный.

• напольный – защищает шпунтованную доску возле топки, создается из листового железа, базальтового, асбестового картона или в виде пьедестала.



  Экран напольный.

Помимо защиты от пожара, экраны дополнительно декорируют печное оборудование и придают интерьерам завершенный вид.

Важно! Противопожарные экраны чаще создаются из асбестосодержащих панелей/листов или стальных конструкций. Защитные экраны в 90% случаев выкладывают из кирпича, что не приемлемо для деревянного пола, в связи с большим весом. Поэтому либо придется шпунтованную доску демонтировать и залить фундамент/пол по грунту размером по внешнему периметру экрана, либо применить другие материалы и технологии.

Единственным вариантом для покрытия из шпунтованной доски без изменения конструктива деревянного пола и отливки отдельного фундамента остается металлический лист. Однако этот материал обладает высокой теплопроводностью, поэтому под него следует подстелить термоизоляцию:

• МКРП-340 – жаростойкая керамическая плита на основе кремния размером 0,4 х 0,6 м толщиной 3 см;

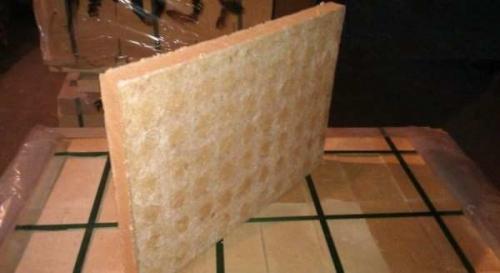

  Плита МКРП-340.

• ТИСК-250 – плита огнеупорная из силиката кальция габаритами 0,5 х 1 м толщиной 3 см, плотностью 250 кг/м3;
• ПКВТ 1260 – керамоволокнистая жаропрочная плита, изготовленная методом вакуумной формовки размером 0,5 х 0,6 м толщиной 2 см.

Крепление огнезащитного слоя.

Стальной оцинкованный лист крепится к деревянному полу саморезами сквозь слой теплоизоляции. Вместо указанных материалов можно применить бюджетный асбокартон (2 слоя КАОН толщиной 1 см размером 0,8 х 1 м), асбестовое полотно ПНАХ-1С или ткань АТ-1 – АТ-9, базальтовую вату.

Вариантами противопожарных экранов являются:

• стальной лист – крепится по аналогии с напольным экраном поверх огнеупорного материала, обладает отражающими свойствами, сохраняет часть тепловой энергии внутри парилки, но не имеет достаточно привлекательного лицевого слоя;



  Стальной экран противопожарный.

• плитка, натуральный камень – поверх жаростойких плит к стене крепится гипсоволоконный лист ГВЛО, на который наклеивается мозаика, кафель или натуральный камень, вариант обычно используется при отделке напольного экрана аналогичными материалами;

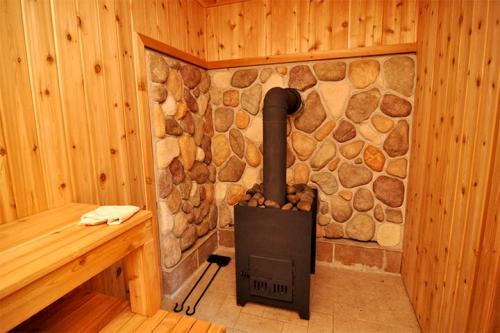

  Экран противопожарный из керамогранита.

• конструкция из стали – некоторые производители печей (например, Теплодар) выпускают боковые, фронтальные и напольные экраны для своей продукции, чтобы защитить деревянные конструкции бани.

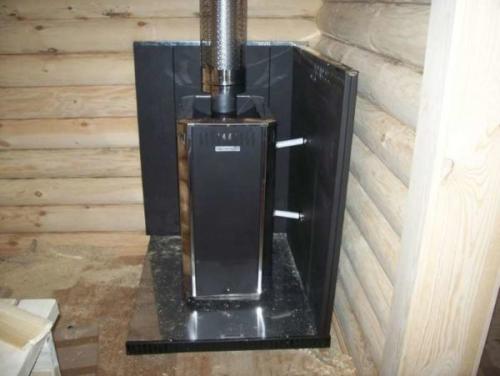

  Заводские стальные экраны.

Защитные экраны бывают двух типов:

• металлические – производители саами заботятся о безопасности пользователей, выпускают экраны из чугуна и стали, устанавливаемые через специальные проставки на расстоянии 2 – 5 см от корпуса;
• кирпичные – более комфорты в эксплуатации, так как о наружные поверхности невозможно обжечься, в кладке можно сделать крупные щели для конвекционного теплообмена.

Металлические экраны снижают температуру на внешних поверхностях до 80 – 100 градусов, что исключает опасность возгорания стен, но не защищает от ожога.

Несмотря на конфликт двух конструкционных материалов – упругий деревянный пол и тяжелая кирпичная кладка, некоторые индивидуальные застройщики используют технологию:

• под печью на шпунтованную доску укладывается лист ГВЛ, на нем выкладывается площадка из крупноформатной тротуарной плитки 40 х 40 см или 50 х 50 см на раствор;

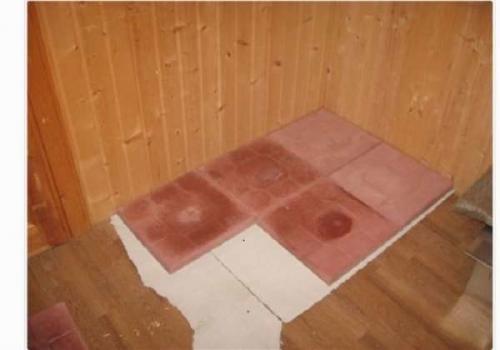

  Вариант напольного экрана из тротуарной плитки.

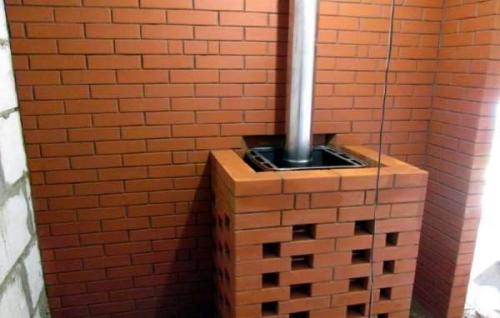

• из керамического кирпича изготавливаются экраны с крупными щелями для конвекции.

Важно! Высота вертикальных защитных экранов намного ниже, чем у противопожарных модификаций – на 5  см выше корпуса печки (1 ряд кирпича, соответственно).

Основание под металлическую печь. Вебина. Устройство фундаментов под печь, дымоход, камин.

Из серии вебинаров онлайн курса Печник Actual Skills Academy

На заставке графика. Чертеж, план монолитной плиты на сваях, с армированным поясом для нагрузки 3500 кг на 1М2. Архитектор Евгения Просвирина.

Рассмотрим некоторые из вариантов мелко заглубленных фундаментов под печь, камин, дымоход.

Мелко заглублённый фундамент — конструкция, которая вкапывается или заливается на глубину не более одного метра. Это типовые конструкции фундаментов под легкие конструкции весом менее 10 тонн. Существуют отдельно стоящие печи специального назначения, которые требуют инженерных расчетов по нагрузкам весом более 12 тонн, но о них в данном обзоре речь не идет. Также особые сейсмические зоны не рассматриваются в этом бзоре и требования к фундаментам в сейсмозоне.

Есть совсем простые фундаменты, которые строят сами себе для своей печи владельцы сельских и загородных домов. Но есть фундаменты, плиты перекрытия и монолит железобетонный строительство которых требует специальных знаний и опыта, а также требующих проектирования и расчётов конструктора.

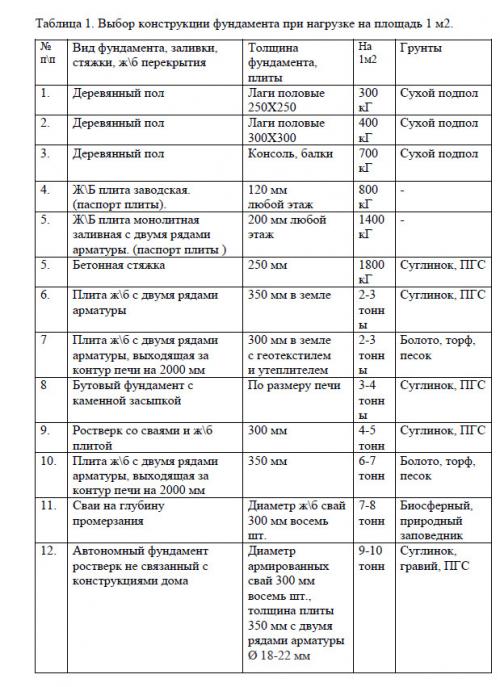

Ниже приводится таблица, по которой можно определить справитесь ли вы сами, или нужно привлекать специалистов.
Если вы не увидели в таблице вашего веса печи, особенностей вашего грунта, или если у вас особые условия, не принимайте самостоятельно решение по выбору фундамента. Оно всегда будет ошибочно. Лучше проконсультируйтесь со специалистами Actual Skills Academy.

Рис.1. Один из видов фундамента в сельской местности средней полосы России – возведение печи на ж\б перекрытии с укрепленными горизонтальными несущими балками. В этом случае ж\б плита монтируется на балки 5,6, которые опираются на стенки конструкции здания

При возведении фундамента всегда надо помнить о разных высотных уровнях: грунт, лаги, фундамент, чистый пол. Печник чаще всего не знает где будет уровень чистого пола, по которому будут ходить в тапочках и ошибочно принимает решение без ведома хозяина дома где тому ходить в тапочках. Поэтому прежде чем приступать к строительству фундамента печи надо подписать акт о высотной отметке чистого пола. Если этого не сделать, то в будущем заказчик захочет: поднять чистовой пол, устроить коммуникации в полу, сделать пирог теплого пола. И печнику придется разбирать свою печную конструкцию, только потому, что он забыл подписать акт нулевой отметки чистого пола.

Рис. 2. Буто-бетонный фундамент из старого керамического кирпича с камнями и бетоном. 1- песчаная подсыпка, 2,3 – бутовый камень с керамическим кирпичом вперемешку, 4 – гидроизоляция, 5 – уровень чистого пола

Небольшие банные печи, отопительно-варочные печи и камины весом до 4,5 тонн иногда проектируются, а затем строятся на монолитном фундаменте загородного дома. Но такие решения требуют инженерных расчетов. Печнику не следует полагаться на подрядчиков, прорабов, строителей и заказчика. Если кто-то принял решение строить печь на едином фундаменте дома, тогда этот «кто-то» должен подписать гарантию, что все расчеты верны и подписать акт о передаче печнику фундамента для нагрузки в ___ тонн на 1 м2.

Рис. 3. Общий фундамент под печь и под дом.

Резонный вопрос, а как быстро делается фундамент, и какая должна быть квалификация, чтоб построить правильный и надежный фундамент? Есть общая практика фундаментостроения: от одного дня до трех дней. Плюс кристаллизация и затвердение бетона 25 дней. Печник кладет печь и думает о конструкции печи, и у печника нет квалификации бетонщик-арматурщик, тем более, печник не инженер по расчёту нагрузок на плиты перекрытия. Но если печник берет на себя ответственность за фундамент, то он потом отвечает перед заказчиком за перекосы, трещины, осадки и другие ошибки фундамента.

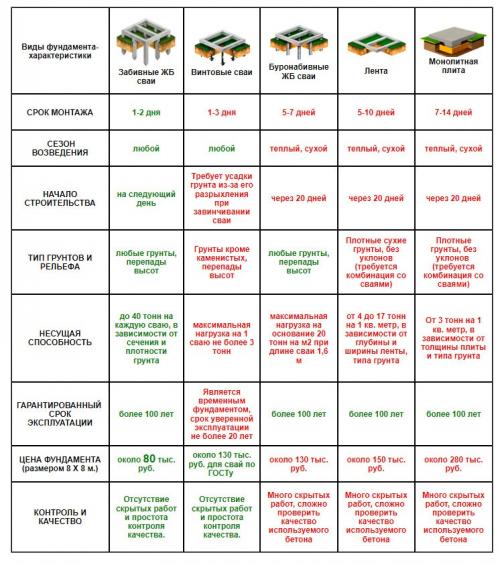

Таблица 2. Виды фундамента и типов грунта

Иногда печнику приходится производить расчет нагрузки на существующую плиту перекрытия в доме, коттедже, многоквартирной высотке при возведении камина. Для этого он берет вес одного кирпича приблизительно 4 кг, умножает на количество кирпичей в конструкции. Предположим в камине 1000 штук кирпича, значит вес камина с раствором и с фурнитурой будет 4,3 тонн. Далее он смотрит на какой плите ж\б перекрытия будет стоять камин и перераспределяет нагрузку таким образом, чтоб часть нагрузки взяла на себя капитальная стена здания. Для этого он забивает (сверлит) в капитальной стене штыри арматуры Ø 10-12 мм и закрепляет в кирпичную кладку корпуса камина через 5-6 рядов. Таким образом разгружается ж\б плита перекрытия. Очень часто печнику приходится строить печь, дымоход или камин в коттедже, где слабые плиты перекрытия. В этом случае печнику необходимо проконсультироваться с архитектором проекта коттеджа и конструктором инженером (технадзором). Решение о перераспределении нагрузки на капитальные стены принимает инженер-конструктор, а печник только считает цифры и вес печной конструкции.
